0024 - KÜHLUNG – SAMMELBEHÄLTER UND ROHRE

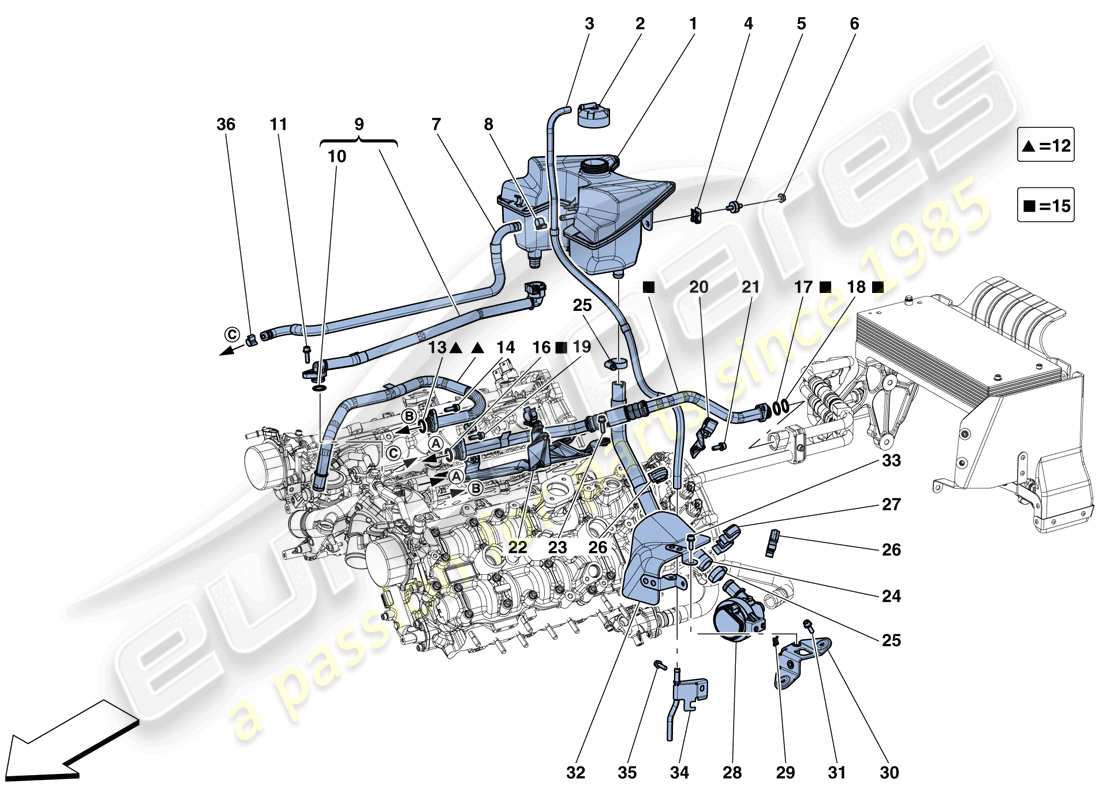

Ferrari 488 Spider (RHD) COOLING - HEADER TANK AND PIPES Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 321089
KÜHLFLÜSSIGKEITSBEHÄLTER
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 332129
KÜHLFLÜSSIGKEITSBEHÄLTER
-Anwendbar nach Erschöpfung von 321089-
aus £176,56
aus £176,56
Dieses Teil ersetzt die Teilenummer 321089
# 002
MPN: 145030
KAPPE MIT ENTLÜFTER
aus £13,08
aus £13,08
# 003
MPN: 321090
KOMPL. Gummi-Ablaufschlauch des Ausgleichsbehälters
aus £22,46
aus £22,46
# 004
MPN: 62766300
CLIP
aus £0,47
aus £0,47
# 005
MPN: 225408
ZYLINDRISCHE BUCHSE
aus £4,39
aus £4,39
# 006
MPN: 14059214
NUSS
aus £0,47
aus £0,47
# 007
MPN: 323681
GUMMI-VERTEILERTANKROHR
aus £69,65
aus £69,65
Dieses Teil ersetzt die Teilenummer 317487
# 008
MPN: 13125470
KRAGEN
aus £0,53
aus £0,53
# 009
MPN: 317021
HEADERTANKROHR
aus £76,02
aus £76,02
# 010
MPN: 130295
O-RING
aus £0,73
aus £0,73
# 011
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 011
MPN: 231619
SCHRAUBEN
-M6 X 22- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 231617-
aus £0,47
aus £0,47
# 012
MPN: 322388
KOMPL. ROHRLEITUNGEN
aus £70,14
aus £70,14
# 013
MPN: 287632
O-RING
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £1,66
aus £1,66
# 014
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
# 015
MPN: 318109
WASSER-RÜCKLAUFLEITUNG VOM EINZELNEN ÖL-WÄRMETAUSCHER
aus £148,61
aus £148,61
# 016
MPN: 287632
O-RING
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £1,66
aus £1,66
# 017
MPN: 318989
O-RING
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £2,88
aus £2,88
# 018
MPN: 318329
O-RING
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £20,70
aus £20,70
# 019
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
# 020
MPN: 310680
MONTAGEHALTERUNG FÜR EINZELNES ÖL-WÄRMETAUSCHER-RÜCKLAUFROHR
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 020
MPN: 830816
MONTAGEHALTERUNG FÜR EINZELNES ÖL-WÄRMETAUSCHER-RÜCKLAUFROHR
-Anwendbar nach Erschöpfung von 310680-
aus £10,44
aus £10,44
Dieses Teil ersetzt die Teilenummer 310680
# 021
MPN: 248334
SCHRAUBEN
-M6 X 16-
aus £0,47
aus £0,47
# 022
MPN: 312851
KOMPL. SAMMELBEHÄLTER UND TRENNROHRHALTERUNG
aus £61,80
aus £61,80
Dieses Teil ersetzt die Teilenummer 318194
# 022
MPN: 318194
KOMPL. SAMMELBEHÄLTER UND TRENNROHRHALTERUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 312851-
Ersetzung
Ersetzung
# 023
MPN: 231619
SCHRAUBEN
-M6 X 22- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 231622-
aus £0,47
aus £0,47
# 023
MPN: 231622
SCHRAUBEN
-M6 X 22-
aus £0,47
aus £0,47
# 024
MPN: 320947
PUMPENFÖRDERLEITUNG
aus £48,74
aus £48,74
# 025
MPN: 296778
SCHRAUBKRAGEN
Ersetzung
Ersetzung
# 026
MPN: 303560
DREHBARER CLIP
aus £0,61
aus £0,61
# 027
MPN: 160013
CLIP
aus £0,48
aus £0,48
# 028
MPN: 291349
WASSERRÜCKWÄRTSPUMPE IM LEERLAUF
aus £1.107,03
aus £1.107,03
# 029
MPN: 291645
CLIP
aus £2,17
aus £2,17
# 030
MPN: 320964
PUMPENMONTAGEHALTERUNG
aus £13,49
aus £13,49
# 031
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 032
MPN: 324937
PUMPEN-HITZESCHILD
aus £46,43
aus £46,43
Dieses Teil ersetzt die Teilenummer 320965 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 034
MPN: 320347
STARRES ABFLUSSROHR DES SAMMELBEHÄLTERS
aus £18,88
aus £18,88
# 035
MPN: 231619
SCHRAUBEN
-M6 X 22-
aus £0,47
aus £0,47
# 036
MPN: 13126970
KRAGEN
aus £0,80
aus £0,80
