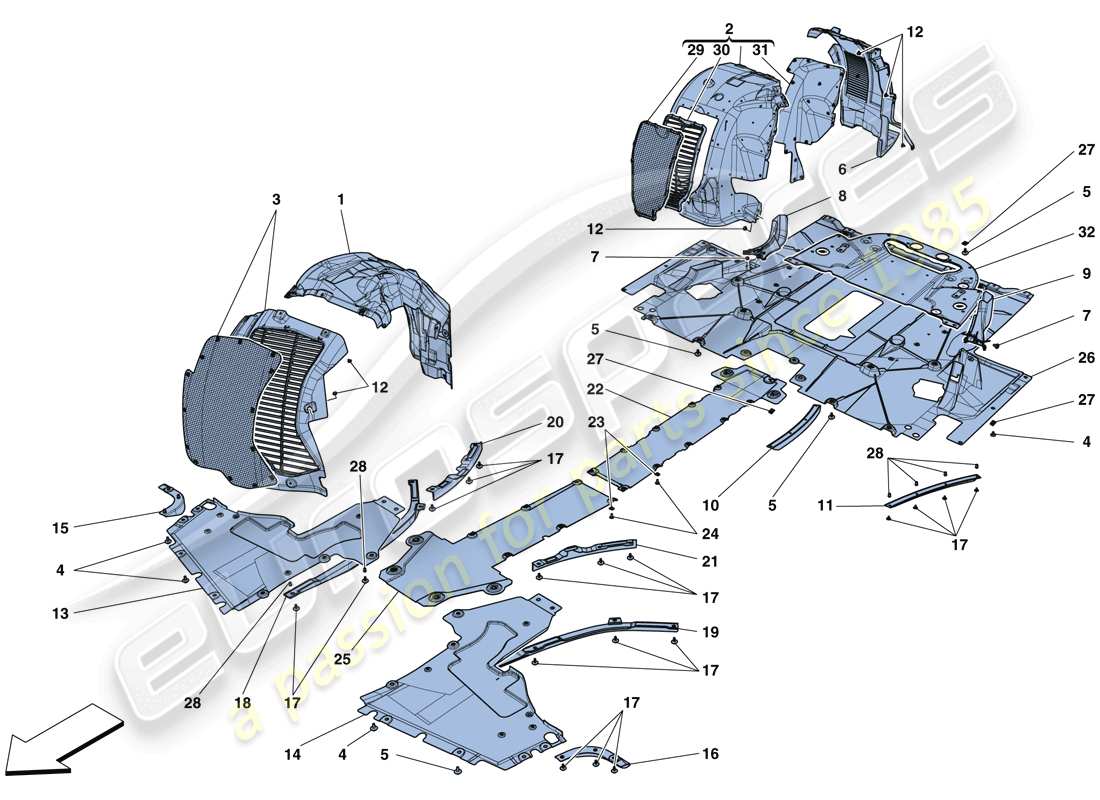

0105 - FLACHER UNTERBODEN UND RADHÄUSER
Ferrari 488 Spider (RHD) FLAT UNDERTRAY AND WHEELHOUSES Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 87281800
KOMPL. LINKES VORDERRADHAUS
-Bestellen Sie auch 87307800-
aus £264,32
aus £264,32
Dieses Teil ersetzt die Teilenummer 87307700
# 001
MPN: 87307800
KOMPL. RECHTES VORDERRADHAUS
-Bestellen Sie auch 87281800-
aus £264,32
aus £264,32
Dieses Teil ersetzt die Teilenummer 87307900
# 002
MPN: 87494900
KOMPL. LINKES RADHAUS HINTEN
-Bestellen Sie auch 87495300-
aus £208,91
aus £208,91
Dieses Teil ersetzt die Teilenummer 87495000
# 002
MPN: 87495300
KOMPL. RECHTES RADHAUS HINTER
-Bestellen Sie auch 87494900-
aus £208,91
aus £208,91
Dieses Teil ersetzt die Teilenummer 87495400
# 003
MPN: 86727500
KOMPL. Kiesschutz für das linke Vorderrad
-Bestellen Sie auch 86727900-
aus £50,18
aus £50,18
Dieses Teil ersetzt die Teilenummer 86727600
# 003
MPN: 86727900
KOMPL. Kiesschutz für das rechte Vorderrad
-Bestellen Sie auch 86727500-
aus £50,18
aus £50,18
Dieses Teil ersetzt die Teilenummer 86728000
# 004
MPN: 83442900
SCHRAUBEN
-M6 X 22-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 80874700
# 005
MPN: 81290900
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 67578600
# 006
MPN: 86670700
KOMPL. Kiesschutz für das linke Hinterrad
-Bestellen Sie auch 86670800-
aus £54,92
aus £54,92
Dieses Teil ersetzt die Teilenummer 86670900
# 006
MPN: 86670800
KOMPL. Kiesschutz für das rechte Hinterrad
-Bestellen Sie auch 86670700-
aus £54,92
aus £54,92
Dieses Teil ersetzt die Teilenummer 86671000
# 007
MPN: 13290024
SCHRAUBEN
aus £0,51
aus £0,51
# 008
MPN: 87496100
KOMPL. RECHTER MOTOR-ENTLÜFTUNGSKANAL
aus £89,26
aus £89,26
# 009
MPN: 87496400
KOMPL. Linker Motor-Entlüftungskanal
aus £89,26
aus £89,26
# 010
MPN: 86457700
RECHTER HINTEN SEITLICHER DAM
aus £30,90
aus £30,90
# 011
MPN: 86457800
LINKER SEITLICHER DAM
aus £30,90
aus £30,90
# 012
MPN: 65933500
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 88164800-
aus £1,00
aus £1,00
# 012
MPN: 82115900
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 65933500-
aus £0,54
aus £0,54
# 012
MPN: 88164800
SCHRAUBEN
aus £0,47
aus £0,47
# 013
MPN: 86719800
UNTERBODENSCHUTZ VORNE RECHTS
aus £93,19
aus £93,19
Dieses Teil ersetzt die Teilenummer 86720000
# 014
MPN: 86719600
UNTERBODENSCHUTZ VORNE LINKS
aus £93,19
aus £93,19
Dieses Teil ersetzt die Teilenummer 86719700
# 015
MPN: 86652700
RECHTER VORDERRADSCHUTZ
aus £12,76
aus £12,76
# 016
MPN: 86652600
Linker Vorderrad-Staudamm
aus £12,76
aus £12,76
# 017
MPN: 256490
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 86607000-
aus £1,09
aus £1,09
Dieses Teil ersetzt die Teilenummer 86607000
# 017
MPN: 86607000
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 256490-
Ersetzung
Ersetzung
# 017
MPN: 86607000
SCHRAUBEN
Ersetzung
Ersetzung
# 018
MPN: 86590900
RECHTER ZENTRALER VORDERER DAMM
aus £44,64
aus £44,64
# 019
MPN: 86590700
LINKER ZENTRALER FRONTDAM
aus £44,64
aus £44,64
# 020
MPN: 86481400
RECHTER VORDERER INNERER DAM
aus £14,03
aus £14,03
# 021
MPN: 86481300
LINKS VORNE INNERER DAM
aus £25,50
aus £25,50
# 022
MPN: 87497100
ZENTRALER UNTERBODENSCHUTZ
aus £48,56
aus £48,56
# 023
MPN: 83792100
CLIP
aus £0,51
aus £0,51
# 024
MPN: 65933500
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 81290900-
aus £0,92
aus £0,92
# 024
MPN: 81290900
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 67578600
# 025
MPN: 82955800
MITTLERER UNTERBODENSCHUTZ, VORDERER ABSCHNITT
aus £113,60
aus £113,60
# 026
MPN: 87496700
HINTERER UNTERBODENSCHUTZ
aus £340,38
aus £340,38
# 027
MPN: 14189071
HALTERUNG FÜR SCHRAUBEN
aus £0,47
aus £0,47
# 028
MPN: 15624311
SECHSECKIGE NIET
aus £1,90
aus £1,90
# 029
MPN: 87495100
LADELUFTKÜHLER-LÜFTUNGSGITTER LINKS
-Nach Erschöpfung Auftrag kompl. ref. 2- -Gültig bis zur Erschöpfung-
aus £68,46
aus £68,46
# 029
MPN: 87495500
RH LADELUFTKÜHLER-LÜFTUNGSGITTER
-Nach Erschöpfung Auftrag kompl. ref. 2- -Gültig bis zur Erschöpfung-
aus £68,46
aus £68,46
# 030
MPN: 87495200
KUNSTSTOFFGITTER LINKS
VERWENDEN SIE P/N 87494900
aus £85,85
aus £85,85
# 030
MPN: 87495600
RECHTES KUNSTSTOFFGITTER
VERWENDEN SIE P/N 87495300
aus £85,85
aus £85,85
# 031
MPN: 87495700
HITZESCHILD HINTEN LINKS RADHAUS
-Nach Erschöpfung Auftrag kompl. ref. 2- -Gültig bis zur Erschöpfung-
aus £130,52
aus £130,52
# 031
MPN: 87495800
HITZESCHILD HINTERER RECHTER RADHAUS
-Nach Erschöpfung Auftrag kompl. ref. 2- -Gültig bis zur Erschöpfung-
aus £102,60
aus £102,60
# 032
MPN: 316498
KOMPL. VERSTÄRKUNG DES HINTEREN FAHRGESTELLS
-Gültig bis zur Erschöpfung-
aus £458,20
aus £458,20
# 032
MPN: 316527
KOMPL. VERSTÄRKUNG DES HINTEREN FAHRGESTELLS
-Anwendbar nach Erschöpfung von 316498-
aus £388,04
aus £388,04
