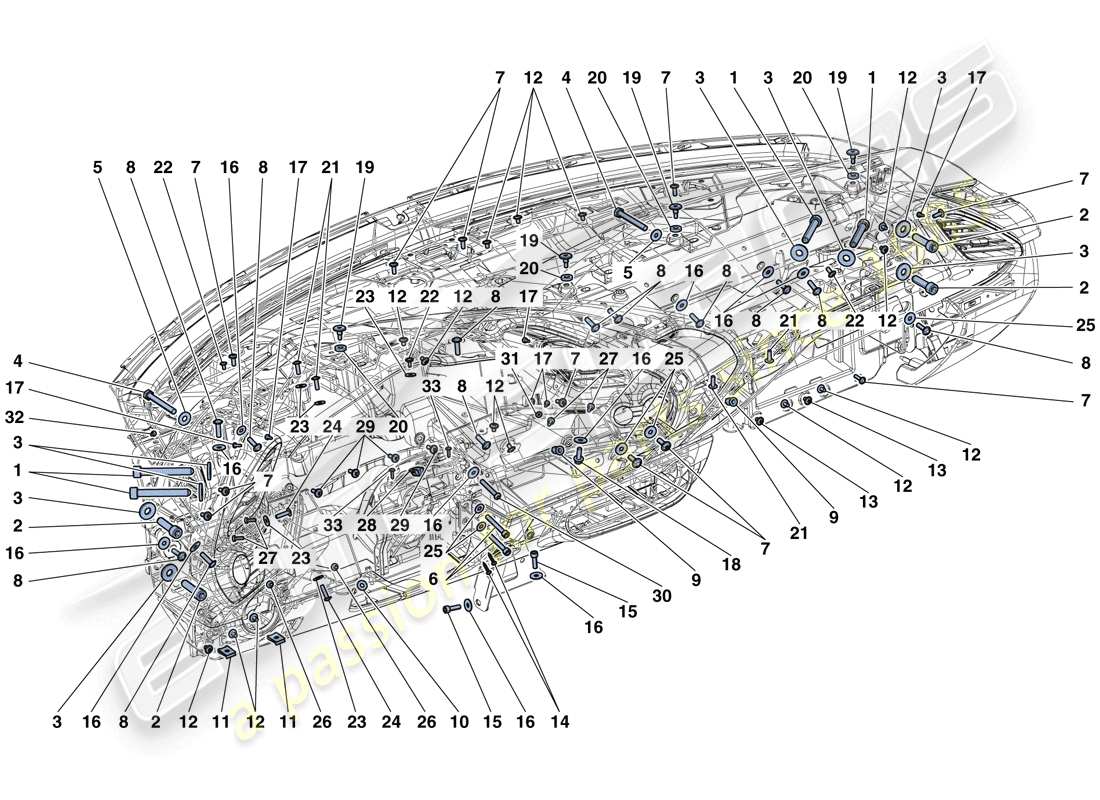

0127 - ARMATURENBRETTBEFESTIGUNGEN
Ferrari 488 Spider (RHD) DASHBOARD FASTENINGS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 84018500
SCHRAUBEN
aus £2,64
aus £2,64
# 002
MPN: 84030800
SCHRAUBEN
aus £1,03
aus £1,03
# 003
MPN: 12626221
Scheibe
aus £0,47
aus £0,47
# 004
MPN: 15213834
SCHRAUBEN
-M8 X 65-
aus £0,69
aus £0,69
# 005
MPN: 12625221
Scheibe
aus £0,54
aus £0,54
# 006
MPN: 14305924
SCHRAUBEN
aus £0,53
aus £0,53
# 007
MPN: 85833700
SCHRAUBEN
-M5 X 10-
aus £0,47
aus £0,47
# 008
MPN: 64830600
SCHRAUBEN
-M6 X 22-
aus £0,89
aus £0,89
Dieses Teil ersetzt die Teilenummer 64882800 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 248146
SECHSECKIGE NIET
aus £0,56
aus £0,56
Dieses Teil ersetzt die Teilenummer 15624411
# 010
MPN: 12646624
Scheibe
aus £0,47
aus £0,47
# 011
MPN: 66927700
HALTERUNG MIT KRAGEN
aus £0,75
aus £0,75
# 012
MPN: 85691900
SCHRAUBEN
-M5 X 8-
aus £0,47
aus £0,47
# 013
MPN: 85692000
SCHRAUBEN
-M5 X 10-
aus £0,53
aus £0,53
# 014
MPN: 15687375
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 15687370 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 14305324
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305321
# 016
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 14418074
SCHRAUBEN
-Anwendbar für Carbon-Satellitenkapseln-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14418031
# 017
MPN: 14418131
SCHRAUBEN
-Anwendbar für Carbon-Satellitenkapseln-
aus £0,47
aus £0,47
# 017
MPN: 81912400
SCHRAUBEN
-Nicht für Carbon-Satellitenpods-
aus £0,54
aus £0,54
# 017
MPN: 82464100
SCHRAUBEN
-Anwendbar für Carbon-Satellitenkapseln-
aus £0,47
aus £0,47
# 018
MPN: 16286124
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
# 019
MPN: 267559
SCHRAUBEN
-M5 X 19-
aus £3,25
aus £3,25
# 020
MPN: 86839000
GUMMI- Scheibe
aus £0,58
aus £0,58
# 021
MPN: 85833900
SCHRAUBEN
-M5 X 16-
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 81972800
# 022
MPN: 85692200
SCHRAUBEN
-M5 X 12-
aus £0,47
aus £0,47
# 023
MPN: 13577701
Scheibe
aus £0,47
aus £0,47
# 024
MPN: 85692300
SCHRAUBEN
-M5 X 20-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 83914200
# 025
MPN: 12644401
Scheibe
aus £0,47
aus £0,47
# 026
MPN: 86912700
SCHRAUBEN
-M4 X 6-
aus £0,47
aus £0,47
# 027
MPN: 13272011
SCHRAUBEN
-M4 X 12-
aus £0,47
aus £0,47
# 028
MPN: 68002000
GUMMIAUFLAGE
aus £1,94
aus £1,94
# 029
MPN: 81917100
SCHRAUBEN
-M5 X 14-
Ersetzung
Ersetzung
# 030
MPN: 65071900
SCHRAUBEN
-M6 X 40- -Anwendbar bis zur Erschöpfung-
aus £3,25
aus £3,25
# 030
MPN: 87627200
SCHRAUBEN
-M6 X 40- – Anwendbar nach Erschöpfung von 65071900-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 65071900
# 031
MPN: 12639901
Scheibe
-Anwendbar für Carbon-Satellitenkapseln-
aus £0,47
aus £0,47
# 032
MPN: 15958077
SCHRAUBEN
aus £1,80
aus £1,80
# 033
MPN: 15688801
SCHRAUBEN
aus £0,47
aus £0,47
