0002 - Kurbelwelle – Pleuel und Kolben

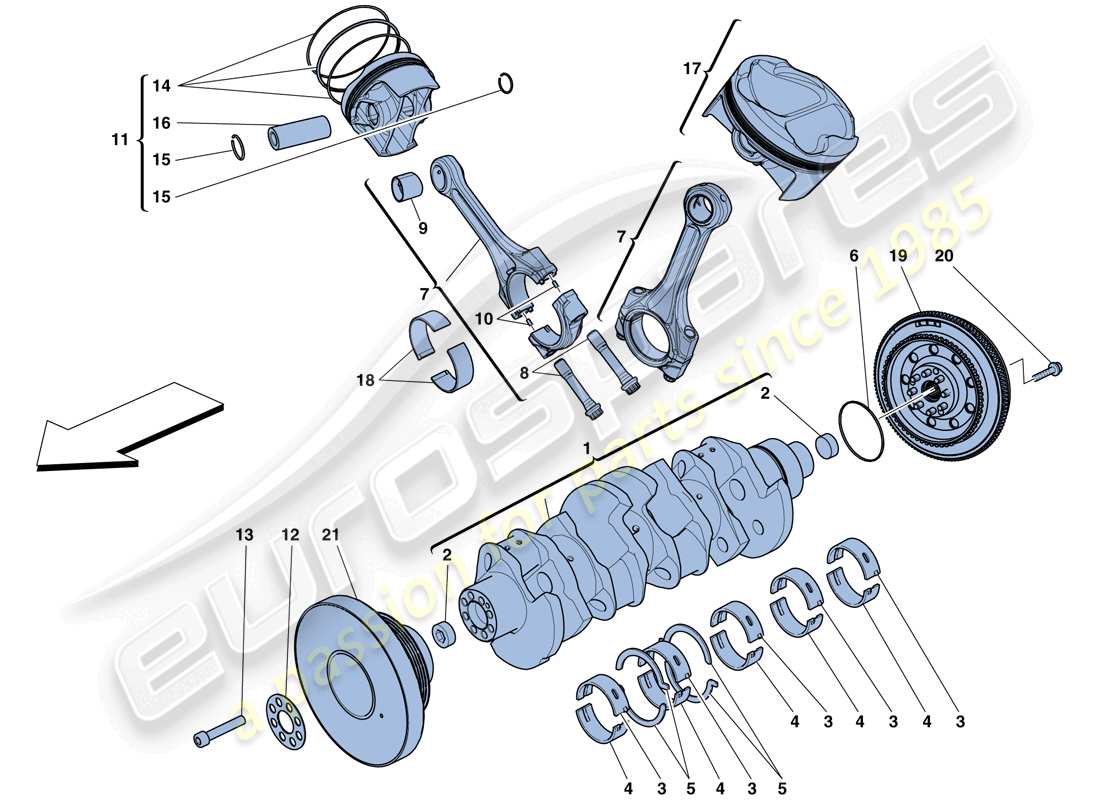

Ferrari 488 Spider (USA) CRANKSHAFT - CONNECTING RODS AND PISTONS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 314109
Kurbelwelle
aus £1.477,23
aus £1.477,23
# 002
MPN: 176396
GEWINDESTECKER
aus £2,75
aus £2,75
# 003
MPN: 271406
Obere Hälfte des Hauptlagers
-Grün-
aus £16,41
aus £16,41
# 003
MPN: 271408
Obere Hälfte des Hauptlagers
-Gelb-
aus £17,95
aus £17,95
# 003
MPN: 271409
Obere Hälfte des Hauptlagers
-Blau-
aus £19,97
aus £19,97
# 003
MPN: 309242
Obere Hälfte des Hauptlagers
-Braun-
aus £13,64
aus £13,64
# 003
MPN: 309243
Obere Hälfte des Hauptlagers
-Rosa-
aus £13,64
aus £13,64
# 004
MPN: 271412
Untere Hälfte des Hauptlagers
-Grün-
aus £12,09
aus £12,09
# 004
MPN: 271413
Untere Hälfte des Hauptlagers
-Gelb-
aus £11,96
aus £11,96
# 004
MPN: 271414
Untere Hälfte des Hauptlagers
-Blau-
aus £10,87
aus £10,87
# 004
MPN: 309244
Untere Hälfte des Hauptlagers
-Braun-
aus £13,64
aus £13,64
# 004
MPN: 309245
Untere Hälfte des Hauptlagers
-Rosa-
aus £13,64
aus £13,64
# 005
MPN: 271589
KURBELWELLENLAGERSCHEIBE
aus £8,98
aus £8,98
# 006
MPN: 259917
O-RING
aus £1,87
aus £1,87
# 007
MPN: 304333
KOMPL. PLEUELSTANGE
aus £123,01
aus £123,01
# 008
MPN: 270248
SCHRAUBEN
aus £12,93
aus £12,93
# 009
MPN: 301753
BUCHSE
aus £30,66
aus £30,66
Dieses Teil ersetzt die Teilenummer 270251
# 010
MPN: 292751
AUSRICHTUNGSSTIFT
aus £14,98
aus £14,98
# 011
MPN: 296268
KOMPL. RECHTER KOLBEN
aus £337,40
aus £337,40
# 012
MPN: 271609
Scheibe
aus £1,36
aus £1,36
# 013
MPN: 14308074
SCHRAUBEN
aus £1,16
aus £1,16
# 014
MPN: 322910
KOMPL. KOLBENRINGSATZ
aus £103,89
aus £103,89
# 015
MPN: 270275
STOPPRING
-Gültig bis zur Erschöpfung-
aus £3,57
aus £3,57
# 016
MPN: 270274
KOLBENBOLZEN
-Nicht mehr im Lieferumfang enthalten-
aus £23,70
aus £23,70
# 017
MPN: 296269
KOMPL. LINKER KOLBEN
aus £337,40
aus £337,40
# 018
MPN: 312692
PLEUELHALBLAGER
-Blau-
aus £10,88
aus £10,88
# 018
MPN: 312693
PLEUELHALBLAGER
-Rot-
aus £10,88
aus £10,88
# 018
MPN: 312694
PLEUELHALBLAGER
-Rosa-
aus £10,88
aus £10,88
# 019
MPN: 312949
MOTORSCHWUNGRAD
aus £890,83
aus £890,83
# 020
MPN: 296457
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 328629-
Ersetzung
Ersetzung
# 020
MPN: 328629
SCHRAUBEN
aus £45,38
aus £45,38
Dieses Teil ersetzt die Teilenummer 296457
# 021
MPN: 311102
Torsionsdämpfer
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 021
MPN: 337807
Torsionsdämpfer
-Anwendbar nach Erschöpfung von 311102- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 311102
# 021
MPN: 771929
Torsionsdämpfer
-Anwendbar nach Erschöpfung von 337807- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 337807
# 021
MPN: 819216
Torsionsdämpfer
-Anwendbar nach Erschöpfung von 771929-
aus £564,00
aus £564,00
Dieses Teil ersetzt die Teilenummer 771929
