Eurospares-part-diagram-0003.webp)

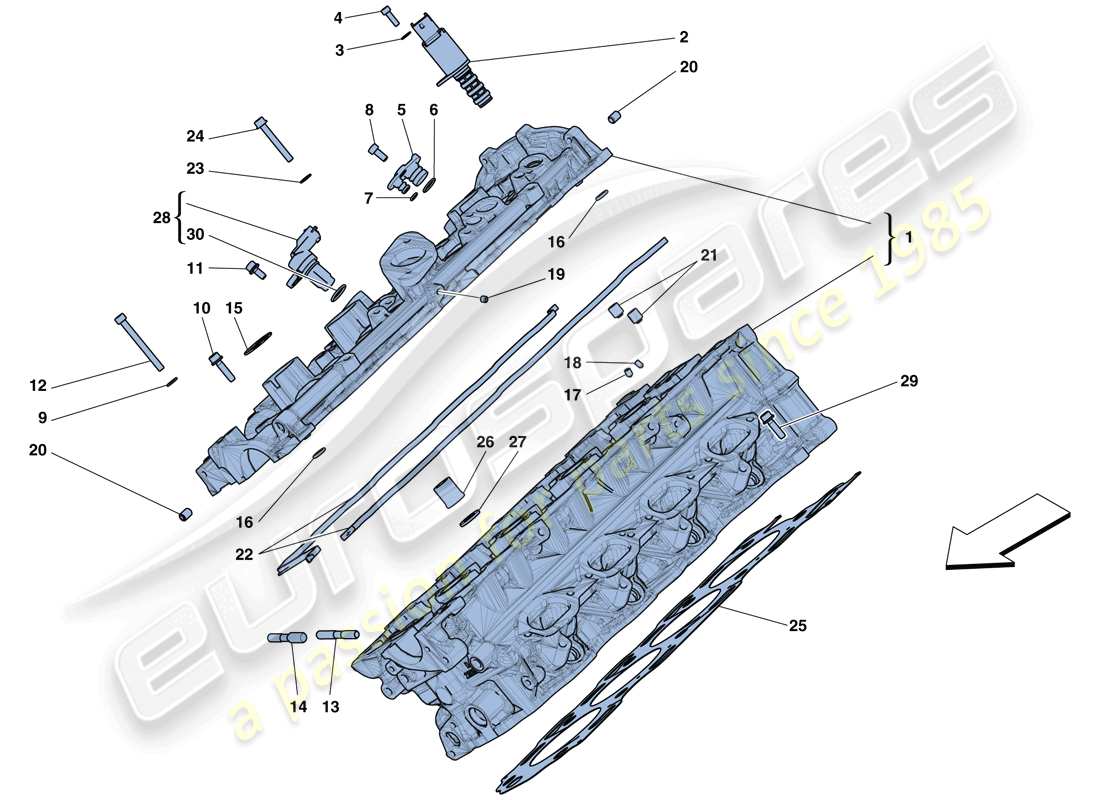

0003 - RECHTER ZYLINDERKOPF
Ferrari 488 Spider (USA) RIGHT HAND CYLINDER HEAD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 322084
Rechter Zylinderkopf
-Anwendbar bis Motornummer 301125- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 326530
Rechter Zylinderkopf
-Anwendbar von Motor Nr. 301126 bis Motor Nr. 405808- -Anwendbar nach Erschöpfung von 322084- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 322084
# 001
MPN: 818634
Rechter Zylinderkopf
-Gültig ab Motor Nr. 405809- -Gültig nach Erschöpfung von 326530- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 837687-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 326530
# 001
MPN: 837687
Rechter Zylinderkopf
-Für Fahrzeuge bis Motornummer 422117 bestellen Sie auch Halterung 836236 Tab.7 Ref.8, Halterung 836236 Tab.7 Ref.10 und Schraube 231616 Tab.{ 8} Ref.11- – Gilt ab Motor-Nr. 405809-
aus £1.670,86
aus £1.670,86
Dieses Teil ersetzt die Teilenummer 818634
# 002
MPN: 296017
ÖLDRUCKREGELVENTIL
aus £60,73
aus £60,73
Dieses Teil ersetzt die Teilenummer 269227 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 11181574
Scheibe
aus £0,54
aus £0,54
# 004
MPN: 14304224
SCHRAUBEN
aus £0,47
aus £0,47
# 005
MPN: 287233
DECKEL
aus £4,02
aus £4,02
# 006
MPN: 14453281
Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £0,71
aus £0,71
# 007
MPN: 14452781
Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £0,47
aus £0,47
# 008
MPN: 13026924
SCHRAUBEN
aus £0,47
aus £0,47
# 009
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 231620
SCHRAUBEN
-M6 X 25-
aus £0,47
aus £0,47
# 011
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 012
MPN: 14303821
SCHRAUBEN
aus £0,53
aus £0,53
# 013
MPN: 307168
STEHBOLZEN
aus £1,23
aus £1,23
# 014
MPN: 306320
STEHBOLZEN
aus £1,69
aus £1,69
# 015
MPN: 166657
Dichtung
aus £0,47
aus £0,47
# 016
MPN: 127816
O-RING
aus £1,41
aus £1,41
# 017
MPN: 256827
GEWINDESTIFT
aus £3,07
aus £3,07
# 018
MPN: 226414
GEWINDESTIFT
aus £3,86
aus £3,86
# 019
MPN: 199760
GEWINDESTECKER
aus £0,47
aus £0,47
# 020
MPN: 277903
DECKEL
aus £0,47
aus £0,47
# 021
MPN: 200458
RÜCKSCHLAGVENTIL
-Anwendbar bis Motornummer 405808-
aus £5,32
aus £5,32
# 021
MPN: 342272
RÜCKSCHLAGVENTIL
-Anwendbar ab Motor Nr. 405809-
aus £7,41
aus £7,41
# 022
MPN: 295061
RECHTE KOPFDECKELDICHTUNG
-Ersetzt durch Teilenummern 339986 und 339987- -Nicht mehr im Lieferumfang enthalten-
aus £30,93
aus £30,93
# 022
MPN: 339986
RECHTE DECKELDICHTUNG, EINLASSSEITE
-Kontaktieren Sie fgt-sathelpdesk@Ferrari.com für entsprechende Installationsanweisungen- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 022
MPN: 339987
RECHTE DECKELDICHTUNG, AUSPUFFSEITE
-Kontaktieren Sie fgt-sathelpdesk@Ferrari.com für entsprechende Installationsanweisungen- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 022
MPN: 781918
RECHTE DECKELDICHTUNG, EINLASSSEITE
-Kontaktieren Sie fgt-sathelpdesk@Ferrari.com für entsprechende Installationsanweisungen- -Gilt nach Erschöpfung von 339986-
aus £12,28
aus £12,28
Dieses Teil ersetzt die Teilenummer 339986
# 022
MPN: 781924
RECHTE DECKELDICHTUNG, AUSPUFFSEITE
-Kontaktieren Sie fgt-sathelpdesk@Ferrari.com für entsprechende Installationsanweisungen- -Gilt nach Erschöpfung von 339987-
aus £13,28
aus £13,28
Dieses Teil ersetzt die Teilenummer 339987
# 023
MPN: 296075
Scheibe
aus £0,68
aus £0,68
# 024
MPN: 296759
SCHRAUBEN
aus £0,47
aus £0,47
# 025
MPN: 278645
rechte Kopf-Kurbelgehäuse-Dichtung
-Anwendbar bis Motornummer 297220-
aus £86,93
aus £86,93
# 025
MPN: 319511
rechte Kopf-Kurbelgehäuse-Dichtung
-Anwendbar ab Motor Nr. 297221-
aus £85,44
aus £85,44
# 026
MPN: 271125
NUSS
aus £4,07
aus £4,07
# 027
MPN: 271129
Scheibe
aus £0,68
aus £0,68
# 028
MPN: 224573
ZEITSENSOR
aus £11,13
aus £11,13
# 029
MPN: 231619
SCHRAUBEN
-M6 X 22-
aus £0,47
aus £0,47
# 030
MPN: 849672
DICHTUNG DES STEUERSENSORS
aus £2,61
aus £2,61
