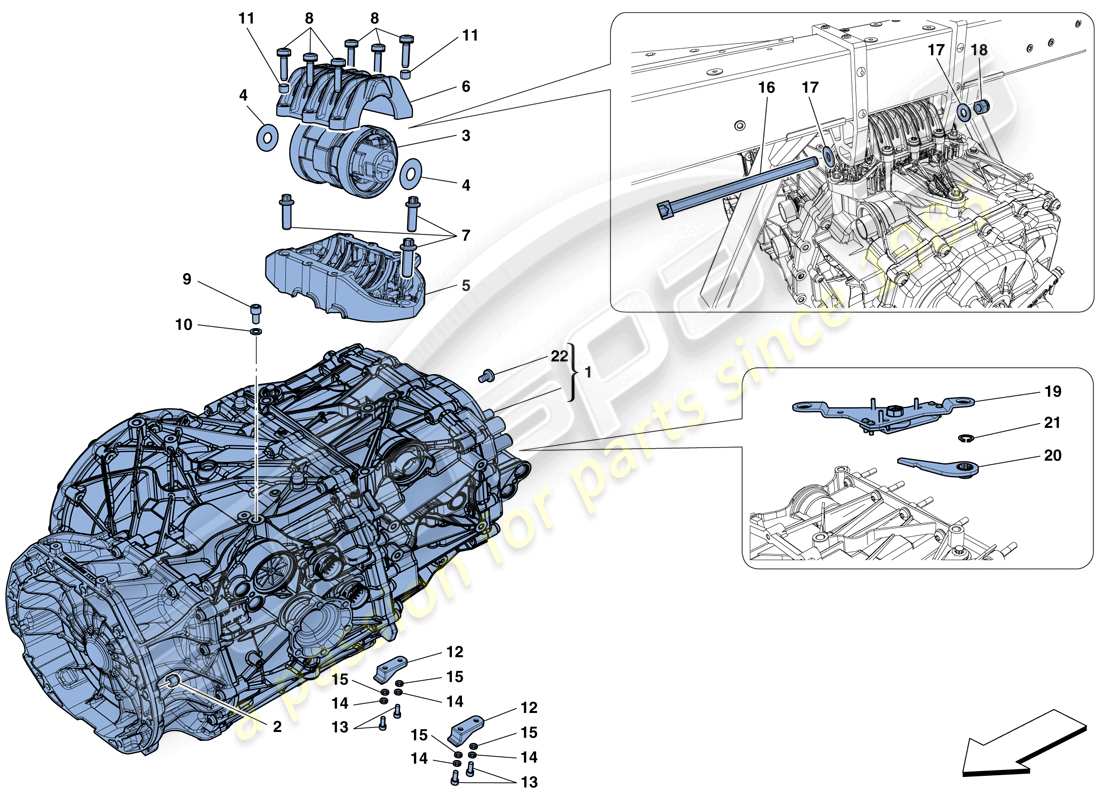

0026 - GETRIEBEGEHÄUSE
Ferrari 488 Spider (USA) GEARBOX HOUSING Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 322647
KOMPL. DOPPELKUPPLUNGSGETRIEBE
-ASM-Autorisierung anfordern- -Nicht mehr bereitgestellt- -Ersetzt durch 324234-
Ersetzung
Ersetzung
# 001
MPN: 324234
KOMPL. DOPPELKUPPLUNGSGETRIEBE
-ASM-Genehmigung beantragen- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 322647
# 001
MPN: 807337
KOMPL. DOPPELKUPPLUNGSGETRIEBE
-ASM-Autorisierung anfordern- -Anwendbar nach Erschöpfung von 324234-
aus £12.995,00
aus £12.995,00
Dieses Teil ersetzt die Teilenummer 324234 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 14059421
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 156462
# 003
MPN: 247723
STOSSDÄMPFER
aus £79,81
aus £79,81
# 004
MPN: 255731
SHIM
-Th. 0.4 mm-
aus £2,72
aus £2,72
# 004
MPN: 255732
SHIM
-Th. 1 mm-
aus £14,78
aus £14,78
# 005
MPN: 259440
BUCHSE-GETRIEBE-ANSCHLUSSPLATTE
aus £85,64
aus £85,64
# 006
MPN: 259441
BUCHSENABDECKKRAGEN
aus £54,54
aus £54,54
# 007
MPN: 259443
SCHRAUBEN
-M12 X 36-
aus £1,59
aus £1,59
# 008
MPN: 216576
SCHRAUBEN
-M8 X 30-
aus £0,47
aus £0,47
# 009
MPN: 14360524
SCHRAUBEN
aus £0,79
aus £0,79
# 010
MPN: 127498
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 106854
# 011
MPN: 102032
AUSRICHTUNGSDÜBEL
aus £2,02
aus £2,02
Dieses Teil ersetzt die Teilenummer 4146789
# 012
MPN: 248689
HALTEHALTERUNG
aus £34,08
aus £34,08
# 013
MPN: 14814234
SCHRAUBEN
-M8 X 20-
aus £0,93
aus £0,93
# 014
MPN: 12601374
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 12638524
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 248535
SCHRAUBEN
aus £3,88
aus £3,88
# 017
MPN: 10552324
Scheibe
aus £0,53
aus £0,53
# 018
MPN: 14048921
NUSS
aus £0,79
aus £0,79
# 019
MPN: 310524
CURSOR-MONTAGEHALTERUNG LOSLASSEN
aus £23,69
aus £23,69
# 020
MPN: 238370
VOLLSTÄNDIGER LÖSUNGSHEBEL
aus £35,94
aus £35,94
# 021
MPN: 11066176
SEEGER-RING
aus £0,47
aus £0,47
# 022
MPN: 263679
Kraftstoffstandsschraube
aus £57,52
aus £57,52
