0109 - DACHHIMMELVERKLEIDUNG UND ZUBEHÖR

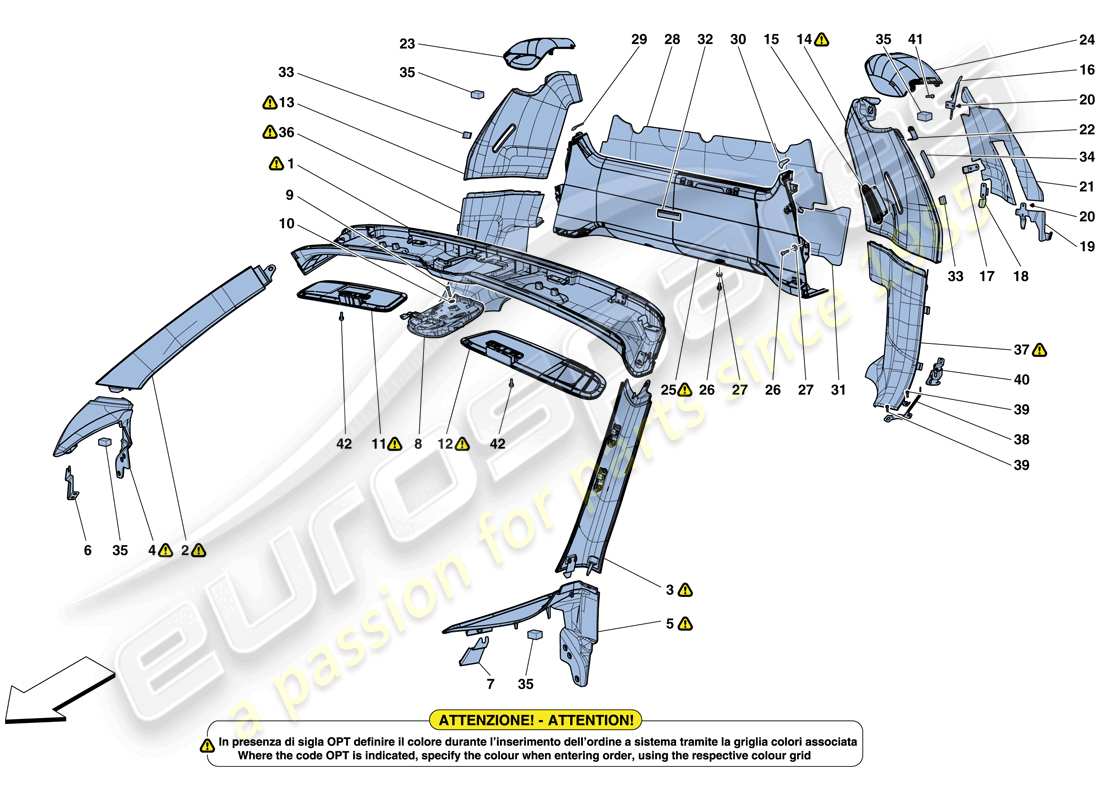

Ferrari 488 Spider (USA) HEADLINER TRIM AND ACCESSORIES Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
-
OBERE WINDSCHUTZSCHEIBENVERKLEIDUNG
# 001
MPN: 87710200
OBERE WINDSCHUTZSCHEIBENVERKLEIDUNG
-INTP- -Leder-
Ersetzung
Ersetzung
# 002
MPN: 86890900
RECHTE WINDSCHUTZSCHEIBENSÄULENVERKLEIDUNG
-INTP- -Leder-
Ersetzung
Ersetzung
# 002
MPN: 88279600
RECHTE WINDSCHUTZSCHEIBENSÄULENVERKLEIDUNG
-INTA- -Alcantara-
Ersetzung
Ersetzung
# 003
MPN: 86890500
WINDSCHUTZSCHEIBENSÄULENVERKLEIDUNG LINKS
-INTP- -Leder-
Ersetzung
Ersetzung
# 003
MPN: 88279500
WINDSCHUTZSCHEIBENSÄULENVERKLEIDUNG LINKS
-INTA- -Alcantara-
Ersetzung
Ersetzung
# 004
MPN: 87752400
RECHTE UNTERE WINDSCHUTZSCHEIBENSÄULENVERKLEIDUNG
-INTP- -Leder- -Anwendbar bis Ass. Nr. 136760-
Ersetzung
Ersetzung
# 004
MPN: 87752400
RECHTE UNTERE WINDSCHUTZSCHEIBENSÄULENVERKLEIDUNG
-INTP- -Leder- -Anwendbar für USA, CDN, USA LIGHT- -Anwendbar ab Ass. Nr. 136761-
Ersetzung
Ersetzung
# 004
MPN: 88280000
RECHTE UNTERE WINDSCHUTZSCHEIBENSÄULENVERKLEIDUNG
-INTA- -Alcantara-
Ersetzung
Ersetzung
# 004
MPN: 88289800
RECHTE UNTERE WINDSCHUTZSCHEIBENSÄULENVERKLEIDUNG
-INTP- -Leder- -Nicht für USA, CDN, USA LIGHT- -Gilt ab Ass. Nr. 136761-
Ersetzung
Ersetzung
# 005
MPN: 87752100
LINKE UNTERE WINDSCHUTZSCHEIBENSÄULENVERKLEIDUNG
-INTP- -Leder- -Anwendbar bis Ass. Nr. 136760-
Ersetzung
Ersetzung
# 005
MPN: 87752100
LINKE UNTERE WINDSCHUTZSCHEIBENSÄULENVERKLEIDUNG
-INTP- -Leder- -Anwendbar für USA, CDN, USA LIGHT- -Anwendbar ab Ass. Nr. 136761-
Ersetzung
Ersetzung
# 005
MPN: 88279900
LINKE UNTERE WINDSCHUTZSCHEIBENSÄULENVERKLEIDUNG
-INTA- -Alcantara-
Ersetzung
Ersetzung
# 005
MPN: 88289700
LINKE UNTERE WINDSCHUTZSCHEIBENSÄULENVERKLEIDUNG
-INTP- -Leder- -Nicht für USA, CDN, USA LIGHT- -Gilt ab Ass. Nr. 136761-
Ersetzung
Ersetzung
# 006
MPN: 87201700
RECHTE WINDSCHUTZSCHEIBENSÄULENHALTERUNG
aus £10,78
aus £10,78
# 007
MPN: 87201600
LINKE WINDSCHUTZSCHEIBENSÄULENHALTERUNG
aus £10,78
aus £10,78
# 008
MPN: 309924
LICHTEINHEIT
-Parksensoren vorne- -Nicht für HELE- -Gilt bis Ass. Nr. 161523-
aus £480,65
aus £480,65
Dieses Teil ersetzt die Teilenummer 238482, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 309925
LICHTEINHEIT
-Nicht für HELE- -Gilt bis Ass. Nr. 161523-
aus £480,65
aus £480,65
Dieses Teil ersetzt die Teilenummer 232106, die wir auf Lager haben
# 008
MPN: 309929
LICHTEINHEIT
-Parksensoren vorn- -Gilt für HELE-
aus £280,54
aus £280,54
Dieses Teil ersetzt die Teilenummer 256580, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 309930
LICHTEINHEIT
-Gilt für HELE-
aus £280,54
aus £280,54
Dieses Teil ersetzt die Teilenummer 256579 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 14303324
SCHRAUBEN
-M4 X 20-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 014303324
# 010
MPN: 14446924
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14446901
# 011
MPN: 838746..
RECHTE SONNENBLENDE
-Leder- -STC1- -STC2- -Mit Innenteil aus schwarzem Alcantara- -Anwendbar für USA, CDN, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 87950000-
Ersetzung
Ersetzung
# 011
MPN: 840023
RECHTE SONNENBLENDE
-Alcantara- -STC1- -STC2- -Komplett mit Alcantara bezogen- -Anwendbar für USA, CDN, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 87949800-
Ersetzung
Ersetzung
# 011
MPN: 843629..
RECHTE SONNENBLENDE
-Leder- -STC1- -STC2- -Mit Innenteil aus schwarzem Alcantara- -Gilt für GD-
aus £236,25
aus £236,25
# 011
MPN: 843635..
RECHTE SONNENBLENDE
-Alcantara- -STC1- -STC2- -Komplett mit Alcantara bezogen- -Anwendbar für GD-
aus £236,25
aus £236,25
# 011
MPN: 863939..
RECHTE SONNENBLENDE
-Leder- -Nicht für Russland- -STC1- -STC2- -Mit Innenteil aus schwarzem Alcantara- -Nicht für CINA, USA, CDN, GD, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 87949200-
# 011
MPN: 863940..
RECHTE SONNENBLENDE
-Alcantara- -Nicht für Russland- -STC1- -STC2- -Komplett mit Alcantara bezogen- -Nicht für CINA, USA, CDN, GD, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 87948600-
Ersetzung
Ersetzung
# 011
MPN: 866910..
RECHTE SONNENBLENDE
-Alcantara- -Gilt für Russland- -STC1- -STC2- -Komplett mit Alcantara bezogen- -Nicht mehr im Lieferumfang enthalten-
# 011
MPN: 866911..
RECHTE SONNENBLENDE
-Leder- -Anwendbar für Russland- -STC1- -STC2- -Mit Innenteil aus schwarzem Alcantara- -Nicht mehr im Lieferumfang enthalten-
# 011
MPN: 872189..
RECHTE SONNENBLENDE
-Leder- -STC1- -STC2- -Mit Innenteil aus schwarzem Alcantara- -Gilt für CINA- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 87950800-
# 011
MPN: 872190..
RECHTE SONNENBLENDE
-Alcantara- -STC1- -STC2- -Komplett mit Alcantara bezogen- -Gilt für CINA- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 87950600-
# 011
MPN: 87948600
RECHTE SONNENBLENDE
-INTA- -Alcantara- -STC1- -STC2- -Komplett mit Alcantara bezogen- -Anwendbar für EU GS, GOLFO, J-
aus £810,83
aus £810,83
# 011
MPN: 87948800
RECHTE SONNENBLENDE
-INTA- -Alcantara- -STC1- -STC2- -Komplett mit Alcantara bezogen- -Gilt für Taiwan-
# 011
MPN: 87949000
RECHTE SONNENBLENDE
-INTP- -Leder- -STC1- -STC2- -Mit Innenteil aus schwarzem Alcantara- -Gilt für Taiwan-
aus £742,96
aus £742,96
# 011
MPN: 87949200
RECHTE SONNENBLENDE
-INTP- -Leder- -STC1- -STC2- -Mit Innenteil aus schwarzem Alcantara- -Anwendbar für EU GS, GOLFO, J-
aus £371,20
aus £371,20
# 011
MPN: 87949800
RECHTE SONNENBLENDE
-INTA- -Alcantara- -STC1- -STC2- -Komplett mit Alcantara bezogen- -Anwendbar für USA, CDN, USA LIGHT-
aus £810,83
aus £810,83
# 011
MPN: 87950000
RECHTE SONNENBLENDE
-INTP- -Leder- -STC1- -STC2- -Mit Innenteil aus schwarzem Alcantara- -Anwendbar für USA, CDN, USA LIGHT-
aus £371,20
aus £371,20
# 011
MPN: 87950600
RECHTE SONNENBLENDE
-INTA- -Alcantara- -STC1- -STC2- -Komplett mit Alcantara bezogen- -Gilt für CINA-
# 011
MPN: 87950800
RECHTE SONNENBLENDE
-INTP- -Leder- -STC1- -STC2- -Mit Innenteil aus schwarzem Alcantara- -Gilt für CINA-
aus £742,96
aus £742,96
# 012
MPN: 838747..
SONNENBLENDE LINKS
-Leder- -STC1- -STC2- -Mit Innenteil aus schwarzem Alcantara- -Nicht für USA, CDN, GD, USA LIGHT-
Ersetzung
Ersetzung
# 012
MPN: 840024..
SONNENBLENDE LINKS
-Alcantara- -STC1- -STC2- -Komplett mit Alcantara bezogen- -Nicht für USA, CDN, GD, USA LIGHT-
Ersetzung
Ersetzung
# 012
MPN: 866131..
SONNENBLENDE LINKS
-Leder- -STC1- -STC2- -Mit Innenteil aus schwarzem Alcantara- -Gilt für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 87950400-
# 012
MPN: 866132..
SONNENBLENDE LINKS
-Alcantara- -STC1- -STC2- -Komplett mit Alcantara bezogen- -Gilt für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 87950200-
# 012
MPN: 87950200
SONNENBLENDE LINKS
-INTA- -Alcantara- -STC1- -STC2- -Komplett mit Alcantara bezogen- -Anwendbar für GD-
# 012
MPN: 87950400
SONNENBLENDE LINKS
-INTP- -Leder- -STC1- -STC2- -Mit Innenteil aus schwarzem Alcantara- -Anwendbar für GD-
aus £409,96
aus £409,96
SONNENBLENDE LINKS Genuine Ferrari Teil – Gebraucht auf Lager
SCHWARZES LEDER, ROTE NÄHTE (INNENTEIL AUS SCHWARZEM ALCANTARA)
SCHWARZES LEDER, ROTE NÄHTE (INNENTEIL AUS SCHWARZEM ALCANTARA)
# 012
MPN: 88049900
SONNENBLENDE LINKS
-INTA- -Alcantara- -STC1- -STC2- -Komplett mit Alcantara bezogen- -Anwendbar für USA, CDN, USA LIGHT-
aus £817,71
aus £817,71
# 012
MPN: 88050000
SONNENBLENDE LINKS
-INTP- -Leder- -STC1- -STC2- -Mit Innenteil aus schwarzem Alcantara- -Anwendbar für USA, CDN, USA LIGHT-
aus £363,91
aus £363,91
# 013
MPN: 86889800
UNTERSTRUKTUR DER RECHTEN SEITLICHEN VERKLEIDUNG
-INTP- -Leder-
Ersetzung
Ersetzung
# 014
MPN: 86888900
UNTERSTRUKTUR DER SEITLICHEN VERKLEIDUNG LINKS
-INTP- -Leder-
Ersetzung
Ersetzung
# 015
MPN: 84456200
RH-SCHALTER-SURROUND
aus £3,78
aus £3,78
# 015
MPN: 84456300
LH-SCHALTER-SURROUND
aus £3,78
aus £3,78
# 016
MPN: 84330100
OBERE RECHTE HALTERUNG
aus £13,65
aus £13,65
# 016
MPN: 84330200
OBERE LINKE HALTERUNG
aus £13,65
aus £13,65
# 017
MPN: 84330300
MITTELHALTERUNG
aus £8,84
aus £8,84
# 018
MPN: 87786600
LINKE UNTERE INTERNE HALTERUNG
aus £11,27
aus £11,27
# 018
MPN: 87786900
RECHTE UNTERE INTERNE HALTERUNG
aus £11,27
aus £11,27
# 019
MPN: 87786700
RECHTE UNTERE ÄUSSERE HALTERUNG
aus £18,64
aus £18,64
# 019
MPN: 87786800
LINKE UNTERE ÄUSSERE HALTERUNG
aus £18,64
aus £18,64
# 020
MPN: 16083401
SCHRAUBEN
aus £0,47
aus £0,47
# 021
MPN: 87787600
LH SCHALLDÄMPFUNG
aus £51,25
aus £51,25
# 021
MPN: 87787700
RH-SCHALLDÄMPFUNG
aus £51,25
aus £51,25
# 022
MPN: 83878300
MONTAGEHALTERUNG DER SEITLICHEN ABDECKUNG
aus £12,25
aus £12,25
# 023
MPN: 833094..
RECHTES ECKSTÜCK MIT KLAPPE
-Leder-
Ersetzung
Ersetzung
# 024
MPN: 833106..
Eckstück mit linker Klappe
-Leder-
Ersetzung
Ersetzung
# 025
MPN: 86891300
UNTERE UNTERSCHEIBENVERKLEIDUNG
-INTP- -Leder- -Standard- -STC1- -STC2-
Ersetzung
Ersetzung
# 025
MPN: 87527400
UNTERE UNTERSCHEIBENVERKLEIDUNG
-INTP- -Leder- -Version mit silberner Widmungsplakette- -STC1- -STC2-
Ersetzung
Ersetzung
# 026
MPN: 85833700
SCHRAUBEN
-M5 X 10-
aus £0,47
aus £0,47
# 027
MPN: 12638178
Scheibe
-Nicht für GD-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519578 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 87730700
SCHALLDÄMPFUNG UNTER DER SCHUTZWAND
aus £51,25
aus £51,25
# 029
MPN: 84582500
RH UNTERBILDSCHIRM-PAD
-Nicht für Version mit silberner Widmungsplakette-
# 030
MPN: 84582600
LINKES UNTERBILDSCHIRM-PAD
-Nicht für Version mit silberner Widmungsplakette-
# 031
MPN: 83431600
WASSERDICHTE HECKSCHEIBENMEMBRAN
aus £69,86
aus £69,86
# 032
MPN: 87455000
Widmungsplakette
-Version mit silberner Widmungsplakette-
aus £647,38
aus £647,38
# 033
MPN: 84843500
KLEBESCHAUM
aus £0,47
aus £0,47
# 034
MPN: 84278600
VIBRATIONSDÄMPFER DER OBEREN SÄULE
aus £1,49
aus £1,49
# 035
MPN: 84278700
VIBRATIONSDÄMPFER DER UNTEREN SÄULE
aus £1,11
aus £1,11
# 036
MPN: 86722500
KOMPL. RECHTE UNTERE VERKLEIDUNG
-INTP- -Leder- -Standard-
Ersetzung
Ersetzung
# 036
MPN: 86722700
KOMPL. RECHTE UNTERE VERKLEIDUNG
-INTP- -Leder- -High-Power-HiFi-Version-
Ersetzung
Ersetzung
# 037
MPN: 86722400
KOMPL. LINKE UNTERE VERKLEIDUNG
-INTP- -Leder- -Standard-
# 037
MPN: 86722600
KOMPL. LINKE UNTERE VERKLEIDUNG
-INTP- -Leder- -High-Power-HiFi-Version-
Ersetzung
Ersetzung
# 038
MPN: 83572100
UNTERE rechte Seitenwandhalterung
aus £6,77
aus £6,77
# 038
MPN: 83572200
UNTERE LINKE SEITENTEILHALTERUNG
aus £6,77
aus £6,77
# 039
MPN: 14304220
SCHRAUBEN
aus £0,47
aus £0,47
# 040
MPN: 87189100
LINKE SEITLICHE VERKLEIDUNGSHALTERUNG
aus £24,81
aus £24,81
# 041
MPN: 85833700
SCHRAUBEN
-M5 X 10-
aus £0,47
aus £0,47
# 042
MPN: 13311677
SCHRAUBEN
-M5 X 30-
aus £0,47
aus £0,47
-part-diagram-0110.webp "FERRARI 488 SPIDER (USA) DACH TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 488 SPIDER (USA) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 488 SPIDER (USA) MOTORRAUMDECKEL UND ENTRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 488 SPIDER (USA) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 488 SPIDER (USA) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 488 SPIDER (USA) TÜREN – ÖFFNUNGSMECHANISMEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 488 SPIDER (USA) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 488 SPIDER (USA) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 488 SPIDER (USA) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 488 SPIDER (USA) HINTEN AKTIVE AERO TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 488 SPIDER (USA) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 488 SPIDER (USA) SITZE – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 488 SPIDER (USA) SITZE – POLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 488 SPIDER (USA) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 488 SPIDER (USA) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 488 SPIDER (USA) ARMATURENBRETT – UNTERKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 488 SPIDER (USA) ARMATURENBRETT – AUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 488 SPIDER (USA) ARMATURENBRETTBEFESTIGUNGEN TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 488 SPIDER (USA) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 488 SPIDER (USA) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 488 SPIDER (USA) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 488 SPIDER (USA) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 488 SPIDER (USA) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 488 SPIDER (USA) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 488 SPIDER (USA) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 488 SPIDER (USA) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 488 SPIDER (USA) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI 488 SPIDER (USA) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI 488 SPIDER (USA) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI 488 SPIDER (USA) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI 488 SPIDER (USA) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI 488 SPIDER (USA) TELEMETRIE TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI 488 SPIDER (USA) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 488 SPIDER (USA) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 488 SPIDER (USA) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 488 SPIDER (USA) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 488 SPIDER (USA) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 488 SPIDER (USA) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 488 SPIDER (USA) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 488 SPIDER (USA) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 488 SPIDER (USA) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 488 SPIDER (USA) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 488 SPIDER (USA) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 488 SPIDER (USA) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 488 SPIDER (USA) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 488 SPIDER (USA) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 488 SPIDER (USA) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 488 SPIDER (USA) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 488 SPIDER (USA) VERTEILER, TURBOLADERSYSTEM UND ROHRE TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 488 SPIDER (USA) KÜHLSCHMIERUNG FÜR TURBOLADERSYSTEM TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 488 SPIDER (USA) EINSTELLUNGEN DES TURBOLADERSYSTEMS TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 488 SPIDER (USA) LADEKÜHLER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 488 SPIDER (USA) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 488 SPIDER (USA) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 488 SPIDER (USA) MOTORWÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 488 SPIDER (USA) ENTLÜFTUNG TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 488 SPIDER (USA) SCHMIERSYSTEM: TANK, PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 488 SPIDER (USA) KÜHLUNG – WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 488 SPIDER (USA) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 488 SPIDER (USA) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 488 SPIDER (USA) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 488 SPIDER (USA) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 488 SPIDER (USA) GETRIEBEÖLKÜHLKÜHLER TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 488 SPIDER (USA) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 488 SPIDER (USA) SERVOBREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 488 SPIDER (USA) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 488 SPIDER (USA) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 488 SPIDER (USA) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 488 SPIDER (USA) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 488 SPIDER (USA) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 488 SPIDER (USA) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 488 SPIDER (USA) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 488 SPIDER (USA) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 488 SPIDER (USA) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 488 SPIDER (USA) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 488 SPIDER (USA) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 488 SPIDER (USA) RÄDER TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 488 SPIDER (USA) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 488 SPIDER (USA) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 488 SPIDER (USA) BATTERIE TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 488 SPIDER (USA) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 488 SPIDER (USA) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 488 SPIDER (USA) AC-SYSTEM – WASSER UND FREON TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 488 SPIDER (USA) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI 488 SPIDER (USA) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI 488 SPIDER (USA) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 488 SPIDER (USA) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 488 SPIDER (USA) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 488 SPIDER (USA) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 488 SPIDER (USA) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 488 SPIDER (USA) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 488 SPIDER (USA) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 488 SPIDER (USA) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 488 SPIDER (USA) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 488 SPIDER (USA) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
