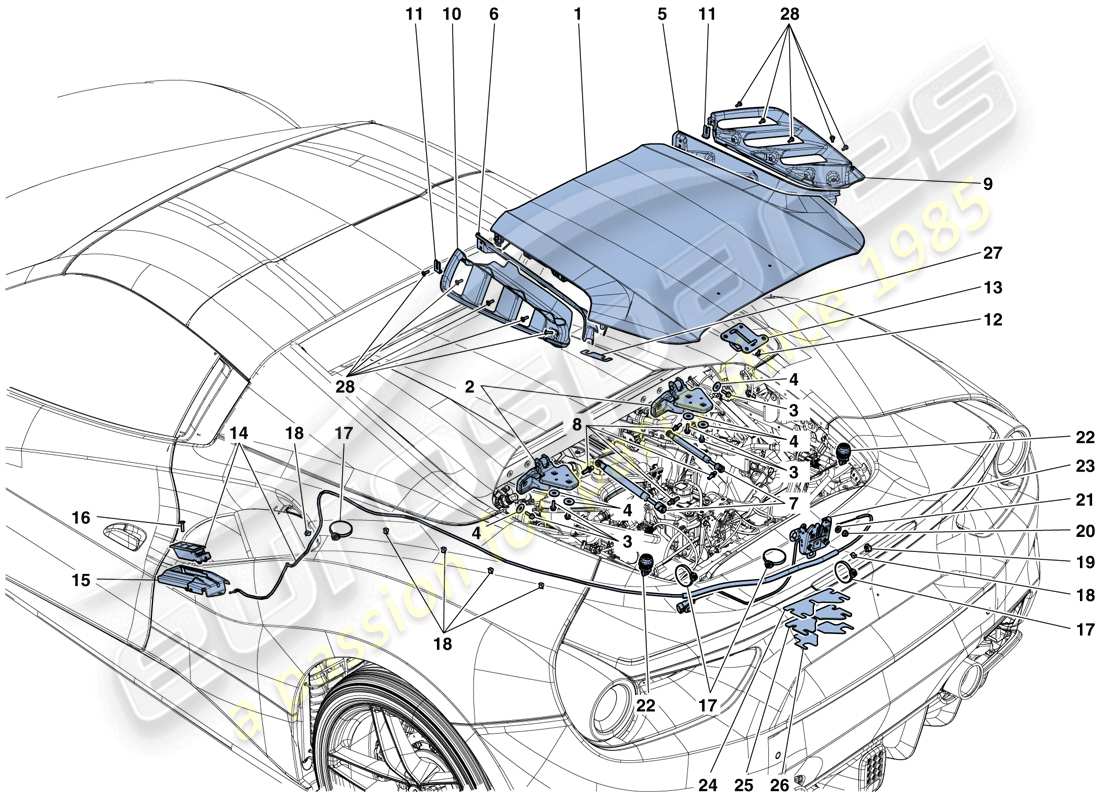

0112 - Motorraumdeckel und Entriegelungsmechanismus
Ferrari 488 Spider (USA) ENGINE COMPARTMENT LID AND RELEASE MECHANISM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 87381811
HINTERER DECKEL
-Nicht für USA, CDN-
aus £1.207,50
aus £1.207,50
# 001
MPN: 87413911
HINTERER DECKEL
-Gilt für USA, CDN-
aus £2.521,25
aus £2.521,25
# 002
MPN: 87624800
MOTORRAUM-DECKELSCHARNIER
aus £80,65
aus £80,65
# 003
MPN: 16286121
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
# 003
MPN: 16286124
SCHRAUBEN
-M6 X 20- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 16286121-
aus £0,47
aus £0,47
# 004
MPN: 12647021
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12640721 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 87667600
RECHTER MOTORRAUM-DECKEL-LUFTVENTIL-GITTERVERKLEIDUNG
aus £61,50
aus £61,50
# 006
MPN: 87667500
LINKER MOTORRAUM-DECKEL-LUFTVENTIL-GITTERVERKLEIDUNG
aus £61,50
aus £61,50
# 007
MPN: 87780900
GASSTRÜTTE
aus £21,57
aus £21,57
# 008
MPN: 67251200
STIFT
aus £0,68
aus £0,68
# 009
MPN: 87667000
KOMPL. Lüftungsgitter des rechten Motorraumdeckels
aus £200,61
aus £200,61
# 010
MPN: 87666900
KOMPL. LÜFTUNGSGITTER DES MOTORRAUMDECKELS LINKS
aus £200,61
aus £200,61
# 011
MPN: 87934400
ABSTANDSHALTER
-Th. 1 mm- -Nicht mehr im Lieferumfang enthalten-
aus £2,18
aus £2,18
# 011
MPN: 87934500
ABSTANDSHALTER
-Th. 2 mm- -Nicht mehr im Lieferumfang enthalten-
aus £2,27
aus £2,27
# 012
MPN: 85833900
SCHRAUBEN
-M5 X 16-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 81972800
# 013
MPN: 83467200
SCHLOSSSCHLIEßER
aus £14,42
aus £14,42
# 014
MPN: 87258800
HECKDECKELGRIFF, KOMPL. MIT KABEL
-Gilt für GD-
aus £62,04
aus £62,04
# 014
MPN: 87513800
HECKDECKELGRIFF, KOMPL. MIT KABEL
-Nicht für GD-
aus £122,61
aus £122,61
# 015
MPN: 82926600
HALTERUNG FÜR MOTORRAUM-DECKELGRIFF
-Nicht für GD-
aus £67,82
aus £67,82
# 015
MPN: 83028900
HALTERUNG FÜR MOTORRAUM-DECKELGRIFF
-Gilt für GD-
aus £14,84
aus £14,84
# 016
MPN: 11626124
SCHRAUBEN
-M6 X 25-
aus £0,85
aus £0,85
# 017
MPN: 217854
CLIP
aus £0,53
aus £0,53
# 018
MPN: 14569480
CLIP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 81580800
# 019
MPN: 14569680
CLIP
aus £0,47
aus £0,47
# 020
MPN: 14059214
NUSS
aus £0,47
aus £0,47
# 021
MPN: 12647604
Scheibe
aus £0,47
aus £0,47
# 022
MPN: 67161800
STOSSDÄMPFER
aus £21,53
aus £21,53
Dieses Teil ersetzt die Teilenummer 69773300
# 023
MPN: 84076100
MOTORRAUM-DECKELSCHLOSS
aus £40,43
aus £40,43
# 024
MPN: 87231800
Motorraumdeckel-Sperrscheibe
-Th. 1 mm-
aus £4,50
aus £4,50
# 025
MPN: 87231900
Motorraumdeckel-Sperrscheibe
-Th. 3 mm-
aus £4,11
aus £4,11
# 026
MPN: 87232000
VERSCHLUSS-ABSTANDSHALTER
aus £1,72
aus £1,72
# 027
MPN: 88158700
ABSTANDSHALTER
-Gültig bis zur Erschöpfung-
aus £2,07
aus £2,07
# 028
MPN: 85833700
SCHRAUBEN
-M5 X 10-
aus £0,47
aus £0,47
# 028
MPN: 85833900
SCHRAUBEN
-M5 X 16- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 85833700-
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 81972800
