0113 - KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE

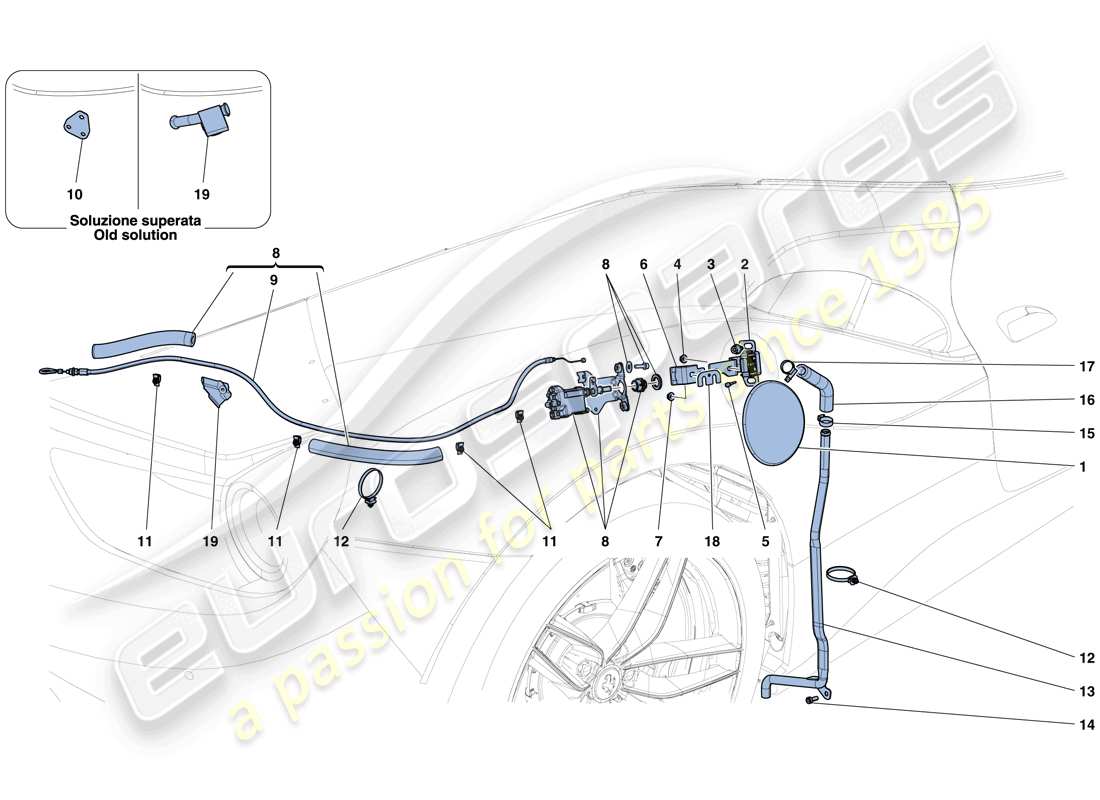

Ferrari 488 Spider (USA) FUEL FILLER FLAP AND CONTROLS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 808624
KRAFTSTOFFEINFÜLLKLAPPE
-Carbon- -Für Fahrzeuge bis Baugruppen-Nr. 158363, zusätzlich Scharnier 807848, Ref.-Nr. bestellen. 2-
aus £408,66
aus £408,66
Dieses Teil ersetzt die Teilenummer 86937800
# 001
MPN: 86621411
KRAFTSTOFFEINFÜLLKLAPPE
-Standard- -Anwendbar bis Ass. Nr. 158363- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 86937800
KRAFTSTOFFEINFÜLLKLAPPE
-Kohlenstoff- -Nicht mehr lieferbar- -Ersetzt durch 808624-
Ersetzung
Ersetzung
# 001
MPN: 985807846
KOMPL. KRAFTSTOFFEINFÜLLKLAPPE
-Standard- -Für Fahrzeuge bis Baugruppen-Nr. 158363 zusätzlich Scharnier 807848 Bestell-Nr. bestellen. 2- – Anwendbar ab Ass. Nr. 158364- – Anwendbar nach Erschöpfung von 86621411-
aus £102,07
aus £102,07
Dieses Teil ersetzt die Teilenummer 86621411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 807848
KOMPL. SCHARNIER
-Für Fahrzeuge bis Baugruppen-Nr. 158363, zusätzlich Tankklappe 985807846 oder 808624 Ref.2- bestellen -Gültig ab Baugruppen-Nr. Nr. 158364- – Anwendbar nach Erschöpfung von 86478900-
aus £29,18
aus £29,18
Dieses Teil ersetzt die Teilenummer 86478900 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 86478900
KOMPL. SCHARNIER
-Anwendbar bis Ass. Nr. 158363- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 003
MPN: 85158100
SCHRAUBEN
aus £0,67
aus £0,67
# 004
MPN: 14059111
NUSS
aus £0,47
aus £0,47
# 005
MPN: 81802300
GUMMIAUFLAGE
aus £0,69
aus £0,69
# 006
MPN: 82249400
SCHLIEßPLATTE
aus £2,45
aus £2,45
# 007
MPN: 14059111
NUSS
aus £0,47
aus £0,47
# 008
MPN: 85143200
KOMPL. STELLANTRIEB DER KRAFTSTOFFEINFÜLLKLAPPE
-Anwendbar ab Ass. Nr. 133737-
aus £24,01
aus £24,01
# 008
MPN: 86881700
KOMPL. STELLANTRIEB DER KRAFTSTOFFEINFÜLLKLAPPE
-Anwendbar bis Ass. Nr. 133736-
aus £93,05
aus £93,05
# 009
MPN: 86934400
BOWDENZUG DER KRAFTSTOFFEINFÜLLKLAPPE
aus £185,59
aus £185,59
# 010
MPN: 87337300
BOWDENZUGHALTERUNG FÜR KRAFTSTOFFEINFÜLLKLAPPE
-Anwendbar bis Ass. Nr. 133736-
Ersetzung
Ersetzung
# 011
MPN: 14569480
CLIP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 81580800
# 012
MPN: 217854
CLIP
aus £0,53
aus £0,53
# 013
MPN: 87550700
STARRES KRAFTSTOFFABFLUSSROHR
aus £118,94
aus £118,94
# 014
MPN: 13027024
SCHRAUBEN
aus £0,47
aus £0,47
# 015
MPN: 13433570
KRAGEN
aus £0,47
aus £0,47
# 016
MPN: 87550800
GUMMI-SCHLAUCHVERBINDUNG
aus £40,86
aus £40,86
# 017
MPN: 161490
KRAGEN
aus £1,02
aus £1,02
# 018
MPN: 81619400
ABSTANDSHALTER
aus £2,87
aus £2,87
# 019
MPN: 87851300
KABELTÜRME DES STELLANTRIEBSSEILS
-Anwendbar ab Ass. Nr. 133737- -Nicht mehr lieferbar- -Ersetzt durch 87950100-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 87337300
# 019
MPN: 87950100
KABELTÜRME DES STELLANTRIEBSSEILS
-Anwendbar ab Ass. Nr. 133737-
aus £3,35
aus £3,35
Dieses Teil ersetzt die Teilenummer 87851300
