103 - Körperschale – innere Elemente

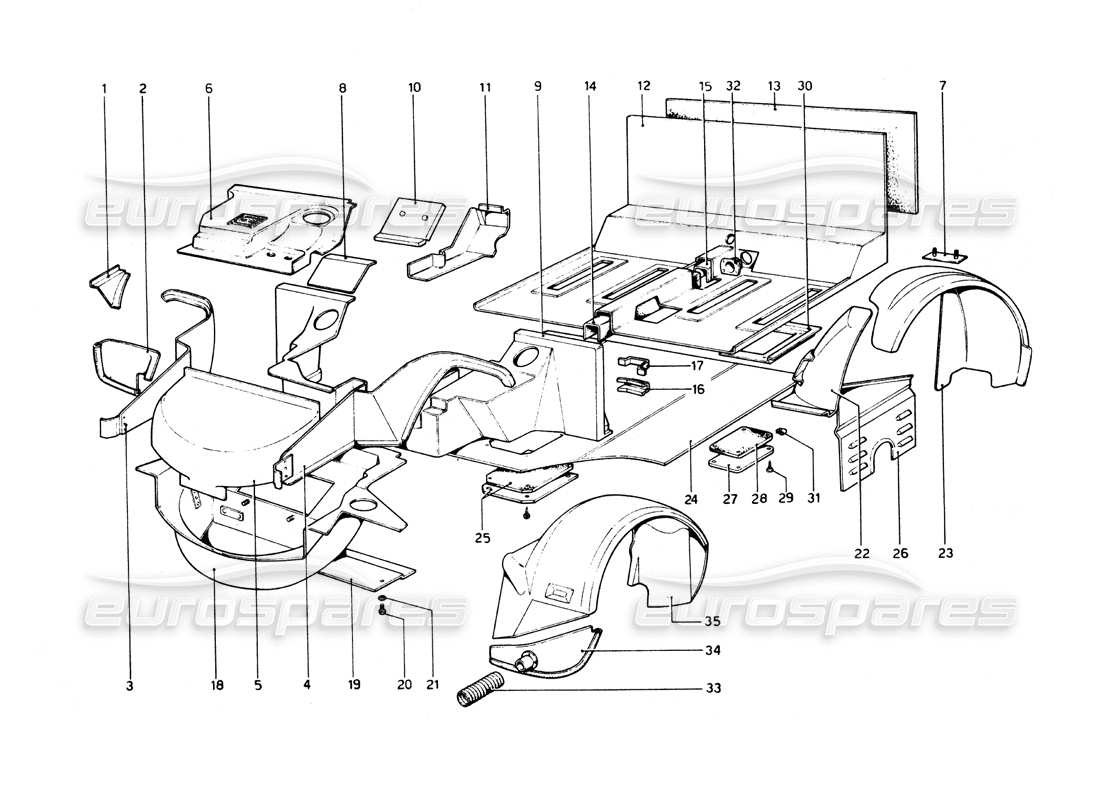

Ferrari 512 BB Body Shell - Inner Elements Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 50156504
UNTERSTÜTZUNG
aus £15,32
aus £15,32
# 002
MPN: 50087402
SCHOTT FÜR Tubi AC
aus £86,60
aus £86,60
# 003
MPN: 50317007
RECHTER SCHOTT-KOFFERRAUM
aus £329,27
aus £329,27
# 004
MPN: 50317106
PARATIA LATERALE SX VANO BAULE
aus £329,27
aus £329,27
# 005
MPN: 50317403
ZENTRALER SCHOTTABTEIL, STAMMABTEIL
aus £352,02
aus £352,02
# 006
MPN: 50306109
PARATIA SUPERIORE PIANALE ANT.
Nichtwert pro GD
aus £186,08
aus £186,08
# 006
MPN: 50351004
PARATIA SUPERIORE PIANALE ANT.
Vale pro GD
# 007
MPN: 50328103
HALTERUNG / UNTERSTÜTZUNG
aus £12,70
aus £12,70
# 008
MPN: 50073907
UNTERE PEDALSCHUTZ
Nichtwert pro GD
aus £80,01
aus £80,01
# 008
MPN: 50167006
UNTERE PEDALSCHUTZ
Vale pro GD
aus £76,20
aus £76,20
# 009
MPN: 50306208
VORDERE PLATTFORM
Nichtwert pro GD
Ersetzung
Ersetzung
# 009
MPN: 50343607
VORDERE PLATTFORM
Vale pro GD
aus £895,30
aus £895,30
# 010
MPN: 50073709
OBERES PEDALSCHUTZ
Nichtwert pro GD
aus £39,35
aus £39,35
# 010
MPN: 50167303
OBERES PEDALSCHUTZ
Vale pro GD
# 011
MPN: 50305804
PORT FÜR VORDERE PLATTFORM
Nichtwert pro GD
aus £75,57
aus £75,57
# 011
MPN: 50350909
PORT FÜR VORDERE PLATTFORM
Vale pro GD
aus £121,68
aus £121,68
# 012
MPN: 50305705
PLATTFORM
aus £765,17
aus £765,17
# 013
MPN: 50201508
ISOLIERUNG DES HINTEREN BODENS
aus £56,58
aus £56,58
# 014
MPN: 50077007
ISOLIERUNG FÜR DEN MITTELTUNNEL
aus £57,48
aus £57,48
# 015
MPN: 50202209
HINTERE ISOLIERUNG FÜR ZENTRALEN TUNNEL
aus £18,04
aus £18,04
# 016
MPN: 50079706
UNTERSTÜTZUNG
# 017
MPN: 50156603
UNTERSTÜTZUNG
Nichtwert pro GD
# 017
MPN: 50169002
UNTERSTÜTZUNG
Vale pro GD
# 018
MPN: 50315803
RESERVERADBEHÄLTER
aus £519,75
aus £519,75
# 019
MPN: 50131804
SOTTOPIANALE ANTERIORE
aus £45,31
aus £45,31
# 020
MPN: 20146601
SCHRAUBEN
Ersetzung
Ersetzung
# 021
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 50320803
PARASASSI-POST. DX
aus £362,20
aus £362,20
# 022
MPN: 50320902
PARASASSI-POST. SX
aus £344,95
aus £344,95
# 023
MPN: 16323300
Radkasten-Gummisatz
aus £131,25
aus £131,25
# 023
MPN: 16323301
Radkasten-Gummisatz
# 023
MPN: 50304807
PASSARUOTA-POST. DX
aus £194,25
aus £194,25
# 023
MPN: 50304906
PASSARUOTA-POST. SX
aus £349,60
aus £349,60
# 024
MPN: 50315001
SOTTOPIANALE COMPLETO DI COPERCHI
Nichtwert pro GD
aus £577,81
aus £577,81
# 024
MPN: 50350800
SOTTOPIANALE COMPLETO DI COPERCHI
Vale pro GD
aus £1.106,51
aus £1.106,51
# 025
MPN: 40259509
ABDECKUNG
aus £33,28
aus £33,28
Dieses Teil ersetzt die Teilenummer 40077802
# 026
MPN: 50001106
RECHTE MOTORABDECKUNG
aus £602,87
aus £602,87
# 026
MPN: 50001205
RIPARO MOTORE SX
# 027
MPN: 50202100
ABDECKUNG
aus £7,08
aus £7,08
# 028
MPN: 50202001
Dichtung
aus £4,24
aus £4,24
# 029
MPN: 17671106
SCHRAUBEN
aus £0,47
aus £0,47
# 030
MPN: 50201904
BREMSSCHUTZKASTEN
Ersetzung
Ersetzung
# 031
MPN: 20273603
CLIP
aus £0,65
aus £0,65
Dieses Teil ersetzt die Teilenummer 20273602
# 032
MPN: 40081200
BUSCH
aus £6,28
aus £6,28
# 033
MPN: 50021302
ROHR
Ersetzung
Ersetzung
# 034
MPN: 50305200
PARASASSI-AMEISE. DX
aus £227,33
aus £227,33
# 034
MPN: 50305309
PARASASSI-AMEISE. SX
aus £280,53
aus £280,53
# 035
MPN: 50002203
PASSARUOTA AMEISE. DX
aus £1.184,50
aus £1.184,50
# 035
MPN: 50002302
PASSARUOTA AMEISE. SX
aus £1.184,50
aus £1.184,50
