024 - Bremshydrauliksystem

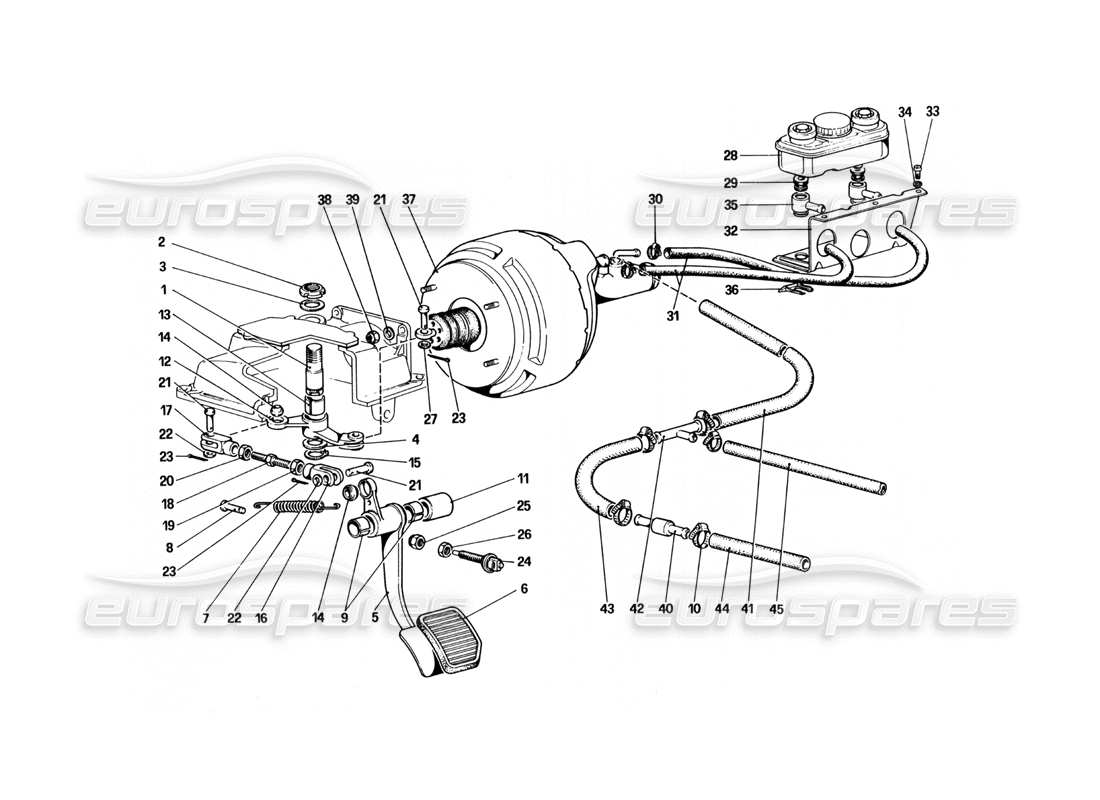

Ferrari 512 BBi Brake Hydraulic System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 308BMRK
Hauptbremszylinder-Dichtungssatz
Umbausatz
# 001
MPN: 106081
PIVOT-UNTERSTÜTZUNG
aus £22,15
aus £22,15
Dieses Teil ersetzt die Teilenummer 104906 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 106082
RINGMUTTER
Ersetzung
Ersetzung
# 003
MPN: 106084
RONDCLLA
aus £5,61
aus £5,61
# 004
MPN: 108382
Scheibe
aus £8,49
aus £8,49
# 005
MPN: 107249
PEDALE FR.ENO
aus £353,98
aus £353,98
Dieses Teil ersetzt die Teilenummer 106259
# 006
MPN: 106950
PEDALSCHUTZGUMMI
aus £11,52
aus £11,52
# 007
MPN: 104895
MO, ABER PEDAL-RÜCKRUF
aus £3,08
aus £3,08
# 008
MPN: 104896
PEI NO TENUTA MOLLA
aus £13,84
aus £13,84
# 009
MPN: 103163
BUSCH
aus £4,50
aus £4,50
# 010
MPN: 13000390
JUBILÄUMSCLIP
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 104903
ABSTANDSHALTER
aus £17,54
aus £17,54
# 012
MPN: 108313
HEBEL
aus £31,54
aus £31,54
Dieses Teil ersetzt die Teilenummer 107205 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 100787
BUSCH
aus £5,76
aus £5,76
Dieses Teil ersetzt die Teilenummer 101315 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 100424
SNODO SFEI ICO
aus £62,27
aus £62,27
# 015
MPN: 11066876
SEEGER-RING
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11066875
# 016
MPN: 104910
GABEL
aus £3,84
aus £3,84
# 017
MPN: 104911
FOICELLINO (FILETTO SX.)
aus £9,40
aus £9,40
# 018
MPN: 104912
SCHRAUBEN
aus £8,90
aus £8,90
# 019
MPN: 103157
CONTRODADO (FILETTO SX.)
aus £0,95
aus £0,95
# 020
MPN: 103160
SICHERUNGSMUTTER
aus £1,05
aus £1,05
# 021
MPN: 10033411
PIVOT
aus £42,00
aus £42,00
Dieses Teil ersetzt die Teilenummer 10033441 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 103167
Scheibe
aus £1,84
aus £1,84
# 023
MPN: 10796440
SPLIT PIN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 10796401 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 101663
BREMSLICHTSCHALTER (2 ANSCHLÜSSE)
aus £22,01
aus £22,01
Dieses Teil ersetzt die Teilenummer 4177124 - und 13 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 101662
NUSS
aus £2,53
aus £2,53
Dieses Teil ersetzt die Teilenummer 660523
# 026
MPN: 10791211
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10791215 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 10730521
Scheibe
aus £1,27
aus £1,27
Dieses Teil ersetzt die Teilenummer 10730501, die wir auf Lager haben
# 028
MPN: 108802/A
BREMSBEHÄLTER
(Benditalia)
aus £100,00
aus £100,00
Dieses Teil ersetzt die Teilenummer 119566, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 108802/B
BREMSBEHÄLTER-SCHWIMMER-KIT
# 028
MPN: 95691500
VASCHETTA PET LIQUIDO FRENI
aus £222,68
aus £222,68
Dieses Teil ersetzt die Teilenummer 101388
# 029
MPN: 175189
SIEGELRING
aus £14,14
aus £14,14
Dieses Teil ersetzt die Teilenummer 106625
# 030
MPN: 12179090
JUBILÄUMSCLIP
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102721
# 031
MPN: 114263
ROHR, DAS DIE FACHANSCHLÜSSE MIT DEM BREMSSERVO VERBINDET
aus £43,61
aus £43,61
# 032
MPN: 113115
UNTERSTÜTZUNG
aus £81,10
aus £81,10
# 033
MPN: 13276011
SCHRAUBEN
aus £13,53
aus £13,53
# 034
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 113116
RACCOIDO PER VASCHETTA
aus £18,00
aus £18,00
Dieses Teil ersetzt die Teilenummer 173824 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 110810
PLATTE
aus £0,70
aus £0,70
Dieses Teil ersetzt die Teilenummer 994922 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 105230
KOMPLETTE BREMSSERVO-PUMPE
(verwenden Sie 151471)
Ersetzung
Ersetzung
# 037
MPN: 111338/A
LHD-BREMSPUMPE
(nur Linkslenker)
aus £395,00
aus £395,00
Dieses Teil ersetzt die Teilenummer 681075/A - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 111338/C
RHD-BREMSPUMPE
aus £295,00
aus £295,00
# 037
MPN: 151471
Linkslenker-Bremskraftverstärker und Pumpe
aus £2.827,39
aus £2.827,39
Dieses Teil ersetzt die Teilenummer 133568 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 16104411
NUSS
aus £0,53
aus £0,53
# 039
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 040
MPN: 128435
RÜCKSCHLAGVENTIL
aus £135,02
aus £135,02
Dieses Teil ersetzt die Teilenummer 101538 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 110749
ROHR VOM BREMSSERVO ZUM 3 WEG
Ersetzung
Ersetzung
# 042
MPN: 105859
KRAWATTE VIE
aus £19,61
aus £19,61
# 043
MPN: 117254
ROHR VOM WEG 3 ZUM RÜCKSCHLAGVENTIL
aus £4,17
aus £4,17
# 044
MPN: 111023
TUBO DALLA VALVOLA AL COLLETTORC
aus £55,14
aus £55,14
# 045
MPN: 116883
SCHLAUCH VOM WEG 3 ZUR VAKUUMPUMPE
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 105862
