033 - Wellenräder verlegen

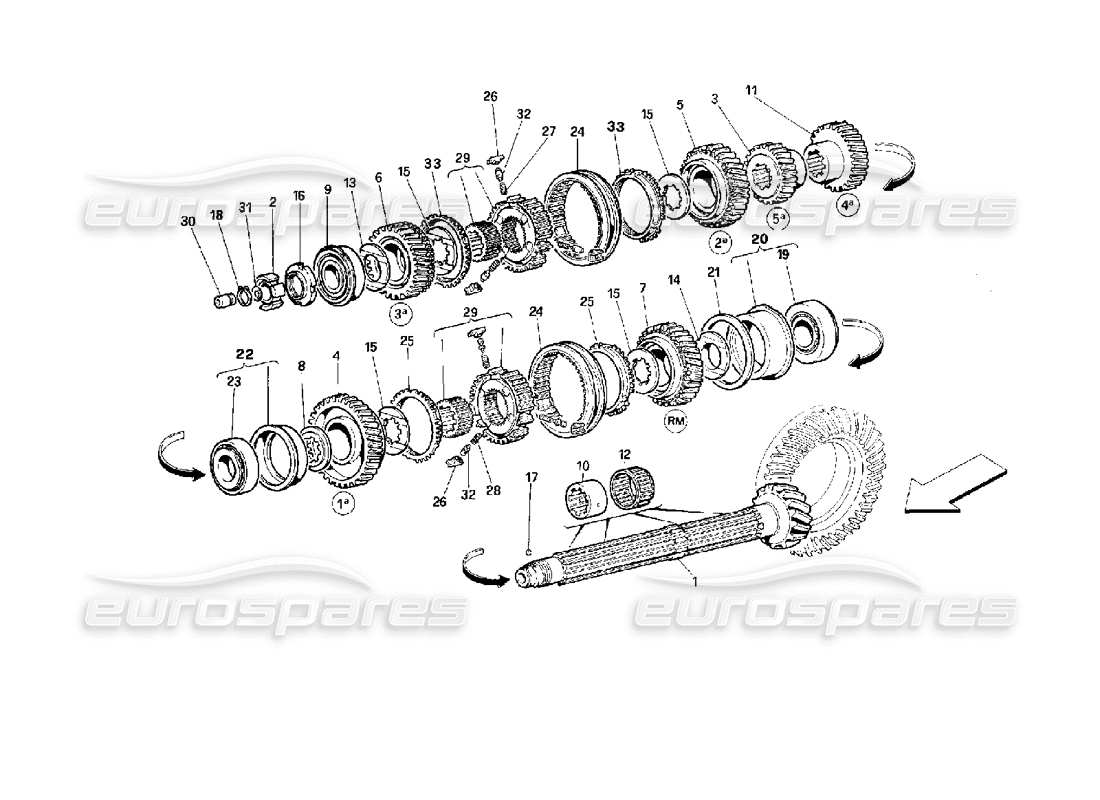

Ferrari 512 M Lay Shaft Gears Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                            #
                                                            Artikelnummer
                                                            Beschreibung
                                                            Preis
                                                            # 001
                                                            MPN: 110013
                                                            Ritzelwelle (Übersetzungsverhältnis 14/45)
                                                            Verwendung: 110016
                                                            Ersetzung
                                                            Ersetzung
                                                            # 001
                                                            MPN: 163745
                                                            Angetriebene Welle
                                                            - Nicht als Ersatzteil - Mit Tellerrad und Ritzel 168969
                                                            # 002
                                                            MPN: 116352
                                                            ZAHNRAD
                                                            - Gültig bis Getriebe-Nr. 396
                                                            aus £12,82
                                                            aus £12,82
                                                            # 002
                                                            MPN: 163659
                                                            ZAHNRAD
                                                            - Gültig ab Getriebe-Nr. 397
                                                            aus £246,17
                                                            aus £246,17
                                                            # 003
                                                            MPN: 156714
                                                            5TH SPEED-ZAHNRAD
                                                            aus £1.885,48
                                                            aus £1.885,48
                                                            # 004
                                                            MPN: 156430
                                                            1ST SPEED-ZAHNRAD
                                                            aus £956,65
                                                            aus £956,65
                                                            # 005
                                                            MPN: 156432
                                                            2ND SPEED-ZAHNRAD
                                                            aus £1.258,27
                                                            aus £1.258,27
                                                            # 006
                                                            MPN: 136343
                                                            3RD SPEED-ZAHNRAD
                                                            aus £1.104,18
                                                            aus £1.104,18
                                                            # 007
                                                            MPN: 136346
                                                            RÜCKWÄRTSGANG
                                                            aus £498,58
                                                            aus £498,58
                                                            # 008
                                                            MPN: 110177
                                                            ABSTANDSHALTER ZWISCHEN 1ST GESCHWINDIGKEIT UND LAGER, 6,00 MM. DICKE
                                                            aus £17,78
                                                            aus £17,78
                                                            Dieses Teil ersetzt die Teilenummer 102977
                                                            # 008
                                                            MPN: 110178
                                                            DITTO, DICKE 6,10 MM.
                                                            aus £17,28
                                                            aus £17,28
                                                            Dieses Teil ersetzt die Teilenummer 102978
                                                            # 008
                                                            MPN: 110179
                                                            DITTO, DICKE 6,20 MM.
                                                            aus £17,93
                                                            aus £17,93
                                                            Dieses Teil ersetzt die Teilenummer 102979
                                                            # 008
                                                            MPN: 110180
                                                            DITTO, DICKE 6,30 MM.
                                                            aus £38,04
                                                            aus £38,04
                                                            Dieses Teil ersetzt die Teilenummer 102980
                                                            # 008
                                                            MPN: 110181
                                                            DITTO, DICKE 6,40 MM.
                                                            aus £32,72
                                                            aus £32,72
                                                            Dieses Teil ersetzt die Teilenummer 102981
                                                            # 008
                                                            MPN: 130985
                                                            DITTO, DICKE 6,50 MM.
                                                            aus £82,22
                                                            aus £82,22
                                                            # 008
                                                            MPN: 130986
                                                            DITTO, DICKE 6,60 MM.
                                                            aus £82,22
                                                            aus £82,22
                                                            # 008
                                                            MPN: 130987
                                                            DITTO, DICKE 6,70 MM.
                                                            aus £76,94
                                                            aus £76,94
                                                            # 009
                                                            MPN: 103030
                                                            VORDERES LAGER
                                                            aus £129,58
                                                            aus £129,58
                                                            Dieses Teil ersetzt die Teilenummer 101605 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
                                                            # 010
                                                            MPN: 104704
                                                            ROLLENRENNEN FÜR 1ST, 2ND, 3RD, GESCHWINDIGKEIT UND RÜCKWÄRTSGÄNGE
                                                            aus £418,41
                                                            aus £418,41
                                                            # 011
                                                            MPN: 156717
                                                            4TH SPEED-ZAHNRAD
                                                            aus £808,39
                                                            aus £808,39
                                                            # 012
                                                            MPN: 101604
                                                            ROLLENKÄFIG FÜR 1ST 2ND 3RD GÄNGE UND RÜCKWÄRTSGÄNGE
                                                            aus £105,20
                                                            aus £105,20
                                                            # 013
                                                            MPN: 110176
                                                            ABSTANDSHALTER
                                                            aus £253,32
                                                            aus £253,32
                                                            # 014
                                                            MPN: 110174
                                                            ABSTANDSHALTER
                                                            aus £59,65
                                                            aus £59,65
                                                            # 015
                                                            MPN: 110175
                                                            ABSTANDSHALTER
                                                            Größe: 36-40-3.2
                                                            aus £177,36
                                                            aus £177,36
                                                            # 016
                                                            MPN: 153068
                                                            RINGMUTTER
                                                            - Gültig bis Getriebe-Nr. 396
                                                            aus £70,35
                                                            aus £70,35
                                                            Dieses Teil ersetzt die Teilenummer 100729 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                            # 016
                                                            MPN: 163670
                                                            RINGMUTTER
                                                            - Gültig ab Getriebe-Nr. 397
                                                            aus £20,53
                                                            aus £20,53
                                                            # 016
                                                            MPN: 163684
                                                            RINGMUTTER
                                                            - Gültig ab Getriebe-Nr. 397
                                                            aus £10,25
                                                            aus £10,25
                                                            # 017
                                                            MPN: 10-16-11
                                                            BALL
                                                            aus £0,47
                                                            aus £0,47
                                                            # 018
                                                            MPN: 11067376
                                                            STOPPRING
                                                            aus £1,11
                                                            aus £1,11
                                                            Dieses Teil ersetzt die Teilenummer 11067375
                                                            # 019
                                                            MPN: 101636
                                                            LAGER, ACHSENSEITE
                                                            aus £99,09
                                                            aus £99,09
                                                            # 020
                                                            MPN: 148669
                                                            KOMPLETTE BUCHSE FÜR LAGER
                                                            aus £473,78
                                                            aus £473,78
                                                            Dieses Teil ersetzt die Teilenummer 109609
                                                            # 021
                                                            MPN: 104725
                                                            EINSTELLSCHEIBE FÜR ZAHNRAD ​​UND RITZEL 2,00 MM. DICKE
                                                            aus £35,82
                                                            aus £35,82
                                                            # 021
                                                            MPN: 104726
                                                            DITTO, DICKE 2,10 MM.
                                                            aus £11,05
                                                            aus £11,05
                                                            # 021
                                                            MPN: 104727
                                                            DITTO, DICKE 2,20 MM.
                                                            aus £10,72
                                                            aus £10,72
                                                            # 021
                                                            MPN: 104728
                                                            DITTO, DICKE 2,30 MM.
                                                            aus £19,34
                                                            aus £19,34
                                                            # 021
                                                            MPN: 104729
                                                            DITTO, DICKE 2,40 MM.
                                                            aus £21,59
                                                            aus £21,59
                                                            # 021
                                                            MPN: 130979
                                                            DITTO, DICKE 2,50 MM.
                                                            aus £15,45
                                                            aus £15,45
                                                            # 021
                                                            MPN: 130980
                                                            DITTO, DICKE 2,60 MM.
                                                            aus £40,72
                                                            aus £40,72
                                                            # 021
                                                            MPN: 130981
                                                            DITTO, DICKE 2,70 MM.
                                                            aus £13,23
                                                            aus £13,23
                                                            # 021
                                                            MPN: 130982
                                                            DITTO, DICKE 2,80 MM.
                                                            aus £15,58
                                                            aus £15,58
                                                            # 021
                                                            MPN: 130983
                                                            DITTO, DICKE 2,90 MM.
                                                            aus £14,47
                                                            aus £14,47
                                                            # 021
                                                            MPN: 130984
                                                            DITTO, DICKE 3,00 MM.
                                                            aus £12,19
                                                            aus £12,19
                                                            # 022
                                                            MPN: 148670
                                                            KOMPLETTES LAGERGEHÄUSE
                                                            aus £222,34
                                                            aus £222,34
                                                            Dieses Teil ersetzt die Teilenummer 104730
                                                            # 023
                                                            MPN: 103031
                                                            MITTELLAGER
                                                            aus £168,43
                                                            aus £168,43
                                                            # 024
                                                            MPN: 131804
                                                            HÜLSE FÜR SYNCHRONISATOR
                                                            aus £1.067,17
                                                            aus £1.067,17
                                                            # 025
                                                            MPN: 156842
                                                            SYNCHROMING FÜR 1ST UND RÜCKWÄRTSGÄNGE
                                                            Ersetzung
                                                            Ersetzung
                                                            # 026
                                                            MPN: 106042
                                                            EINSATZ FÜR SYNCHRONISATOR
                                                            aus £77,52
                                                            aus £77,52
                                                            # 027
                                                            MPN: 154424
                                                            FEDER FÜR STIFTE
                                                            aus £1,44
                                                            aus £1,44
                                                            Dieses Teil ersetzt die Teilenummer 148248
                                                            # 028
                                                            MPN: 144670
                                                            FEDER FÜR STIFTE
                                                            aus £0,74
                                                            aus £0,74
                                                            # 029
                                                            MPN: 146230
                                                            SYNCHRONISATOR MIT BUCHSE
                                                            aus £338,83
                                                            aus £338,83
                                                            Dieses Teil ersetzt die Teilenummer 104711, die wir auf Lager haben
                                                            # 030
                                                            MPN: 104745
                                                            BUCHSE
                                                            aus £38,29
                                                            aus £38,29
                                                            # 031
                                                            MPN: 105329
                                                            DICHTUNGSRING
                                                            aus £1,45
                                                            aus £1,45
                                                            # 032
                                                            MPN: 144669
                                                            STIFT ZUM EINFÜGEN
                                                            aus £27,83
                                                            aus £27,83
                                                            # 033
                                                            MPN: 106040
                                                            SYNCHROMING
                                                            aus £795,00
                                                            aus £795,00
