ferrari 512 m bremshydrauliksystem -nicht für gd- teilediagramm

036 - Bremshydrauliksystem -Nicht für GD-

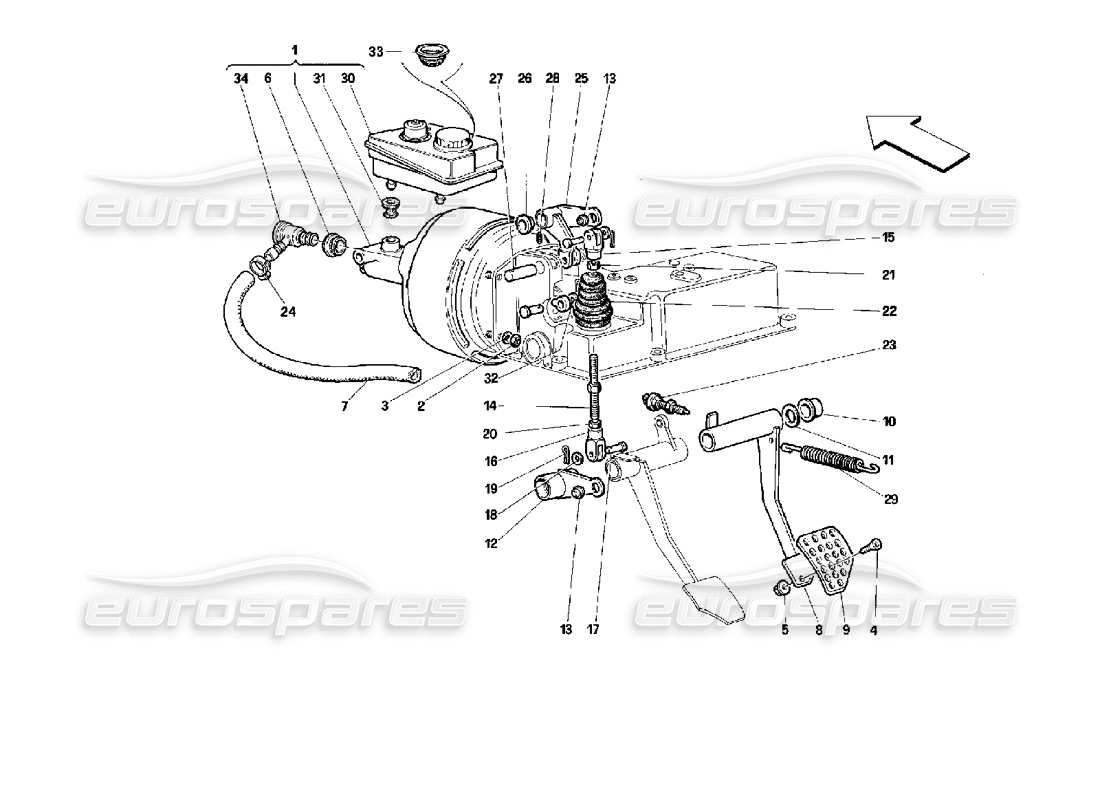

Ferrari 512 M Brake Hydraulic System -Not for GD- Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                                      #
                                                                      Artikelnummer
                                                                      Beschreibung
                                                                      Preis
                                                                      # 001
                                                                      MPN: 151471
                                                                      Linkslenker-Bremskraftverstärker und Pumpe
                                                                      aus £1.200,00
                                                                      aus £1.200,00
                                                                      Dieses Teil ersetzt die Teilenummer 133568 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                      # 002
                                                                      MPN: 101139
                                                                      NUSS
                                                                      aus £0,53
                                                                      aus £0,53
                                                                      Dieses Teil ersetzt die Teilenummer 16104425
                                                                      # 003
                                                                      MPN: 12601374
                                                                      Scheibe
                                                                      aus £0,53
                                                                      aus £0,53
                                                                      Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                      # 004
                                                                      MPN: 14441324
                                                                      SCHRAUBEN
                                                                      aus £0,53
                                                                      aus £0,53
                                                                      # 005
                                                                      MPN: 14058411
                                                                      NUSS
                                                                      aus £0,53
                                                                      aus £0,53
                                                                      # 006
                                                                      MPN: 151475
                                                                      KABELTÜLLE
                                                                      aus £8,94
                                                                      aus £8,94
                                                                      # 007
                                                                      MPN: 151477
                                                                      GUMMISCHLAUCH
                                                                      aus £37,08
                                                                      aus £37,08
                                                                      # 008
                                                                      MPN: 163882
                                                                      BREMSPEDAL
                                                                      aus £155,49
                                                                      aus £155,49
                                                                      # 009
                                                                      MPN: 163865
                                                                      PLATTE
                                                                      aus £78,42
                                                                      aus £78,42
                                                                      # 010
                                                                      MPN: 124686
                                                                      BUSCH
                                                                      aus £4,76
                                                                      aus £4,76
                                                                      # 011
                                                                      MPN: 112127
                                                                      UNTERSCHEIBE 0,9 MM.
                                                                      aus £0,54
                                                                      aus £0,54
                                                                      # 011
                                                                      MPN: 112128
                                                                      UNTERSCHEIBE 1,0 MM.
                                                                      aus £25,17
                                                                      aus £25,17
                                                                      # 011
                                                                      MPN: 112129
                                                                      UNTERSCHEIBE 1,1 MM.
                                                                      aus £0,54
                                                                      aus £0,54
                                                                      # 011
                                                                      MPN: 112130
                                                                      UNTERSCHEIBE 1,2 MM.
                                                                      aus £0,54
                                                                      aus £0,54
                                                                      # 011
                                                                      MPN: 112131
                                                                      UNTERSCHEIBE 1,3 MM.
                                                                      aus £0,54
                                                                      aus £0,54
                                                                      # 012
                                                                      MPN: 121217
                                                                      BREMSRELAISHEBEL
                                                                      aus £25,21
                                                                      aus £25,21
                                                                      # 013
                                                                      MPN: 100424
                                                                      KUGELGELENK
                                                                      aus £62,27
                                                                      aus £62,27
                                                                      # 014
                                                                      MPN: 148822
                                                                      SPURSTANGE
                                                                      aus £13,83
                                                                      aus £13,83
                                                                      # 015
                                                                      MPN: 104910
                                                                      GABEL, RECHTES GEWINDE
                                                                      aus £4,22
                                                                      aus £4,22
                                                                      # 016
                                                                      MPN: 104911
                                                                      GABEL, LINKES GEWINDE
                                                                      aus £10,33
                                                                      aus £10,33
                                                                      # 017
                                                                      MPN: 10033414
                                                                      STIFT
                                                                      aus £8,63
                                                                      aus £8,63
                                                                      Dieses Teil ersetzt die Teilenummer 10033411, die wir auf Lager haben
                                                                      # 018
                                                                      MPN: 103167
                                                                      Scheibe
                                                                      aus £1,98
                                                                      aus £1,98
                                                                      # 019
                                                                      MPN: 10796440
                                                                      SPLIT PIN
                                                                      aus £0,71
                                                                      aus £0,71
                                                                      Dieses Teil ersetzt die Teilenummer 10796401 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                      # 020
                                                                      MPN: 11690911
                                                                      MUTTER, LINKES GEWINDE
                                                                      aus £1,14
                                                                      aus £1,14
                                                                      # 021
                                                                      MPN: 10788711
                                                                      MUTTER, RECHTES GEWINDE
                                                                      aus £0,39
                                                                      aus £0,39
                                                                      Dieses Teil ersetzt die Teilenummer 100965, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                      # 022
                                                                      MPN: 112157
                                                                      BALG
                                                                      aus £0,50
                                                                      aus £0,50
                                                                      # 023
                                                                      MPN: 133555
                                                                      Bremslichtschalter
                                                                      aus £11,08
                                                                      aus £11,08
                                                                      # 024
                                                                      MPN: 13000390
                                                                      KLEMME
                                                                      aus £0,53
                                                                      aus £0,53
                                                                      Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                      # 025
                                                                      MPN: 148788
                                                                      BREMSVERSTÄRKER-STEUERHEBEL
                                                                      aus £118,93
                                                                      aus £118,93
                                                                      # 026
                                                                      MPN: 124586
                                                                      BUSCH
                                                                      aus £5,58
                                                                      aus £5,58
                                                                      # 027
                                                                      MPN: 124714
                                                                      STÜTZSTIFT DES RELAISHEBELS
                                                                      aus £52,24
                                                                      aus £52,24
                                                                      # 028
                                                                      MPN: 13736911
                                                                      SCHRAUBEN
                                                                      aus £0,47
                                                                      aus £0,47
                                                                      # 030
                                                                      MPN: 108802/A
                                                                      BREMSBEHÄLTER
                                                                      aus £73,63
                                                                      aus £73,63
                                                                      Dieses Teil ersetzt die Teilenummer 119566, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                      # 031
                                                                      MPN: 175189
                                                                      DICHTUNGSRING
                                                                      aus £14,14
                                                                      aus £14,14
                                                                      Dieses Teil ersetzt die Teilenummer 106625
                                                                      # 032
                                                                      MPN: 10730514
                                                                      Scheibe
                                                                      aus £0,54
                                                                      aus £0,54
                                                                      Dieses Teil ersetzt die Teilenummer 10730521, die wir auf Lager haben
                                                                      # 033
                                                                      MPN: 120735
                                                                      Filter
                                                                      aus £0,66
                                                                      aus £0,66
                                                                      # 034
                                                                      MPN: 144552
                                                                      UNION
                                                                      aus £1,82
                                                                      aus £1,82
