104 - Hinterer Rahmen

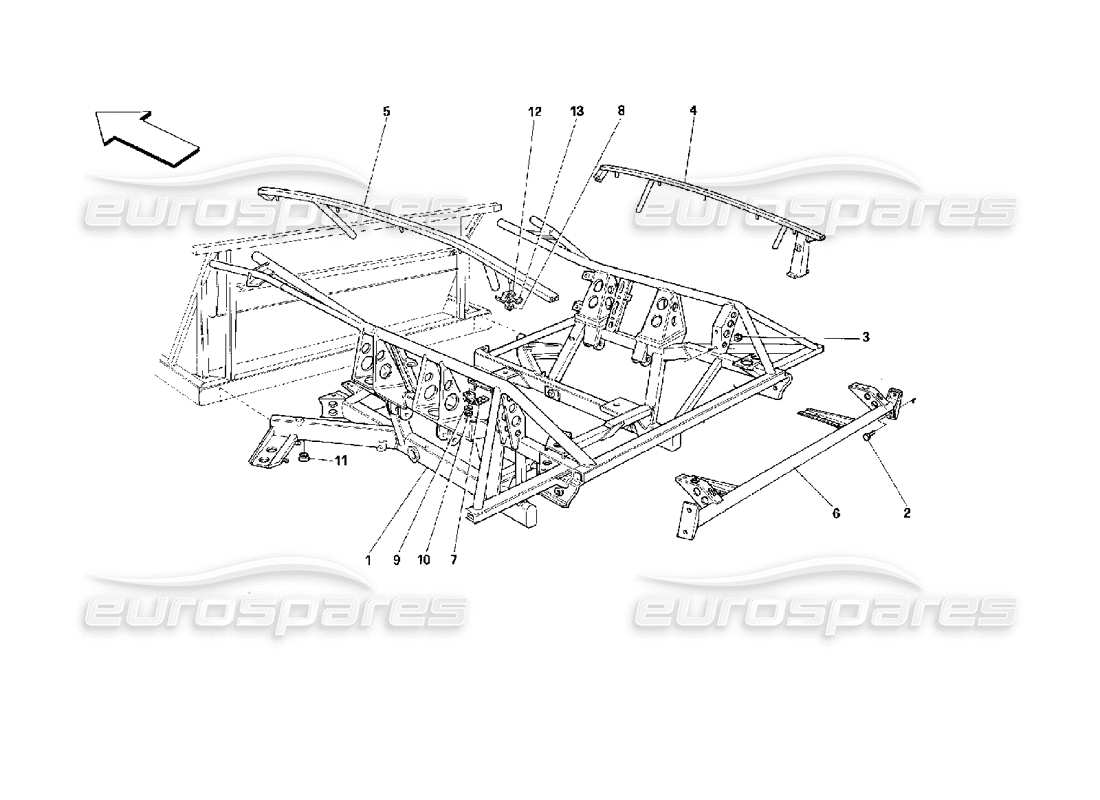

Ferrari 512 M Rear Frame Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 165699
HINTERER RAHMEN KOMPL.
- Nicht für USA, CDN, GB, ZA, AUS, CH, SA, J
# 000
MPN: 165700
HINTERER RAHMEN KOMPL.
- Gültig für die USA
# 000
MPN: 165701
HINTERER RAHMEN KOMPL.
- Gültig für CDN
# 000
MPN: 165703
HINTERER RAHMEN KOMPL.
- Gültig für GB und ZA
aus £3.307,89
aus £3.307,89
# 000
MPN: 165704
HINTERER RAHMEN KOMPL.
- Gültig für AUS
# 000
MPN: 165705
HINTERER RAHMEN KOMPL.
- Gültig für CH
# 000
MPN: 165706
HINTERER RAHMEN KOMPL.
- Gültig für SA
# 000
MPN: 165707
HINTERER RAHMEN KOMPL.
- Gültig für J
aus £7.155,79
aus £7.155,79
# 001
MPN: 63423000
KABELROHR
- Gültig für GD
aus £111,62
aus £111,62
# 002
MPN: 14360024
SCHRAUBEN
aus £0,47
aus £0,47
# 003
MPN: 149719
NUSS
Ersetzung
Ersetzung
# 004
MPN: 165697
RECHTER SEITLICHER QUERTRÄGER
aus £227,21
aus £227,21
# 005
MPN: 165698
LINKER SEITLICHER QUERTRÄGER
aus £191,40
aus £191,40
# 006
MPN: 148177
ABNEHMBARER QUERTRÄGER
- Nicht für CH
aus £1.219,96
aus £1.219,96
# 006
MPN: 153054
ABNEHMBARER QUERTRÄGER
- Gültig für CH
aus £3.220,25
aus £3.220,25
# 007
MPN: 151649
Halterung
aus £1,13
aus £1,13
# 008
MPN: 12575411
NUSS
Ersetzung
Ersetzung
# 009
MPN: 10519201
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519281
# 010
MPN: 12574011
NUSS
aus £0,47
aus £0,47
# 011
MPN: 62765100
Stecker
aus £0,47
aus £0,47
# 012
MPN: 151649
Halterung
aus £1,13
aus £1,13
# 013
MPN: 151649
Halterung
aus £1,13
aus £1,13
