Eurospares
021 - Schmierung

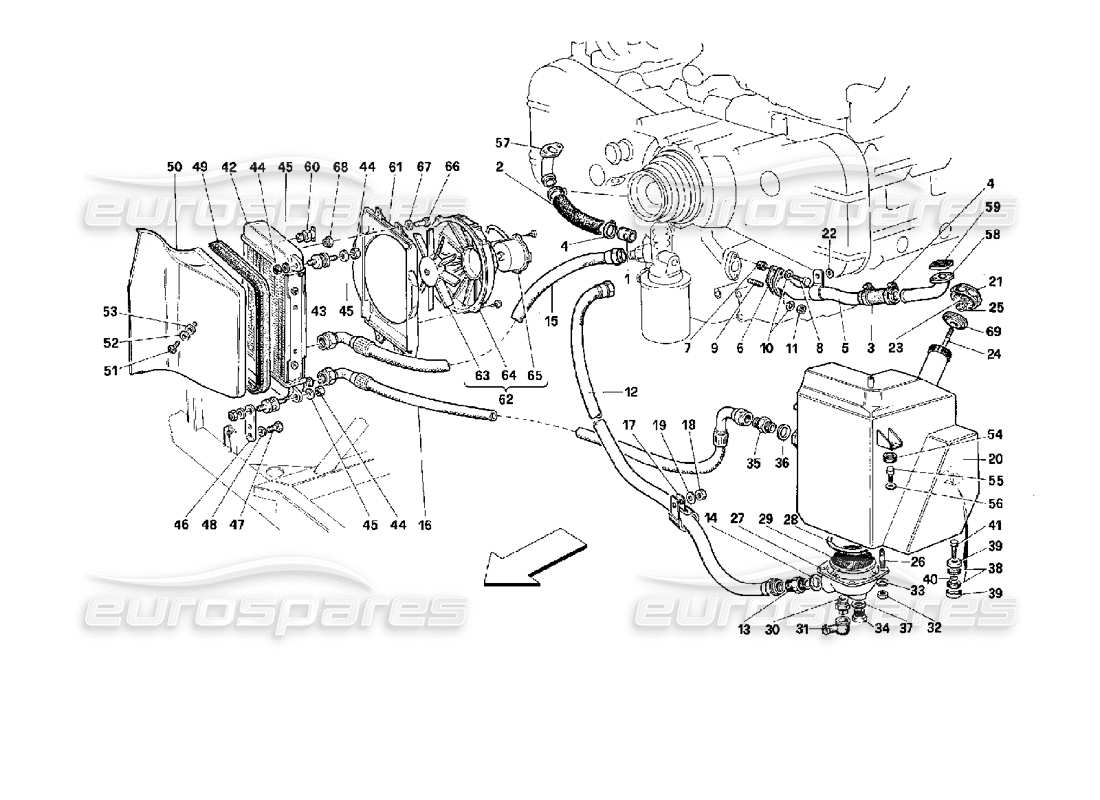

Ferrari 512 TR Lubrication Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 104561
UNION
aus £7,92
aus £7,92
# 002
MPN: 122828
ÄRMEL
aus £25,14
aus £25,14
Dieses Teil ersetzt die Teilenummer 104562
# 003
MPN: 122829
ÄRMEL
aus £15,65
aus £15,65
Dieses Teil ersetzt die Teilenummer 100077 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 12173090
KLEMME
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 105672
# 005
MPN: 149786
Linker Zylinder. KOPFÖLAUSPUFFROHR
aus £44,65
aus £44,65
# 006
MPN: 150193
Dichtung
aus £3,46
aus £3,46
Dieses Teil ersetzt die Teilenummer 104558 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 13525570
HELI-SPULE
aus £3,26
aus £3,26
Dieses Teil ersetzt die Teilenummer 109668
# 008
MPN: 10902324
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10902311, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 11500224
ZUCHT
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11500221 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 134041
NUSS
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 15896221
# 012
MPN: 146906
SCHLAUCH VOM BEHÄLTER ZUR PUMPE
aus £1.392,74
aus £1.392,74
# 013
MPN: 138149
UNION
aus £17,42
aus £17,42
# 014
MPN: 144485
Dichtung
aus £12,72
aus £12,72
# 015
MPN: 146905
SCHLAUCH VON DER PUMPE ZUM KÜHLER
aus £1.644,62
aus £1.644,62
# 016
MPN: 115147
ROHR VON DER 3-WEGVERBINDUNG ZUR KURBELGEHÄUSEVERBINDUNG
aus £2,86
aus £2,86
Dieses Teil ersetzt die Teilenummer 321332
# 016
MPN: 146904
SCHLAUCH VOM KÜHLER ZUM RESERVOIR
aus £253,66
aus £253,66
# 017
MPN: 106195
CLIP-HALTERUNG
aus £17,08
aus £17,08
# 018
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 019
MPN: 14496401
Scheibe
Ersetzung
Ersetzung
# 021
MPN: 145623
Stecker
aus £82,04
aus £82,04
Dieses Teil ersetzt die Teilenummer 139648 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 14496524
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496525 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 139646
ÖLMESSSTAB
aus £11,50
aus £11,50
Dieses Teil ersetzt die Teilenummer 124691, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210
# 026
MPN: 11500424
ZUCHT
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11500421
# 027
MPN: 125473
ÖLANSAUGVENTILATOR
aus £957,63
aus £957,63
# 028
MPN: 125521
ODER RING
(Mindestbestellmenge = 2)
aus £5,65
aus £5,65
# 029
MPN: 100332
Sumpffilter
aus £9,39
aus £9,39
Dieses Teil ersetzt die Teilenummer 240387 - und 9 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 148676
ÖL-THERMISTOR
aus £96,32
aus £96,32
# 031
MPN: 107003
SCHUTZKAPPE
aus £5,79
aus £5,79
# 032
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 033
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 10300771
KRAFTSTOFFABLASSSCHRAUBE
aus £0,50
aus £0,50
# 035
MPN: 138150
UNION
aus £17,12
aus £17,12
# 036
MPN: 144487
Dichtung
aus £6,05
aus £6,05
# 037
MPN: 10257060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10253060 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 107978
UNTERLAGE
aus £1,11
aus £1,11
# 039
MPN: 107979
DECKEL
aus £1,13
aus £1,13
# 040
MPN: 107980
BUSCH
aus £1,60
aus £1,60
# 041
MPN: 123029
SCHRAUBEN
aus £0,47
aus £0,47
# 042
MPN: 148519
ÖLKÜHLER
- Gültig bis zur Erschöpfung
Ersetzung
Ersetzung
# 042
MPN: 154568
ÖLKÜHLER
– Gültig nach Erschöpfung von 148519
aus £695,18
aus £695,18
Dieses Teil ersetzt die Teilenummer 148519 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 102947
PUFFER
aus £6,17
aus £6,17
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 045
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 149548
Halterung
aus £1,76
aus £1,76
# 047
MPN: 16296924
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 289834
# 048
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 049
MPN: 149533
Dichtung
aus £63,38
aus £63,38
Dieses Teil ersetzt die Teilenummer 118059
# 050
MPN: 149339
FÖRDERER
aus £18,08
aus £18,08
# 051
MPN: 10902521
SCHRAUBEN
aus £0,71
aus £0,71
# 052
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 053
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 054
MPN: 10397480
KABELTÜLLE
aus £1,86
aus £1,86
# 055
MPN: 125708
STIFT
aus £17,46
aus £17,46
# 056
MPN: 108242
Scheibe
aus £1,64
aus £1,64
# 057
MPN: 122826
ÖLAUSPUFFANSCHLUSS RECHTER ZYLINDERKOPF
aus £13,73
aus £13,73
# 058
MPN: 149808
ÖLAUSPUFFANSCHLUSS DES LINKEN ZYLINDERKOPFS
aus £35,02
aus £35,02
# 059
MPN: 150192
Dichtung
aus £2,80
aus £2,80
Dieses Teil ersetzt die Teilenummer 122823 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 060
MPN: 123277
TEMPERATURSCHALTER
- Gültig für CH
aus £123,19
aus £123,19
# 061
MPN: 140809
BEWÄLTIGEN
- Gültig für CH
aus £157,50
aus £157,50
# 062
MPN: 153431
VOLLSTÄNDIGER ELEKTROFAN
- Gültig für CH
aus £55,17
aus £55,17
# 063
MPN: 154223
LÜFTER
- Gültig für CH
aus £138,99
aus £138,99
# 064
MPN: 154224
FÖRDERER
- Gültig für CH
aus £102,72
aus £102,72
# 065
MPN: 154225
MOTOR
- Gültig für CH
aus £103,26
aus £103,26
# 066
MPN: 10902324
SCHRAUBEN
- Gültig für CH
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10902311, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 067
MPN: 14496401
Scheibe
- Gültig für CH
Ersetzung
Ersetzung
# 068
MPN: 12574211
NUSS
- Gültig für CH
aus £0,71
aus £0,71
# 069
MPN: 145625
Dichtung
Ersetzung
Ersetzung
