054 - Klimaanlage

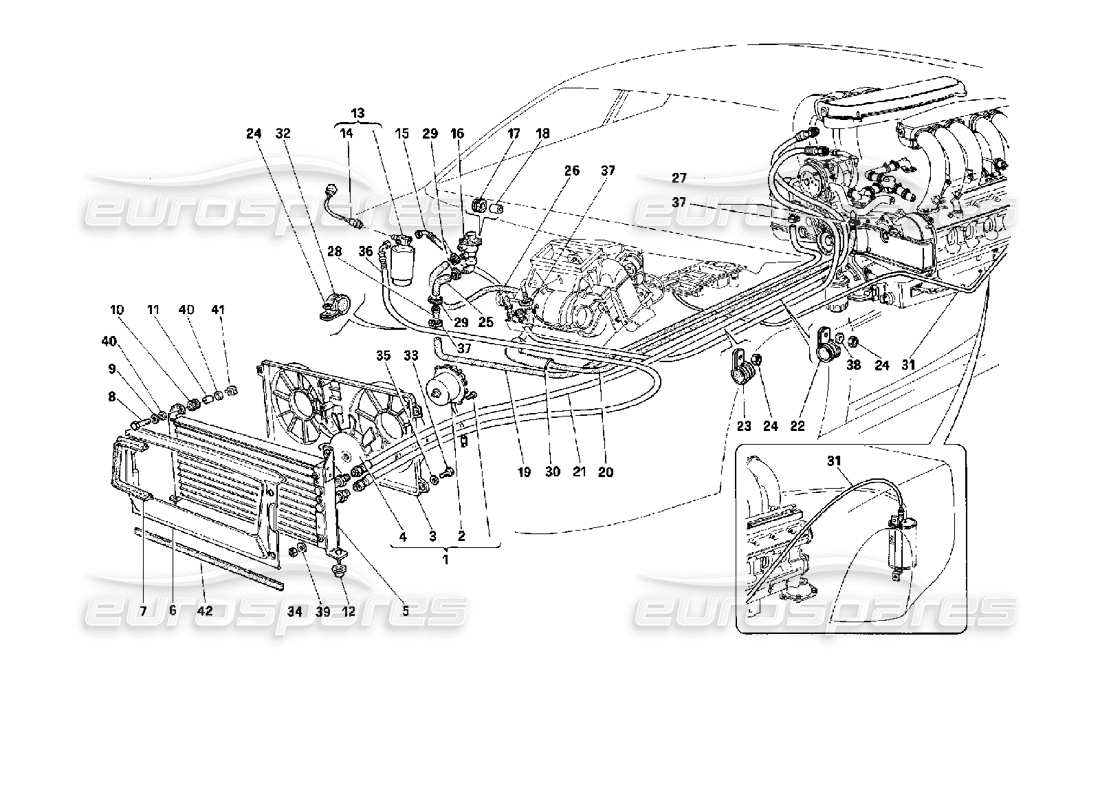

Ferrari 512 TR Air Conditioning System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 63370600
VOLLSTÄNDIGER ELEKTRO-LÜFTER
aus £215,92
aus £215,92
# 002
MPN: 152409
Klimaanlage. LÜFTERMOTOR
aus £135,68
aus £135,68
# 003
MPN: 63358800
LUFTFÖRDERER
aus £44,36
aus £44,36
# 004
MPN: 152412
LÜFTER
aus £24,96
aus £24,96
# 005
MPN: 63337600
AC-KONDENSATOR
aus £4.025,89
aus £4.025,89
# 006
MPN: 63028300
LUFTFÖRDERER ZUM KONDENSATOR
aus £428,22
aus £428,22
# 007
MPN: 63087700
Dichtung
aus £9,28
aus £9,28
# 008
MPN: 10902624
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10902621
# 009
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 103549
KABELTÜLLE
aus £0,64
aus £0,64
# 011
MPN: 103550
ABSTANDSHALTER
aus £1,94
aus £1,94
Dieses Teil ersetzt die Teilenummer 4130913
# 012
MPN: 137624
UNTERLAGE
aus £2,64
aus £2,64
# 013
MPN: 62655500
ENTWÄSSERUNGSFILTER MIT PRESSOSTAT
-Nicht für GD-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 62655600
# 013
MPN: 62655500
ENTWÄSSERUNGSFILTER MIT PRESSOSTAT
- Nicht für GD-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 62655600
# 013
MPN: 63638800
ENTWÄSSERUNGSFILTER MIT PRESSOSTAT
-Gültig für GD-
aus £160,85
aus £160,85
# 014
MPN: 62433300
PRESSOSTAT
aus £112,58
aus £112,58
Dieses Teil ersetzt die Teilenummer 64278900, die wir auf Lager haben
# 015
MPN: 124024
ROHR VOM FILTER ZUM VERDAMPFER
-Nicht für GD-
aus £140,99
aus £140,99
# 015
MPN: 152225
ROHR VOM FILTER ZUM VERDAMPFER
-Gültig für GD-
aus £71,76
aus £71,76
# 016
MPN: 61079000
ELEKTROMAGNETISCHES VENTIL
aus £906,02
aus £906,02
Dieses Teil ersetzt die Teilenummer 63241600
# 017
MPN: 103549
KABELTÜLLE
aus £0,64
aus £0,64
# 018
MPN: 103550
ABSTANDSHALTER
aus £1,94
aus £1,94
Dieses Teil ersetzt die Teilenummer 4130913
# 019
MPN: 124029
ROHR VOM ELEKTROMAGNETISCHEN VENTIL ZUM MOTOR
aus £116,07
aus £116,07
# 020
MPN: 124027
ROHR VOM MOTOR ZUM VERDAMPFER
aus £69,91
aus £69,91
# 021
MPN: 149762
ROHR VOM KOMPRESSOR ZUM KONDENSATOR
aus £103,27
aus £103,27
# 022
MPN: 119463
Halterung
aus £29,85
aus £29,85
# 023
MPN: 10441890
Halterung
aus £0,47
aus £0,47
# 024
MPN: 102948
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 125003
ROHR VOM ELEKTROMAGNETISCHEN VENTIL ZUR REDUZIERUNG
aus £17,53
aus £17,53
# 026
MPN: 61615000
ROHR VOM VERDAMPFER ZUM ELEKTROVENTILATOR
aus £60,83
aus £60,83
# 027
MPN: 149977
ROHR VOM VERDAMPFER ZUM KOMPRESSOR
-Nicht für GD-
aus £112,45
aus £112,45
# 027
MPN: 154108
ROHR VOM VERDAMPFER ZUM KOMPRESSOR
-Gültig für GD- -Gültig nach Erschöpfung des Lagerbestands von 149977
aus £143,38
aus £143,38
# 028
MPN: 124030
DIE ERMÄSSIGUNG
aus £5,72
aus £5,72
# 029
MPN: 13000490
KLEMME
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 61275000
ROHRISOLIERUNG
aus £68,78
aus £68,78
# 031
MPN: 62954400
ROHR VOM VAKUUMBEHÄLTER ZUM DRUCKTASTENFELD
aus £8,25
aus £8,25
# 032
MPN: 10441490
Halterung
aus £0,47
aus £0,47
# 033
MPN: 10903821
SCHRAUBEN
Ersetzung
Ersetzung
# 034
MPN: 102948
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 14496421
Scheibe
Ersetzung
Ersetzung
# 036
MPN: 150474
ROHR VOM KONDENSATOR ZUM FILTER
-Nicht für GD-
aus £54,21
aus £54,21
# 036
MPN: 152231
ROHR VOM KONDENSATOR ZUM FILTER
-Gültig für GD-
aus £65,69
aus £65,69
# 037
MPN: 13000390
KLEMME
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 106744
Scheibe
aus £4,91
aus £4,91
# 040
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 60659100
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 0-166-1-039-50 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 62660300
Dichtung
aus £7,06
aus £7,06
