009 - Kraftstoffversorgungssystem

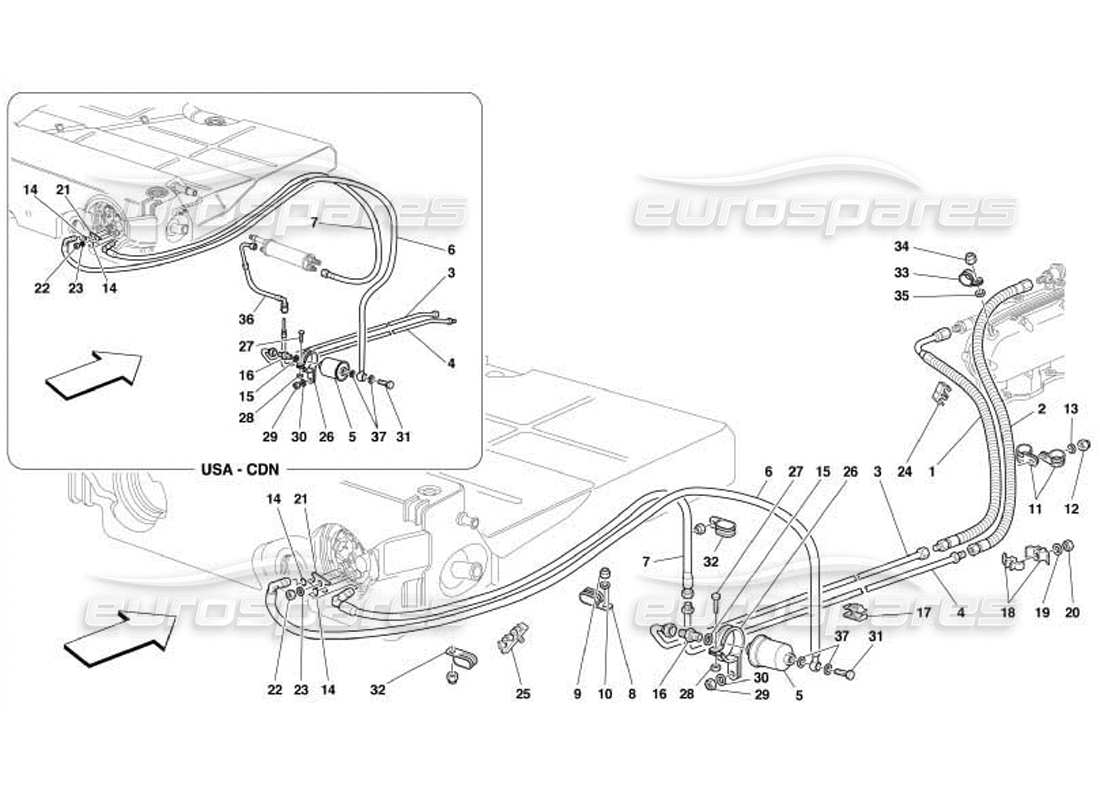

Ferrari 550 Barchetta Fuel Supply System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 178522
LINKES LIEFERROHR
Nicht für GD
aus £122,46
aus £122,46
Dieses Teil ersetzt die Teilenummer 166742 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 178523
LINKES LIEFERROHR
Gültig für GD
aus £202,86
aus £202,86
Dieses Teil ersetzt die Teilenummer 173857
# 001
MPN: 178524
RECHTES LIEFERROHR
Gültig für GD
aus £214,11
aus £214,11
Dieses Teil ersetzt die Teilenummer 173858
# 001
MPN: 178525
RECHTES LIEFERROHR
-Nicht für GD-
aus £108,33
aus £108,33
Dieses Teil ersetzt die Teilenummer 178304 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 179162
Linkes Rücklaufrohr
Gültig für GD
aus £279,76
aus £279,76
# 002
MPN: 179164
RECHTES RÜCKLAUFROHR
Nicht für GD
aus £160,48
aus £160,48
Dieses Teil ersetzt die Teilenummer 178300, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 179165
Linkes Rücklaufrohr
Nicht für GD
aus £302,08
aus £302,08
# 002
MPN: 179165
RECHTES RÜCKLAUFROHR
Gültig für GD
aus £302,08
aus £302,08
# 003
MPN: 166738
RH LIEFERROHR STARR
Nicht für USA und CDN
aus £79,25
aus £79,25
# 003
MPN: 166739
LINKES LIEFERROHR
aus £79,25
aus £79,25
# 003
MPN: 179366
RH LIEFERROHR STARR
Gültig für USA und CDN
aus £22,02
aus £22,02
# 004
MPN: 166740
RH UND LINKS STARRES RÜCKFÜHRROHR
Nicht für USA und CDN
aus £29,54
aus £29,54
# 004
MPN: 178777
Starres Rücklaufrohr links
Gültig für USA und CDN
aus £52,70
aus £52,70
# 004
MPN: 179365
RH RÜCKLAUF STARRES ROHR
Gültig für USA und CDN
aus £65,33
aus £65,33
# 005
MPN: 152212
KRAFTSTOFFFILTER
aus £15,70
aus £15,70
# 006
MPN: 170432
RECHTS UND LINKS HINTERES FÖRDERROHR
aus £145,36
aus £145,36
Dieses Teil ersetzt die Teilenummer 166736
# 007
MPN: 170431
RECHTS UND LINKS HINTEN RÜCKLAUFROHR
Nicht für USA und CDN
aus £67,91
aus £67,91
Dieses Teil ersetzt die Teilenummer 166737
# 007
MPN: 182726
RECHTS UND LINKS HINTEN RÜCKLAUFROHR
Gültig für USA und CDN
aus £245,25
aus £245,25
# 008
MPN: 138478
Halterung
LINKE SEITE
aus £2,66
aus £2,66
# 008
MPN: 61712500
Halterung
RECHTE SEITE
aus £0,88
aus £0,88
# 009
MPN: 102948
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 14499324
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14499301, die wir auf Lager haben
# 011
MPN: 10441990
Halterung
aus £0,47
aus £0,47
# 012
MPN: 102948
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 14499324
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14499301, die wir auf Lager haben
# 014
MPN: 127816
ODER DICHTUNG
aus £1,41
aus £1,41
# 015
MPN: 10261060
Dichtung
aus £0,53
aus £0,53
# 016
MPN: 109797
UNION
aus £10,16
aus £10,16
# 017
MPN: 141699
CLIP
aus £0,74
aus £0,74
# 018
MPN: 62658800
CLIP
aus £7,86
aus £7,86
# 019
MPN: 14499324
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 14499301, die wir auf Lager haben
# 020
MPN: 102948
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 129316
PLATTE
aus £3,02
aus £3,02
# 022
MPN: 14084211
NUSS
aus £0,71
aus £0,71
# 023
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 140730
CLIP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 179357, die wir auf Lager haben
# 025
MPN: 156548
CLIP
aus £8,24
aus £8,24
# 026
MPN: 152885
Halterung
aus £4,38
aus £4,38
# 027
MPN: 10902324
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10902311, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 102741
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 101139
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104425
# 030
MPN: 12646724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601571 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 178719
UNION
aus £3,11
aus £3,11
# 032
MPN: 139512
HALTERUNG MIT HÜLSE
aus £1,20
aus £1,20
# 033
MPN: 10441790
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 034
MPN: 102948
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 14499324
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14499301, die wir auf Lager haben
# 036
MPN: 180943
KRAFTSTOFFROHR VOM WÄRMETAUSCHER ZUM STARREN ROHR
Gültig für USA und CDN
aus £49,17
aus £49,17
# 037
MPN: 10280060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 100501 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
