045 - Hydraulisches Lenkgetriebe und Serpentine

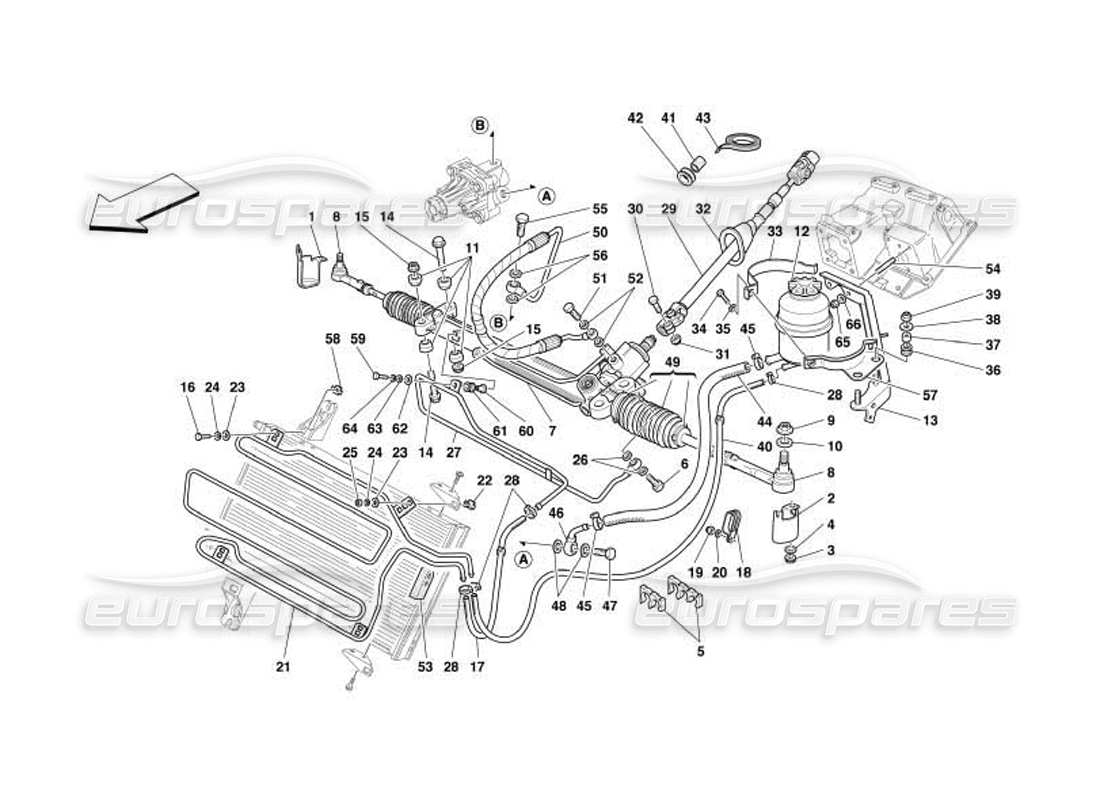

Ferrari 550 Barchetta Hydraulic Steering Box and Serpentine Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 150879
KUGELGELENKSCHUTZ LINKS
aus £3,84
aus £3,84
# 002
MPN: 150878
RECHTER KUGELGELENKSCHUTZ
aus £5,39
aus £5,39
# 003
MPN: 14058314
NUSS
aus £0,53
aus £0,53
# 004
MPN: 62764900
Scheibe
aus £0,47
aus £0,47
# 005
MPN: 171359
FRÜHLINGE
Nicht für GD
aus £3,33
aus £3,33
# 005
MPN: 172847
FRÜHLINGE
Gültig für GD
aus £0,45
aus £0,45
# 006
MPN: 10185111
UNION
aus £2,25
aus £2,25
# 007
MPN: 169888
Zahnstangenlenkkasten
Gültig für GD
aus £4.072,74
aus £4.072,74
# 007
MPN: 170858
Lenkgetriebe
(geeignet für Linkslenker)
aus £3.172,40
aus £3.172,40
# 008
MPN: 158016
KUGELGELENK
aus £110,00
aus £110,00
# 009
MPN: 149807
NUSS
aus £0,63
aus £0,63
# 010
MPN: 155002
Scheibe
aus £6,90
aus £6,90
# 011
MPN: 155567
SILENTBLOCK
aus £72,32
aus £72,32
# 012
MPN: 170877
ÖLTANK FÜR SERVOSTEERUNG
aus £25,20
aus £25,20
# 013
MPN: 173586
Halterung
Gültig für GD
aus £61,20
aus £61,20
# 013
MPN: 179303
Halterung
Nicht für GD
aus £28,98
aus £28,98
# 014
MPN: 175701
SCHRAUBEN
aus £1,33
aus £1,33
Dieses Teil ersetzt die Teilenummer 16287634, die wir auf Lager haben
# 015
MPN: 175283
NUSS
aus £0,47
aus £0,47
# 016
MPN: 10902224
SCHRAUBEN
aus £0,47
aus £0,47
# 017
MPN: 178183
GUMMIROHR VOM LENKGEHÄUSE ZUR KÜHLSPULE
Nicht für GD
aus £50,17
aus £50,17
# 017
MPN: 178184
GUMMIROHR VOM LENKGEHÄUSE ZUR KÜHLSPULE
Gültig für GD
aus £44,30
aus £44,30
# 018
MPN: 61712500
HALTERUNG MIT HÜLSE
aus £0,88
aus £0,88
# 019
MPN: 102948
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 12639724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12639725 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 177360
KÜHLSPULE
aus £126,91
aus £126,91
Dieses Teil ersetzt die Teilenummer 170856 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 14662695
SCHRAUBEN
aus £2,31
aus £2,31
# 023
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 15896214
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15896211
# 026
MPN: 10280060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 100501 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 172848
ROHR VOM LENKGEHÄUSE MIT VERBINDUNG
Gültig für GD
# 027
MPN: 177395
ROHR VOM LENKGEHÄUSE MIT VERBINDUNG
Nicht für GD
aus £55,43
aus £55,43
# 028
MPN: 161490
SCHRAUBKRAGEN
aus £1,02
aus £1,02
# 029
MPN: 167168
LENKKARDANISCHES GETRIEBE
Nicht für GD
aus £1.243,23
aus £1.243,23
# 029
MPN: 169886
LENKKARDANISCHES GETRIEBE
Gültig für GD
aus £1.407,54
aus £1.407,54
# 030
MPN: 150427
SCHRAUBEN
aus £3,17
aus £3,17
Dieses Teil ersetzt die Teilenummer 150428, die wir auf Lager haben
# 031
MPN: 150428
NUSS
aus £0,42
aus £0,42
# 032
MPN: 167341
Dichtung
aus £21,87
aus £21,87
Dieses Teil ersetzt die Teilenummer 154807
# 033
MPN: 171746
KLEMME
Nicht für GD
aus £7,93
aus £7,93
# 033
MPN: 173587
KLEMME
Gültig für GD
aus £48,71
aus £48,71
# 034
MPN: 10902124
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10902111 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 103549
KABELTÜLLE
aus £0,64
aus £0,64
# 037
MPN: 103550
ABSTANDSHALTER
aus £1,94
aus £1,94
Dieses Teil ersetzt die Teilenummer 4130913
# 038
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 102948
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 178182
ROHR VON DER KÜHLSCHWELLE ZUM KRAFTSTOFFTANK
Gültig für GD
aus £111,68
aus £111,68
# 040
MPN: 179377
ROHR VON DER KÜHLSCHWELLE ZUM KRAFTSTOFFTANK
Nicht für GD
aus £59,00
aus £59,00
# 041
MPN: 167379
GUMMISCHLAUCH
aus £6,96
aus £6,96
# 042
MPN: 167376
DICHTUNGSRING
aus £0,83
aus £0,83
# 043
MPN: 179038
FILM FÜR KARDANISCHES GETRIEBE
Ersetzung
Ersetzung
# 044
MPN: 173534
GUMMILEITUNG VOM TANK ZUR PUMPE
Gültig für GD
aus £85,38
aus £85,38
# 044
MPN: 179381
GUMMILEITUNG VOM TANK ZUR PUMPE
Nicht für GD
aus £102,91
aus £102,91
# 045
MPN: 13000390
SCHRAUBKRAGEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 155449
SCHWINGENDE UNION
aus £126,58
aus £126,58
# 047
MPN: 155448
UNION
aus £15,63
aus £15,63
# 048
MPN: 10261560
Dichtung
aus £0,47
aus £0,47
# 049
MPN: 171702
Kompletter Gummistiefel
Ersetzung
Ersetzung
# 050
MPN: 170860
ROHR VON DER PUMPE ZUM LENKGEHÄUSE
Nicht für GD
aus £165,06
aus £165,06
# 050
MPN: 171813
ROHR VON DER PUMPE ZUM LENKGEHÄUSE
Gültig für GD
aus £407,72
aus £407,72
# 051
MPN: 170862
UNION-VENTIL
aus £15,04
aus £15,04
# 052
MPN: 10280060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 100501 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 053
MPN: 65141300
ABDICHTUNG
aus £1,17
aus £1,17
# 054
MPN: 13516824
ZUCHT
Nicht für GD
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13516821
# 055
MPN: 10184411
UNION-VENTIL
aus £30,54
aus £30,54
# 056
MPN: 10278660
Dichtung
aus £0,77
aus £0,77
# 057
MPN: 179279
Halterung
Nicht für GD
aus £40,72
aus £40,72
# 058
MPN: 60659100
MUTTER MIT KÄFIG
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 0-166-1-039-50 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 059
MPN: 10445224
SCHRAUBEN
aus £0,47
aus £0,47
# 060
MPN: 149707
ABSTANDSHALTER
aus £0,58
aus £0,58
# 061
MPN: 103549
KABELTÜLLE
aus £0,64
aus £0,64
# 062
MPN: 10523424
Scheibe
aus £0,47
aus £0,47
# 063
MPN: 12642878
Scheibe
aus £0,47
aus £0,47
# 064
MPN: 10615274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10615270 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 065
MPN: 104030
NUSS
Nicht für GD
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 066
MPN: 12638524
Scheibe
Nicht für GD
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
