055 - Klimaanlage

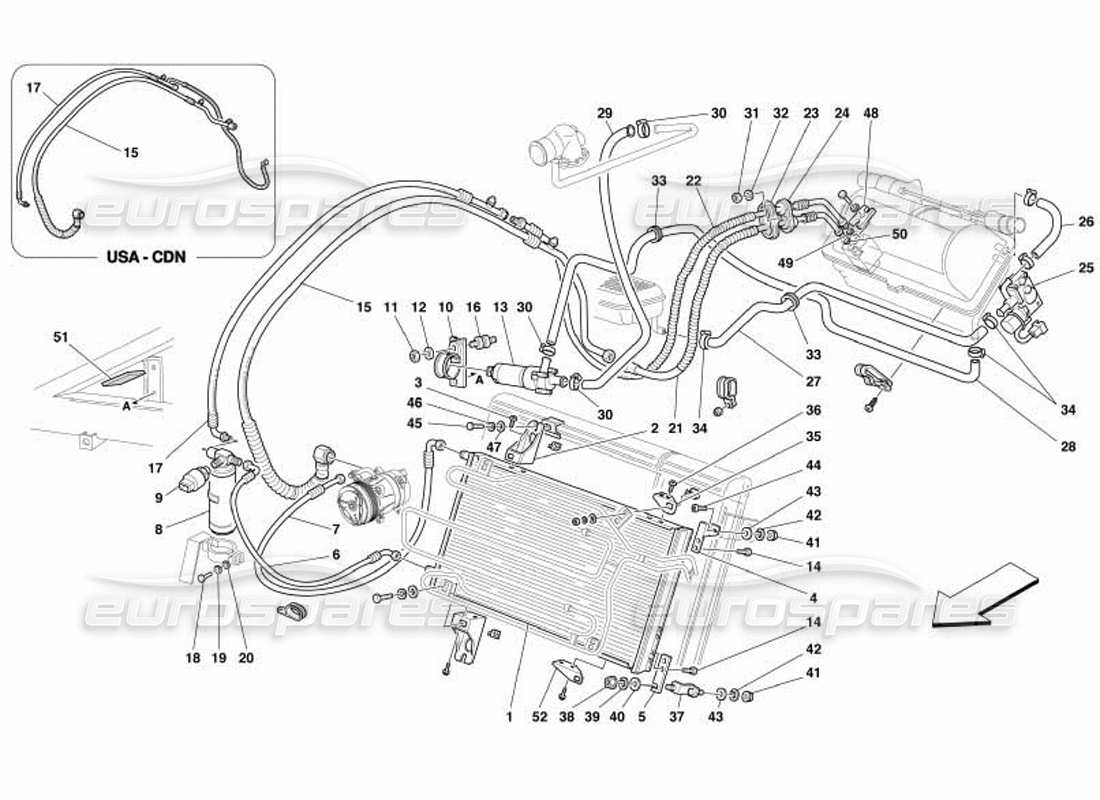

Ferrari 550 Barchetta Air Conditioning System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 165395
AC-KONDENSATOR
aus £215,22
aus £215,22
# 002
MPN: 168481
RECHTE HALTERUNG DES AC-KONDENSATORS
aus £44,35
aus £44,35
# 003
MPN: 165136
SCHRAUBEN
aus £0,47
aus £0,47
# 004
MPN: 165561
LINKE OBERE HALTERUNG
aus £7,04
aus £7,04
# 005
MPN: 168068
LINKE UNTERE HALTERUNG
aus £15,44
aus £15,44
# 006
MPN: 64918600
ROHR VOM KONDENSATOR ZUM DEHYDRATORFILTER
aus £160,43
aus £160,43
# 007
MPN: 64918700
ROHR VOM KOMPRESSOR ZUM KONDENSATOR
aus £188,75
aus £188,75
# 008
MPN: 64894200
ENTWÄSSERUNGSFILTER
aus £39,83
aus £39,83
Dieses Teil ersetzt die Teilenummer 64799500 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 66374400
AC-PRESSOSTAT
aus £72,67
aus £72,67
Dieses Teil ersetzt die Teilenummer 64799700 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 63994900
KOMPLETTE HALTERUNG
aus £4,42
aus £4,42
Dieses Teil ersetzt die Teilenummer 64246500
# 011
MPN: 15896214
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15896211
# 012
MPN: 10571570
Scheibe
aus £0,91
aus £0,91
# 013
MPN: 65460300
Wasserpumpe
aus £140,15
aus £140,15
Dieses Teil ersetzt die Teilenummer 70000900 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 165137
SCHRAUBEN
aus £1,39
aus £1,39
# 015
MPN: 65190300
ROHR VOM SCHLAUCH ZUM KOMPRESSOR
Nicht für USA, CDN und GD
aus £171,29
aus £171,29
# 015
MPN: 65238000
ROHR VOM SCHLAUCH ZUM KOMPRESSOR
Gültig für GD
aus £151,00
aus £151,00
# 015
MPN: 65857600
ROHR VOM SCHLAUCH ZUM KOMPRESSOR
Gültig für USA und CDN
aus £151,00
aus £151,00
# 016
MPN: 142202
ANTI-VIBRATIONSUNTERSTÜTZUNG
aus £14,56
aus £14,56
# 017
MPN: 64827600
ROHR VOM DEHYDRATOR-FILTER ZUM SCHLAUCH
Nicht für USA, CDN und GD
aus £216,25
aus £216,25
# 017
MPN: 65237900
ROHR VOM DEHYDRATOR-FILTER ZUM SCHLAUCH
Gültig für GD
aus £103,81
aus £103,81
# 017
MPN: 65856900
ROHR VOM DEHYDRATOR-FILTER ZUM SCHLAUCH
Gültig für USA und CDN
aus £254,51
aus £254,51
# 018
MPN: 10902324
SCHRAUBEN
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10902311, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 64791200
SCHLAUCH VOM VERDAMPFER ZUM ROHR
Nicht für GD
aus £88,24
aus £88,24
# 021
MPN: 65237700
SCHLAUCH VOM VERDAMPFER ZUM ROHR
Gültig für GD
aus £119,38
aus £119,38
# 022
MPN: 64791300
SCHLAUCH VOM ROHR ZUM VERDAMPFER
Nicht für GD
aus £83,05
aus £83,05
# 022
MPN: 65237800
SCHLAUCH VOM ROHR ZUM VERDAMPFER
Gültig für GD
aus £188,75
aus £188,75
# 023
MPN: 63961900
ROHRHALTERRAHMEN
aus £5,92
aus £5,92
# 024
MPN: 63961800
ROHRHALTER AUS GUMMI
aus £17,30
aus £17,30
# 025
MPN: 64999000
VENTIL
aus £88,24
aus £88,24
# 026
MPN: 65201000
RÜCKLAUFROHR VOM VERDAMPFER ZUM VENTIL
aus £15,09
aus £15,09
# 027
MPN: 65201100
RÜCKLAUFLEITUNG VOM VENTIL ZUM NOURICE
Nicht für GD
aus £119,38
aus £119,38
# 027
MPN: 65237600
RÜCKLAUFLEITUNG VOM VENTIL ZUM NOURICE
Gültig für GD
aus £53,54
aus £53,54
Dieses Teil ersetzt die Teilenummer 67417000
# 028
MPN: 65128200
FÖRDERLEITUNG VON DER PUMPE ZUM VERDAMPFER
Nicht für GD
aus £77,75
aus £77,75
Dieses Teil ersetzt die Teilenummer 65122100 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 65237500
FÖRDERLEITUNG VON DER PUMPE ZUM VERDAMPFER
Gültig für GD
aus £46,60
aus £46,60
Dieses Teil ersetzt die Teilenummer 67416900
# 029
MPN: 65122300
FÖRDERLEITUNG VOM MOTOR ZUR PUMPE
Nicht für GD
aus £132,43
aus £132,43
Dieses Teil ersetzt die Teilenummer 65122100 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 65238100
FÖRDERLEITUNG VOM MOTOR ZUR PUMPE
Gültig für GD
aus £191,88
aus £191,88
# 030
MPN: 190345
SCHRAUBKRAGEN
aus £0,53
aus £0,53
# 031
MPN: 169180
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12574121
# 032
MPN: 12638124
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12638101, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 10396980
KABELTÜLLE
# 034
MPN: 13000490
SCHRAUBKRAGEN
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 169463
Halterung
aus £5,00
aus £5,00
# 036
MPN: 165136
SCHRAUBEN
aus £0,47
aus £0,47
# 037
MPN: 156989
KLEINER TELLER
aus £4,80
aus £4,80
# 038
MPN: 15896214
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15896211
# 039
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 12647624
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12647611
# 041
MPN: 15896214
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15896211
# 042
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 12648224
Scheibe
aus £0,47
aus £0,47
# 044
MPN: 14778814
SCHRAUBEN
aus £1,09
aus £1,09
# 045
MPN: 10902124
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902111 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 14496424
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 14496401 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 175836
Halterung
aus £2,30
aus £2,30
# 049
MPN: 175835
ODER DICHTUNG
aus £0,67
aus £0,67
# 050
MPN: 177655
ODER DICHTUNG
aus £26,92
aus £26,92
# 051
MPN: 65357600
ANTIVIBRATIONSDICHTUNG
Gültig für GD
aus £4,82
aus £4,82
# 052
MPN: 177507
Halterung
aus £6,03
aus £6,03
