103 - Hintere Strukturen und Komponenten

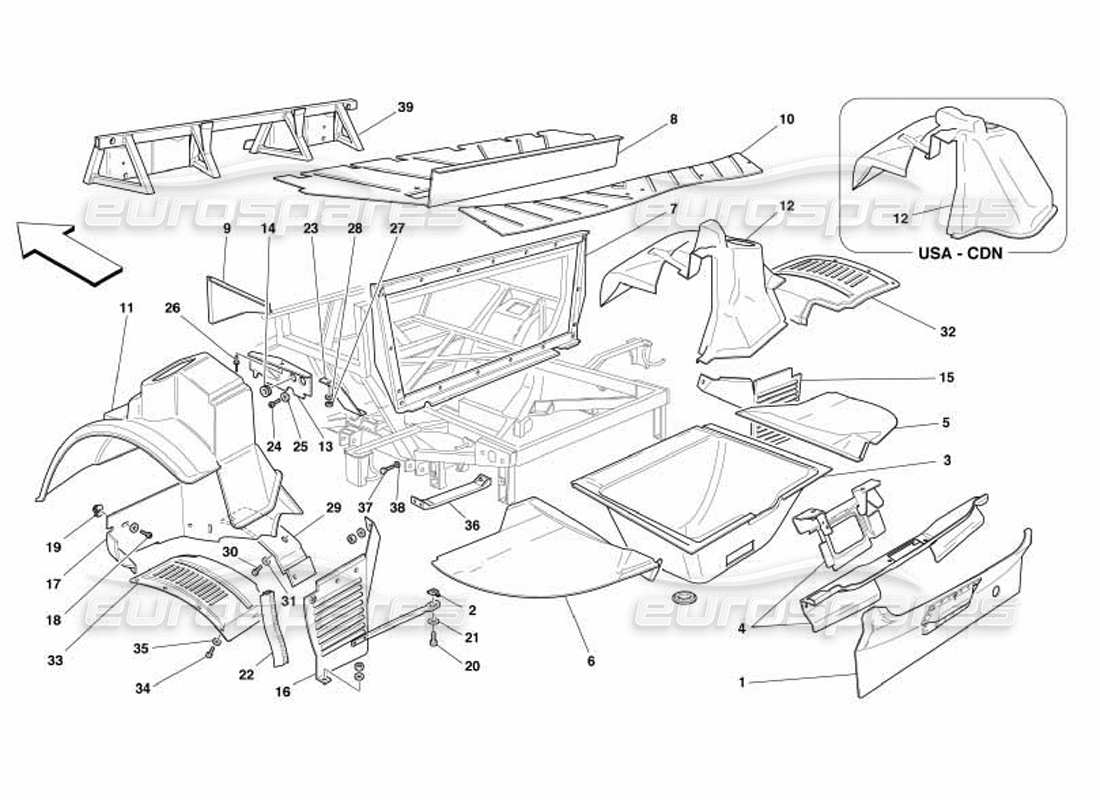

Ferrari 550 Barchetta Rear Structures and Components Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 66382300
RÜCKWAND
aus £341,58
aus £341,58
# 002
MPN: 14197890
NUSS
aus £0,47
aus £0,47
# 003
MPN: 64554700
ERSATZRADSCHRITT
aus £320,13
aus £320,13
# 004
MPN: 66841400
VOLLSTÄNDIG GEPRÄGTE RÜCKSEITE
aus £132,59
aus £132,59
# 005
MPN: 64578500
RECHTER SEITLICHER STAMMBODEN
Nicht für USA und CDN
aus £505,02
aus £505,02
Dieses Teil ersetzt die Teilenummer 64944800
# 005
MPN: 65939000
RECHTER SEITLICHER STAMMBODEN
Gültig für USA und CDN
aus £505,02
aus £505,02
# 006
MPN: 64578600
LINKER SEITLICHER STAMMBODEN
aus £505,02
aus £505,02
Dieses Teil ersetzt die Teilenummer 64944900
# 007
MPN: 64659900
RAHMEN FÜR SCHILD
Nicht für GD
aus £154,06
aus £154,06
# 007
MPN: 65424600
RAHMEN FÜR SCHILD
Gültig für GD
aus £69,49
aus £69,49
Dieses Teil ersetzt die Teilenummer 65427600
# 008
MPN: 66330300
PANEL FÜR TASCHEN
aus £707,23
aus £707,23
# 009
MPN: 64557700
SCHILD FÜR DEN RECHTEN RADHAUS
aus £50,77
aus £50,77
# 009
MPN: 64557800
SCHILD FÜR LINKEN RADHAUS
aus £50,76
aus £50,76
# 010
MPN: 66330700
HECKSCHEIBENKREUZSTÜCK
aus £188,32
aus £188,32
# 011
MPN: 64576200
KOMPLETTES LINKS-HINTERRADHAUS
aus £173,00
aus £173,00
# 012
MPN: 66381800
VOLLSTÄNDIGES RADHAUS RECHTS HINTER
Gültig für USA und CDN
aus £317,96
aus £317,96
# 012
MPN: 66611700
VOLLSTÄNDIGES RADHAUS RECHTS HINTER
Nicht für USA und CDN
aus £118,02
aus £118,02
# 013
MPN: 65236500
TÜR FÜR ROHRE
aus £21,47
aus £21,47
# 014
MPN: 10396880
KABELTÜLLE
aus £2,38
aus £2,38
# 015
MPN: 64650700
RECHTER HINTERER KIESSCHUTZ
Gültig ab Ass. Nr. 42103
aus £29,10
aus £29,10
# 015
MPN: 67592400
RECHTER HINTERER KIESSCHUTZ
Gültig bis Ass. Nr. 42102
aus £84,01
aus £84,01
# 016
MPN: 64650800
LINKER HINTERER KIESSCHUTZ
aus £29,10
aus £29,10
# 017
MPN: 64887300
VORDERER KIESSCHUTZ FÜR DAS LINKE HINTERRAD
aus £59,00
aus £59,00
# 017
MPN: 64887400
VORDERER Kiesschutz für das rechte Hinterrad
aus £59,00
aus £59,00
# 018
MPN: 62926700
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 13276470, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 62766300
CLIP
aus £0,47
aus £0,47
# 020
MPN: 14778418
SCHRAUBEN
(Mindestbestellmenge = 10)
aus £0,47
aus £0,47
# 021
MPN: 12643778
Scheibe
(Mindestbestellmenge = 20)
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 12643777 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 65260100
Dichtung
aus £1,84
aus £1,84
# 023
MPN: 65374700
Linkes Hitzeschild
aus £57,02
aus £57,02
# 023
MPN: 65374800
RH-HITZESCHILD
aus £57,02
aus £57,02
# 024
MPN: 14778418
SCHRAUBEN
(Mindestbestellmenge = 10)
aus £0,47
aus £0,47
# 025
MPN: 12643778
Scheibe
(Mindestbestellmenge = 20)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12643777 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 15624311
NIET
aus £1,90
aus £1,90
# 027
MPN: 169180
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574121
# 028
MPN: 12638124
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12638101 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 64711600
TÜR FÜR DEN RECHTEN HINTEN SEITENMARKIERER
aus £3,93
aus £3,93
# 029
MPN: 64711700
TÜR FÜR SEITENMARKIERUNG HINTEN LINKS
aus £3,93
aus £3,93
# 030
MPN: 15688375
SCHRAUBEN
(Mindestbestellmenge = 30)
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 15688306, die wir auf Lager haben
# 031
MPN: 12638178
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519578 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 64576100
RECHTE RADHAUS-TÜR
Nicht für USA und CDN
aus £110,47
aus £110,47
# 032
MPN: 65915200
RECHTE RADHAUS-TÜR
Gültig für USA und CDN
aus £226,67
aus £226,67
# 033
MPN: 64576300
LINKE RADHAUS-TÜR
aus £110,47
aus £110,47
# 034
MPN: 14778418
SCHRAUBEN
(Mindestbestellmenge = 10)
aus £0,47
aus £0,47
# 035
MPN: 12643778
Scheibe
(Mindestbestellmenge = 20)
aus £0,49
aus £0,49
Dieses Teil ersetzt die Teilenummer 12643777 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 170507
BEWEGLICHES QUERTRÄGER
aus £64,25
aus £64,25
# 037
MPN: 16043224
SCHRAUBEN
aus £0,51
aus £0,51
# 038
MPN: 127496
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 66841300
ÜBERROLLBAR-GITTERHALTERUNG
aus £2.114,92
aus £2.114,92
