ferrari 550 maranello schmiersystem – tank teilediagramm

024 - Schmiersystem – Tank

Ferrari 550 Maranello Lubrication System - Tank Teilediagramm

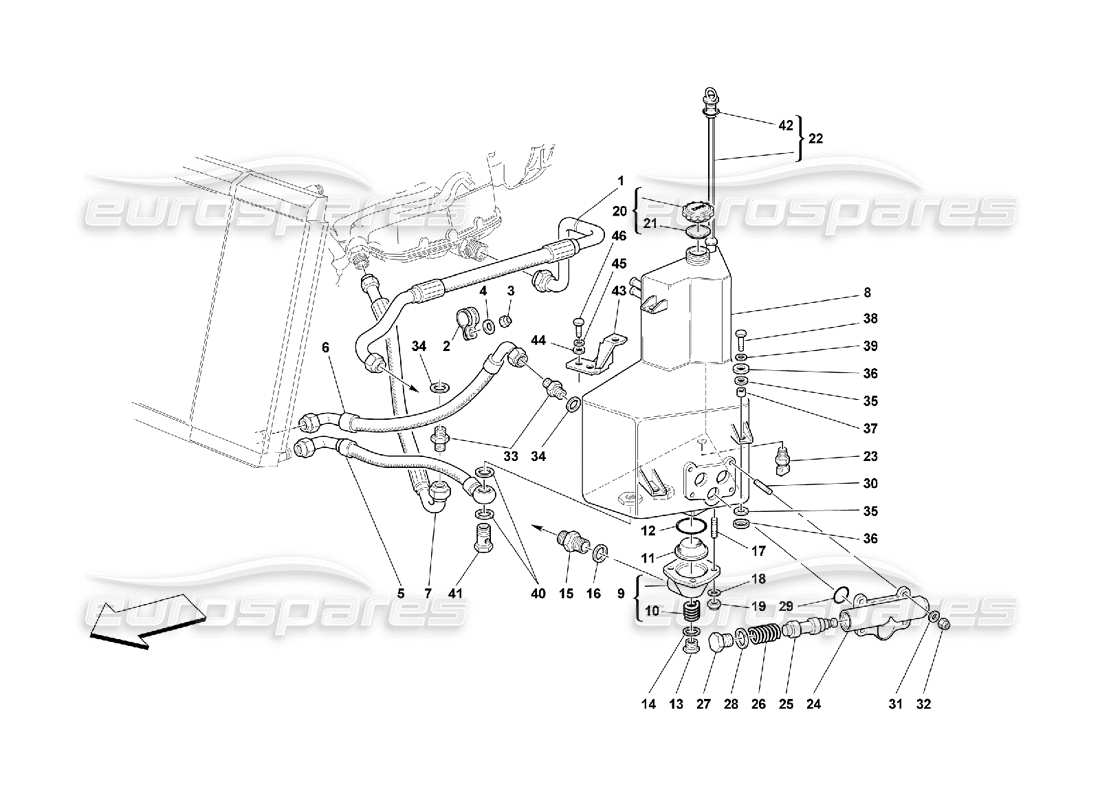

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                                                    #
                                                                                    Artikelnummer
                                                                                    Beschreibung
                                                                                    Preis
                                                                                    # 001
                                                                                    MPN: 165910
                                                                                    FÖRDERSCHLAUCH VOM TANK ZUR PUMPE
                                                                                    aus £966,76
                                                                                    aus £966,76
                                                                                    # 002
                                                                                    MPN: 106195
                                                                                    CLIP-HALTERUNG
                                                                                    aus £16,67
                                                                                    aus £16,67
                                                                                    # 003
                                                                                    MPN: 102741
                                                                                    NUSS
                                                                                    aus £0,53
                                                                                    aus £0,53
                                                                                    Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                    # 004
                                                                                    MPN: 14496424
                                                                                    Scheibe
                                                                                    Ersetzung
                                                                                    Ersetzung
                                                                                    Dieses Teil ersetzt die Teilenummer 14496401 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                    # 005
                                                                                    MPN: 180809
                                                                                    FÖRDERSCHLAUCH VOM BEHÄLTER ZUM KÜHLER
                                                                                    aus £206,27
                                                                                    aus £206,27
                                                                                    Dieses Teil ersetzt die Teilenummer 168330
                                                                                    # 006
                                                                                    MPN: 168329
                                                                                    RÜCKLAUFSCHLAUCH VOM KÜHLER ZUM BEHÄLTER
                                                                                    - Gültig bis zur Erschöpfung des Vorrats
                                                                                    Ersetzung
                                                                                    Ersetzung
                                                                                    # 006
                                                                                    MPN: 180810
                                                                                    RÜCKLAUFSCHLAUCH VOM KÜHLER ZUM BEHÄLTER
                                                                                    - Gültig nach Erschöpfung des Lagerbestands von 168329
                                                                                    aus £626,48
                                                                                    aus £626,48
                                                                                    Dieses Teil ersetzt die Teilenummer 168329
                                                                                    # 007
                                                                                    MPN: 180811
                                                                                    RÜCKFÜHRSCHLAUCH VOM ÖLSUMPF ZUM TANK
                                                                                    aus £417,90
                                                                                    aus £417,90
                                                                                    Dieses Teil ersetzt die Teilenummer 168328
                                                                                    # 008
                                                                                    MPN: 167832

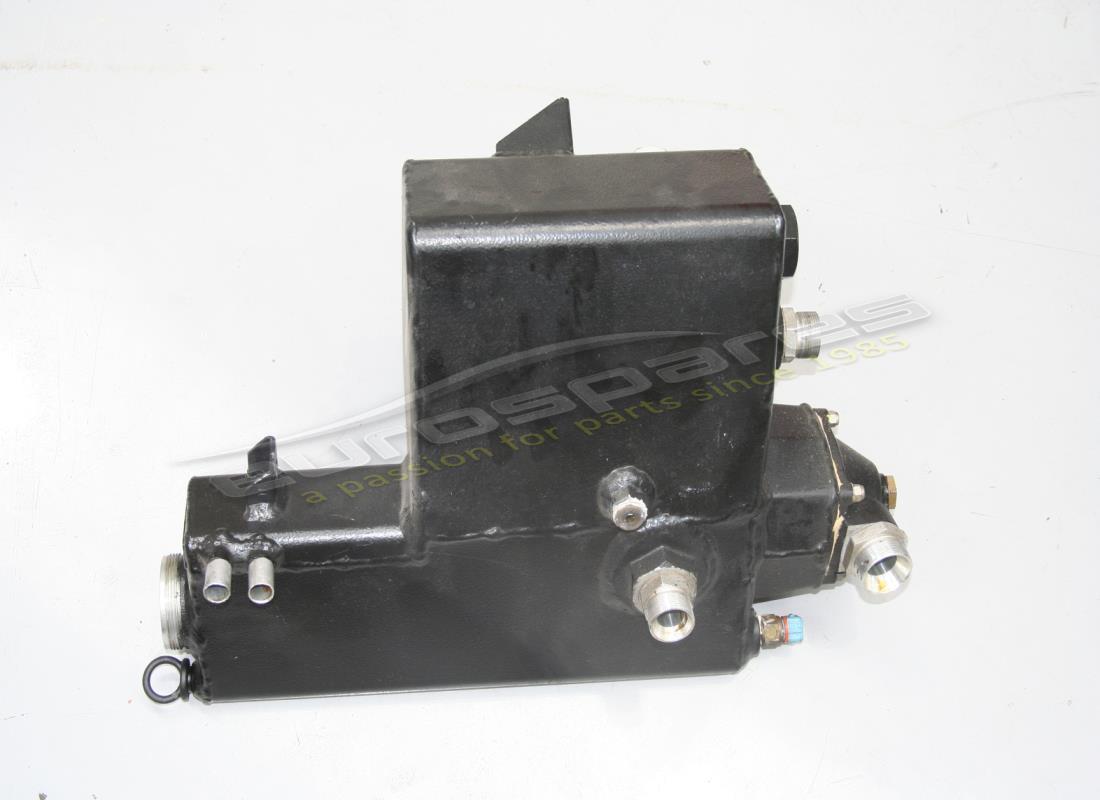

                                                                                    ÖLTANK
                                                                                    aus £945,00
                                                                                    aus £945,00
                                                                                    ÖLTANK Genuine Ferrari Teil – Gebraucht auf Lager
                                                                                    Komplett mit den Teilen 9, 22 und 24
                                                                                    # 009
                                                                                    MPN: 151684
                                                                                    ÖLANSAUGVENTILATOR
                                                                                    aus £73,47
                                                                                    aus £73,47
                                                                                    # 010
                                                                                    MPN: 111352
                                                                                    GEWINDEEINSATZ
                                                                                    Teilenummer verwenden: 111352/A
                                                                                    aus £67,48
                                                                                    aus £67,48
                                                                                    # 011
                                                                                    MPN: 100332
                                                                                    Sumpffilter
                                                                                    aus £9,15
                                                                                    aus £9,15
                                                                                    Dieses Teil ersetzt die Teilenummer 240387 - und 9 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                    # 012
                                                                                    MPN: 125521
                                                                                    ODER DICHTUNG
                                                                                    (Mindestbestellmenge = 2)
                                                                                    aus £7,42
                                                                                    aus £7,42
                                                                                    # 013
                                                                                    MPN: 10300771
                                                                                    KRAFTSTOFFABLASSSCHRAUBE
                                                                                    aus £0,69
                                                                                    aus £0,69
                                                                                    # 014
                                                                                    MPN: 10257060
                                                                                    Dichtung
                                                                                    aus £0,47
                                                                                    aus £0,47
                                                                                    Dieses Teil ersetzt die Teilenummer 10253060 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                    # 015
                                                                                    MPN: 138149
                                                                                    UNION
                                                                                    aus £17,64
                                                                                    aus £17,64
                                                                                    # 016
                                                                                    MPN: 144485
                                                                                    Dichtung
                                                                                    aus £12,40
                                                                                    aus £12,40
                                                                                    # 017
                                                                                    MPN: 11500424
                                                                                    ZUCHT
                                                                                    aus £0,48
                                                                                    aus £0,48
                                                                                    Dieses Teil ersetzt die Teilenummer 11500421
                                                                                    # 018
                                                                                    MPN: 12601274
                                                                                    Scheibe
                                                                                    aus £0,53
                                                                                    aus £0,53
                                                                                    Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                    # 019
                                                                                    MPN: 102948
                                                                                    NUSS
                                                                                    aus £0,53
                                                                                    aus £0,53
                                                                                    Dieses Teil ersetzt die Teilenummer 12574211 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                    # 020
                                                                                    MPN: 180320
                                                                                    Tankdeckel
                                                                                    aus £95,00
                                                                                    aus £95,00
                                                                                    # 020
                                                                                    MPN: 180320
                                                                                    Tankdeckel
                                                                                    - Gültig nach Erschöpfung des Lagerbestands von 142790 - Derzeit nicht mehr als Ersatzteil - Ersetzt durch 180590
                                                                                    aus £95,00
                                                                                    aus £95,00
                                                                                    # 020
                                                                                    MPN: 180590
                                                                                    KOMPLETTES STECKER
                                                                                    aus £60,93
                                                                                    aus £60,93
                                                                                    # 021
                                                                                    MPN: 175709
                                                                                    Dichtung
                                                                                    aus £21,92
                                                                                    aus £21,92
                                                                                    Dieses Teil ersetzt die Teilenummer 142792
                                                                                    # 022
                                                                                    MPN: 156667
                                                                                    KOMPLETTE ÖLSTANDANZEIGESTANGE
                                                                                    aus £3,35
                                                                                    aus £3,35
                                                                                    # 023
                                                                                    MPN: 148676
                                                                                    ÖLTEMPERATURSENDER
                                                                                    aus £99,20
                                                                                    aus £99,20
                                                                                    # 024
                                                                                    MPN: 160759
                                                                                    VENTILKÖRPER
                                                                                    aus £97,89
                                                                                    aus £97,89
                                                                                    Dieses Teil ersetzt die Teilenummer 145043 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                    # 025
                                                                                    MPN: 163951
                                                                                    THERMOSTATVENTIL
                                                                                    nicht als Ersatzteil - Teilenummer verwenden: 235648
                                                                                    Ersetzung
                                                                                    Ersetzung
                                                                                    Dieses Teil ersetzt die Teilenummer 157413
                                                                                    # 025
                                                                                    MPN: 235648
                                                                                    THERMOSTATVENTIL
                                                                                    ersetzt: 163951
                                                                                    aus £419,45
                                                                                    aus £419,45
                                                                                    Dieses Teil ersetzt die Teilenummer 163951
                                                                                    # 026
                                                                                    MPN: 136867
                                                                                    FRÜHLING
                                                                                    aus £5,23
                                                                                    aus £5,23
                                                                                    # 027
                                                                                    MPN: 136868
                                                                                    Stecker
                                                                                    aus £20,20
                                                                                    aus £20,20
                                                                                    # 028
                                                                                    MPN: 10303460
                                                                                    Dichtung
                                                                                    aus £0,47
                                                                                    aus £0,47
                                                                                    # 029
                                                                                    MPN: 139934
                                                                                    ODER DICHTUNG
                                                                                    aus £0,48
                                                                                    aus £0,48
                                                                                    # 030
                                                                                    MPN: 13540924
                                                                                    ZUCHT
                                                                                    aus £0,69
                                                                                    aus £0,69
                                                                                    Dieses Teil ersetzt die Teilenummer 13540921
                                                                                    # 031
                                                                                    MPN: 10519424
                                                                                    Scheibe
                                                                                    aus £0,53
                                                                                    aus £0,53
                                                                                    Dieses Teil ersetzt die Teilenummer 10519401, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                    # 032
                                                                                    MPN: 102741
                                                                                    NUSS
                                                                                    aus £0,51
                                                                                    aus £0,51
                                                                                    Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                    # 033
                                                                                    MPN: 138150
                                                                                    UNION
                                                                                    aus £17,34
                                                                                    aus £17,34
                                                                                    # 034
                                                                                    MPN: 144487
                                                                                    Dichtung
                                                                                    aus £18,15
                                                                                    aus £18,15
                                                                                    # 035
                                                                                    MPN: 107978
                                                                                    UNTERLAGE
                                                                                    aus £1,07
                                                                                    aus £1,07
                                                                                    # 036
                                                                                    MPN: 107979
                                                                                    DECKEL
                                                                                    aus £1,08
                                                                                    aus £1,08
                                                                                    # 037
                                                                                    MPN: 107980
                                                                                    ABSTANDSHALTER
                                                                                    aus £1,55
                                                                                    aus £1,55
                                                                                    # 038
                                                                                    MPN: 16043834
                                                                                    SCHRAUBEN
                                                                                    aus £0,52
                                                                                    aus £0,52
                                                                                    Dieses Teil ersetzt die Teilenummer 16043824
                                                                                    # 039
                                                                                    MPN: 127496
                                                                                    Scheibe
                                                                                    aus £0,54
                                                                                    aus £0,54
                                                                                    Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                    # 040
                                                                                    MPN: 144487
                                                                                    Dichtung
                                                                                    aus £18,15
                                                                                    aus £18,15
                                                                                    # 041
                                                                                    MPN: 129809
                                                                                    UNION
                                                                                    aus £33,73
                                                                                    aus £33,73
                                                                                    # 042
                                                                                    MPN: 166432
                                                                                    ODER DICHTUNG
                                                                                    aus £0,53
                                                                                    aus £0,53
                                                                                    # 043
                                                                                    MPN: 166931
                                                                                    Halterung
                                                                                    aus £5,38
                                                                                    aus £5,38
                                                                                    # 044
                                                                                    MPN: 14496524
                                                                                    Scheibe
                                                                                    aus £0,53
                                                                                    aus £0,53
                                                                                    Dieses Teil ersetzt die Teilenummer 14496525 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                    # 045
                                                                                    MPN: 127496
                                                                                    Scheibe
                                                                                    aus £0,54
                                                                                    aus £0,54
                                                                                    Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                    # 046
                                                                                    MPN: 16043434
                                                                                    SCHRAUBEN
                                                                                    aus £0,53
                                                                                    aus £0,53
                                                                                    Dieses Teil ersetzt die Teilenummer 13825824 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
