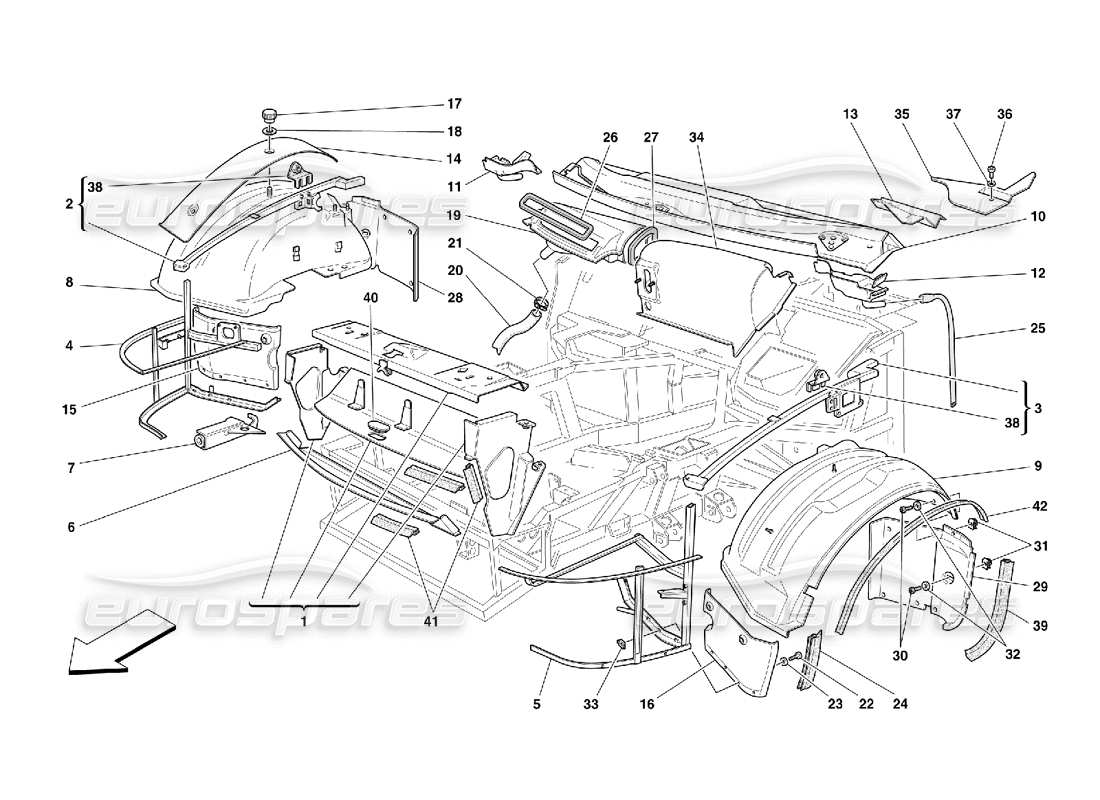

ferrari 550 maranello vordere strukturen und komponenten teilediagramm

101 - Vordere Strukturen und Komponenten

Ferrari 550 Maranello Front Structures and Components Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                                    #
                                                                    Artikelnummer
                                                                    Beschreibung
                                                                    Preis
                                                                    # 000
                                                                    MPN: 70000137
                                                                    VORDERER FAHRGESTELLRAHMEN
                                                                    aus £2.562,53
                                                                    aus £2.562,53
                                                                    # 001
                                                                    MPN: 64716800
                                                                    VOLLSTÄNDIGER VORDERER QUERTRÄGER
                                                                    aus £5.229,51
                                                                    aus £5.229,51
                                                                    # 002
                                                                    MPN: 64945600
                                                                    RECHTER SEITENRAHMEN
                                                                    - Nicht für GD
                                                                    aus £657,53
                                                                    aus £657,53
                                                                    # 002
                                                                    MPN: 65219500
                                                                    RECHTER SEITENRAHMEN
                                                                    - Gültig für GD
                                                                    aus £1.590,91
                                                                    aus £1.590,91
                                                                    # 003
                                                                    MPN: 64945700
                                                                    LINKER SEITENRAHMEN
                                                                    - Nicht für GD
                                                                    aus £536,50
                                                                    aus £536,50
                                                                    # 003
                                                                    MPN: 65219600
                                                                    LINKER SEITENRAHMEN
                                                                    - Gültig für GD
                                                                    aus £829,19
                                                                    aus £829,19
                                                                    # 004
                                                                    MPN: 65177700
                                                                    RECHTER VORDERRAHMEN
                                                                    aus £624,75
                                                                    aus £624,75
                                                                    # 005
                                                                    MPN: 65177800
                                                                    LINKER VORDERRAHMEN
                                                                    aus £508,83
                                                                    aus £508,83
                                                                    # 006
                                                                    MPN: 64558400
                                                                    UNTERER FÖRDERER
                                                                    aus £155,64
                                                                    aus £155,64
                                                                    # 007
                                                                    MPN: 64943000
                                                                    ANHÄNGERHAKENHALTERUNG
                                                                    aus £158,75
                                                                    aus £158,75
                                                                    # 008
                                                                    MPN: 64560200
                                                                    RECHTES VORDERRADHAUS
                                                                    - Nicht für GD
                                                                    aus £378,33
                                                                    aus £378,33
                                                                    Dieses Teil ersetzt die Teilenummer 64839700 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                    # 008
                                                                    MPN: 65210600
                                                                    RECHTES VORDERRADHAUS
                                                                    - Gültig für GD
                                                                    aus £240,29
                                                                    aus £240,29
                                                                    # 009
                                                                    MPN: 64560300
                                                                    LINKES VORDERRADHAUS
                                                                    - Nicht für GD
                                                                    aus £447,65
                                                                    aus £447,65
                                                                    Dieses Teil ersetzt die Teilenummer 64839800 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                    # 009
                                                                    MPN: 65219400
                                                                    LINKES VORDERRADHAUS
                                                                    - Gültig für GD
                                                                    aus £211,54
                                                                    aus £211,54
                                                                    # 010
                                                                    MPN: 64787200
                                                                    Unterer Querträger der Windschutzscheibe
                                                                    - Nicht für GD
                                                                    aus £197,46
                                                                    aus £197,46
                                                                    Dieses Teil ersetzt die Teilenummer 64741300 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                    # 010
                                                                    MPN: 65210700
                                                                    Unterer Querträger der Windschutzscheibe
                                                                    - Gültig für GD
                                                                    aus £765,12
                                                                    aus £765,12
                                                                    # 011
                                                                    MPN: 64789400
                                                                    RH KOMPLETTER FRONTEINSATZ
                                                                    aus £47,94
                                                                    aus £47,94
                                                                    Dieses Teil ersetzt die Teilenummer 64561900
                                                                    # 012
                                                                    MPN: 64789500
                                                                    VOLLSTÄNDIGER FRONTEINSATZ LINKS
                                                                    aus £47,94
                                                                    aus £47,94
                                                                    Dieses Teil ersetzt die Teilenummer 64562000
                                                                    # 013
                                                                    MPN: 64561700
                                                                    RECHTE UNTERE DICHTUNG
                                                                    aus £73,38
                                                                    aus £73,38
                                                                    # 013
                                                                    MPN: 64561800
                                                                    LINKE UNTERE DICHTUNG
                                                                    aus £51,37
                                                                    aus £51,37
                                                                    # 014
                                                                    MPN: 63198800
                                                                    ABDECKUNG
                                                                    - Gültig bis zur Erschöpfung des Vorrats
                                                                    aus £163,18
                                                                    aus £163,18
                                                                    # 014
                                                                    MPN: 65142100
                                                                    ABDECKUNG
                                                                    - Gültig nach Erschöpfung des Lagerbestands von 63198800
                                                                    aus £10,29
                                                                    aus £10,29
                                                                    Dieses Teil ersetzt die Teilenummer 63198800, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                    # 015
                                                                    MPN: 64902400
                                                                    Kiesschutz vorne rechts
                                                                    aus £60,08
                                                                    aus £60,08
                                                                    # 016
                                                                    MPN: 64902500
                                                                    Kiesschutz vorn links
                                                                    aus £23,97
                                                                    aus £23,97
                                                                    # 017
                                                                    MPN: 63198900
                                                                    RINGMUTTER
                                                                    aus £19,89
                                                                    aus £19,89
                                                                    # 018
                                                                    MPN: 13604115
                                                                    ABSTANDSHALTER
                                                                    aus £0,91
                                                                    aus £0,91
                                                                    Dieses Teil ersetzt die Teilenummer 13604111
                                                                    # 019
                                                                    MPN: 63200700
                                                                    LUFTKANAL
                                                                    - Nicht für GD
                                                                    Ersetzung
                                                                    Ersetzung
                                                                    # 019
                                                                    MPN: 64281800
                                                                    LUFTKANAL
                                                                    - Gültig für GD
                                                                    Ersetzung
                                                                    Ersetzung
                                                                    # 020
                                                                    MPN: 63200800
                                                                    WASSERAUSPUFFROHR
                                                                    - Nicht für GD
                                                                    aus £21,88
                                                                    aus £21,88
                                                                    # 020
                                                                    MPN: 64537300
                                                                    WASSERAUSPUFFROHR
                                                                    - Gültig für GD
                                                                    aus £27,68
                                                                    aus £27,68
                                                                    # 021
                                                                    MPN: 296782
                                                                    SCHRAUBKRAGEN
                                                                    aus £4,87
                                                                    aus £4,87
                                                                    Dieses Teil ersetzt die Teilenummer 12174090
                                                                    # 022
                                                                    MPN: 10902224
                                                                    SCHRAUBEN
                                                                    aus £0,49
                                                                    aus £0,49
                                                                    # 023
                                                                    MPN: 10519424
                                                                    Scheibe
                                                                    aus £0,52
                                                                    aus £0,52
                                                                    Dieses Teil ersetzt die Teilenummer 10519401, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                    # 024
                                                                    MPN: 65260100
                                                                    Dichtung
                                                                    aus £1,82
                                                                    aus £1,82
                                                                    # 025
                                                                    MPN: 65195300
                                                                    WASSERAUSPUFFROHR
                                                                    aus £4,50
                                                                    aus £4,50
                                                                    # 026
                                                                    MPN: 65192200
                                                                    Dichtung
                                                                    aus £2,90
                                                                    aus £2,90
                                                                    # 027
                                                                    MPN: 63201100
                                                                    Dichtung
                                                                    aus £6,11
                                                                    aus £6,11
                                                                    # 028
                                                                    MPN: 64560400
                                                                    RECHTES UNTERES VORDERRADHAUS
                                                                    aus £89,25
                                                                    aus £89,25
                                                                    # 029
                                                                    MPN: 64560500
                                                                    LINKES UNTERES VORDERRADHAUS
                                                                    aus £84,00
                                                                    aus £84,00
                                                                    # 030
                                                                    MPN: 14778418
                                                                    SCHRAUBEN
                                                                    (Mindestbestellmenge = 10)
                                                                    aus £0,53
                                                                    aus £0,53
                                                                    # 031
                                                                    MPN: 62766300
                                                                    CLIP
                                                                    aus £0,52
                                                                    aus £0,52
                                                                    # 032
                                                                    MPN: 10519424
                                                                    Scheibe
                                                                    aus £0,52
                                                                    aus £0,52
                                                                    Dieses Teil ersetzt die Teilenummer 10519401, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                    # 033
                                                                    MPN: 60659100
                                                                    MUTTER MIT KÄFIG
                                                                    aus £0,58
                                                                    aus £0,58
                                                                    Dieses Teil ersetzt die Teilenummer 0-166-1-039-50 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                    # 034
                                                                    MPN: 170688
                                                                    SCHUTZ FÜR KLIMAANLAGE
                                                                    - Gültig für GD
                                                                    aus £286,34
                                                                    aus £286,34
                                                                    # 034
                                                                    MPN: 65081800
                                                                    SCHUTZ FÜR KLIMAANLAGE
                                                                    - Nicht für GD
                                                                    aus £156,39
                                                                    aus £156,39
                                                                    # 035
                                                                    MPN: 65194100
                                                                    RECHTE SEITLICHE ABDECKUNG
                                                                    aus £6,09
                                                                    aus £6,09
                                                                    # 035
                                                                    MPN: 65194200
                                                                    SEITLICHE ABDECKUNG LINKS
                                                                    aus £11,08
                                                                    aus £11,08
                                                                    # 036
                                                                    MPN: 64460500
                                                                    SCHRAUBEN
                                                                    aus £0,83
                                                                    aus £0,83
                                                                    # 037
                                                                    MPN: 12638124
                                                                    Scheibe
                                                                    aus £0,54
                                                                    aus £0,54
                                                                    Dieses Teil ersetzt die Teilenummer 12638101, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                    # 038
                                                                    MPN: 65886700
                                                                    HAUBENGAS-STOSSDÄMPFERHALTERUNG
                                                                    aus £16,07
                                                                    aus £16,07
                                                                    # 039
                                                                    MPN: 65747600
                                                                    Dichtung
                                                                    aus £3,70
                                                                    aus £3,70
                                                                    # 040
                                                                    MPN: 62797700
                                                                    Stecker
                                                                    aus £2,12
                                                                    aus £2,12
                                                                    # 041
                                                                    MPN: 63403200
                                                                    Dichtung
                                                                    aus £9,14
                                                                    aus £9,14
                                                                    # 042
                                                                    MPN: 65747600
                                                                    Dichtung
                                                                    aus £3,70
                                                                    aus £3,70
