124 - Instrumententafel

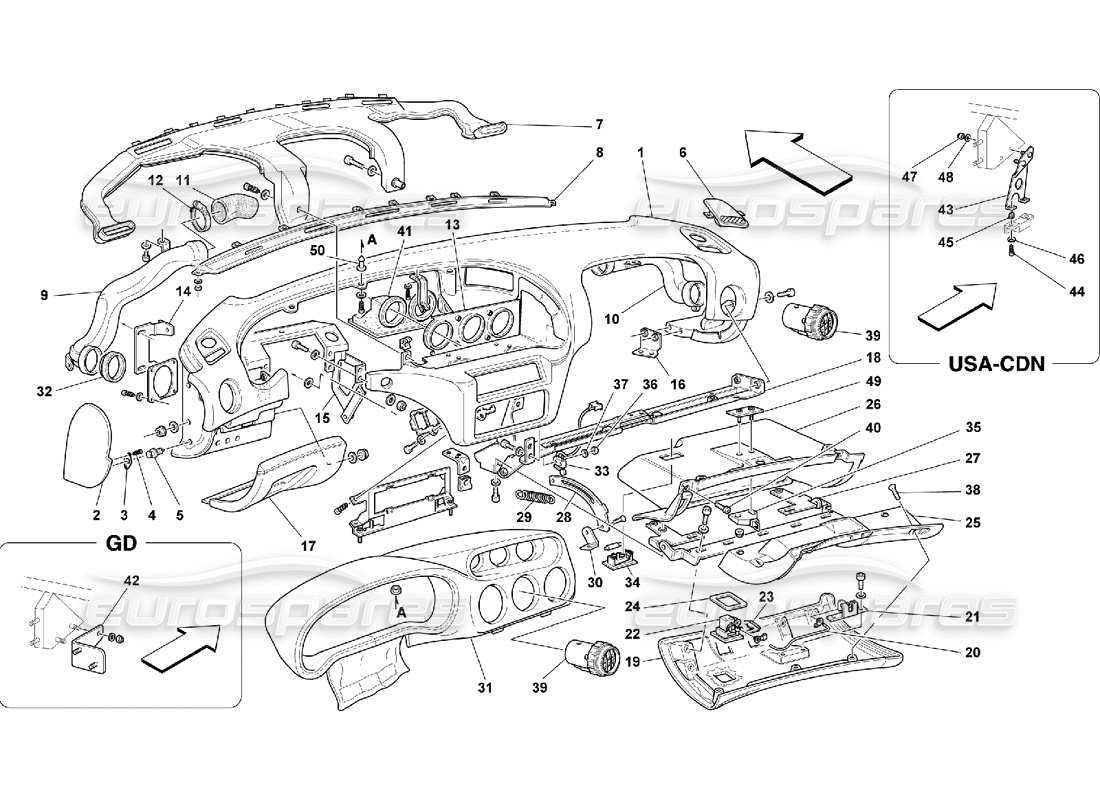

Ferrari 550 Maranello Instruments Panel Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 647583..
ABDECKTES ARMATURENBRETT MIT INSTRUMENTEN
- Nicht für GD - Die Codes der mit Leder oder Moquette bezogenen Teile finden Sie in der Tabelle „FAHRZEUGCODES FÜR INNENVERKLEIDUNGEN“.
aus £1.359,75
aus £1.359,75
# 001
MPN: 651138..
ABDECKTES ARMATURENBRETT MIT INSTRUMENTEN
- Gültig für GD. Die Codes der mit Leder oder Moquette bezogenen Teile finden Sie in der Tabelle „FAHRZEUGCODES FÜR INNENVERKLEIDUNGEN“.
Ersetzung
Ersetzung
# 002
MPN: 647665..
SEITLICHE ABDECKUNG LINKS
- Die Codes der mit Leder oder Moquette bezogenen Teile finden Sie in der Tabelle „FAHRZEUGCODES DER INNENVERKLEIDUNGEN“.
Ersetzung
Ersetzung
# 002
MPN: 647668..
RECHTE SEITLICHE ABDECKUNG
- Die Codes der mit Leder oder Moquette bezogenen Teile finden Sie in der Tabelle „FAHRZEUGCODES DER INNENVERKLEIDUNGEN“.
Ersetzung
Ersetzung
# 003
MPN: 64712800
PLATTE
aus £0,91
aus £0,91
# 004
MPN: 15914877
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 15914806
# 005
MPN: 14188181
HALTER
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14188282
# 006
MPN: 63204200
RECHTE PLATTE
aus £73,29
aus £73,29
Dieses Teil ersetzt die Teilenummer 64182600
# 006
MPN: 63204300
LINKE PLATTE
aus £31,38
aus £31,38
# 007
MPN: 64707400
LUFTKANAL
- Nicht für GD
aus £259,85
aus £259,85
# 007
MPN: 65024100
LUFTKANAL
- Gültig für GD
aus £472,47
aus £472,47
# 008
MPN: 63202100
UNTERES GEHÄUSE
aus £136,01
aus £136,01
# 009
MPN: 64706200
LH-LUFTKANAL
- Nicht für GD
aus £9,41
aus £9,41
# 009
MPN: 65212200
LH-LUFTKANAL
- Gültig für GD
aus £13,35
aus £13,35
# 010
MPN: 64706300
RH-LUFTKANAL
- Nicht für GD
aus £9,41
aus £9,41
# 010
MPN: 65212100
RH-LUFTKANAL
- Gültig für GD
aus £13,35
aus £13,35
# 011
MPN: 64758100
RECHTE HÜLSE
- Nicht für GD
aus £51,30
aus £51,30
# 011
MPN: 64758200
LINKE ÄRMEL
- Nicht für GD
aus £53,54
aus £53,54
# 011
MPN: 65216600
RECHTE HÜLSE
- Gültig für GD
aus £61,58
aus £61,58
# 011
MPN: 65217300
LINKE ÄRMEL
- Gültig für GD
aus £61,83
aus £61,83
# 012
MPN: 13000890
SCHRAUBKRAGEN
aus £0,64
aus £0,64
Dieses Teil ersetzt die Teilenummer 12173290 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 64719500
LUFTKANALANSCHLUSS
aus £210,00
aus £210,00
# 014
MPN: 64701500
SEITLICHE BEFESTIGUNGSHALTERUNG FÜR DAS ARMATURENBRETT RECHTS
aus £173,76
aus £173,76
# 014
MPN: 64701700
LINKE SEITLICHE BEFESTIGUNGSHALTERUNG FÜR DAS ARMATURENBRETT
aus £173,76
aus £173,76
# 015
MPN: 64720000
Halterung
- Nicht für GD
aus £64,03
aus £64,03
# 015
MPN: 65049700
Halterung
- Gültig für GD
aus £128,39
aus £128,39
# 016
MPN: 64703200
RECHTE HALTERUNG
- Nicht für GD
aus £12,66
aus £12,66
# 016
MPN: 65024700
RECHTE HALTERUNG
- Gültig für GD
aus £41,09
aus £41,09
# 017
MPN: 64759100
LINKE UNTERE ABDECKUNG
Nicht für GD
aus £162,46
aus £162,46
# 017
MPN: 650250..
RECHTE UNTERE ABDECKUNG
- Gültig für GD. Die Codes der mit Leder oder Moquette bezogenen Teile finden Sie in der Tabelle „FAHRZEUGCODES FÜR INNENVERKLEIDUNGEN“.
aus £309,75
aus £309,75
# 018
MPN: 64588000
LINKE SEITENHALTERUNG
- Nicht für GD
aus £65,90
aus £65,90
# 018
MPN: 65049400
RECHTE SEITLICHE HALTERUNG
- Gültig für GD
aus £213,99
aus £213,99
# 019
MPN: 645882..
Handschuhfach-Verschluss
- Nicht für GD - Die Codes der mit Leder oder Moquette bezogenen Teile finden Sie in der Tabelle „FAHRZEUGCODES FÜR INNENVERKLEIDUNGEN“.
aus £309,75
aus £309,75
# 019
MPN: 650498..
Handschuhfach-Verschluss
- Gültig für GD. Die Codes der mit Leder oder Moquette bezogenen Teile finden Sie in der Tabelle „FAHRZEUGCODES FÜR INNENVERKLEIDUNGEN“.
Ersetzung
Ersetzung
# 020
MPN: 64653900
SPURSTANGE
- Nicht für GD
aus £7,52
aus £7,52
# 020
MPN: 65166800
SPURSTANGE
- Gültig für GD
aus £16,01
aus £16,01
# 021
MPN: 63768800
HANDSCHUHFACHSCHLOSS
aus £138,57
aus £138,57
# 022
MPN: 64926500
DRUCKKNOPF
aus £84,00
aus £84,00
# 023
MPN: 63769000
GABEL
aus £3,42
aus £3,42
# 024
MPN: 63768900
PLATTE
aus £0,35
aus £0,35
# 025
MPN: 64653700
Türrahmen
- Nicht für GD
aus £58,38
aus £58,38
# 025
MPN: 65024900
Türrahmen
- Gültig für GD
aus £62,14
aus £62,14
# 026
MPN: 64767600
Armaturenbrettschublade
- Nicht für GD
aus £105,46
aus £105,46
Dieses Teil ersetzt die Teilenummer 64588300 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 65103900
Armaturenbrettschublade
- Gültig für GD
aus £277,01
aus £277,01
Dieses Teil ersetzt die Teilenummer 65103800
# 027
MPN: 64653200
KASTENSCHARNIER
- Nicht für GD
aus £48,01
aus £48,01
# 027
MPN: 65026800
KASTENSCHARNIER
- Gültig für GD
aus £109,21
aus £109,21
# 028
MPN: 63765700
HEBEL
aus £8,29
aus £8,29
# 029
MPN: 63876700
TÜRFEDER
aus £3,42
aus £3,42
# 030
MPN: 64580800
Halterung
- Nicht für GD
aus £44,81
aus £44,81
# 030
MPN: 65024600
Halterung
- Gültig für GD
aus £25,68
aus £25,68
# 031

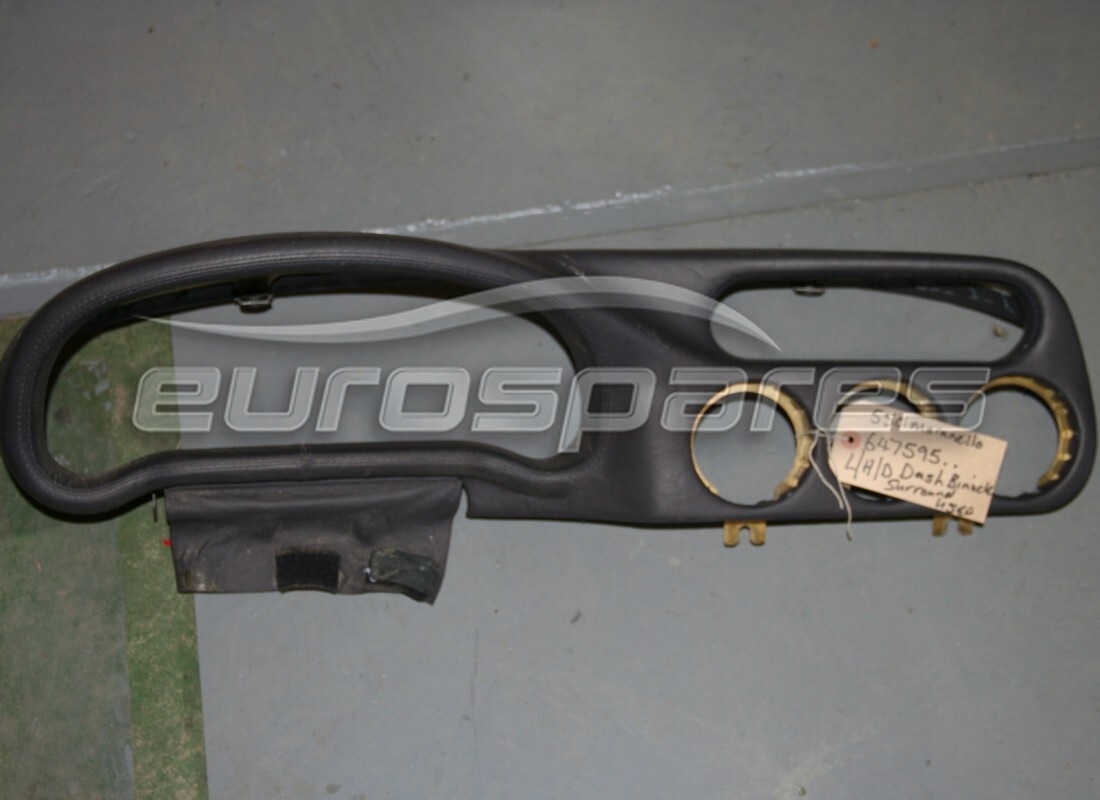

MPN: 647595..
ABDECKTES ARMATURENBRETT
- Nicht für GD - Die Codes der mit Leder oder Moquette bezogenen Teile finden Sie in der Tabelle „FAHRZEUGCODES FÜR INNENVERKLEIDUNGEN“.
aus £807,00
aus £807,00
# 031
MPN: 64759600
Linkslenker-Armaturenbrett in Schwarz
- Nicht für GD - Derzeit nicht als Ersatzteil - Ersetzt durch 647595. - Die Codes der mit Leder oder Moquette bezogenen Teile finden Sie in der Tabelle FAHRZEUGCODES FÜR INNENVERKLEIDUNGEN
Ersetzung
Ersetzung
# 031
MPN: 651043..
ABDECKTES ARMATURENBRETT
- Gültig für GD. Die Codes der mit Leder oder Moquette bezogenen Teile finden Sie in der Tabelle „FAHRZEUGCODES FÜR INNENVERKLEIDUNGEN“.
Ersetzung
Ersetzung
# 032
MPN: 62188300
Dichtung
aus £3,24
aus £3,24
# 033
MPN: 173939
MIKROSCHALTER
aus £23,98
aus £23,98
# 034
MPN: 139517
DACHLICHT
aus £13,67
aus £13,67
# 035
MPN: 65258900
STÜRMER
aus £28,98
aus £28,98
# 036
MPN: 61524300
NUSS
aus £0,47
aus £0,47
# 037
MPN: 61524200
Scheibe
aus £0,47
aus £0,47
# 038
MPN: 65212000
SCHRAUBEN
aus £0,56
aus £0,56
# 039
MPN: 63352600

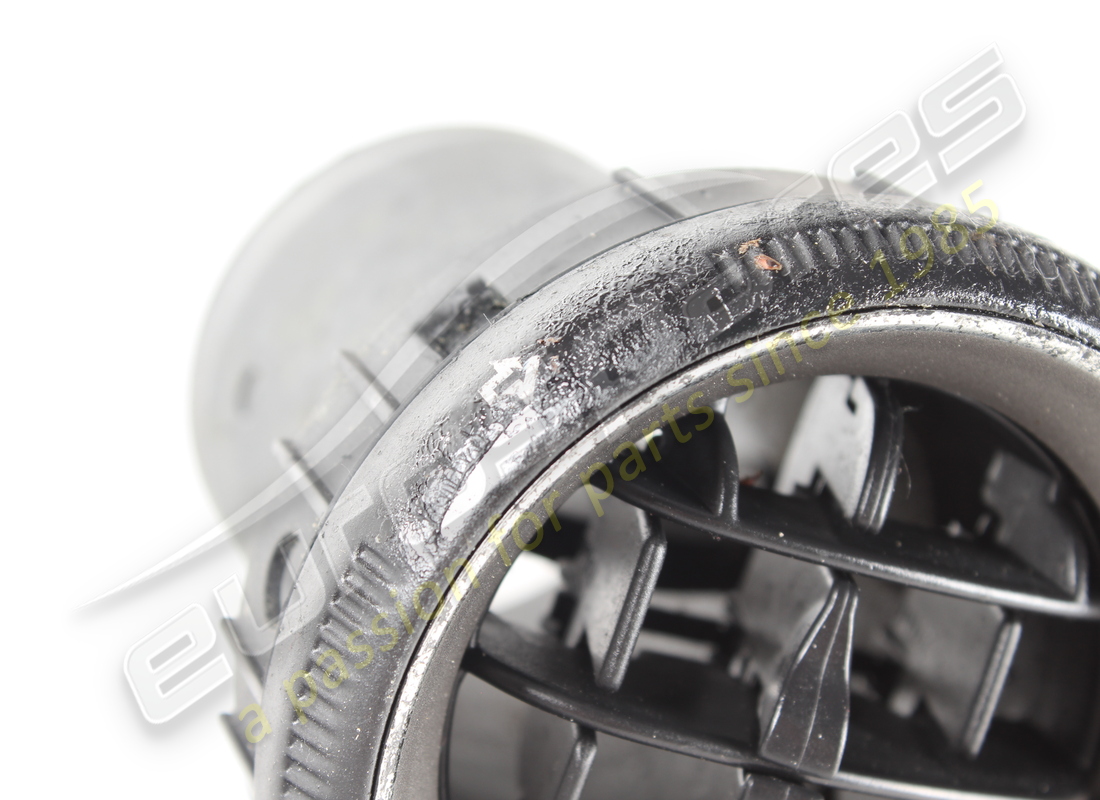

LUFTÖFFNUNG
aus £249,60
aus £249,60
# 040
MPN: 65361300
STIFT
aus £76,59
aus £76,59
# 041
MPN: 64587400
VERBINDUNG VON DER VERDAMPFEREINHEIT ZUR LUFTÖFFNUNG
- Nicht für GD
aus £24,79
aus £24,79
# 041
MPN: 65024300
VERBINDUNG VON DER VERDAMPFEREINHEIT ZUR LUFTÖFFNUNG
- Gültig für GD
aus £45,89
aus £45,89
# 042
MPN: 171800
ZWISCHENHALTER
- Gültig für GD
aus £18,30
aus £18,30
# 043
MPN: 168961
OBDII-ANSCHLUSSBEFESTIGUNGSHALTERUNG
- Gültig für USA und CDN
aus £22,09
aus £22,09
# 044
MPN: 15688170
SCHRAUBEN
- Gültig für USA und CDN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 15688101
# 045
MPN: 14202580
BLOCK
- Gültig für USA und CDN
aus £0,47
aus £0,47
# 046
MPN: 10519224
Scheibe
- Gültig für USA und CDN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519201
# 047
MPN: 113647
NUSS
- Gültig für USA und CDN
aus £0,47
aus £0,47
# 048
MPN: 12637824
Scheibe
- Gültig für USA und CDN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12637801 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 049
MPN: 63765300
STREIFEN-BEFESTIGUNGSPLATTE
aus £2,52
aus £2,52
# 050
MPN: 65879900
STIFT
aus £12,97
aus £12,97
