003 - Pleuel und Kolben der Antriebswelle

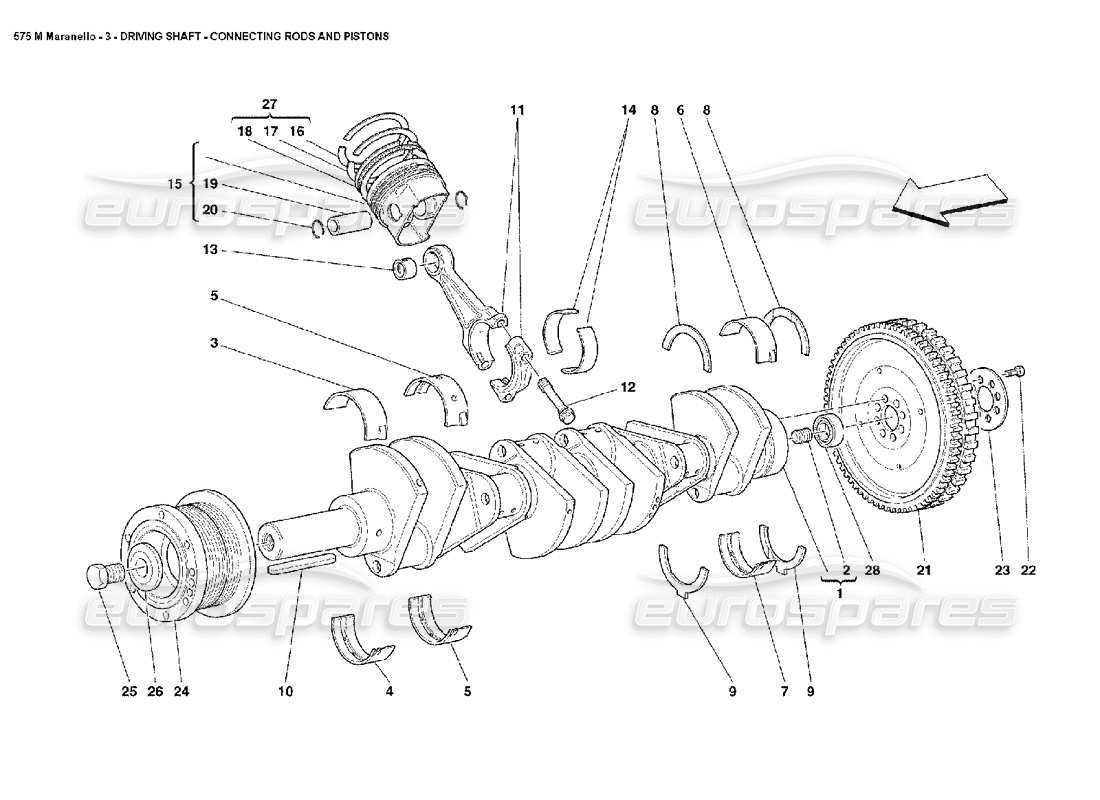

Ferrari 575M Maranello Driving Shaft Connecting Rods and Pistons Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 182735
Kurbelwelle
aus £2.161,45
aus £2.161,45
# 002
MPN: 176396
GEWINDESTECKER
aus £2,88
aus £2,88
# 003
-
OBERES VORDERES HALBLAGER
- Mit kompletter Serie
# 003
MPN: 173485
HALBLAGER KOMPLETTE SERIE
- 1 M UNTERMAß mm. 0,254
aus £1.166,52
aus £1.166,52
# 003
MPN: 173486
HALBLAGER KOMPLETTE SERIE
- 2 ND UNTERMAß mm. 0,508
aus £1.166,52
aus £1.166,52
# 003
MPN: 194251
HALBLAGER KOMPLETTE SERIE
- nominal - Rot
aus £591,66
aus £591,66
# 004
-
Untere vordere Lagerhälfte
- Mit kompletter Serie
# 005
-
ZWISCHENLAGER VORNE
- Mit kompletter Serie
# 006
-
OBERES HINTERES LAGERHALB
- Mit kompletter Serie
# 007
-
OBERES HINTERES LAGERHALB
- Mit kompletter Serie
# 008
MPN: 164111
OBERE SCHEIBE
aus £83,67
aus £83,67
# 008
MPN: 164112
OBERE SCHEIBE
- 1st ÜBERGRÖSSE mm. 0,127 - Nicht als Ersatzteil - Mit den Halblagern der kompletten Serie
# 008
MPN: 164113
OBERE SCHEIBE
- 2nd ÜBERGRÖSSE mm. 0,254 - Nicht als Ersatzteil - Mit der Hälfte
# 009
MPN: 164108
UNTERE SCHEIBE
- Nicht als Ersatzteil - Mit den Halblagern der kompletten Serie
aus £83,67
aus £83,67
# 009
MPN: 164109
UNTERE SCHEIBE
- 1st ÜBERGRÖSSE mm. 0,127 - Nicht als Ersatzteil - Mit den Halblagern der kompletten Serie
# 009
MPN: 164110
UNTERE SCHEIBE
- 2nd ÜBERGRÖSSE mm. 0,254 - Nicht als Ersatzteil - Mit der Halblager-Komplettserie
# 010
MPN: 144876
Schlüssel
aus £1,81
aus £1,81
# 011
-
KOMPLETTE STANGE MIT KAPPE
- Mit der Baugruppe komplett mit Pleuel und CAD
# 011
MPN: 184426
KOMPLETTE PLEUELSTANGE UND KAPPE
- Nach Abschluss der Montage: komplette Pleuelstange mit Kappe
aus £187,17
aus £187,17
# 012
MPN: 177159
PLEUEL-BEFESTIGUNGSSCHRAUBE
aus £23,72
aus £23,72
# 013
MPN: 184909
BUCHSE
aus £23,58
aus £23,58
# 014
MPN: 173550
PLEUELHALBLAGER
- Rot
aus £10,37
aus £10,37
# 015
MPN: 189515
KOLBEN MIT RINGEN
aus £235,94
aus £235,94
# 016
MPN: 180445
DICHTUNGSRING
- 1st Groove - Mit kompletter Serie 194252
# 017
MPN: 180446
DICHTUNGSRING
- 2nd Groove - Mit kompletter Serie 194252
# 018
MPN: 180447
Ölabstreifring
- 3rd Groove - Mit kompletter Serie 194252
# 019
MPN: 154717
STIFT
aus £17,48
aus £17,48
# 020
MPN: 189521
STOPPRING
Ersetzung
Ersetzung
# 021
MPN: 193051

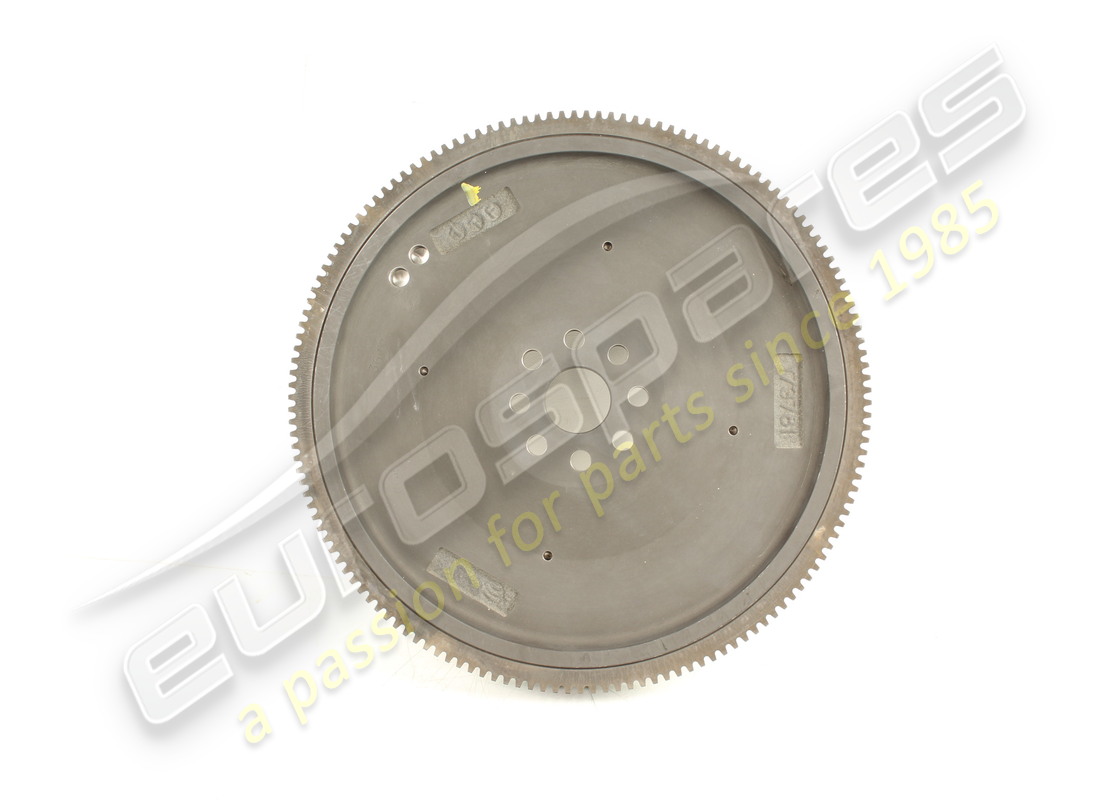

MOTORSCHWUNGRAD
aus £451,60
aus £451,60
Dieses Teil ersetzt die Teilenummer 173760 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 201755
SCHRAUBEN
aus £1,16
aus £1,16
Dieses Teil ersetzt die Teilenummer 103875
# 023
MPN: 103876
Scheibe
aus £4,34
aus £4,34
Dieses Teil ersetzt die Teilenummer 12833
# 024
MPN: 168565

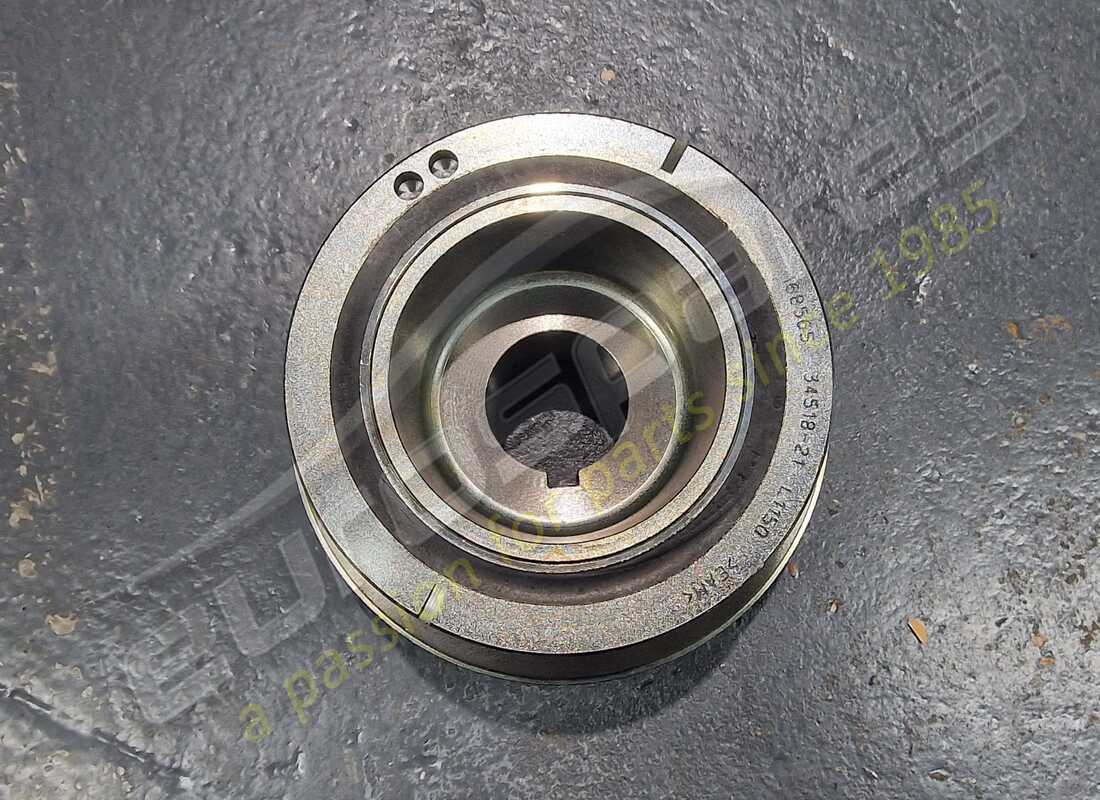

Torsionsdämpfer
aus £1.414,74
aus £1.414,74
Dieses Teil ersetzt die Teilenummer 155410
# 025
MPN: 140925
SCHRAUBEN
aus £35,97
aus £35,97
# 026
MPN: 140922
Scheibe
aus £6,89
aus £6,89
# 027
MPN: 194252
KOLBENRINGE SET
aus £187,65
aus £187,65
# 028
MPN: 103877
PILOTLAGER
aus £16,00
aus £16,00
Dieses Teil ersetzt die Teilenummer 24940440
