016 - Pneumatik-Aktuatorsystem

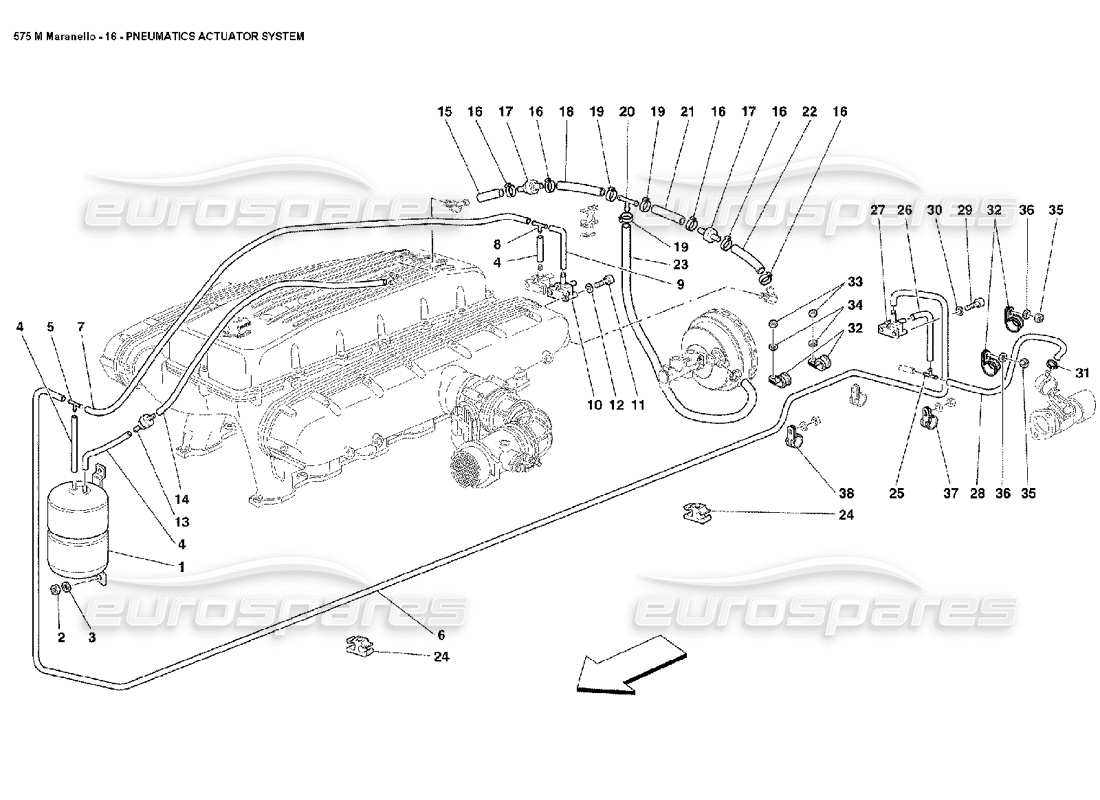

Ferrari 575M Maranello Pneumatics Actuator System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 175374
UNTERDRUCKSPEICHERTANK
aus £154,85
aus £154,85
# 002
MPN: 102741
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 12646601
Scheibe
aus £0,71
aus £0,71
# 004
MPN: 121831
GUMMISCHLAUCH
aus £1,37
aus £1,37
# 005
MPN: 146972
3 WAY UNION
aus £2,87
aus £2,87
# 006
MPN: 168432
ROHR VON DER VERBINDUNG ZUM MAGNETVENTIL
- Gültig für GD
aus £23,66
aus £23,66
# 006
MPN: 188746
ROHR VON DER VERBINDUNG ZUM MAGNETVENTIL
- Nicht für GD
aus £31,25
aus £31,25
# 007
MPN: 121830
ROHR VON ANSCHLUSS ZU ANSCHLUSS FÜR MAGNETVENTIL
- Nicht für GD
aus £4,69
aus £4,69
# 007
MPN: 126342
ROHR VON ANSCHLUSS ZU ANSCHLUSS FÜR MAGNETVENTIL
- Gültig für GD
aus £1,82
aus £1,82
# 008
MPN: 146972
3 WAY UNION
aus £2,87
aus £2,87
# 009
MPN: 121828
GUMMISCHLAUCH
aus £2,76
aus £2,76
# 010
MPN: 315769
MAGNETVENTIL EIN/AUS
aus £16,18
aus £16,18
Dieses Teil ersetzt die Teilenummer 184363 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 14304124
SCHRAUBEN
aus £0,53
aus £0,53
# 012
MPN: 12601174
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601173 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 62507200
RÜCKSCHLAGVENTIL
aus £14,16
aus £14,16
Dieses Teil ersetzt die Teilenummer 61653800
# 014
MPN: 126342
GUMMISCHLAUCH
- Nicht für GD
aus £1,82
aus £1,82
# 014
MPN: 169700
GUMMISCHLAUCH
- Gültig für GD
aus £7,37
aus £7,37
# 015
MPN: 111023
RECHTER GUMMISCHLAUCH
aus £51,97
aus £51,97
# 016
MPN: 164015
ELASTISCHER KRAGEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12181290
# 017
MPN: 193186
RÜCKSCHLAGVENTIL
aus £7,23
aus £7,23
# 018
MPN: 193184
GUMMISCHLAUCH
aus £11,50
aus £11,50
# 019
MPN: 178052
KLEMME
aus £0,85
aus £0,85
Dieses Teil ersetzt die Teilenummer 296778
# 020
MPN: 100881
3 WAY UNION
aus £1,41
aus £1,41
Dieses Teil ersetzt die Teilenummer 680025 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 127213
GUMMISCHLAUCH
aus £9,88
aus £9,88
# 022
MPN: 192978
Linker Gummischlauch
aus £9,81
aus £9,81
# 023
MPN: 177947
GUMMISCHLAUCH VOM ANSCHLUSS ZUM BREMSKRAFTVERSTÄRKER
- Gültig für GD
aus £30,38
aus £30,38
# 023
MPN: 193185
GUMMISCHLAUCH VOM ANSCHLUSS ZUM BREMSKRAFTVERSTÄRKER
- Nicht für GD
aus £34,31
aus £34,31
# 024
MPN: 141699
CLIP
aus £0,74
aus £0,74
# 025
MPN: 146972
3 WAY UNION
aus £2,87
aus £2,87
# 026
MPN: 115149
GUMMISCHLAUCH
aus £20,79
aus £20,79
# 027
MPN: 315769
MAGNETVENTIL EIN/AUS
aus £16,18
aus £16,18
Dieses Teil ersetzt die Teilenummer 184363 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 147126
Linker Gummischlauch
aus £89,43
aus £89,43
Dieses Teil ersetzt die Teilenummer 147124
# 028
MPN: 188745
RECHTER GUMMISCHLAUCH
aus £103,35
aus £103,35
# 029
MPN: 14304124
SCHRAUBEN
aus £0,53
aus £0,53
# 030
MPN: 12601174
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601173 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 13000190
SCHRAUBKRAGEN
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 10441490
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 033
MPN: 102741
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 10519424
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519401 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 15896214
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15896211
# 036
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 10441690
HALTERUNG MIT HÜLSE
aus £1,10
aus £1,10
Dieses Teil ersetzt die Teilenummer 1044690
# 038
MPN: 10441290
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
