061 - Klimaanlage

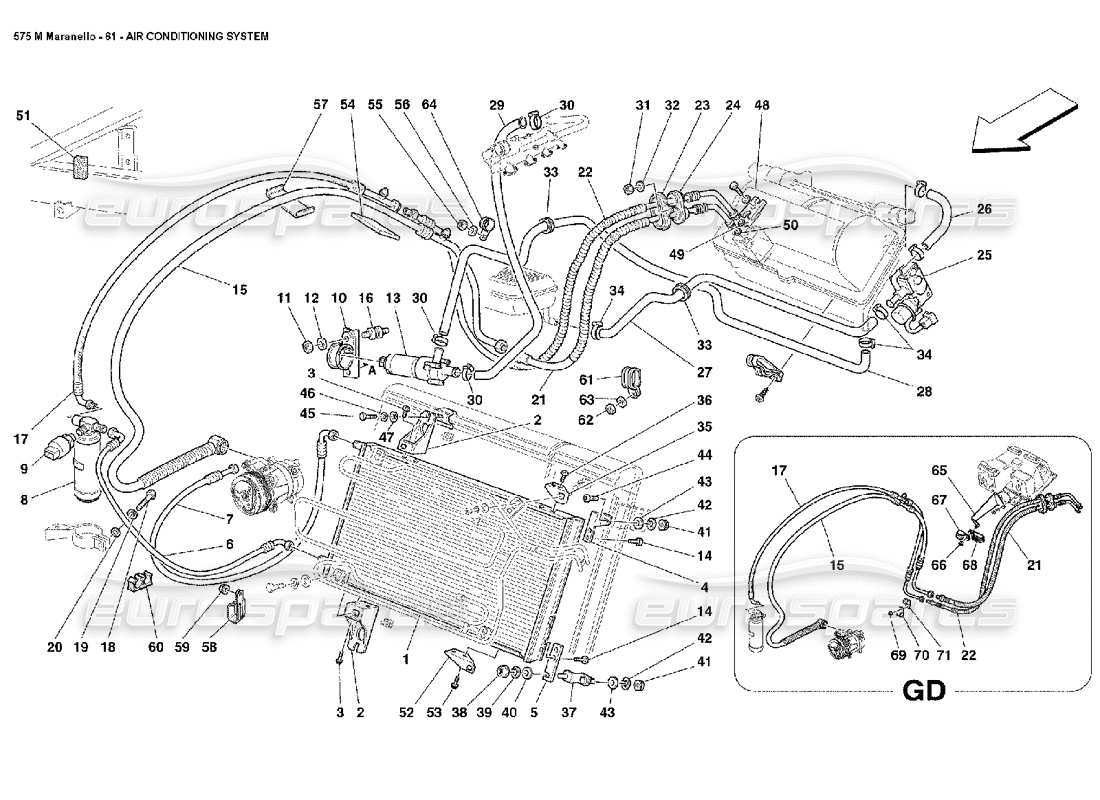

Ferrari 575M Maranello Air Conditioning System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 165395

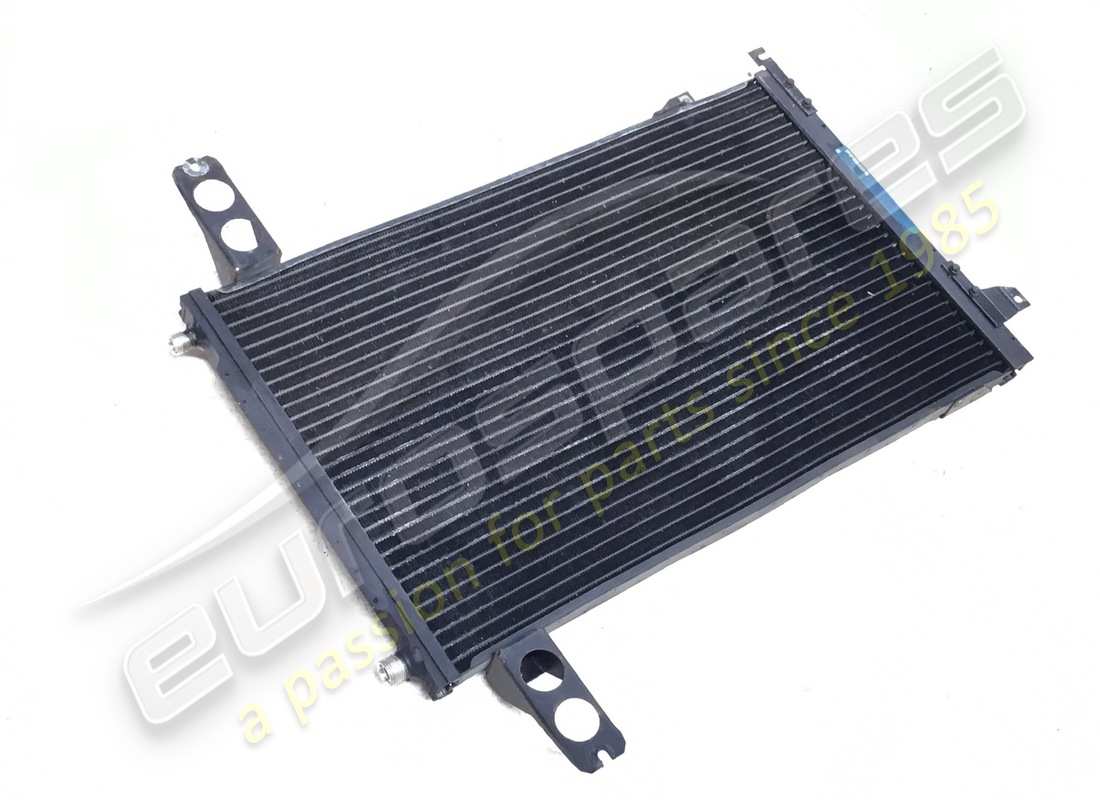

AC-KONDENSATOR
aus £209,64
aus £209,64
# 002
MPN: 168481
RECHTE HALTERUNG DES AC-KONDENSATORS
aus £42,83
aus £42,83
# 003
MPN: 165136
SCHRAUBEN
aus £0,47
aus £0,47
# 004
MPN: 165561
LINKE OBERE HALTERUNG
aus £6,84
aus £6,84
# 005
MPN: 168068
LINKE UNTERE HALTERUNG
aus £15,44
aus £15,44
# 006
MPN: 66404300
ROHR VOM KONDENSATOR ZUM DEHYDRATORFILTER
aus £89,58
aus £89,58
# 007
MPN: 66404200
ROHR VOM KOMPRESSOR ZUM KONDENSATOR
aus £111,37
aus £111,37
# 008
MPN: 64894200
ENTWÄSSERUNGSFILTER
aus £38,16
aus £38,16
Dieses Teil ersetzt die Teilenummer 64799500 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 66374400

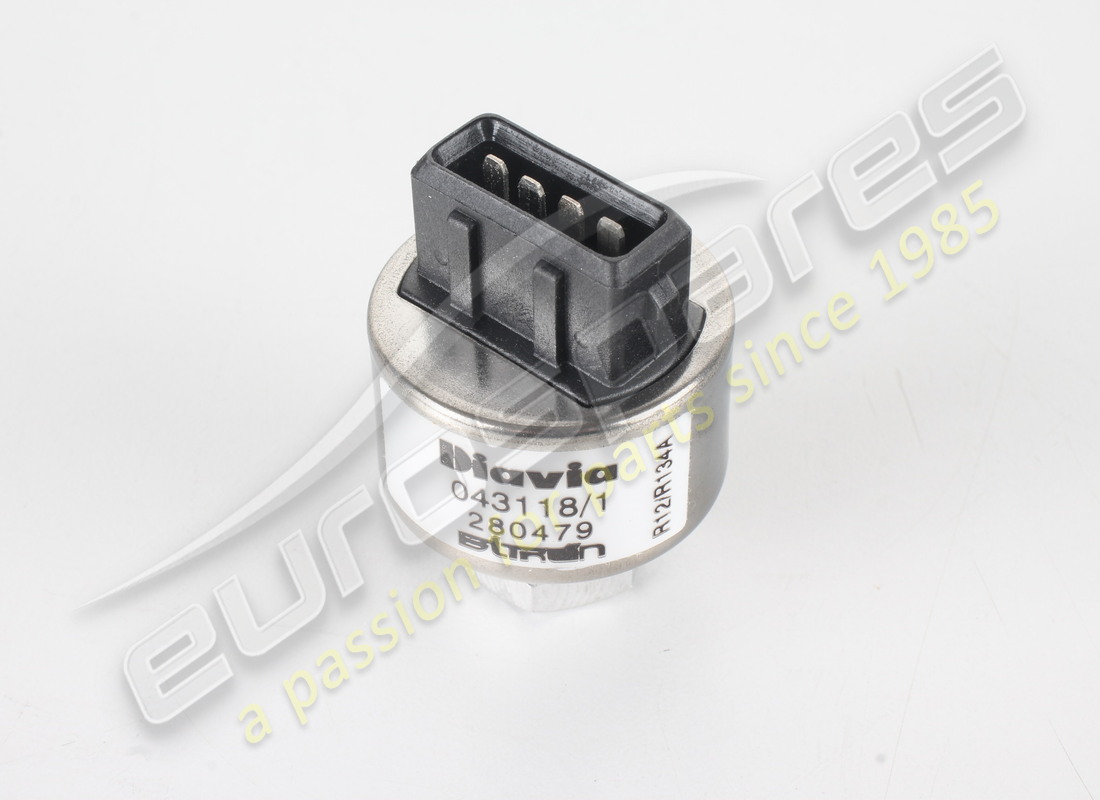

AC-PRESSOSTAT
aus £67,06
aus £67,06
Dieses Teil ersetzt die Teilenummer 64799700 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 63994900
KOMPLETTE HALTERUNG
aus £4,28
aus £4,28
Dieses Teil ersetzt die Teilenummer 64246500
# 011
MPN: 15896214
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15896211
# 012
MPN: 10571570
Scheibe
aus £0,87
aus £0,87
# 013
MPN: 65460300
Wasserpumpe
aus £50,00
aus £50,00
Dieses Teil ersetzt die Teilenummer 70000900 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 165137
SCHRAUBEN
aus £1,35
aus £1,35
# 015
MPN: 65190300
ROHR VOM SCHLAUCH ZUM KOMPRESSOR
Nicht für GD
aus £162,85
aus £162,85
# 015
MPN: 67083700
ROHR VOM SCHLAUCH ZUM KOMPRESSOR
Gültig für GD
aus £306,93
aus £306,93
# 016
MPN: 142202
ANTI-VIBRATIONSUNTERSTÜTZUNG
aus £14,62
aus £14,62
# 017
MPN: 66926400
ROHR VOM DEHYDRATOR-FILTER ZUM SCHLAUCH
Nicht für GD
aus £137,59
aus £137,59
# 017
MPN: 67083800
ROHR VOM DEHYDRATOR-FILTER ZUM SCHLAUCH
Gültig für GD
aus £253,57
aus £253,57
# 018
MPN: 10902424
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902324 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 64791200
SCHLAUCH VOM VERDAMPFER ZUM ROHR
Nicht für GD
aus £84,73
aus £84,73
# 021
MPN: 65237700
SCHLAUCH VOM VERDAMPFER ZUM ROHR
Gültig für GD
aus £203,03
aus £203,03
# 022
MPN: 64791300
SCHLAUCH VOM ROHR ZUM VERDAMPFER
Nicht für GD
aus £78,34
aus £78,34
# 022
MPN: 65237800
SCHLAUCH VOM ROHR ZUM VERDAMPFER
Gültig für GD
aus £181,10
aus £181,10
# 023
MPN: 63961900
ROHRHALTERAHMEN
aus £5,64
aus £5,64
# 024
MPN: 63961800
GUMMI-ROHRHALTER
aus £16,48
aus £16,48
# 025
MPN: 64999000
VENTIL
aus £82,32
aus £82,32
# 026
MPN: 65201000
RÜCKLAUFROHR VOM VERDAMPFER ZUM VENTIL
Gültig für GD
aus £14,04
aus £14,04
# 026
MPN: 66288900
RÜCKLAUFROHR VOM VERDAMPFER ZUM VENTIL
Nicht für GD
aus £17,98
aus £17,98
# 027
MPN: 65237600
RÜCKLAUFLEITUNG VOM VENTIL ZUM NOURICE
Gültig für GD
aus £53,54
aus £53,54
Dieses Teil ersetzt die Teilenummer 67417000
# 027
MPN: 66397400
RÜCKLAUFLEITUNG VOM VENTIL ZUM NOURICE
Nicht für GD
aus £51,74
aus £51,74
# 028
MPN: 65237500
FÖRDERLEITUNG VON DER PUMPE ZUM VERDAMPFER
Gültig für GD
aus £46,60
aus £46,60
Dieses Teil ersetzt die Teilenummer 67416900
# 028
MPN: 66288800
FÖRDERLEITUNG VON DER PUMPE ZUM VERDAMPFER
Nicht für GD
aus £84,18
aus £84,18
# 029
MPN: 65122300
FÖRDERLEITUNG VOM MOTOR ZUR PUMPE
Nicht für GD
aus £160,11
aus £160,11
Dieses Teil ersetzt die Teilenummer 65122100 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 65238100
FÖRDERLEITUNG VOM MOTOR ZUR PUMPE
Gültig für GD
aus £191,88
aus £191,88
# 030
MPN: 190345
SCHRAUBKRAGEN
aus £0,47
aus £0,47
# 031
MPN: 169180
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574121
# 032
MPN: 12638124
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12638101 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 10459087
KABELTÜLLE
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10396980, die wir auf Lager haben
# 034
MPN: 13000490
SCHRAUBKRAGEN
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 169463
Halterung
aus £4,80
aus £4,80
# 036
MPN: 165136
SCHRAUBEN
aus £0,47
aus £0,47
# 037
MPN: 156989
KLEINER TELLER
aus £4,69
aus £4,69
# 038
MPN: 15896214
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15896211
# 039
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 15896214
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15896211
# 042
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 12648224
Scheibe
aus £0,47
aus £0,47
# 044
MPN: 14778814
SCHRAUBEN
aus £1,02
aus £1,02
# 045
MPN: 14778814
SCHRAUBEN
aus £1,01
aus £1,01
# 046
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 14496424
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 14496401 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 175836
Halterung
aus £2,21
aus £2,21
# 049
MPN: 175835
ODER DICHTUNG
aus £0,67
aus £0,67
# 050
MPN: 177655
ODER DICHTUNG
aus £25,54
aus £25,54
# 051
MPN: 65357600
ANTI-VIBRATIONSDICHTUNG
aus £4,13
aus £4,13
# 052
MPN: 177507
Halterung
aus £5,83
aus £5,83
# 053
MPN: 165136
SCHRAUBEN
aus £0,47
aus £0,47
# 054
MPN: 142798
GUMMISTICKE
aus £0,73
aus £0,73
# 055
MPN: 102741
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 056
MPN: 10519424
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519401 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 057
MPN: 159147
GUMMISTICKE
aus £0,47
aus £0,47
# 058
MPN: 139512
HALTERUNG MIT HÜLSE
aus £1,20
aus £1,20
# 059
MPN: 102948
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 060
MPN: 140728
BEFESTIGUNGSCLIP
aus £0,47
aus £0,47
# 061
MPN: 61712500
HALTERUNG MIT HÜLSE
aus £0,88
aus £0,88
# 062
MPN: 102741
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 063
MPN: 10519424
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519401 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 064
MPN: 10442090
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 065
MPN: 67118000
BEFESTIGUNGSHALTERUNG FÜR AC-ROHRE
– Gültig für F1 – Gültig für GD
# 066
MPN: 102948
NUSS
– Gültig für F1 – Gültig für GD
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 067
MPN: 10441590
HALTERUNG MIT HÜLSE
– Gültig für F1 – Gültig für GD
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10113600
# 068
MPN: 61712500
HALTERUNG MIT HÜLSE
– Gültig für F1 – Gültig für GD
aus £0,88
aus £0,88
# 069
MPN: 102741
NUSS
- Gültig für GD
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 070
MPN: 10441390
HALTERUNG MIT HÜLSE
- Gültig für GD
aus £0,47
aus £0,47
# 071
MPN: 10441590
HALTERUNG MIT HÜLSE
- Gültig für GD
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10113600
