039 - Brems- und Kupplungshydrauliksystem

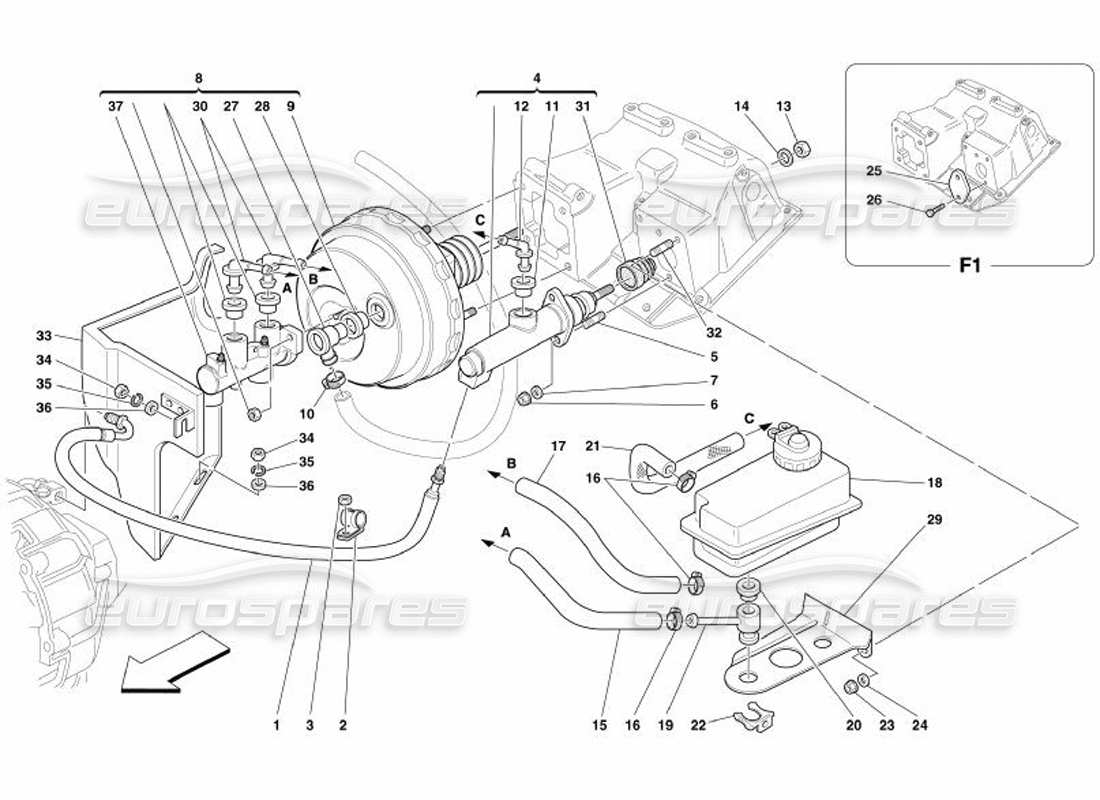

Ferrari 575 Superamerica Brake and Clutch Hydraulic System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 154009
KUPPLUNGSSTEUERROHR
Nicht für F1 – Nicht für GD
aus £207,52
aus £207,52
# 001
MPN: 156119
KUPPLUNGSSTEUERROHR
Nicht für F1 – Gültig für GD
aus £161,28
aus £161,28
# 002
MPN: 10441590
HALTERUNG MIT HÜLSE
Nicht für F1
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10113600
# 003
MPN: 102948
NUSS
Nicht für F1
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 175211
KUPPLUNGSSTEUERPUMPE
Nicht für F1
aus £30,00
aus £30,00
Dieses Teil ersetzt die Teilenummer 123416 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 13516824
ZUCHT
Nicht für F1 – Für GD gilt auch für F1
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13516821
# 006
MPN: 177778
NUSS
Nicht für F1 – Für GD gilt auch für F1
aus £0,75
aus £0,75
Dieses Teil ersetzt die Teilenummer 133215 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 12601374
Scheibe
Nicht für F1 – Für GD gilt auch für F1
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 183081
BREMSKRAFTVERSTÄRKER MIT PUMPE
aus £811,19
aus £811,19
# 009
MPN: 188572
BOOSTER
# 010
MPN: 13000390
SCHRAUBKRAGEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 175189
DICHTUNGSRING
Nicht für F1
aus £13,26
aus £13,26
Dieses Teil ersetzt die Teilenummer 106625
# 012
MPN: 184497
UNION
Nicht für F1
aus £122,64
aus £122,64
Dieses Teil ersetzt die Teilenummer 175188
# 013
MPN: 101139
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104425
# 014
MPN: 12601374
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 105857
GUMMISCHLAUCH
Nicht für GD
aus £4,95
aus £4,95
# 015
MPN: 134903
GUMMISCHLAUCH
Gültig für GD
aus £1,80
aus £1,80
# 016
MPN: 13000390
SCHRAUBKRAGEN
Für F1 Menge 4
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 134903
GUMMISCHLAUCH
Gültig für GD
aus £1,80
aus £1,80
# 017
MPN: 173882
GUMMISCHLAUCH
Nicht für GD
aus £3,95
aus £3,95
Dieses Teil ersetzt die Teilenummer 123266 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 173866
KOMPLETTE WANNE FÜR BREMSFLÜSSIGKEIT
aus £50,00
aus £50,00
# 019
MPN: 113116
UNION
aus £19,80
aus £19,80
Dieses Teil ersetzt die Teilenummer 173824 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 175189
GUMMI
aus £13,26
aus £13,26
Dieses Teil ersetzt die Teilenummer 106625
# 021
MPN: 173884
GUMMISCHLAUCH
Nicht für F1 – Gültig für GD
aus £1,71
aus £1,71
# 021
MPN: 173974
GUMMISCHLAUCH
Nicht für F1 – Nicht für GD
Ersetzung
Ersetzung
# 022
MPN: 110810
ELASTISCHE PLATTE
aus £1,40
aus £1,40
Dieses Teil ersetzt die Teilenummer 994922
# 023
MPN: 104030
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 024
MPN: 12638524
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 163651
FLANSCH
Gültig für F1
aus £48,43
aus £48,43
# 026
MPN: 13516824
ZUCHT
Gültig für F1 – Gültig für GD
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13516821
# 026
MPN: 16043021
SCHRAUBEN
Gültig für F1 – Nicht für GD
aus £0,53
aus £0,53
# 027
MPN: 144552
UNION
aus £1,82
aus £1,82
# 028
MPN: 151475
KABELTÜLLE
aus £6,15
aus £6,15
# 029
MPN: 183258
BREMSÖLTANK-UNTERSTÜTZUNG
Nicht für GD
aus £4,34
aus £4,34
# 029
MPN: 188873
BREMSÖLTANK-UNTERSTÜTZUNG
Gültig für GD
aus £29,61
aus £29,61
# 030
MPN: 183477
UNION
aus £10,50
aus £10,50
# 031
MPN: 175212
SCHUTZSTIEFEL
Nicht für F1
aus £16,68
aus £16,68
# 032
MPN: 13516824
ZUCHT
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13516821
# 033
MPN: 183082
BREMSKRAFTVERSTÄRKERSCHUTZ
Nicht für GD
aus £91,77
aus £91,77
# 033
MPN: 188887
BREMSKRAFTVERSTÄRKERSCHUTZ
Gültig für GD
aus £186,11
aus £186,11
# 034
MPN: 15896214
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15896211
# 035
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 171782
BREMSPUMPE
aus £313,04
aus £313,04
Dieses Teil ersetzt die Teilenummer 171782/A
