0017 - Vordere Abgasanlage

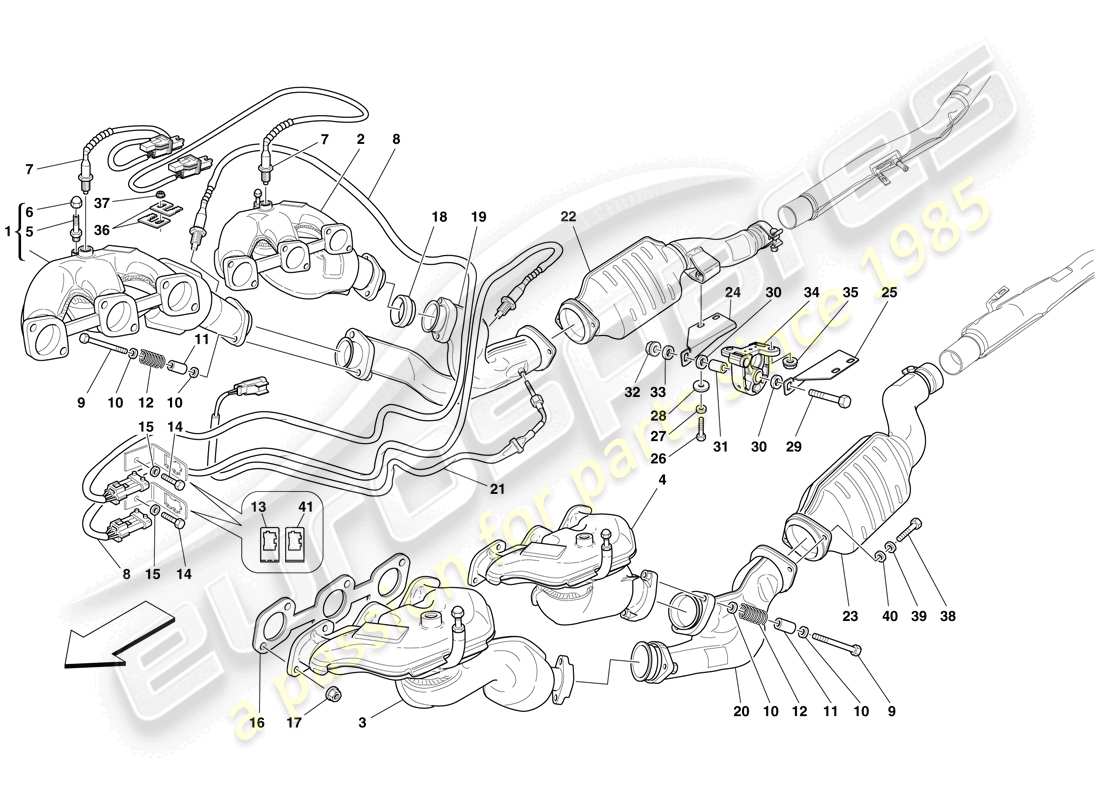

Ferrari 599 GTB Fiorano (Europe) FRONT EXHAUST SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 222281
RECHTER VORDERER AUSPUFFKRÜMMER
aus £1.185,29
aus £1.185,29
# 001
MPN: 253875
RECHTER VORDERER AUSPUFFKRÜMMER
-Gilt für Korea- -Gilt für USA LIGHT-
aus £2.003,86
aus £2.003,86
# 002
MPN: 222282
RECHTER HINTERER AUSPUFFKRÜMMER
aus £1.156,96
aus £1.156,96
# 002
MPN: 253877
RECHTER HINTERER AUSPUFFKRÜMMER
-Gilt für Korea- -Gilt für USA LIGHT-
aus £2.003,86
aus £2.003,86
# 003
MPN: 222283
AUSPUFFKRÜMMER VORNE LINKS
aus £1.316,23
aus £1.316,23
# 003
MPN: 253876
AUSPUFFKRÜMMER VORNE LINKS
-Gilt für Korea- -Gilt für USA LIGHT-
aus £2.003,86
aus £2.003,86
# 004
MPN: 222284
LINKER HINTERER AUSPUFFKRÜMMER
aus £1.284,76
aus £1.284,76
# 004
MPN: 253878
LINKER HINTERER AUSPUFFKRÜMMER
-Gilt für Korea- -Gilt für USA LIGHT-
aus £2.003,86
aus £2.003,86
# 005
MPN: 152630
GEWINDEVERBINDER
aus £45,55
aus £45,55
# 006
MPN: 150595
Blindmutter
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16109642
# 007
MPN: 182837
VORDERER LAMBDA-SENSOR
-L. 500 mm- -Für vordere Zylinderbank, Zylinder 1-2-3/10-11-12-
aus £144,54
aus £144,54
Dieses Teil ersetzt die Teilenummer 178290 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 187587
VORDERER LAMBDA-SENSOR
-Für vordere Zylinderbank, Zylinder 4-5-6/7-8-9-
aus £144,60
aus £144,60
# 008
MPN: 180915
HINTERER LAMBDA-SENSOR
-L. 1200 mm- -Für vordere Zylinderbank, Zylinder 1-2-3/10-11-12-
aus £26,25
aus £26,25
Dieses Teil ersetzt die Teilenummer 177674 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 187586
HINTERER LAMBDA-SENSOR
-Für vordere Zylinderbank, Zylinder 4-5-6/7-8-9-
aus £64,36
aus £64,36
# 009
MPN: 16044834
SCHRAUBEN
aus £0,47
aus £0,47
# 010
MPN: 112761
Scheibe
aus £0,47
aus £0,47
# 011
MPN: 114749
SHIM
aus £1,26
aus £1,26
# 012
MPN: 111743
FRÜHLING
aus £7,09
aus £7,09
# 013
MPN: 178366
Halterung
aus £2,38
aus £2,38
# 014
MPN: 14305724
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11567624 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 14499324
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14499301, die wir auf Lager haben
# 016
MPN: 212702
Dichtung
aus £6,85
aus £6,85
# 017
MPN: 210971
NUSS
aus £0,92
aus £0,92
# 018
MPN: 154981
Dichtung
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 125917 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 213131
RH-ZWEIG
aus £462,77
aus £462,77
# 020
MPN: 213130
Linker Zweig
aus £841,40
aus £841,40
# 021
MPN: 200934
ABGASTEMPERATURSENSOR
aus £57,95
aus £57,95
# 022
MPN: 220686
RH-KATALYTISCHER KONVERTER
aus £2.316,80
aus £2.316,80
# 022
MPN: 253880
RH-KATALYTISCHER KONVERTER
-Gilt für Korea-
aus £3.076,62
aus £3.076,62
# 023
MPN: 220687
LH-KATALYTISCHER KONVERTER
aus £2.316,80
aus £2.316,80
# 023
MPN: 253881
LH-KATALYTISCHER KONVERTER
-Gilt für Korea-
aus £3.076,62
aus £3.076,62
# 024
MPN: 214716
RECHTE HALTERUNG
aus £7,05
aus £7,05
# 025
MPN: 214717
Linke Halterung
aus £7,05
aus £7,05
# 026
MPN: 16043224
SCHRAUBEN
aus £0,51
aus £0,51
# 027
MPN: 12638578
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14499478
# 028
MPN: 12646724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601571 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 16044324
SCHRAUBEN
aus £0,53
aus £0,53
# 030
MPN: 12642024
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12642020 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 190622
SHIM
aus £4,67
aus £4,67
# 032
MPN: 114748
NUSS
aus £7,97
aus £7,97
# 033
MPN: 14496524
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496525 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 199731
MONTAGE DES VIBRATIONSDÄMPFERS
aus £38,08
aus £38,08
# 035
MPN: 175283
NUSS
aus £0,47
aus £0,47
# 036
MPN: 175856
VERBINDER-BEFESTIGUNGSHALTERUNG
aus £1,19
aus £1,19
# 037
MPN: 15896214
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15896211
# 038
MPN: 16136124
SCHRAUBEN
Ersetzung
Ersetzung
# 039
MPN: 127496
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 12646778
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 156093
# 041
MPN: 185408
Halterung
aus £9,35
aus £9,35
