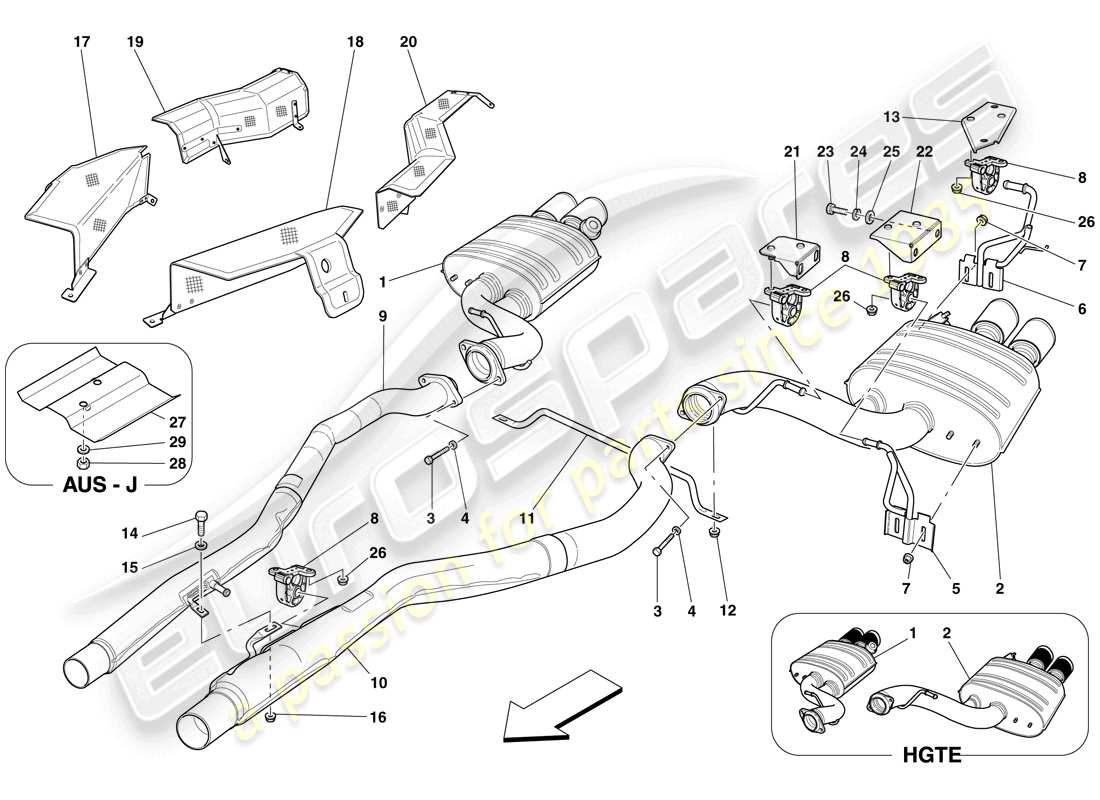

0018 - Hintere Abgasanlage
Ferrari 599 GTB Fiorano (Europe) REAR EXHAUST SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 220193

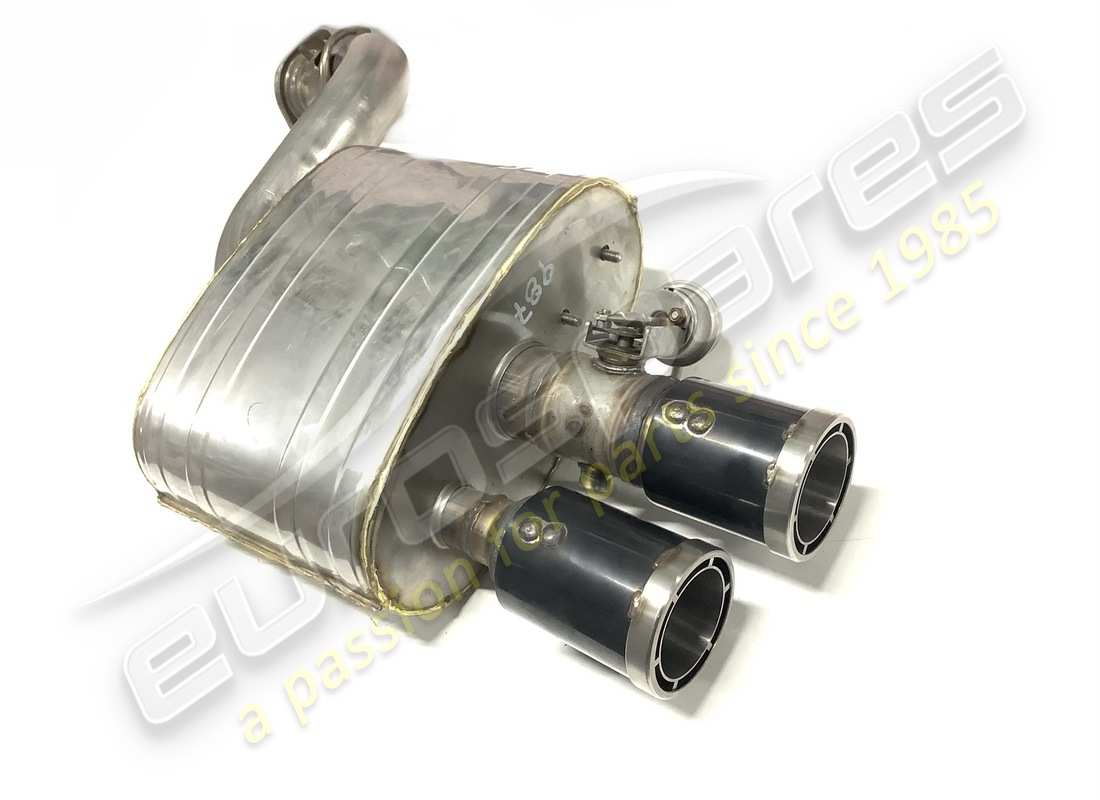

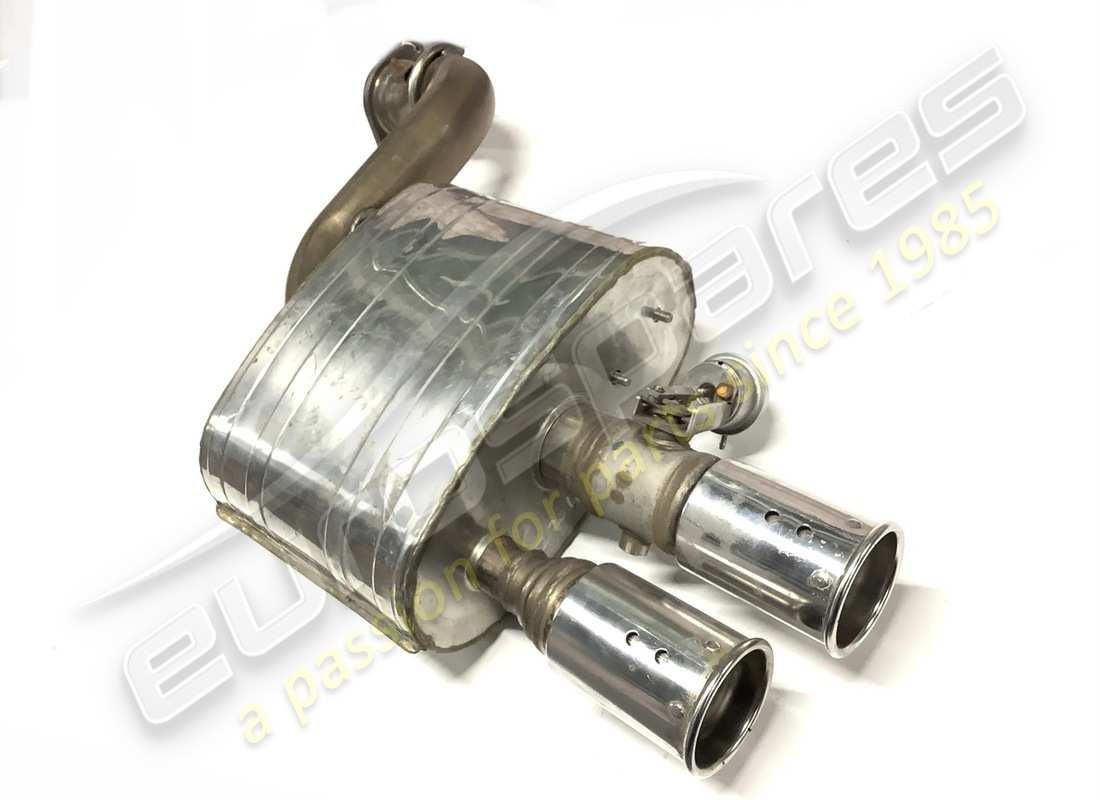

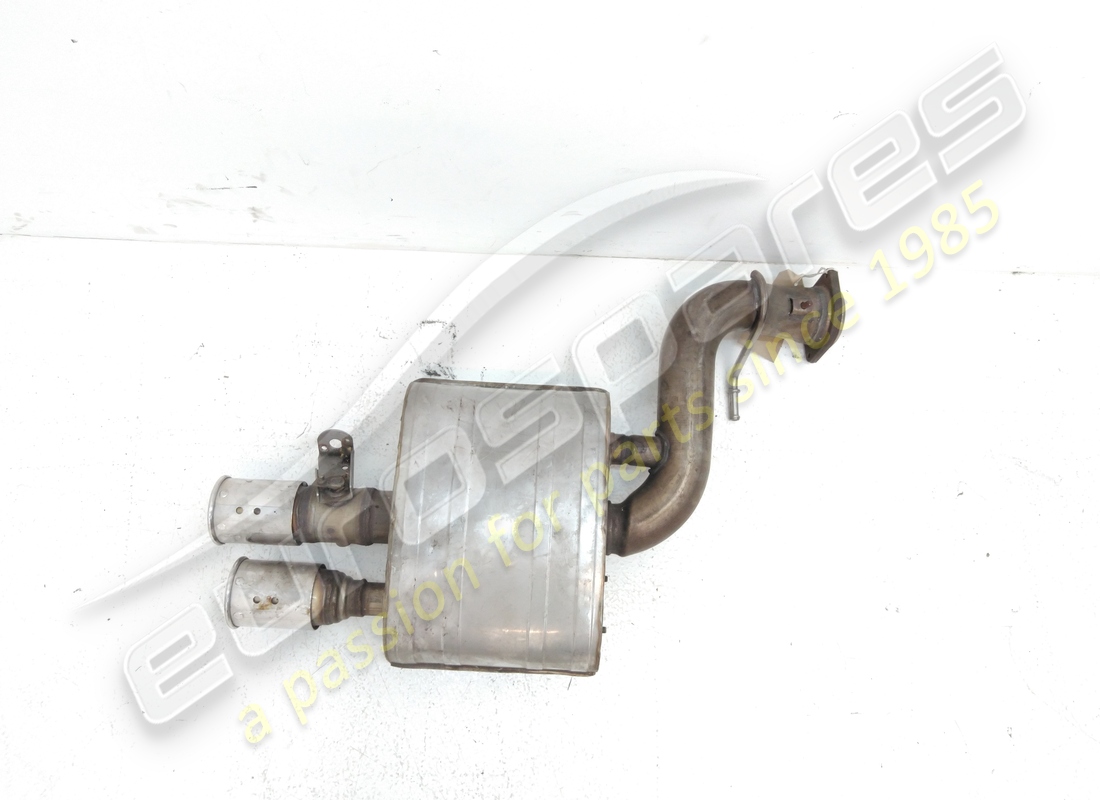

RECHTER HINTERER SCHALLDÄMPFER
-Nicht für J-
aus £896,02
aus £896,02
# 001
MPN: 220193
RECHTER HINTERER SCHALLDÄMPFER
-Gilt für J- -Gilt bis Ass. Nr. 77275-
aus £896,02
aus £896,02
# 001
MPN: 246940
RECHTER HINTERER SCHALLDÄMPFER
-Nicht für J-
aus £1.304,90
aus £1.304,90
# 001
MPN: 246940
RECHTER HINTERER SCHALLDÄMPFER
-Gilt für J- -Gilt ab Ass. Nr. 77276-
aus £1.304,90
aus £1.304,90
# 001
MPN: 256987
RECHTER HINTERER SCHALLDÄMPFER
-Gilt für die Versionen HGTE und HGTE 60 F1- -Nicht für J-
aus £1.921,42
aus £1.921,42
# 001
MPN: 257949
RECHTER HINTERER SCHALLDÄMPFER
-Gilt für die Versionen HGTE und HGTE 60 F1- -Gilt für J-
aus £1.486,37
aus £1.486,37
# 002
MPN: 220194

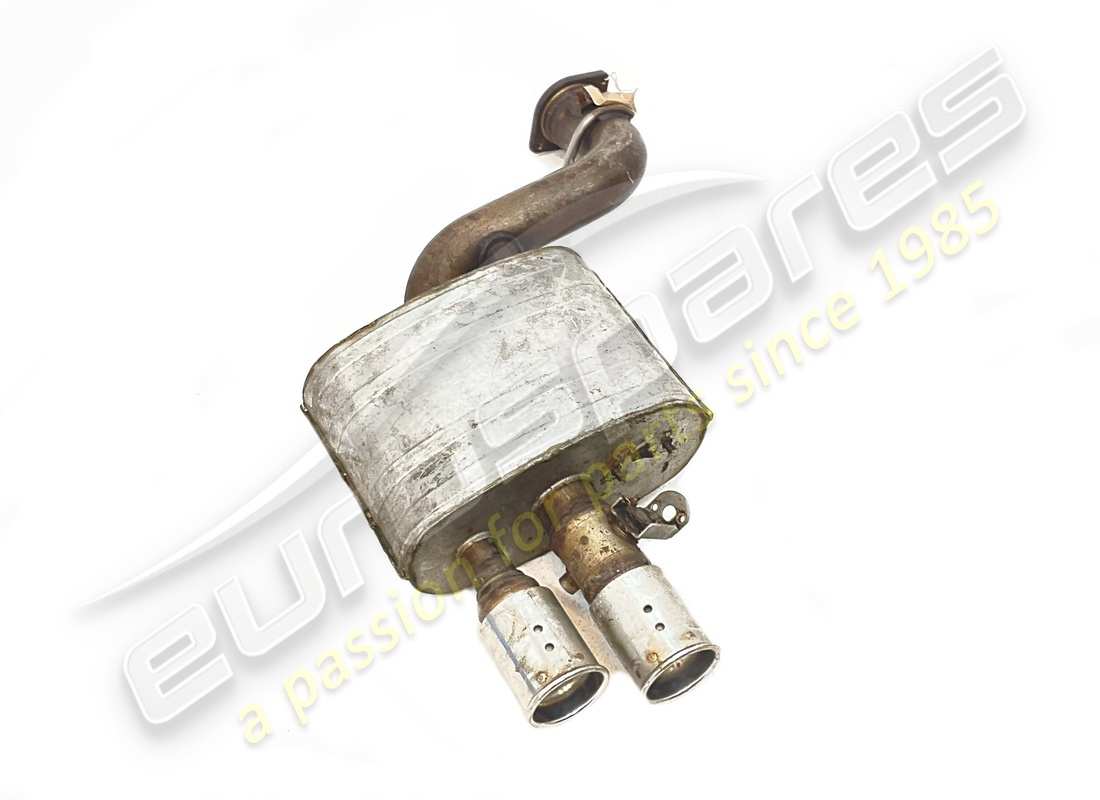

HINTERER SCHALLDÄMPFER LINKS
-Nicht für J-
aus £896,02
aus £896,02
# 002
MPN: 220194
HINTERER SCHALLDÄMPFER LINKS
-Gilt für J- -Gilt bis Ass. Nr. 77275-
aus £896,02
aus £896,02
# 002
MPN: 246941
HINTERER SCHALLDÄMPFER LINKS
-Nicht für J-
aus £1.537,29
aus £1.537,29
# 002
MPN: 246941
HINTERER SCHALLDÄMPFER LINKS
-Gilt für J- -Gilt ab Ass. Nr. 77276-
aus £1.537,29
aus £1.537,29
# 002
MPN: 256988
HINTERER SCHALLDÄMPFER LINKS
-Gilt für die Versionen HGTE und HGTE 60 F1- -Nicht für J-
aus £1.921,42
aus £1.921,42
# 002
MPN: 257950
HINTERER SCHALLDÄMPFER LINKS
-Gilt für die Versionen HGTE und HGTE 60 F1- -Gilt für J-
aus £1.526,11
aus £1.526,11
# 003
MPN: 16136124
SCHRAUBEN
Ersetzung
Ersetzung
# 004
MPN: 127496
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 222364
RECHTE VORDERE HALTERUNG
aus £13,61
aus £13,61
# 005
MPN: 222366
Linke vordere Halterung
aus £13,61
aus £13,61
# 006
MPN: 222365
RECHTE HINTERE HALTERUNG
aus £22,40
aus £22,40
# 006
MPN: 222367
Linke hintere Halterung
aus £40,72
aus £40,72
# 007
MPN: 179808
NUSS
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 124525
# 008
MPN: 187861
MONTAGE DES VIBRATIONSDÄMPFERS
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 199731-
aus £28,35
aus £28,35
# 008
MPN: 199731
MONTAGE DES VIBRATIONSDÄMPFERS
-Anwendbar bis Ass. Nr. 70374-
aus £38,08
aus £38,08
# 008
MPN: 199731
MONTAGE DES VIBRATIONSDÄMPFERS
-Anwendbar ab Ass. Nr. 70375-
aus £38,08
aus £38,08
# 008
MPN: 226357
MONTAGE DES VIBRATIONSDÄMPFERS
-Anwendbar ab Ass. Nr. 70375-
aus £21,70
aus £21,70
# 009
MPN: 217349

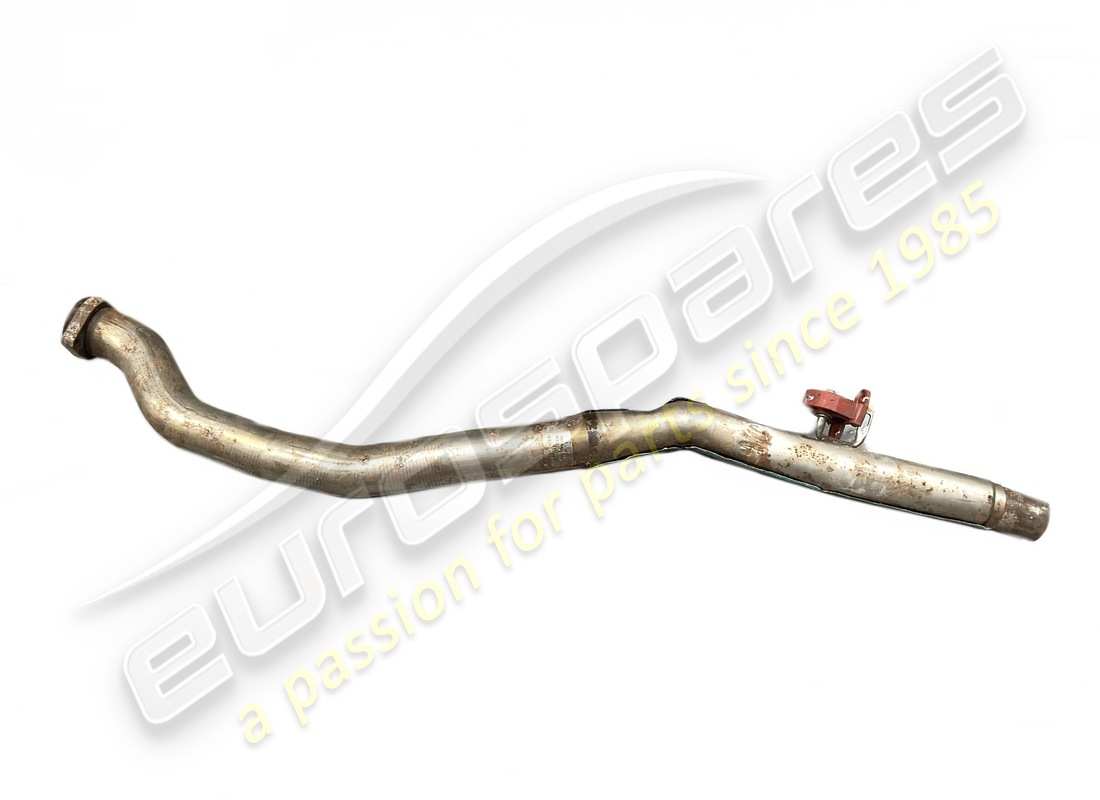

RH ZENTRALE ERWEITERUNG
aus £798,59
aus £798,59
# 010
MPN: 217350
LINKE ZENTRALE VERLÄNGERUNG
aus £378,54
aus £378,54
# 011
MPN: 223224
KREUZSTÜCK
aus £173,69
aus £173,69
# 012
MPN: 14059311
NUSS
aus £0,53
aus £0,53
# 013
MPN: 220195
RECHTE HALTERUNG
aus £10,37
aus £10,37
# 013
MPN: 220196
Linke Halterung
aus £12,77
aus £12,77
# 014
MPN: 16043424
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16043411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 12646724
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601571, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 175283
NUSS
aus £0,54
aus £0,54
# 017
MPN: 69708400
RECHTES FRONTSCHUTZ
-Gültig bis zur Erschöpfung-
aus £128,11
aus £128,11
# 017
MPN: 80208100
RECHTES FRONTSCHUTZ
-Anwendbar nach Erschöpfung von 69708400-
aus £283,13
aus £283,13
Dieses Teil ersetzt die Teilenummer 69708400, die wir auf Lager haben
# 018
MPN: 69708500
LINKES FRONTSCHUTZ
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 018
MPN: 80208200
LINKES FRONTSCHUTZ
-Anwendbar nach Erschöpfung von 69708500-
aus £283,13
aus £283,13
Dieses Teil ersetzt die Teilenummer 69708500
# 019
MPN: 217734
RECHTER HINTERER SCHUTZ
aus £114,19
aus £114,19
# 020
MPN: 217733
LINKER HINTERER SCHUTZ
aus £114,19
aus £114,19
# 021
MPN: 196105
VORDERE HALTERUNG
aus £12,26
aus £12,26
# 022
MPN: 196106
HINTERE HALTERUNG
aus £7,78
aus £7,78
# 023
MPN: 16043424
SCHRAUBEN
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 16043411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 13578305
Scheibe
aus £0,50
aus £0,50
# 025
MPN: 12601379
Scheibe
aus £0,94
aus £0,94
Dieses Teil ersetzt die Teilenummer 12601370
# 026
MPN: 175283
NUSS
aus £0,49
aus £0,49
# 027
MPN: 199075
Hitzeschild
-Anwendbar für AUS, J-
aus £87,76
aus £87,76
# 028
MPN: 14048327
NUSS
-Anwendbar für AUS, J-
aus £0,57
aus £0,57
# 029
MPN: 12638624
Scheibe
-Anwendbar für AUS, J-
aus £0,53
aus £0,53
