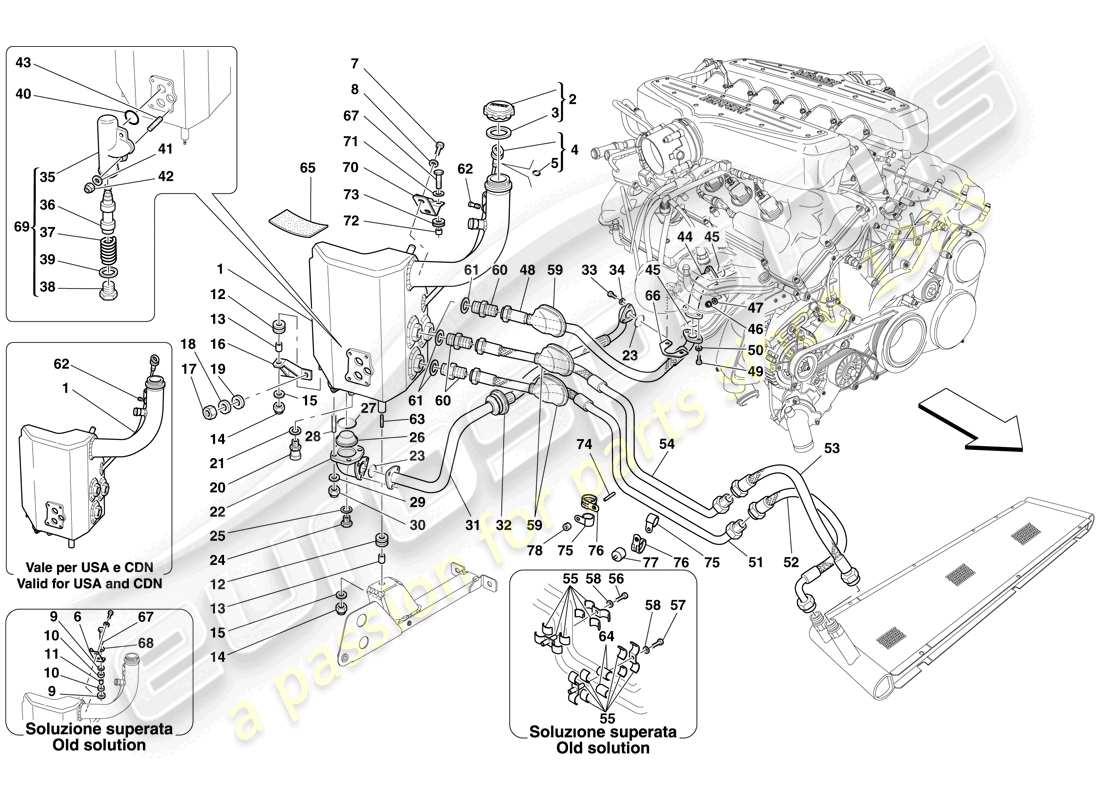

0020 - Schmiersystem – Tank
Ferrari 599 GTB Fiorano (Europe) LUBRICATION SYSTEM - TANK Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 224541

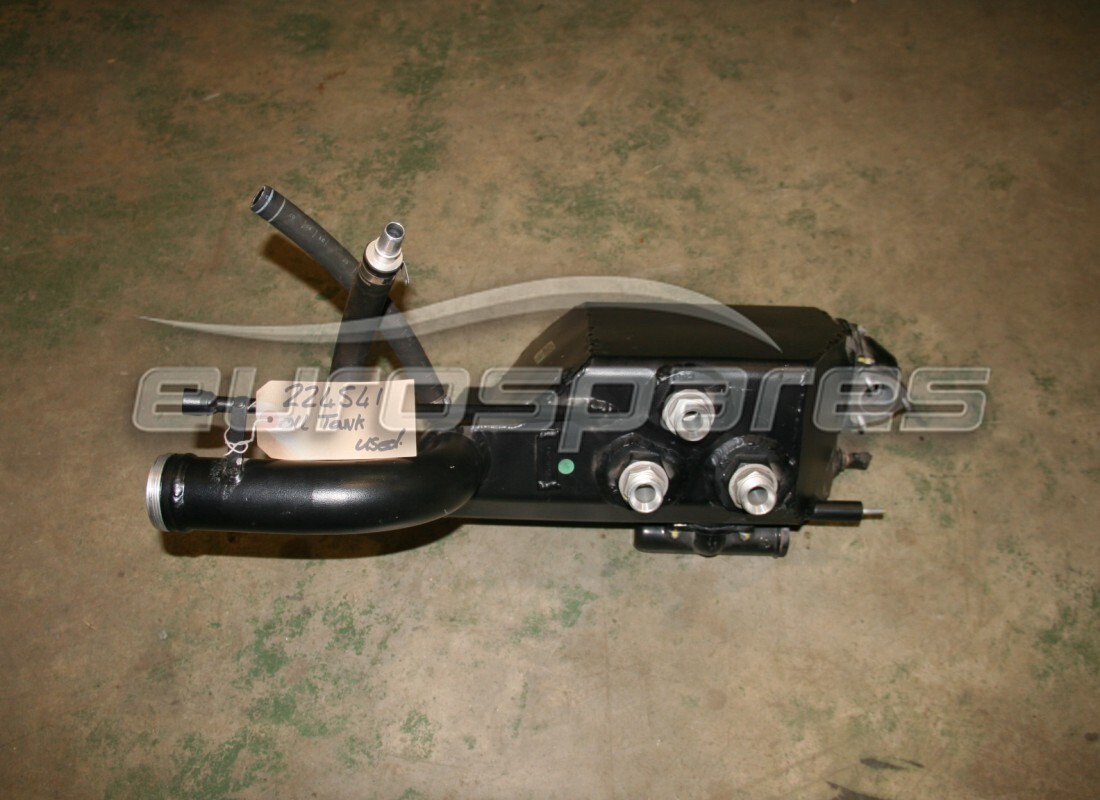

ÖLTANK
aus £891,45
aus £891,45
# 002
MPN: 175708
KOMPLETTE KAPPE
aus £184,02
aus £184,02
Dieses Teil ersetzt die Teilenummer 142790, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 175709
Dichtung
aus £22,64
aus £22,64
Dieses Teil ersetzt die Teilenummer 142792
# 004
MPN: 225788
Peilstab
aus £78,32
aus £78,32
# 005
MPN: 121813
O-RING
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 233118-
aus £0,54
aus £0,54
# 005
MPN: 233118
O-RING
aus £4,42
aus £4,42
# 006
MPN: 218428
OBERE HALTERUNG
-Veraltete Lösung-
aus £22,25
aus £22,25
# 007
MPN: 10902024
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902011 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 12620474
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12620479 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 107979
DECKEL
aus £1,14
aus £1,14
# 010
MPN: 107978
UNTERLAGE
aus £1,11
aus £1,11
# 011
MPN: 107980
SHIM
-Veraltete Lösung-
aus £1,64
aus £1,64
# 012
MPN: 103549
KABELTÜLLE
aus £0,74
aus £0,74
# 013
MPN: 149707
SHIM
aus £0,66
aus £0,66
# 014
MPN: 14059214
NUSS
aus £0,53
aus £0,53
# 015
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 194451
UNTERE HALTERUNG
aus £24,53
aus £24,53
# 017
MPN: 16043434
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 13825824 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 12647024
Scheibe
Ersetzung
Ersetzung
# 019
MPN: 12601374
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 180137
TEMPERATURSENSOR
aus £8,34
aus £8,34
# 021
MPN: 153722
Dichtung
aus £6,95
aus £6,95
# 022
MPN: 210914
ÖLTANKAUFNAHME
aus £311,44
aus £311,44
# 023
MPN: 153628
Dichtung
aus £0,53
aus £0,53
# 024
MPN: 10300711
DECKEL
aus £0,58
aus £0,58
Dieses Teil ersetzt die Teilenummer 10300771
# 025
MPN: 10257060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10253060 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 100332
Sumpffilter
aus £10,21
aus £10,21
Dieses Teil ersetzt die Teilenummer 240387 - und 11 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 125521
O-RING
aus £6,27
aus £6,27
# 028
MPN: 11500424
STEHBOLZEN
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 11500421
# 029
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 102948
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12574211 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 224291
ÖLLEITUNG VON DER PUMPE ZUM PICKUP
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 031
MPN: 234734
ÖLLEITUNG VON DER PUMPE ZUM PICKUP
-Anwendbar nach Erschöpfung von 224291-
aus £1.375,06
aus £1.375,06
Dieses Teil ersetzt die Teilenummer 224291 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 202151
BALG
aus £27,36
aus £27,36
# 033
MPN: 14433124
SCHRAUBEN
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 14433121
# 034
MPN: 12604274
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12604271 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 227443
VENTILKÖRPER
-Ersetzt durch 235648 ref. 69- -Nicht mehr im Lieferumfang enthalten-
aus £318,63
aus £318,63
# 036
MPN: 163951
THERMOSTATVENTIL
-Ersetzt durch 235648 ref. 69- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 157413
# 037
MPN: 136867

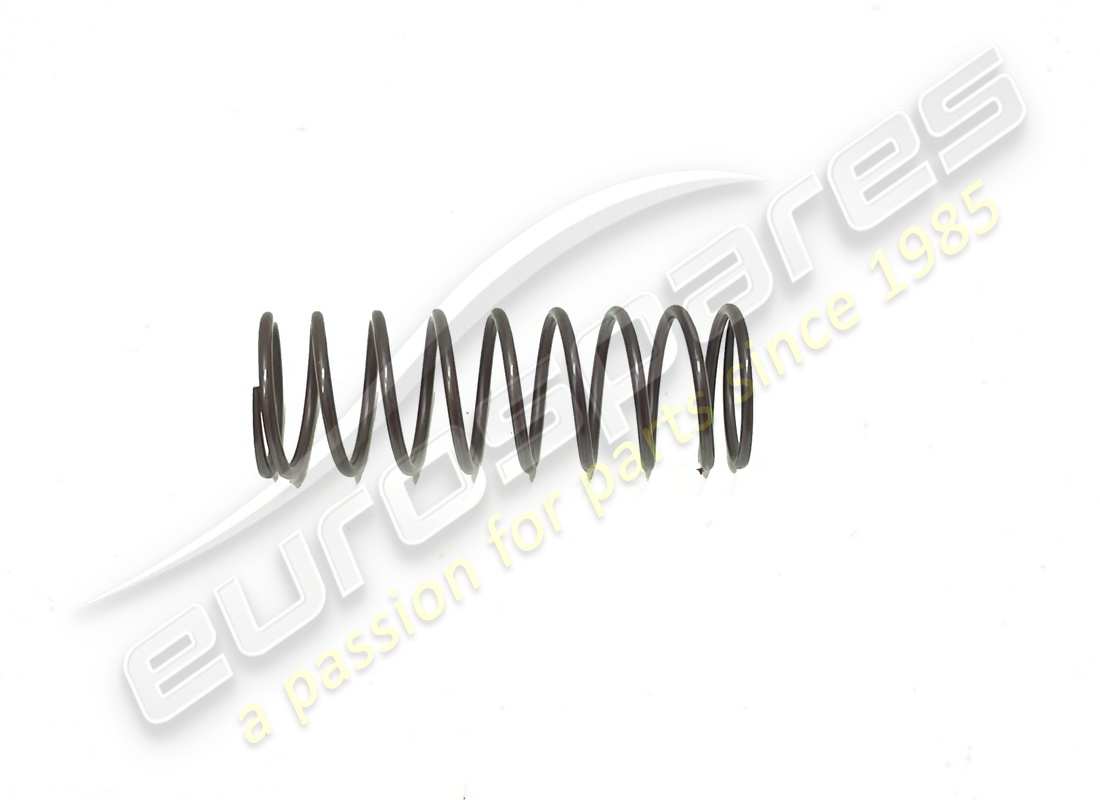

FRÜHLING
-Ersetzt durch 235648 ref. 69- -Nicht mehr im Lieferumfang enthalten-
aus £5,70
aus £5,70
# 038
MPN: 136868
DECKEL
-Ersetzt durch 235648 ref. 69- -Nicht mehr im Lieferumfang enthalten-
aus £17,28
aus £17,28
# 039
MPN: 10303460
Dichtung
-Ersetzt durch 235648 ref. 69- -Nicht mehr im Lieferumfang enthalten-
aus £0,47
aus £0,47
# 040
MPN: 139934
O-RING
aus £0,47
aus £0,47
# 041
MPN: 10519424
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10519401, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 102741
NUSS
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 13540924
STEHBOLZEN
aus £0,74
aus £0,74
Dieses Teil ersetzt die Teilenummer 13540921
# 044
MPN: 219688
ÖLAUSLASSROHR
aus £85,54
aus £85,54
# 045
MPN: 153628
Dichtung
aus £0,53
aus £0,53
# 046
MPN: 177778
NUSS
aus £0,84
aus £0,84
Dieses Teil ersetzt die Teilenummer 133215, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 12604474
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12604479, die wir auf Lager haben
# 048
MPN: 225621
ÖLLEITUNG VOM MOTOR ZUM TANK
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 246353-
Ersetzung
Ersetzung
# 048
MPN: 246353
ÖLLEITUNG VOM MOTOR ZUM TANK
aus £321,83
aus £321,83
Dieses Teil ersetzt die Teilenummer 225621 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 049
MPN: 16043524
SCHRAUBEN
aus £0,47
aus £0,47
# 050
MPN: 12604474
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12604479, die wir auf Lager haben
# 051
MPN: 225623
ÖLLEITUNG VOM TANK ZUM KÜHLER
aus £254,81
aus £254,81
# 052
MPN: 225628
ÖLLEITUNG VOM TANK ZUM KÜHLER
aus £1.860,84
aus £1.860,84
# 053
MPN: 225630
ÖLLEITUNG VOM KÜHLER ZUM TANK
aus £582,69
aus £582,69
# 054
MPN: 225633
ÖLLEITUNG VOM KÜHLER ZUM TANK
aus £2.274,74
aus £2.274,74
# 055
MPN: 218425
BEFESTIGUNGSHALTER
aus £122,68
aus £122,68
# 056
MPN: 10903711
SCHRAUBEN
aus £0,54
aus £0,54
# 057
MPN: 10903424
SCHRAUBEN
aus £1,64
aus £1,64
# 058
MPN: 12604274
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12604271 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 059
MPN: 202152
BALG
aus £51,50
aus £51,50
# 060
MPN: 138150
VERBINDER
aus £17,64
aus £17,64
# 061
MPN: 144487
Dichtung
aus £18,15
aus £18,15
# 062
MPN: 117715

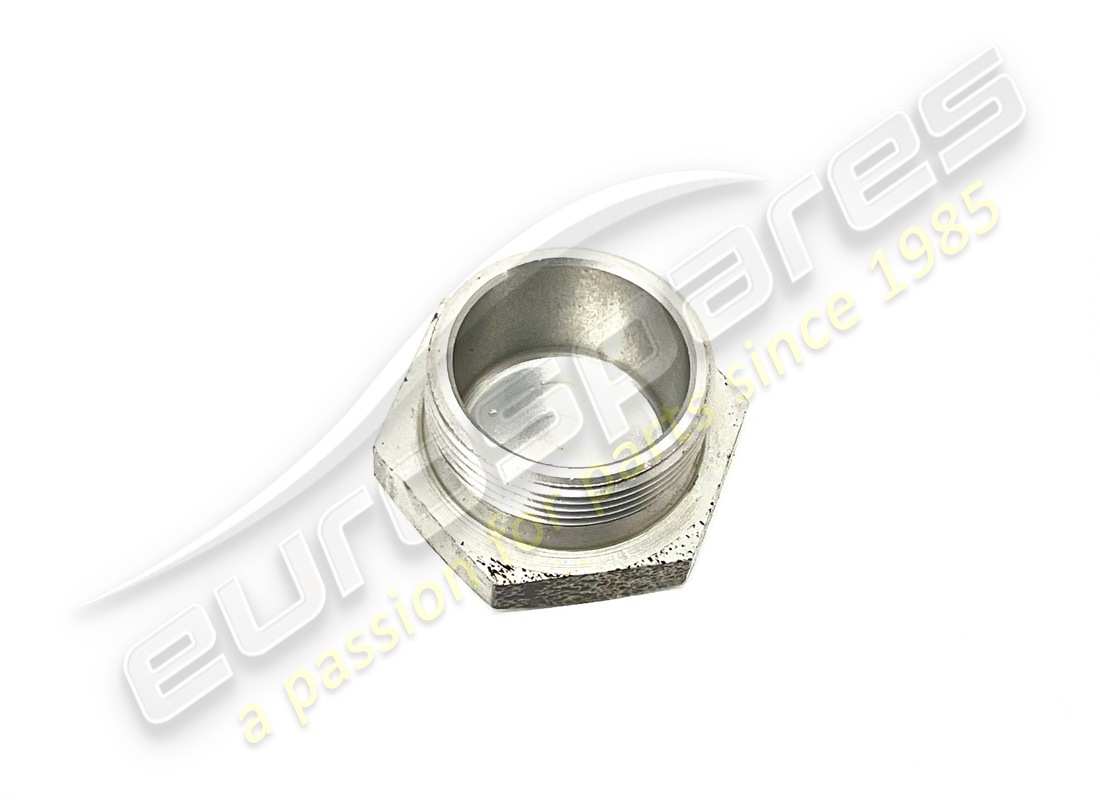

GEWINDEVERBINDER
-Nicht für USA, CDN-
aus £2,37
aus £2,37
Dieses Teil ersetzt die Teilenummer 119607
# 062
MPN: 14326101
DECKEL
-Gilt für USA, CDN-
aus £0,72
aus £0,72
# 063
MPN: 11500524
STEHBOLZEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 11500521, die wir auf Lager haben
# 064
MPN: 228208
ÄRMEL
-D. 22 X 3 X 35-
aus £6,20
aus £6,20
# 064
MPN: 228209
ÄRMEL
-D. 28 X 3 X 35-
aus £4,24
aus £4,24
# 065
MPN: 142798
GUMMISCHEIBE
aus £0,85
aus £0,85
# 066
MPN: 231837
SCHILD
aus £33,02
aus £33,02
# 067
MPN: 10902824
SCHRAUBEN
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10902821, die wir auf Lager haben
# 068
MPN: 12620474
Scheibe
-Veraltete Lösung-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12620479 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 069
MPN: 235648
KOMPLETTES THERMOSTATVENTIL
aus £453,01
aus £453,01
Dieses Teil ersetzt die Teilenummer 163951
# 070
MPN: 252336
OBERE HALTERUNG
aus £14,88
aus £14,88
# 071
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 072
MPN: 149707
SHIM
aus £0,67
aus £0,67
# 073
MPN: 103549
KABELTÜLLE
aus £0,74
aus £0,74
# 074
MPN: 11501024
STEHBOLZEN
aus £1,14
aus £1,14
Dieses Teil ersetzt die Teilenummer 11501021
# 075
MPN: 10441790
HALTERUNG MIT HÜLSE
aus £0,53
aus £0,53
# 076
MPN: 10442190
HALTERUNG MIT HÜLSE
aus £0,51
aus £0,51
# 077
MPN: 102947
STOSSDÄMPFER
aus £7,45
aus £7,45
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 078
MPN: 13604115
SHIM
aus £0,85
aus £0,85
Dieses Teil ersetzt die Teilenummer 13604111
-part-diagram-0021.webp "FERRARI 599 GTB FIORANO (EUROPE) ÖL-/WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 599 GTB FIORANO (EUROPE) KÜHLSYSTEM – KÜHLER UND SAMMELBEHÄLTER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 599 GTB FIORANO (EUROPE) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 599 GTB FIORANO (EUROPE) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 599 GTB FIORANO (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 599 GTB FIORANO (EUROPE) KÜHLKÜHLER FÜR DIFFERENTIALGEHÄUSE UND GETRIEBE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 599 GTB FIORANO (EUROPE) PRIMÄRGETRIEBEWELLENZAHNRAD UND GETRIEBEÖLPUMPE TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 599 GTB FIORANO (EUROPE) SEKUNDÄRGETRIEBEWELLENZAHNRÄDER TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 599 GTB FIORANO (EUROPE) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 599 GTB FIORANO (EUROPE) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 599 GTB FIORANO (EUROPE) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 599 GTB FIORANO (EUROPE) MOTOR-/GETRIEBE-VERBINDUNGSROHR UND ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 599 GTB FIORANO (EUROPE) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 599 GTB FIORANO (EUROPE) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 599 GTB FIORANO (EUROPE) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 599 GTB FIORANO (EUROPE) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 599 GTB FIORANO (EUROPE) F1 KUPPLUNGSHYDRAULIKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 599 GTB FIORANO (EUROPE) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 599 GTB FIORANO (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 599 GTB FIORANO (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 599 GTB FIORANO (EUROPE) VORDERER BREMSSATTEL TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 599 GTB FIORANO (EUROPE) HINTERER BREMSSATTEL TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 599 GTB FIORANO (EUROPE) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 599 GTB FIORANO (EUROPE) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 599 GTB FIORANO (EUROPE) HYDRAULIKFLÜSSIGKEITSBEHÄLTER, PUMPE UND SPULE FÜR EINE SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 599 GTB FIORANO (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 599 GTB FIORANO (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 599 GTB FIORANO (EUROPE) VORDERRADAUFHÄNGUNG – ARME UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 599 GTB FIORANO (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI 599 GTB FIORANO (EUROPE) HINTERE AUFHÄNGUNG – ARME UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI 599 GTB FIORANO (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI 599 GTB FIORANO (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI 599 GTB FIORANO (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI 599 GTB FIORANO (EUROPE) LICHTMASCHINE, ANLASSER UND AC-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI 599 GTB FIORANO (EUROPE) AC-SYSTEM – FREON-ROHRE TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI 599 GTB FIORANO (EUROPE) AC-SYSTEM – WASSERLEITUNGEN TEILEDIAGRAMM")
-part-diagram-0057.webp "FERRARI 599 GTB FIORANO (EUROPE) VERDAMPFEREINHEIT UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-0058.webp "FERRARI 599 GTB FIORANO (EUROPE) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-0059.webp "FERRARI 599 GTB FIORANO (EUROPE) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0060.webp "FERRARI 599 GTB FIORANO (EUROPE) ERSATZRAD UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 599 GTB FIORANO (EUROPE) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 599 GTB FIORANO (EUROPE) KAROSSERIE - DACH TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 599 GTB FIORANO (EUROPE) ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 599 GTB FIORANO (EUROPE) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 599 GTB FIORANO (EUROPE) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 599 GTB FIORANO (EUROPE) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 599 GTB FIORANO (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 599 GTB FIORANO (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 599 GTB FIORANO (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 599 GTB FIORANO (EUROPE) FIREWALL-ISOLIERUNG DES MOTORRAUMS TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 599 GTB FIORANO (EUROPE) ISOLIERUNG DES FAHRGASTRAUMS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 599 GTB FIORANO (EUROPE) ISOLIERUNG DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 599 GTB FIORANO (EUROPE) FAHRZEUGRAUMVERKLEIDUNG UND MATTEN TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 599 GTB FIORANO (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 599 GTB FIORANO (EUROPE) GEPÄCKRAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 599 GTB FIORANO (EUROPE) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 599 GTB FIORANO (EUROPE) GEPÄCKRAUM-DECKEL UND TANKKLAPPE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 599 GTB FIORANO (EUROPE) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 599 GTB FIORANO (EUROPE) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 599 GTB FIORANO (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 599 GTB FIORANO (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 599 GTB FIORANO (EUROPE) KOMPLETT VORDERSITZ UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 599 GTB FIORANO (EUROPE) VORDERSITZ – VERKLEIDUNG UND INTERNE KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 599 GTB FIORANO (EUROPE) VORDERSITZ – FÜHRUNGEN UND EINSTELLMECHANISMEN TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 599 GTB FIORANO (EUROPE) VORDERER RENNSITZ – SCHIENEN UND MECHANISMUS TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 599 GTB FIORANO (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 599 GTB FIORANO (EUROPE) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 599 GTB FIORANO (EUROPE) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 599 GTB FIORANO (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 599 GTB FIORANO (EUROPE) AIRBAG TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 599 GTB FIORANO (EUROPE) INSTRUMENTIERUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 599 GTB FIORANO (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 599 GTB FIORANO (EUROPE) AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 599 GTB FIORANO (EUROPE) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 599 GTB FIORANO (EUROPE) BEWEGUNGSSENSOR TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 599 GTB FIORANO (EUROPE) MOTORRAUM-STEUERGERÄTE TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 599 GTB FIORANO (EUROPE) STEUERGERÄTE FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI 599 GTB FIORANO (EUROPE) STEUERGERÄTE FÜR GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI 599 GTB FIORANO (EUROPE) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI 599 GTB FIORANO (EUROPE) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI 599 GTB FIORANO (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI 599 GTB FIORANO (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 599 GTB FIORANO (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 599 GTB FIORANO (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 599 GTB FIORANO (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 599 GTB FIORANO (EUROPE) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 599 GTB FIORANO (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 599 GTB FIORANO (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 599 GTB FIORANO (EUROPE) STEUERSYSTEM – STÖSSEL UND WELLE TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 599 GTB FIORANO (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 599 GTB FIORANO (EUROPE) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 599 GTB FIORANO (EUROPE) BENZINPUMPE TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 599 GTB FIORANO (EUROPE) KRAFTSTOFFTANK – EINFÜLLHALS UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 599 GTB FIORANO (EUROPE) KRAFTSTOFFTANK – ISOLIERUNG UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 599 GTB FIORANO (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 599 GTB FIORANO (EUROPE) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 599 GTB FIORANO (EUROPE) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 599 GTB FIORANO (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 599 GTB FIORANO (EUROPE) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 599 GTB FIORANO (EUROPE) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 599 GTB FIORANO (EUROPE) VORDERE ABGASANLAGE TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 599 GTB FIORANO (EUROPE) HINTERE ABGASANLAGE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 599 GTB FIORANO (EUROPE) BLOW-BY-SYSTEM TEILEDIAGRAMM")
