0055 - AC-SYSTEM – FREON-ROHRE

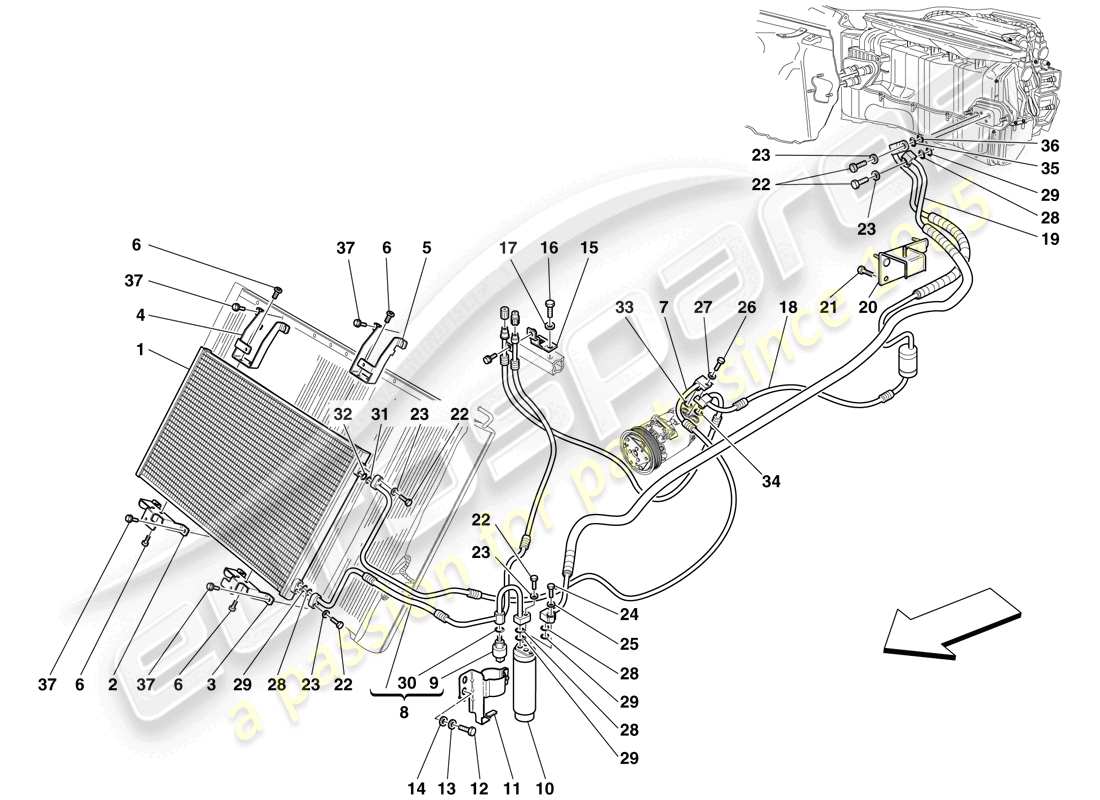

Ferrari 599 GTB Fiorano (Europe) AC SYSTEM - FREON PIPES Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 202285
AC-KONDENSATOR
aus £582,97
aus £582,97
# 002
MPN: 217745
RECHTE UNTERE HALTERUNG
aus £73,60
aus £73,60
# 003
MPN: 217746
LINKE UNTERE HALTERUNG
aus £73,60
aus £73,60
# 004
MPN: 217747
RECHTE OBERE HALTERUNG
aus £76,44
aus £76,44
# 005
MPN: 217748
LINKE OBERE HALTERUNG
aus £76,44
aus £76,44
# 006
MPN: 226135
SCHRAUBEN
aus £0,48
aus £0,48
# 007
MPN: 67949800
GASLEITUNG VOM KOMPRESSOR ZUM KONDENSATOR
aus £151,00
aus £151,00
# 008
MPN: 67949600
GASLEITUNG VOM KONDENSATOR ZUM FILTER
aus £387,72
aus £387,72
# 009
MPN: 66374400
DRUCKSCHALTER
aus £72,67
aus £72,67
Dieses Teil ersetzt die Teilenummer 64799700 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 67085100
GAS-FILTER
aus £17,75
aus £17,75
Dieses Teil ersetzt die Teilenummer 82195800 - und 19 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 67950000
MONTAGEHALTERUNG FÜR DEHYDRATOR-FILTER
aus £45,29
aus £45,29
# 012
MPN: 13836971
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 18770124
# 012
MPN: 16286024
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 13836971-
aus £0,53
aus £0,53
# 013
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 68570700
ROHRBEFESTIGUNGSHALTER
aus £157,14
aus £157,14
# 016
MPN: 13833614
SCHRAUBEN
aus £0,79
aus £0,79
# 017
MPN: 12638124
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12638101, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 67949900
KOMPRESSOR-EINLASSROHR
aus £528,52
aus £528,52
# 019
MPN: 67949700
GASLEITUNG VOM FILTER ZUM VERDAMPFER
aus £179,31
aus £179,31
# 020
MPN: 69246600
ROHRBEFESTIGUNGSHALTER
aus £22,64
aus £22,64
# 021
MPN: 11625724
SCHRAUBE MIT Scheibe
aus £0,54
aus £0,54
# 022
MPN: 10902624
SCHRAUBEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 10902621
# 023
MPN: 11193274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11193279, die wir auf Lager haben
# 024
MPN: 16296924
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 289834
# 025
MPN: 12601274
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 16044024
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16044021
# 027
MPN: 12601374
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 68392000
O-RING
aus £4,85
aus £4,85
# 029
MPN: 68392100
O-RING
aus £2,87
aus £2,87
# 030
MPN: 66309600
O-RING
aus £1,24
aus £1,24
# 031
MPN: 68392700
O-RING
aus £2,46
aus £2,46
# 032
MPN: 66309700
O-RING
aus £6,83
aus £6,83
# 033
MPN: 66309400
O-RING
aus £11,63
aus £11,63
# 034
MPN: 66309500
O-RING
aus £11,63
aus £11,63
# 035
MPN: 66309800
O-RING
aus £2,58
aus £2,58
# 036
MPN: 68392800
O-RING
aus £1,24
aus £1,24
# 037
MPN: 16285127
SCHRAUBEN
-M5 X 16-
aus £0,48
aus £0,48
-part-diagram-0056.webp "FERRARI 599 GTB FIORANO (EUROPE) AC-SYSTEM – WASSERLEITUNGEN TEILEDIAGRAMM")
