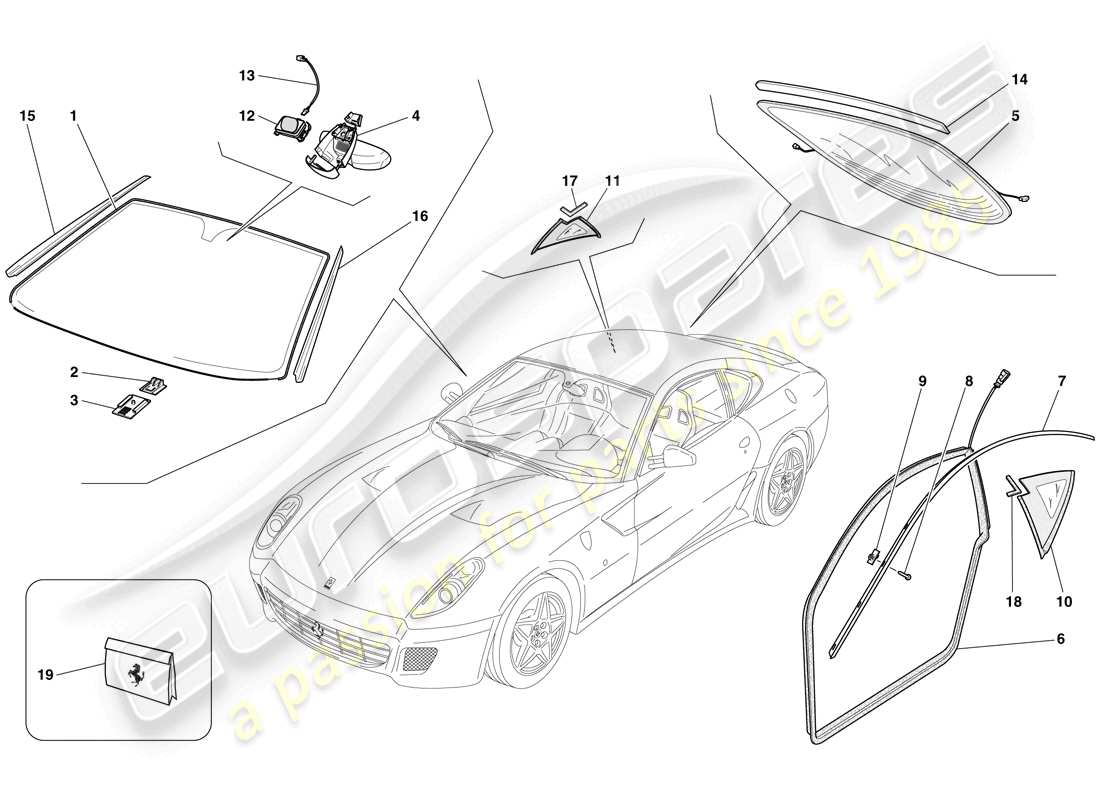

0120 - BILDSCHIRME, FENSTER UND DICHTUNGEN
Ferrari 599 GTB Fiorano (Europe) SCREENS, WINDOWS AND SEALS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 68269300

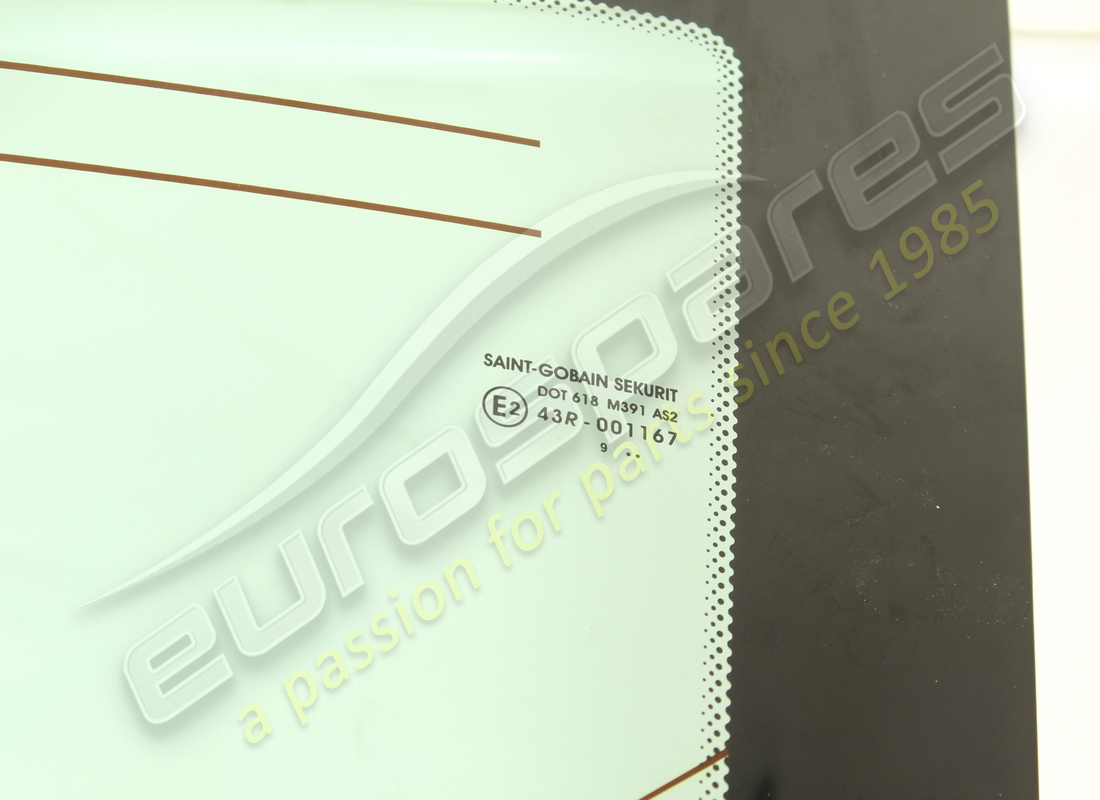

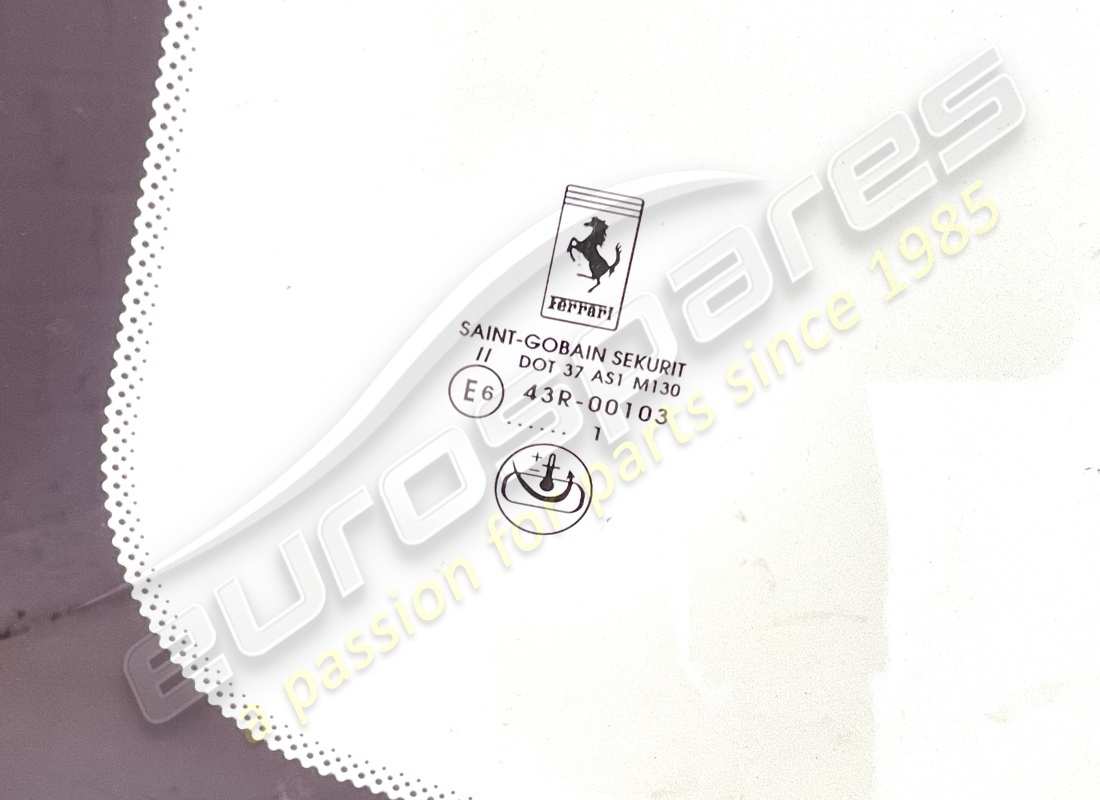

WINDSCHUTZSCHEIBENGLAS
-Standard-
aus £1.824,79
aus £1.824,79
# 001
MPN: 81716600
WINDSCHUTZSCHEIBENGLAS
-Optional- -Wärmeabsorption-
aus £2.393,39
aus £2.393,39
# 002
MPN: 67163200
BLOCKSCHIEBER
aus £0,83
aus £0,83
# 003
MPN: 67163300
BLOCK
aus £0,74
aus £0,74
# 004
MPN: 66977000

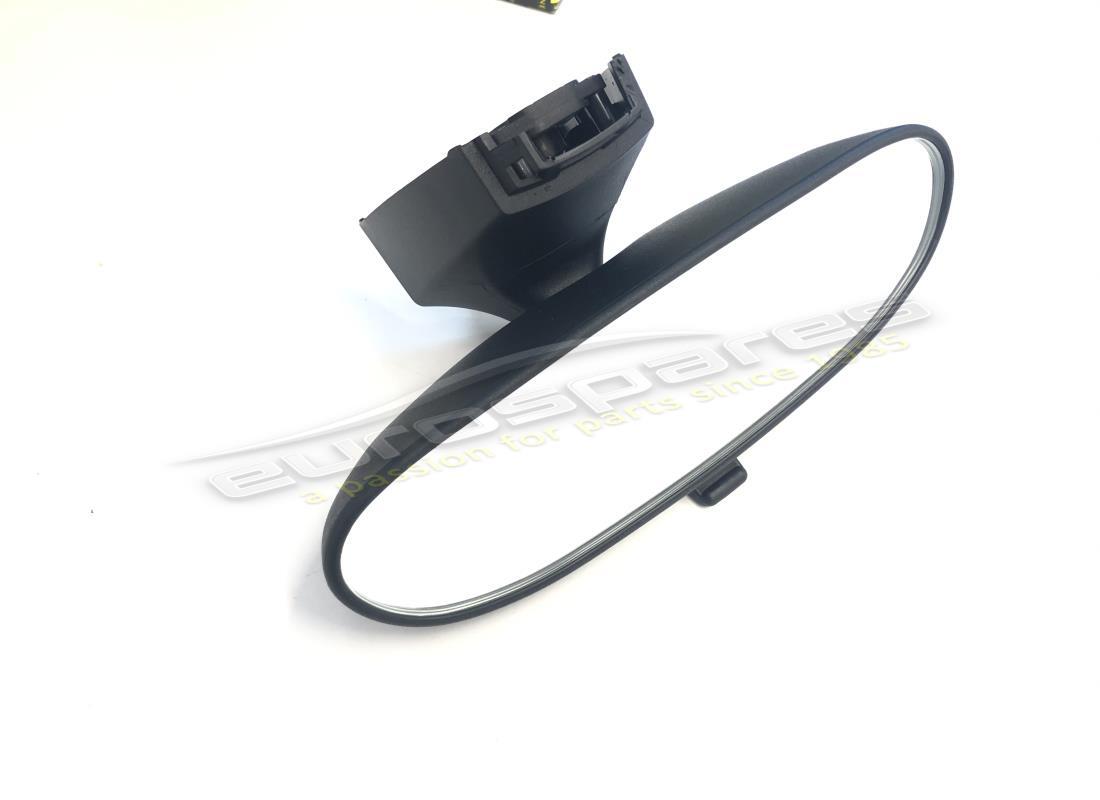

INNENRÜCKSPIEGEL
-Nicht für elektrochrome-
aus £57,89
aus £57,89
# 004
MPN: 68976700
INNENRÜCKSPIEGEL
-Elektrochrom-
aus £254,81
aus £254,81
# 005
MPN: 68040100

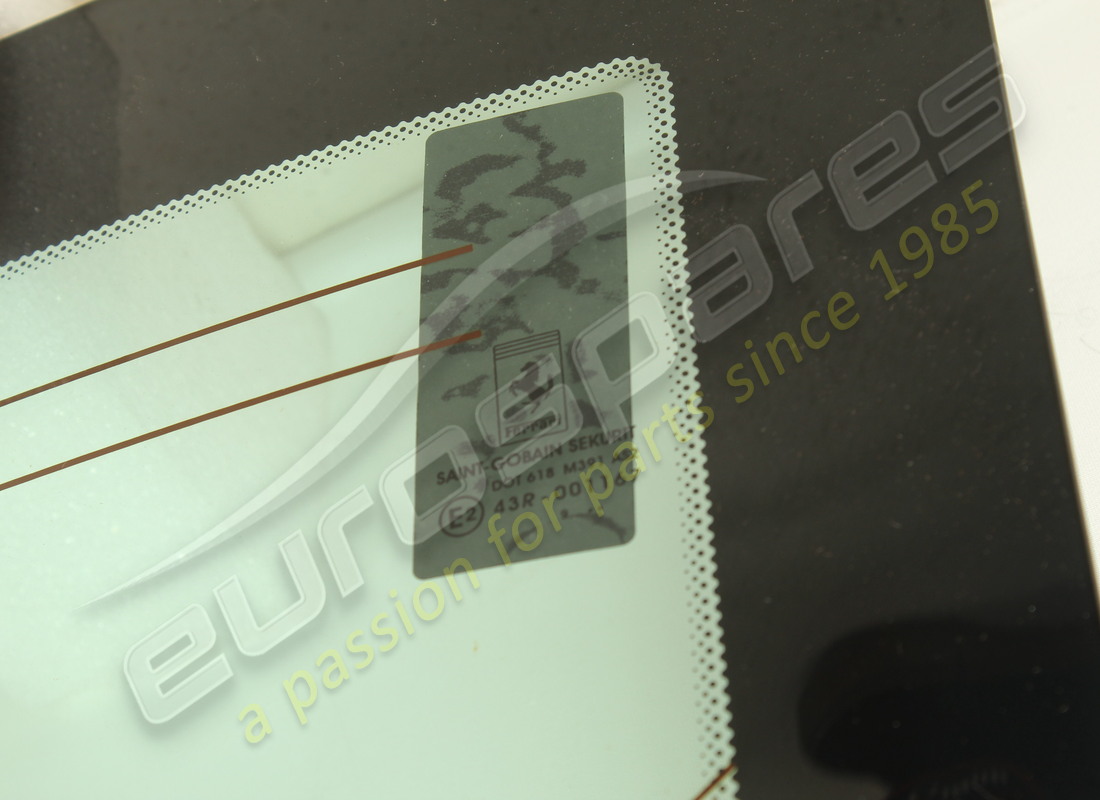

HECKSCHEIBENGLAS
-Standard-
aus £939,75
aus £939,75
# 005

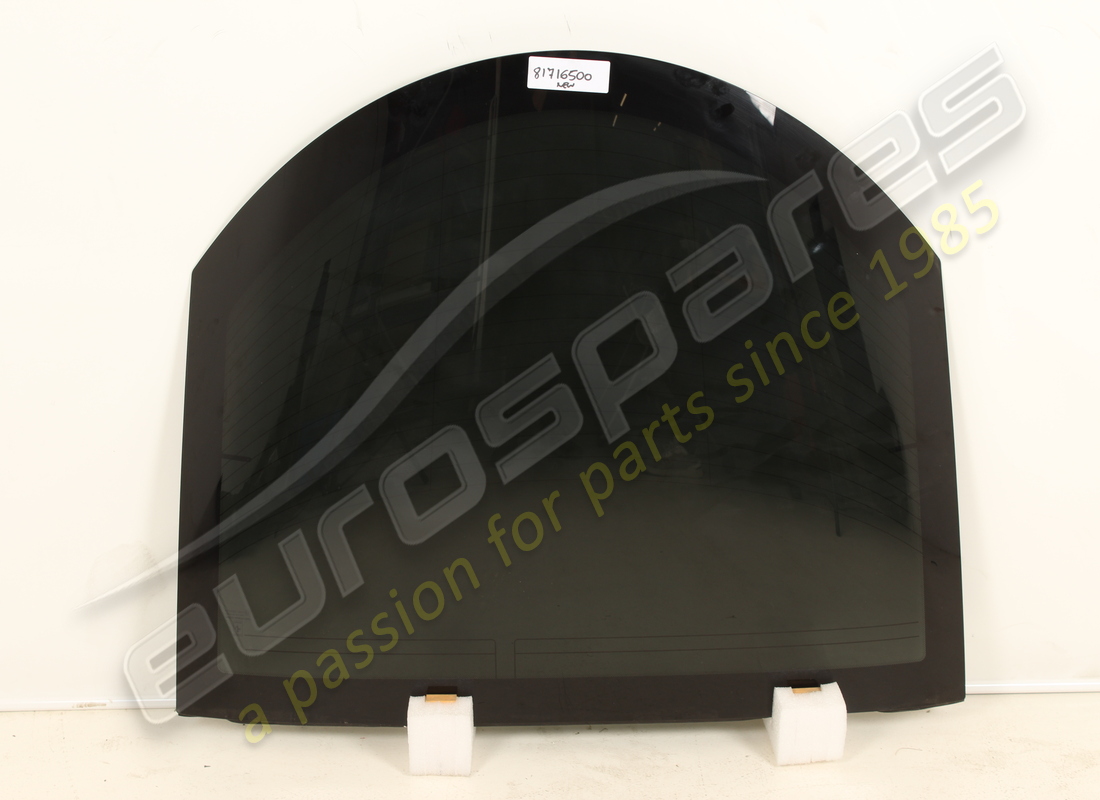

MPN: 81716500
HECKSCHEIBENGLAS
-Töntes Glas- -Optional-
aus £1.870,31
aus £1.870,31
# 006
MPN: 68579100
VOLLSTÄNDIGE DICHTUNG DER RECHTEN TÜR
aus £749,22
aus £749,22
# 006
MPN: 68579200
VOLLSTÄNDIGE LINKE TÜRUMDICHTUNG
aus £749,22
aus £749,22
# 007
MPN: 68563400
RH-FORMTEIL
aus £295,87
aus £295,87
# 007
MPN: 68563500
LINKES FORMTEIL
aus £537,95
aus £537,95
# 008
MPN: 16083501
SCHRAUBEN
aus £0,48
aus £0,48
# 009
MPN: 64569500
CLIP
aus £2,18
aus £2,18
# 010
MPN: 68040300

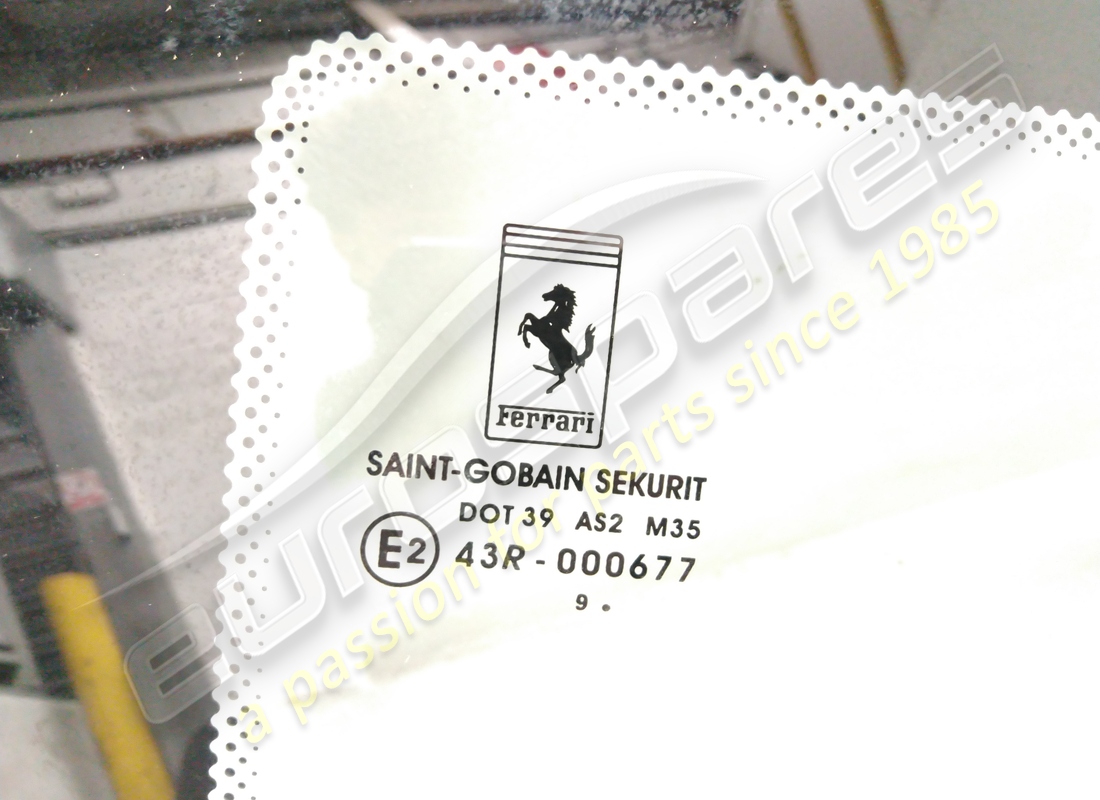

LINKES HINTERES SEITENLICHT
-Standard- -Ersetzt durch Kit 70001792 ref. 19- -Nicht für USA, CDN- -Anwendbar bis Ass. Nr. 87539- -Nicht mehr im Lieferumfang enthalten-
aus £954,65
aus £954,65
# 010
MPN: 69961100
LINKES HINTERES SEITENLICHT
-Standard- -Bestellen Sie auch das rechte Fenster mit der Teilenummer 82321100- -Anwendbar für USA, CDN- -Anwendbar bis Ass. Nr. 87539- -Nicht mehr lieferbar- -Ersetzt durch 82321200-
Ersetzung
Ersetzung
# 010

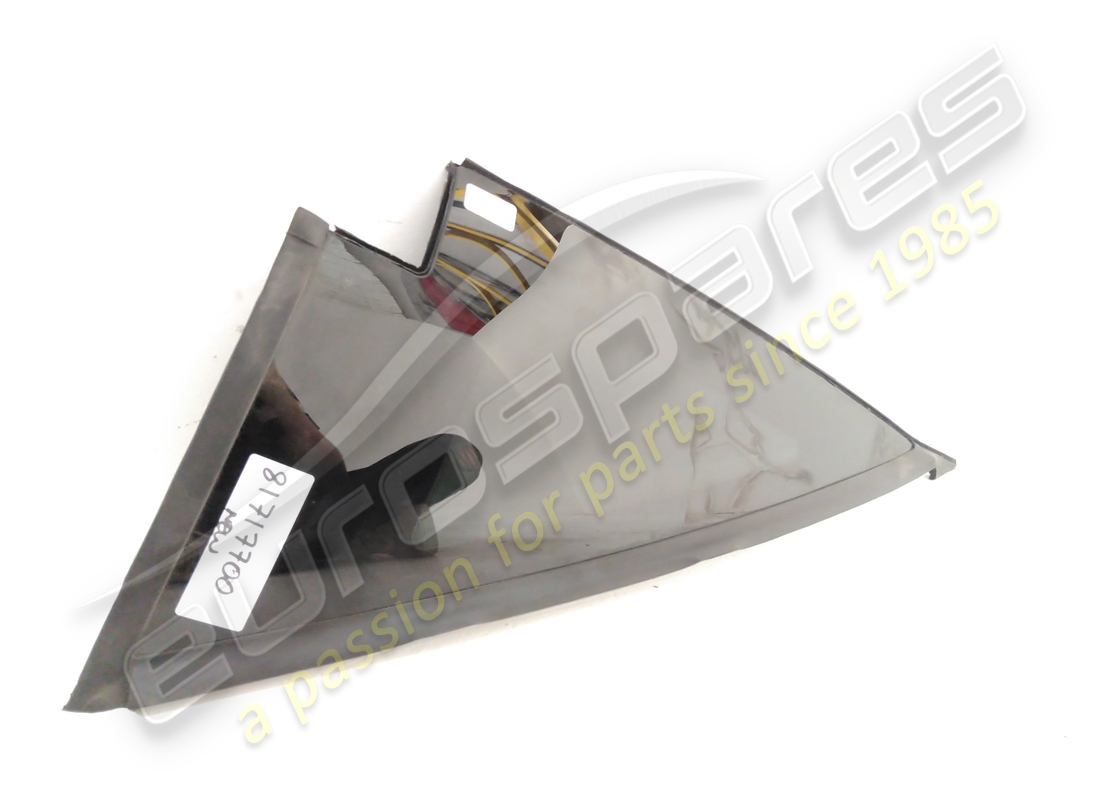

MPN: 81717700
LINKES HINTERES SEITENLICHT
-Getöntes Glas- -Optional- -Anwendbar bis Ass. Nr. 87539-
aus £723,35
aus £723,35
# 010
MPN: 82321200
LINKES HINTERES SEITENLICHT
-Standard- -Gültig ab Ass. Nr. 87540-
aus £782,62
aus £782,62
Dieses Teil ersetzt die Teilenummer 69961100
# 010
MPN: 82322300
LINKES HINTERES SEITENLICHT
-Getöntes Glas- -Optional- -Anwendbar ab Ass. Nr. 87540-
aus £1.093,27
aus £1.093,27
# 011
MPN: 68040200

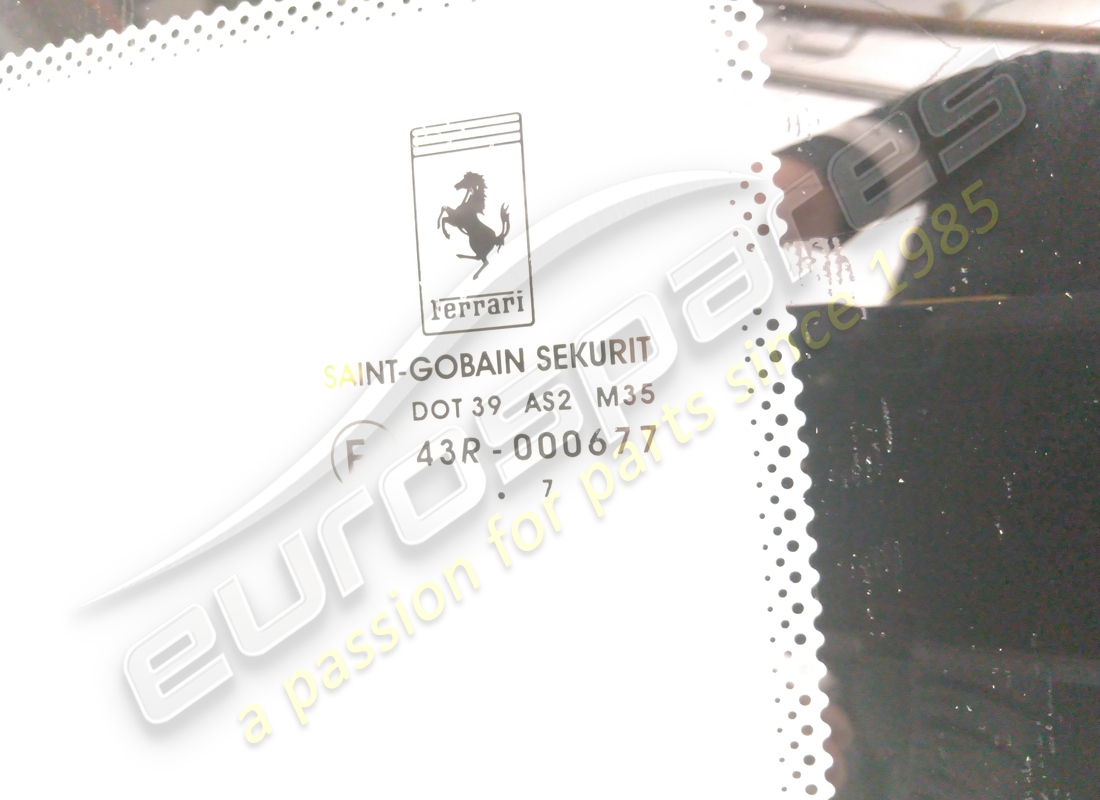

RECHTES HINTERES SEITENLICHT
-Standard- -Ersetzt durch Kit 70001792 ref. 19- -Nicht für USA, CDN- -Anwendbar bis Ass. Nr. 87539- -Nicht mehr im Lieferumfang enthalten-
aus £399,44
aus £399,44
# 011
MPN: 69961000
RECHTES HINTERES SEITENLICHT
-Standard- -Bestellen Sie auch das linke Fenster mit der Teilenummer 82321200- -Anwendbar für USA, CDN- -Anwendbar bis Ass. Nr. 87539- -Nicht mehr lieferbar- -Ersetzt durch 82321100-
Ersetzung
Ersetzung
# 011
MPN: 81717600
RECHTES HINTERES SEITENLICHT
-Getöntes Glas- -Optional- -Anwendbar bis Ass. Nr. 87539-
aus £1.307,54
aus £1.307,54
# 011
MPN: 82321100
RECHTES HINTERES SEITENLICHT
-Standard- -Gültig ab Ass. Nr. 87540-
aus £782,62
aus £782,62
Dieses Teil ersetzt die Teilenummer 69961000
# 011
MPN: 82322200
RECHTES HINTERES SEITENLICHT
-Getöntes Glas- -Optional- -Anwendbar ab Ass. Nr. 87540-
aus £1.093,27
aus £1.093,27
# 012
MPN: 190935

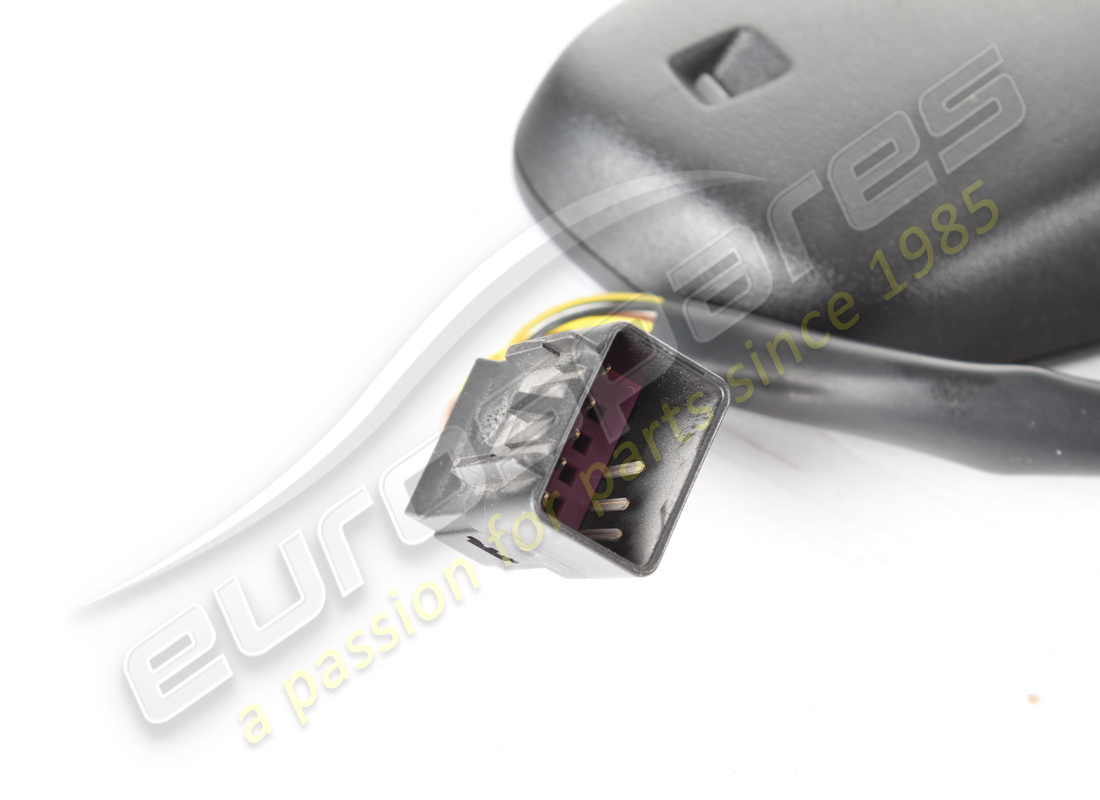

REGEN- UND DÄMMERUNGSSENSOR-ECU
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 012
MPN: 60684944
REGEN- UND DÄMMERUNGSSENSOR-ECU
-Anwendbar nach Erschöpfung von 190935-
aus £136,14
aus £136,14
Dieses Teil ersetzt die Teilenummer 190935
# 013
MPN: 216213
KABELBAUM DES REGEN- UND DÄMMERUNGSSENSORS
-Standard-
aus £16,54
aus £16,54
# 013
MPN: 223475
KABELBAUM DES REGEN- UND DÄMMERUNGSSENSORS
-Full House- -Nicht für elektrochrome Spiegel-
aus £6,97
aus £6,97
# 014
MPN: 69960000
HECKSCHEIBENFORMTEIL
aus £317,61
aus £317,61
# 015
MPN: 69966400
RH-PROFIL
aus £226,50
aus £226,50
# 016
MPN: 69966500
LINKES PROFIL
aus £226,50
aus £226,50
# 017
MPN: 80201400
RECHTES GUMMIPROFIL
aus £76,44
aus £76,44
# 018
MPN: 80201500
LINKES GUMMIPROFIL
aus £76,44
aus £76,44
# 019
MPN: 70001792
LED-KITTERLICHT-KIT
aus £2.332,07
aus £2.332,07
