0003 - RECHTER ZYLINDERKOPF

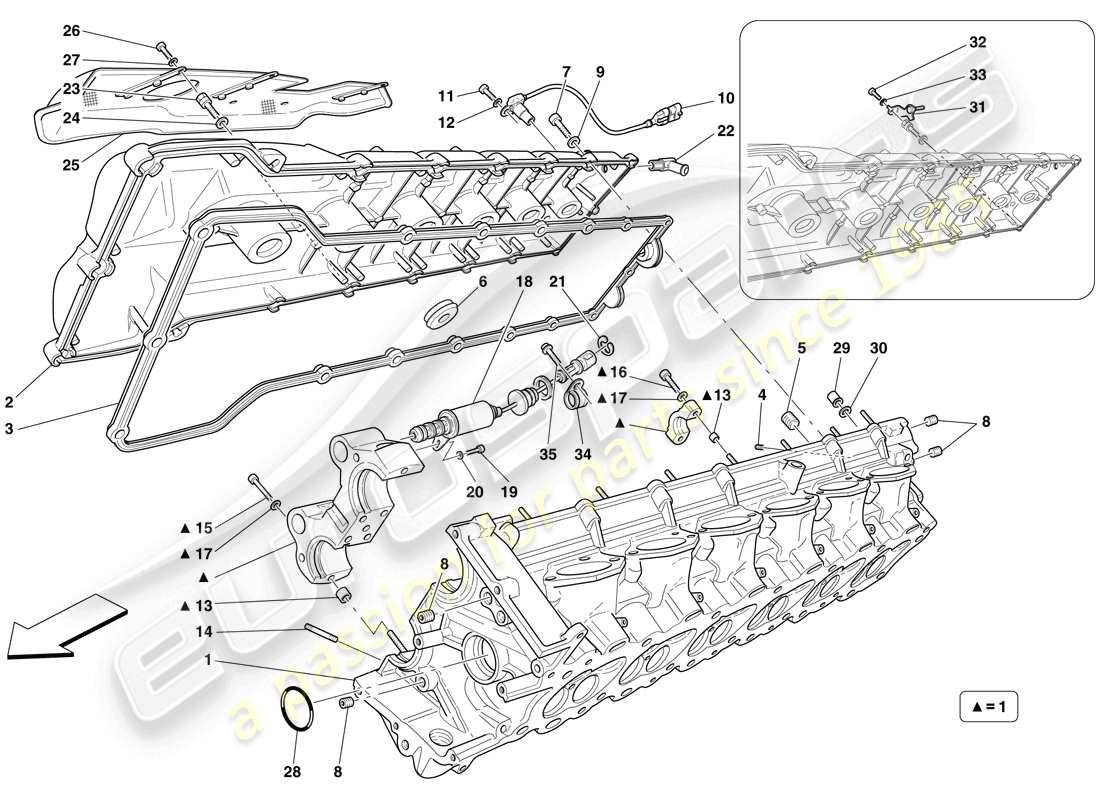

Ferrari 599 GTB Fiorano (RHD) RIGHT HAND CYLINDER HEAD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 213248
RECHTER KOPF
-Anwendbar bis Motornummer 150341- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 252597
RECHTER KOPF
-Anwendbar ab Motor Nr. 150342- -Anwendbar nach Erschöpfung von 213248-
aus £3.057,29
aus £3.057,29
Dieses Teil ersetzt die Teilenummer 213248
# 002
MPN: 219789
RECHTER ZYLINDERKOPFDECKEL
aus £292,57
aus £292,57
# 003
MPN: 208922
RECHTE KOPFDECKELDICHTUNG
aus £48,12
aus £48,12
# 004
MPN: 199760
GEWINDESTECKER
aus £0,52
aus £0,52
# 005
MPN: 127635
GEWINDESTECKER
aus £1,52
aus £1,52
Dieses Teil ersetzt die Teilenummer 183447
# 006
MPN: 223982
O-RING
aus £1,48
aus £1,48
# 007
MPN: 157218
SCHRAUBEN
aus £0,50
aus £0,50
# 008
MPN: 14326001
GEWINDESTECKER
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 194495
# 009
MPN: 11197774
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 227046
ZEITSENSOR
-Auspuff-
aus £167,69
aus £167,69
# 010
MPN: 227048
ZEITSENSOR
-Aufnahme-
aus £167,69
aus £167,69
# 011
MPN: 14305224
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 231617-
aus £0,53
aus £0,53
# 011
MPN: 231617
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14433124
# 012
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 102725
ZENTRIERDÜBEL
aus £0,62
aus £0,62
# 014
MPN: 13541224
STEHBOLZEN
-M6 X 12- -Schaftlänge 22-
aus £38,00
aus £38,00
Dieses Teil ersetzt die Teilenummer 13541221
# 014
MPN: 211641
STEHBOLZEN
-M6 X 16- -Schaftlänge 24-
aus £0,55
aus £0,55
# 015
MPN: 14305821
SCHRAUBEN
-M8 X 40-
aus £0,53
aus £0,53
# 015
MPN: 14305921
SCHRAUBEN
-M6 X 45-
aus £0,53
aus £0,53
# 016
MPN: 14305621
SCHRAUBEN
-M6 X 35-
aus £0,71
aus £0,71
# 017
MPN: 11197774
Scheibe
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 212422
MAGNETVENTIL MIT VARIABLEM STEUERUNGSEINSTELLER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 250646-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 186563
# 018
MPN: 250646
MAGNETVENTIL MIT VARIABLEM STEUERUNGSEINSTELLER
aus £547,39
aus £547,39
Dieses Teil ersetzt die Teilenummer 212422
# 019
MPN: 14433124
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14433121
# 020
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 11087374
SPRENGRING
aus £1,69
aus £1,69
# 022
MPN: 195510
GEWINDEVERBINDER
aus £4,20
aus £4,20
Dieses Teil ersetzt die Teilenummer 224116
# 022
MPN: 224116
GEWINDEVERBINDER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 195510-
Ersetzung
Ersetzung
# 023
MPN: 214412
STEHBOLZEN
aus £7,36
aus £7,36
# 024
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 218192
RH-HITZESCHILD
aus £39,96
aus £39,96
# 026
MPN: 14305124
SCHRAUBEN
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 14305121
# 027
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 183010
Dichtung
aus £0,93
aus £0,93
# 029
MPN: 183524
NUSS
aus £1,03
aus £1,03
# 030
MPN: 151117
Scheibe
aus £0,33
aus £0,33
# 031
MPN: 243178
KUPPLUNGSROHR-BEFESTIGUNGSHALTERUNG
-Gilt für GD- -Nicht für F1-Getriebe-
aus £161,89
aus £161,89
Dieses Teil ersetzt die Teilenummer 233997
# 032
MPN: 14305124
SCHRAUBEN
-Gilt für GD- -Nicht für F1-Getriebe-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14305121
# 033
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 10441590
HALTERUNG MIT HÜLSE
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 10113600
# 035
MPN: 233600
SCHRAUBEN
aus £0,53
aus £0,53
