0014 - Sekundärluftsystem

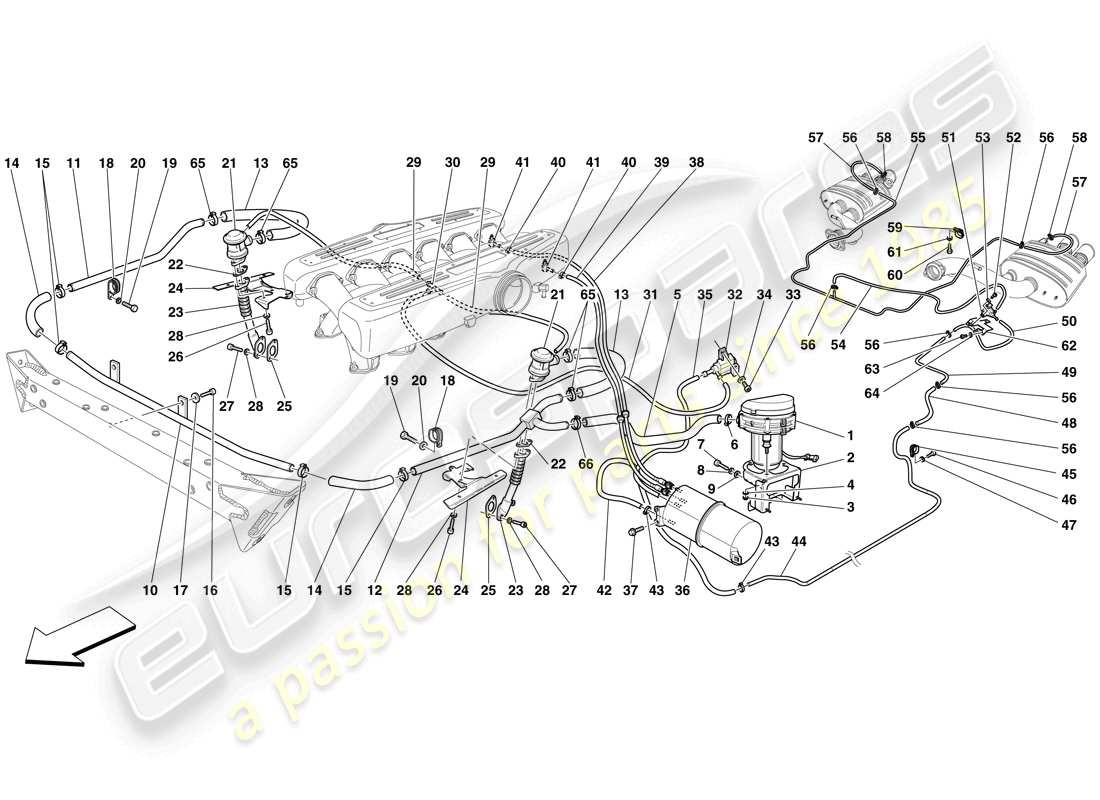

Ferrari 599 GTB Fiorano (RHD) SECONDARY AIR SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 181197
SEKUNDÄRLUFTSYSTEMPUMPE
-Anwendbar bis Ass. Nr. 87312-
aus £166,10
aus £166,10
# 001
MPN: 247795
SEKUNDÄRLUFTSYSTEMPUMPE
-Anwendbar ab Ass. Nr. 87313-
aus £243,96
aus £243,96
# 002
MPN: 202788
PUMPENBEFESTIGUNGSHALTERUNG
-Anwendbar bis Ass. Nr. 87312-
aus £38,68
aus £38,68
# 002
MPN: 249339
PUMPENBEFESTIGUNGSHALTERUNG
-Anwendbar ab Ass. Nr. 87313-
Ersetzung
Ersetzung
# 003
MPN: 15896214
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 15896211
# 004
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 202789
GUMMIROHR
-Anwendbar bis Ass. Nr. 87312-
aus £23,85
aus £23,85
# 005
MPN: 252008
GUMMIROHR
-Anwendbar ab Ass. Nr. 87313-
aus £43,94
aus £43,94
# 006
MPN: 178054
KLEMME
aus £0,54
aus £0,54
# 007
MPN: 10902224
SCHRAUBEN
aus £0,53
aus £0,53
# 008
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 223006
ZENTRALES ROHR
aus £109,00
aus £109,00
# 011
MPN: 212872
RECHTES SEKUNDÄRLUFTROHR
aus £15,57
aus £15,57
# 012
MPN: 212874
SEKUNDÄRLUFTROHR LINKS
aus £57,10
aus £57,10
# 013
MPN: 207528
ÄRMEL
aus £41,52
aus £41,52
# 014
MPN: 213165
ÄRMEL
aus £396,38
aus £396,38
# 015
MPN: 13432970
KRAGEN FÜR SCHLAUCHVERBINDUNG
aus £0,88
aus £0,88
Dieses Teil ersetzt die Teilenummer 13432908
# 015
MPN: 178054
KLEMME
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 13432970-
aus £0,53
aus £0,53
# 016
MPN: 16296924
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 289834
# 017
MPN: 12620474
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12620479 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 10441790
HALTERUNG MIT HÜLSE
aus £0,53
aus £0,53
# 019
MPN: 16286024
SCHRAUBEN
aus £0,51
aus £0,51
# 020
MPN: 12604274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12604271 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 171175
SEKUNDÄRLUFTVENTIL
aus £112,31
aus £112,31
# 022
MPN: 186781
DICHTUNG FÜR ROHRE
aus £3,11
aus £3,11
# 023
MPN: 203046
ROHR FÜR VENTIL
aus £110,77
aus £110,77
# 024
MPN: 217965
UNTERSTÜTZUNG
aus £22,15
aus £22,15
# 025
MPN: 202980
DICHTUNG FÜR ROHRE
aus £1,72
aus £1,72
# 026
MPN: 14305324
SCHRAUBEN
-M6 X 20- -L. 20 mm-
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 14305321
# 026
MPN: 14433124
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 14305324-
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 14433121
# 027
MPN: 14305324
SCHRAUBEN
-M6 X 20- -L. 20 mm-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14305321
# 027
MPN: 14305824
SCHRAUBEN
-M6 X 40- -L. 40 mm-
aus £0,53
aus £0,53
# 028
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 124790
GUMMIROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 159542-
aus £3,35
aus £3,35
# 029
MPN: 159542
GUMMIROHR
aus £2,29
aus £2,29
Dieses Teil ersetzt die Teilenummer 264424
# 030
MPN: 146972
DREI-WEGE-UNION
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 257691-
Ersetzung
Ersetzung
# 030
MPN: 257691
DREI-WEGE-UNION
aus £0,87
aus £0,87
Dieses Teil ersetzt die Teilenummer 275374
# 031
MPN: 124406
GUMMIROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 225102-
aus £4,35
aus £4,35
# 031
MPN: 225102
GUMMIROHR
aus £10,37
aus £10,37
Dieses Teil ersetzt die Teilenummer 163094
# 032
MPN: 184363
EIN/AUS-MAGNETVENTIL
-Gültig bis zur Erschöpfung-
aus £44,07
aus £44,07
# 032
MPN: 315769
EIN/AUS-MAGNETVENTIL
-Anwendbar nach Erschöpfung von 184363-
aus £17,12
aus £17,12
Dieses Teil ersetzt die Teilenummer 184363, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 14304124
SCHRAUBEN
aus £0,53
aus £0,53
# 034
MPN: 12601174
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601173, die wir auf Lager haben - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 124790
GUMMIROHR
aus £3,35
aus £3,35
# 036
MPN: 220374
VAKUUMSPEICHERBEHÄLTER
aus £26,99
aus £26,99
# 037
MPN: 16286024
SCHRAUBEN
aus £0,52
aus £0,52
# 038
MPN: 225505
RH-VAKUUMROHR
aus £906,04
aus £906,04
Dieses Teil ersetzt die Teilenummer 220375
# 039
MPN: 225506
Linkes Vakuumrohr
aus £906,04
aus £906,04
Dieses Teil ersetzt die Teilenummer 220376
# 040
MPN: 13431870
KRAGEN FÜR SCHLAUCHVERBINDUNG
aus £0,53
aus £0,53
# 041
MPN: 174818
VERBINDER
-Zn/weiß-
aus £9,24
aus £9,24
# 041
MPN: 195508
VERBINDER
-Zn/Schwarz-
aus £12,29
aus £12,29
# 042
MPN: 225466
GUMMIROHR
aus £40,57
aus £40,57
# 043
MPN: 13432270
KRAGEN FÜR SCHLAUCHVERBINDUNG
aus £0,57
aus £0,57
# 044
MPN: 226523
UNTERBODENROHR
aus £47,18
aus £47,18
# 045
MPN: 172842
HALTERUNG MIT HÜLSE
aus £4,36
aus £4,36
# 046
MPN: 16296924
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 289834
# 047
MPN: 12601274
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 224771
GUMMIROHR
aus £23,58
aus £23,58
# 049
MPN: 224761
ROHR VOM TANK NACH HINTEN
aus £28,97
aus £28,97
# 050
MPN: 220751
GUMMIROHR
aus £36,80
aus £36,80
# 051
MPN: 184363
EIN/AUS-MAGNETVENTIL
-Gültig bis zur Erschöpfung-
aus £44,07
aus £44,07
# 051
MPN: 315769
EIN/AUS-MAGNETVENTIL
-Anwendbar nach Erschöpfung von 184363-
aus £17,12
aus £17,12
Dieses Teil ersetzt die Teilenummer 184363, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 14304124
SCHRAUBEN
aus £0,53
aus £0,53
# 053
MPN: 12601174
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601173, die wir auf Lager haben - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 054
MPN: 118502
GUMMIROHR
aus £36,63
aus £36,63
Dieses Teil ersetzt die Teilenummer 115148 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 055
MPN: 220512
ZENTRALES HINTERROHR
aus £32,70
aus £32,70
# 056
MPN: 13432070
KRAGEN FÜR SCHLAUCHVERBINDUNG
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 13125570
# 057
MPN: 220641
GUMMIROHR
aus £41,52
aus £41,52
# 058
MPN: 171406
KRAGEN FÜR SCHLAUCHVERBINDUNG
aus £0,53
aus £0,53
# 059
MPN: 10441190
HALTERUNG MIT HÜLSE
aus £0,53
aus £0,53
# 060
MPN: 16296924
SCHRAUBEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 289834
# 061
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 062
MPN: 220066
Halterung
aus £93,73
aus £93,73
# 063
MPN: 16296924
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 289834
# 064
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 065
MPN: 13432908
KRAGEN FÜR SCHLAUCHVERBINDUNG
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 065
MPN: 13432970
KRAGEN FÜR SCHLAUCHVERBINDUNG
-Anwendbar nach Erschöpfung von 13432908-
aus £0,88
aus £0,88
Dieses Teil ersetzt die Teilenummer 13432908
# 066
MPN: 178054
KLEMME
aus £0,54
aus £0,54
-part-diagram-0015.webp "FERRARI 599 GTB FIORANO (RHD) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 599 GTB FIORANO (RHD) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 599 GTB FIORANO (RHD) VORDERE ABGASANLAGE TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 599 GTB FIORANO (RHD) HINTERE ABGASANLAGE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 599 GTB FIORANO (RHD) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 599 GTB FIORANO (RHD) SCHMIERSYSTEM – TANK TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 599 GTB FIORANO (RHD) ÖL-/WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 599 GTB FIORANO (RHD) KÜHLSYSTEM – KÜHLER UND SAMMELBEHÄLTER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 599 GTB FIORANO (RHD) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 599 GTB FIORANO (RHD) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 599 GTB FIORANO (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 599 GTB FIORANO (RHD) KÜHLKÜHLER FÜR DIFFERENTIALGEHÄUSE UND GETRIEBE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 599 GTB FIORANO (RHD) PRIMÄRGETRIEBEWELLENZAHNRAD UND GETRIEBEÖLPUMPE TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 599 GTB FIORANO (RHD) SEKUNDÄRGETRIEBEWELLENZAHNRÄDER TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 599 GTB FIORANO (RHD) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 599 GTB FIORANO (RHD) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 599 GTB FIORANO (RHD) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 599 GTB FIORANO (RHD) MOTOR-/GETRIEBE-VERBINDUNGSROHR UND ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 599 GTB FIORANO (RHD) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 599 GTB FIORANO (RHD) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 599 GTB FIORANO (RHD) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 599 GTB FIORANO (RHD) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 599 GTB FIORANO (RHD) F1 KUPPLUNGSHYDRAULIKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 599 GTB FIORANO (RHD) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 599 GTB FIORANO (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 599 GTB FIORANO (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 599 GTB FIORANO (RHD) VORDERER BREMSSATTEL TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 599 GTB FIORANO (RHD) HINTERER BREMSSATTEL TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 599 GTB FIORANO (RHD) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 599 GTB FIORANO (RHD) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 599 GTB FIORANO (RHD) HYDRAULIKFLÜSSIGKEITSBEHÄLTER, PUMPE UND SPULE FÜR EINE SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 599 GTB FIORANO (RHD) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 599 GTB FIORANO (RHD) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 599 GTB FIORANO (RHD) VORDERRADAUFHÄNGUNG – ARME UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 599 GTB FIORANO (RHD) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI 599 GTB FIORANO (RHD) HINTERE AUFHÄNGUNG – ARME UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI 599 GTB FIORANO (RHD) RÄDER TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI 599 GTB FIORANO (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI 599 GTB FIORANO (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI 599 GTB FIORANO (RHD) LICHTMASCHINE, ANLASSER UND AC-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI 599 GTB FIORANO (RHD) AC-SYSTEM – FREON-ROHRE TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI 599 GTB FIORANO (RHD) AC-SYSTEM – WASSERLEITUNGEN TEILEDIAGRAMM")
-part-diagram-0057.webp "FERRARI 599 GTB FIORANO (RHD) VERDAMPFEREINHEIT UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-0058.webp "FERRARI 599 GTB FIORANO (RHD) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-0059.webp "FERRARI 599 GTB FIORANO (RHD) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0060.webp "FERRARI 599 GTB FIORANO (RHD) ERSATZRAD UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 599 GTB FIORANO (RHD) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 599 GTB FIORANO (RHD) KAROSSERIE - DACH TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 599 GTB FIORANO (RHD) ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 599 GTB FIORANO (RHD) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 599 GTB FIORANO (RHD) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 599 GTB FIORANO (RHD) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 599 GTB FIORANO (RHD) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 599 GTB FIORANO (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 599 GTB FIORANO (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 599 GTB FIORANO (RHD) FIREWALL-ISOLIERUNG DES MOTORRAUMS TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 599 GTB FIORANO (RHD) ISOLIERUNG DES FAHRGASTRAUMS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 599 GTB FIORANO (RHD) ISOLIERUNG DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 599 GTB FIORANO (RHD) FAHRZEUGRAUMVERKLEIDUNG UND MATTEN TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 599 GTB FIORANO (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 599 GTB FIORANO (RHD) GEPÄCKRAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 599 GTB FIORANO (RHD) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 599 GTB FIORANO (RHD) GEPÄCKRAUM-DECKEL UND TANKKLAPPE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 599 GTB FIORANO (RHD) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 599 GTB FIORANO (RHD) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 599 GTB FIORANO (RHD) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 599 GTB FIORANO (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 599 GTB FIORANO (RHD) KOMPLETT VORDERSITZ UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 599 GTB FIORANO (RHD) VORDERSITZ – VERKLEIDUNG UND INTERNE KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 599 GTB FIORANO (RHD) VORDERSITZ – FÜHRUNGEN UND EINSTELLMECHANISMEN TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 599 GTB FIORANO (RHD) VORDERER RENNSITZ – SCHIENEN UND MECHANISMUS TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 599 GTB FIORANO (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 599 GTB FIORANO (RHD) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 599 GTB FIORANO (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 599 GTB FIORANO (RHD) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 599 GTB FIORANO (RHD) AIRBAG TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 599 GTB FIORANO (RHD) INSTRUMENTIERUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 599 GTB FIORANO (RHD) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 599 GTB FIORANO (RHD) AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 599 GTB FIORANO (RHD) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 599 GTB FIORANO (RHD) BEWEGUNGSSENSOR TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 599 GTB FIORANO (RHD) MOTORRAUM-STEUERGERÄTE TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 599 GTB FIORANO (RHD) STEUERGERÄTE FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI 599 GTB FIORANO (RHD) STEUERGERÄTE FÜR GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI 599 GTB FIORANO (RHD) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI 599 GTB FIORANO (RHD) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI 599 GTB FIORANO (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI 599 GTB FIORANO (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 599 GTB FIORANO (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 599 GTB FIORANO (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 599 GTB FIORANO (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 599 GTB FIORANO (RHD) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 599 GTB FIORANO (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 599 GTB FIORANO (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 599 GTB FIORANO (RHD) STEUERSYSTEM – STÖSSEL UND WELLE TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 599 GTB FIORANO (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 599 GTB FIORANO (RHD) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 599 GTB FIORANO (RHD) BENZINPUMPE TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 599 GTB FIORANO (RHD) KRAFTSTOFFTANK – EINFÜLLHALS UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 599 GTB FIORANO (RHD) KRAFTSTOFFTANK – ISOLIERUNG UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 599 GTB FIORANO (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 599 GTB FIORANO (RHD) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 599 GTB FIORANO (RHD) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
