0133 - Elektrisches System

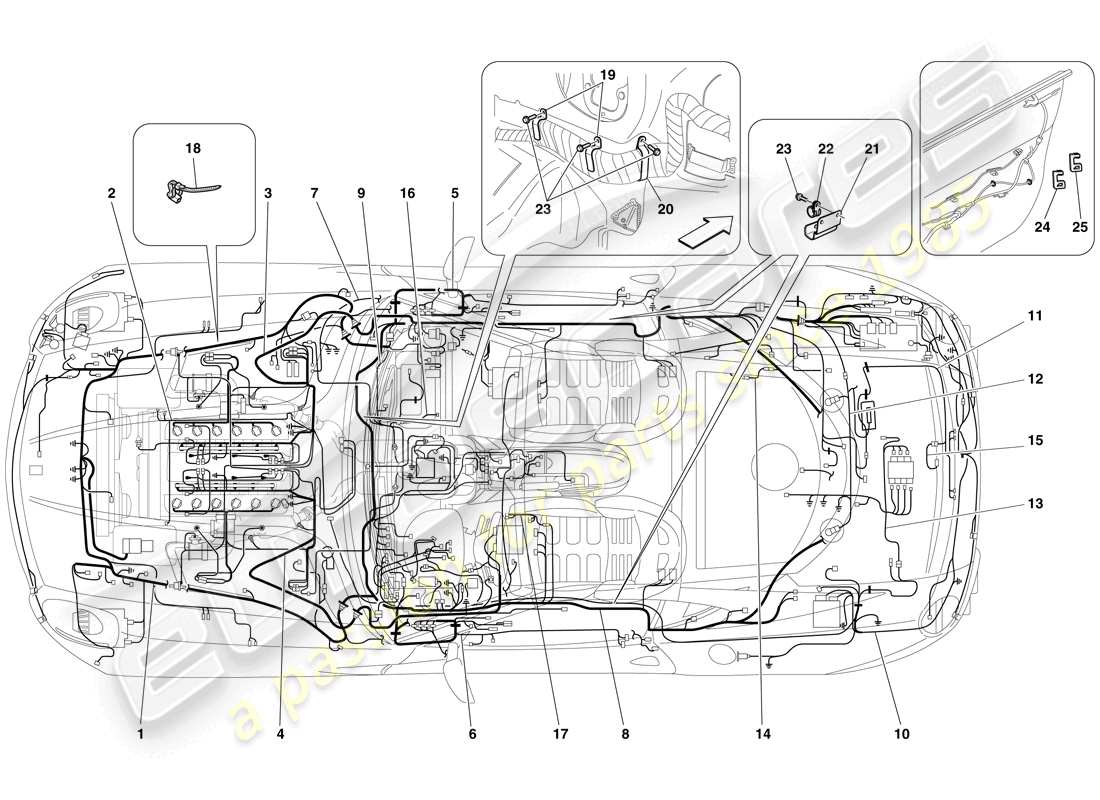

Ferrari 599 GTB Fiorano (RHD) ELECTRICAL SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 218657
MOTORRAUMKABEL
-Gilt für GD- -Gilt bis Ass. Nr. 70359-
aus £2.175,51
aus £2.175,51
# 001
MPN: 223292
MOTORRAUMKABEL
-Volles Haus- -Nicht für GD- -Nicht mehr lieferbar- -Ersetzt durch 232419-
Ersetzung
Ersetzung
# 001
MPN: 230465
MOTORRAUMKABEL
-Standard- -Nicht für USA, CDN, GD- -Anwendbar bis Ass. Nr. 70359-
aus £2.394,41
aus £2.394,41
# 001
MPN: 230466
MOTORRAUMKABEL
-Standard- -Anwendbar für USA, CDN- -Anwendbar bis Ass. Nr. 70359-
aus £1.249,58
aus £1.249,58
# 001
MPN: 232419
MOTORRAUMKABEL
-Full House- -Nicht für GD- -Gültig ab Ass. Nr. 70360- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 223292
# 001
MPN: 232419
MOTORRAUMKABEL
-Full House- -Gilt für USA, CDN- -Gilt bis Ass. Nr. 86364- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 223292
# 001
MPN: 232420
MOTORRAUMKABEL
-Standard- -Nicht für USA, CDN, GD- -Anwendbar ab Ass. Nr. 70360-
aus £1.452,50
aus £1.452,50
# 001
MPN: 232421
MOTORRAUMKABEL
-Standard- -Anwendbar für USA, CDN- -Anwendbar ab Ass. Nr. 70360-
aus £1.059,88
aus £1.059,88
# 001
MPN: 232422
MOTORRAUMKABEL
-Gilt für GD- -Gilt ab Ass. Nr. 70360- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 259517
MOTORRAUMKABEL
-Full House- -Anwendbar ab MY 10- -Anwendbar für USA, CDN- -Anwendbar ab Ass. Nr. 86365- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 264972
MOTORRAUMKABEL
-Full House- -Anwendbar ab MY 10- -Anwendbar für USA, CDN- -Nicht für GD- -Anwendbar ab Ass. Nr. 86365- – Anwendbar nach Erschöpfung von 259517-
aus £1.298,66
aus £1.298,66
Dieses Teil ersetzt die Teilenummer 259517
# 001
MPN: 264974
MOTORRAUMKABEL
-Full House- -Nicht für GD- -Anwendbar nach Erschöpfung von 232419-
aus £1.260,90
aus £1.260,90
Dieses Teil ersetzt die Teilenummer 232419
# 001
MPN: 264974
MOTORRAUMKABEL
-Full House- -Gilt für USA, CDN- -Gilt bis Ass. Nr. 86364- – Anwendbar nach Erschöpfung von 232419-
aus £1.260,90
aus £1.260,90
Dieses Teil ersetzt die Teilenummer 232419
# 001
MPN: 264976
MOTORRAUMKABEL
-Gilt für GD- -Gilt ab Ass. Nr. 70360- – Anwendbar nach Erschöpfung von 232422-
aus £1.486,47
aus £1.486,47
Dieses Teil ersetzt die Teilenummer 232422
# 002
MPN: 218663
MOTOR-ZUSATZANSCHLUSSKABEL
-Gilt für GD- -Gilt bis zur Erschöpfung-
aus £349,19
aus £349,19
Dieses Teil ersetzt die Teilenummer 233220
# 002
MPN: 224637
MOTOR-ZUSATZANSCHLUSSKABEL
-Nicht für GD- -Anwendbar bis zur Erschöpfung-
aus £245,38
aus £245,38
Dieses Teil ersetzt die Teilenummer 233219
# 002
MPN: 233219
MOTOR-ZUSATZANSCHLUSSKABEL
-Nicht für GD- -Anwendbar nach Erschöpfung von 224637-
Ersetzung
Ersetzung
# 002
MPN: 233220
MOTOR-ZUSATZANSCHLUSSKABEL
-Anwendbar für GD- -Anwendbar nach Erschöpfung von 218663-
Ersetzung
Ersetzung
# 003
MPN: 223252
ANSCHLUSSKABEL DER RECHTEN ZYLINDERBANK
-Nicht für USA, CDN, GD- -Anwendbar bis Ass. Nr. 69001- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 003
MPN: 223254
ANSCHLUSSKABEL DER RECHTEN ZYLINDERBANK
-Anwendbar für USA, CDN- -Anwendbar bis Ass. Nr. 74103- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 003
MPN: 223788
ANSCHLUSSKABEL DER RECHTEN ZYLINDERBANK
-Gilt für GD- -Gilt bis Ass. Nr. 74103- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 003
MPN: 230648
ANSCHLUSSKABEL DER RECHTEN ZYLINDERBANK
-Nicht für USA, CDN, GD- -Gültig ab Ass. Nr. 69002 bis Ass. Nr. 74103- -Anwendbar nach Erschöpfung von 223252- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 003
MPN: 235877
ANSCHLUSSKABEL DER RECHTEN ZYLINDERBANK
-Nicht für USA, CDN, GD- -Gültig ab Ass. Nr. 74104- – Anwendbar nach Erschöpfung von 235877-
aus £995,70
aus £995,70
Dieses Teil ersetzt die Teilenummer 223252 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 235878
ANSCHLUSSKABEL DER RECHTEN ZYLINDERBANK
-Gilt für USA, CDN- -Gilt ab Ass. Nr. 74104 bis Ass. Nr. 86364- – Anwendbar nach Erschöpfung von 223254-
aus £1.115,56
aus £1.115,56
Dieses Teil ersetzt die Teilenummer 223254
# 003
MPN: 235879
ANSCHLUSSKABEL DER RECHTEN ZYLINDERBANK
-Gilt für GD- -Gilt ab Ass. Nr. 74104- – Anwendbar nach Erschöpfung von 223788-
aus £1.399,02
aus £1.399,02
Dieses Teil ersetzt die Teilenummer 223788
# 003
MPN: 259915
ANSCHLUSSKABEL DER RECHTEN ZYLINDERBANK
-Anwendbar ab MY 10- -Anwendbar für USA, CDN- -Anwendbar ab Ass. Nr. 86365-
# 004
MPN: 223253
ANSCHLUSSKABEL DER LINKEN ZYLINDERBANK
-Nicht für USA, CDN-
aus £896,60
aus £896,60
# 004
MPN: 223255
ANSCHLUSSKABEL DER LINKEN ZYLINDERBANK
-Gilt für USA, CDN-
aus £868,28
aus £868,28
# 005
MPN: 218662
ANSCHLUSSKABEL DER BEIFAHRERSEITIGEN TÜR
-Gilt für GD- -Gilt bis zur Erschöpfung-
aus £98,26
aus £98,26
# 005
MPN: 226232
ANSCHLUSSKABEL DER BEIFAHRERSEITIGEN TÜR
-Nicht für GD- -Anwendbar bis zur Erschöpfung-
aus £94,84
aus £94,84
Dieses Teil ersetzt die Teilenummer 204713 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 264494
ANSCHLUSSKABEL DER BEIFAHRERSEITIGEN TÜR
-Nicht für GD- -Anwendbar nach Erschöpfung von 226232-
aus £230,07
aus £230,07
Dieses Teil ersetzt die Teilenummer 226232, die wir auf Lager haben
# 005
MPN: 264968
ANSCHLUSSKABEL DER BEIFAHRERSEITIGEN TÜR
-Anwendbar für GD- -Anwendbar nach Erschöpfung von 218662-
aus £238,59
aus £238,59
Dieses Teil ersetzt die Teilenummer 218662, die wir auf Lager haben
# 006
MPN: 218661
ANSCHLUSSKABEL DER FAHRERSEITIGEN TÜR
-Gilt für GD- -Gilt bis zur Erschöpfung-
aus £126,00
aus £126,00
# 006
MPN: 226231
ANSCHLUSSKABEL DER FAHRERSEITIGEN TÜR
-Nicht für GD- -Anwendbar bis zur Erschöpfung-
aus £181,98
aus £181,98
Dieses Teil ersetzt die Teilenummer 204712 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 264490
ANSCHLUSSKABEL DER FAHRERSEITIGEN TÜR
-Nicht für GD- -Anwendbar nach Erschöpfung von 226231-
aus £424,70
aus £424,70
Dieses Teil ersetzt die Teilenummer 226231, die wir auf Lager haben
# 006
MPN: 264967
ANSCHLUSSKABEL DER FAHRERSEITIGEN TÜR
-Anwendbar für GD- -Anwendbar nach Erschöpfung von 218661-
aus £254,81
aus £254,81
Dieses Teil ersetzt die Teilenummer 218661, die wir auf Lager haben
# 007
MPN: 204716
BATTERIE-POSITIVKABEL
-Nicht für GD-
aus £72,67
aus £72,67
# 007
MPN: 218747
BATTERIE-POSITIVKABEL
-Gilt für GD-
aus £245,38
aus £245,38
# 008
MPN: 218659
KABEL DES FAHRZEUGRAUMS
-Standard- -Anwendbar für GD- -Anwendbar bis Ass. Nr. 71822-
aus £1.871,54
aus £1.871,54
# 008
MPN: 218660
KABEL DES FAHRZEUGRAUMS
-Full House- -Hi-Fi-Version- -Gilt für GD- -Gilt bis Ass. Nr. 71822- – Gilt bis Motor Nr. 122778-
aus £1.715,82
aus £1.715,82
# 008
MPN: 228663
KABEL DES FAHRZEUGRAUMS
-Full House- -Hi-Fi-Version- -Nicht für GD- -Anwendbar bis Ass. Nr. 71822- -Anwendbar bis Motor Nr. 122778- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 217838
# 008
MPN: 228664
KABEL DES FAHRZEUGRAUMS
-Full House- -Nicht für Hi-Fi-Version- -Nicht für GD- -Anwendbar bis Ass. Nr. 71822- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 217837
# 008
MPN: 230467
KABEL DES FAHRZEUGRAUMS
-Standard- -Nicht für USA, CDN, GD-
aus £1.609,17
aus £1.609,17
# 008
MPN: 230469
KABEL DES FAHRZEUGRAUMS
-Standard- -Anwendbar für USA, CDN-
aus £2.151,42
aus £2.151,42
# 008
MPN: 235628
KABEL DES FAHRZEUGRAUMS
-Full House- -Hi-Fi-Version- -Nicht für GD- -Gültig ab Ass. Nr. 71823- -Anwendbar bis Motor Nr. 122778- -Anwendbar nach Erschöpfung von 228663- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 228663
# 008
MPN: 235629
KABEL DES FAHRZEUGRAUMS
-Full House- -Nicht für Hi-Fi-Version- -Nicht für GD- -Gültig ab Ass. Nr. 71823 bis Ass. Nr. 73891- -Anwendbar nach Erschöpfung von 228664- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 228664
# 008
MPN: 235630
KABEL DES FAHRZEUGRAUMS
-Standard- -Gilt für GD- -Gilt ab Ass. Nr. 71823 bis Ass. Nr. 73891- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 008
MPN: 235631
KABEL DES FAHRZEUGRAUMS
-Full House- -Hi-Fi-Version- -Gilt für GD- -Gilt ab Ass. Nr. 71823 bis Ass. Nr. 73891- -Anwendbar bis Motor Nr. 122778- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 008
MPN: 235873
KABEL DES FAHRZEUGRAUMS
-Full House- -Hi-Fi-Version- -Nicht für GD- -Gültig ab Ass. Nr. 73892- – Gilt bis Motor Nr. 122778- – Gilt nach Erschöpfung von 235628-
aus £1.158,60
aus £1.158,60
Dieses Teil ersetzt die Teilenummer 235628 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 235874
KABEL DES FAHRZEUGRAUMS
-Full House- -Nicht für Hi-Fi-Version- -Nicht für GD- -Gültig ab Ass. Nr. 73892- – anwendbar nach Erschöpfung von 235629- – nicht mehr lieferbar – ersetzt durch 265233-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 235629
# 008
MPN: 235875
KABEL DES FAHRZEUGRAUMS
-Standard- -Gilt für GD- -Gilt ab Ass. Nr. 73892- – anwendbar nach Erschöpfung von 235630- – nicht mehr lieferbar – ersetzt durch 265251-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 235630
# 008
MPN: 235876
KABEL DES FAHRZEUGRAUMS
-Full House- -Hi-Fi-Version- -Gültig ab Ass. Nr. 73892- – Gilt bis Motor Nr. 122778- – Gilt nach Erschöpfung von 235631-
aus £2.317,96
aus £2.317,96
Dieses Teil ersetzt die Teilenummer 235631
# 008
MPN: 257321
KABEL DES FAHRZEUGRAUMS
-Volles Haus- -Hi-Fi-Version- -Reduzierter Verbrauch- -Nicht für GD- -Gilt ab Motornummer 122779- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 008
MPN: 257324
KABEL DES FAHRZEUGRAUMS
-Volles Haus- -Hi-Fi-Version- -Reduzierter Verbrauch- -Gilt für GD- -Gilt ab Motor Nr. 122779- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 008
MPN: 264964
KABEL DES FAHRZEUGRAUMS
-Volles Haus- -Hi-Fi-Version- -Reduzierter Verbrauch- -Nicht für GD- -Gilt ab Motor Nr. 122779- -Gilt nach Erschöpfung von 257321-
aus £2.592,61
aus £2.592,61
Dieses Teil ersetzt die Teilenummer 257321
# 008
MPN: 264966
KABEL DES FAHRZEUGRAUMS
-Volles Haus- -Hi-Fi-Version- -Reduzierter Verbrauch- -Gilt für GD- -Gilt ab Motor Nr. 122779- -Gilt nach Erschöpfung von 257324-
aus £2.844,60
aus £2.844,60
Dieses Teil ersetzt die Teilenummer 257324
# 008
MPN: 265233
KABEL DES FAHRZEUGRAUMS
-Full House- -Nicht für Hi-Fi-Version- -Nicht für GD-
aus £2.132,03
aus £2.132,03
Dieses Teil ersetzt die Teilenummer 235874
# 008
MPN: 265251
KABEL DES FAHRZEUGRAUMS
-Standard- -Gilt für GD-
aus £1.981,02
aus £1.981,02
Dieses Teil ersetzt die Teilenummer 235875
# 009
MPN: 218658
Armaturenbrettkabel
-Gilt für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 231545-
Ersetzung
Ersetzung
# 009
MPN: 228201
Armaturenbrettkabel
-Nicht für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 231544-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 204709
# 009
MPN: 231544
Armaturenbrettkabel
-Nicht für GD- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 228201
# 009
MPN: 231545
Armaturenbrettkabel
-Gilt für GD- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 218658
# 009
MPN: 264491
Armaturenbrettkabel
-Nicht für GD- -Anwendbar nach Erschöpfung von 231544-
aus £349,19
aus £349,19
Dieses Teil ersetzt die Teilenummer 231544
# 009
MPN: 264962
Armaturenbrettkabel
-Anwendbar für GD- -Anwendbar nach Erschöpfung von 231545-
aus £358,63
aus £358,63
Dieses Teil ersetzt die Teilenummer 231545
# 010
MPN: 222067
GEPÄCKRAUMKABEL
-Anwendbar bis Ass. Nr. 71112- -Gilt für F1 Getriebe-
aus £633,28
aus £633,28
# 010
MPN: 222068
GEPÄCKRAUMKABEL
-Anwendbar bis Ass. Nr. 71112- -Nicht für Getriebe F1-
aus £1.546,64
aus £1.546,64
# 010
MPN: 231509
GEPÄCKRAUMKABEL
-Anwendbar ab Ass. Nr. 71113- -Nicht für Getriebe F1- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 010
MPN: 231510
GEPÄCKRAUMKABEL
-Anwendbar ab Ass. Nr. 73247- -Gilt für Getriebe F1- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 010
MPN: 235285
GEPÄCKRAUMKABEL
-Anwendbar ab Ass. Nr. 73248- -Gilt für Getriebe F1- -Gilt nach Erschöpfung von 231510- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 231510
# 010
MPN: 264970
GEPÄCKRAUMKABEL
-Anwendbar ab Ass. Nr. 73248- – Gilt für Getriebe F1 – Gilt nach Erschöpfung von 235285-
aus £1.292,05
aus £1.292,05
Dieses Teil ersetzt die Teilenummer 235285
# 010
MPN: 264971
GEPÄCKRAUMKABEL
-Anwendbar ab Ass. Nr. 71113- -Nicht für Getriebe F1- -Anwendbar nach Erschöpfung von 231509-
aus £1.598,66
aus £1.598,66
Dieses Teil ersetzt die Teilenummer 231509
# 011
MPN: 222066
HECKKLAPPENKABEL
-Gültig bis zur Erschöpfung-
aus £24,56
aus £24,56
# 011
MPN: 264492
HECKKLAPPENKABEL
-Anwendbar nach Erschöpfung von 222066-
aus £57,56
aus £57,56
Dieses Teil ersetzt die Teilenummer 222066, die wir auf Lager haben
# 012
MPN: 222999
KRAFTSTOFFTANKKABEL
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 012
MPN: 264493
KRAFTSTOFFTANKKABEL
-Anwendbar nach Erschöpfung von 222999-
aus £73,27
aus £73,27
Dieses Teil ersetzt die Teilenummer 222999
# 013
MPN: 225790
ELEKTRONISCH GESTEUERTE GETRIEBEANSCHLUSSKABEL
-Gilt für F1 Getriebe-
aus £51,38
aus £51,38
# 014
MPN: 221710
KABELBAUM FÜR BEHEIZTE HECKSCHEIBE
aus £6,50
aus £6,50
# 015
MPN: 221090
Kabelbaum des dritten Bremslichts
-Anwendbar für leichte 164834 Tab. 130 Pos. 4- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 015
MPN: 241683
Kabelbaum des dritten Bremslichts
-Anwendbar nach Erschöpfung von 221090- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 221090
# 015
MPN: 264982
Kabelbaum des dritten Bremslichts
-Anwendbar nach Erschöpfung von 241683-
aus £20,75
aus £20,75
Dieses Teil ersetzt die Teilenummer 241683
# 016
MPN: 214919
KABELBAUM HANDSCHUHFACH
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 016
MPN: 264977
KABELBAUM HANDSCHUHFACH
-Anwendbar nach Erschöpfung von 214919-
aus £17,86
aus £17,86
Dieses Teil ersetzt die Teilenummer 214919
# 017
MPN: 215271
KABELBAUM DES LENKSÄULENRELAIS
-Nicht für GD- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 017
MPN: 223446
KABELBAUM DES LENKSÄULENRELAIS
-Gilt für GD- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 017
MPN: 264979
KABELBAUM DES LENKSÄULENRELAIS
-Nicht für GD- -Anwendbar nach Erschöpfung von 215271-
aus £66,05
aus £66,05
Dieses Teil ersetzt die Teilenummer 215271
# 017
MPN: 264980
KABELBAUM DES LENKSÄULENRELAIS
-Anwendbar für GD- -Anwendbar nach Erschöpfung von 223446-
aus £90,59
aus £90,59
Dieses Teil ersetzt die Teilenummer 223446
# 018
MPN: 177553
KLEMME
aus £0,49
aus £0,49
# 019
MPN: 217823
OFFENE HALTERUNG
aus £4,67
aus £4,67
# 020
MPN: 217824
GESCHLOSSENE HALTERUNG
aus £141,56
aus £141,56
# 021
MPN: 69359900
Halterung
aus £6,41
aus £6,41
# 022
MPN: 10442290
HALTERUNG MIT HÜLSE
aus £0,51
aus £0,51
# 023
MPN: 16297024
SCHRAUBEN
aus £0,52
aus £0,52
# 024
MPN: 175871
VERBINDER-BEFESTIGUNGSCLIP
aus £0,54
aus £0,54
-part-diagram-0134.webp "FERRARI 599 GTB FIORANO (RHD) BEWEGUNGSSENSOR TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 599 GTB FIORANO (RHD) MOTORRAUM-STEUERGERÄTE TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 599 GTB FIORANO (RHD) STEUERGERÄTE FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI 599 GTB FIORANO (RHD) STEUERGERÄTE FÜR GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI 599 GTB FIORANO (RHD) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI 599 GTB FIORANO (RHD) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI 599 GTB FIORANO (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI 599 GTB FIORANO (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 599 GTB FIORANO (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 599 GTB FIORANO (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 599 GTB FIORANO (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 599 GTB FIORANO (RHD) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 599 GTB FIORANO (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 599 GTB FIORANO (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 599 GTB FIORANO (RHD) STEUERSYSTEM – STÖSSEL UND WELLE TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 599 GTB FIORANO (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 599 GTB FIORANO (RHD) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 599 GTB FIORANO (RHD) BENZINPUMPE TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 599 GTB FIORANO (RHD) KRAFTSTOFFTANK – EINFÜLLHALS UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 599 GTB FIORANO (RHD) KRAFTSTOFFTANK – ISOLIERUNG UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 599 GTB FIORANO (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 599 GTB FIORANO (RHD) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 599 GTB FIORANO (RHD) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 599 GTB FIORANO (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 599 GTB FIORANO (RHD) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 599 GTB FIORANO (RHD) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 599 GTB FIORANO (RHD) VORDERE ABGASANLAGE TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 599 GTB FIORANO (RHD) HINTERE ABGASANLAGE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 599 GTB FIORANO (RHD) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 599 GTB FIORANO (RHD) SCHMIERSYSTEM – TANK TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 599 GTB FIORANO (RHD) ÖL-/WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 599 GTB FIORANO (RHD) KÜHLSYSTEM – KÜHLER UND SAMMELBEHÄLTER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 599 GTB FIORANO (RHD) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 599 GTB FIORANO (RHD) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 599 GTB FIORANO (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 599 GTB FIORANO (RHD) KÜHLKÜHLER FÜR DIFFERENTIALGEHÄUSE UND GETRIEBE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 599 GTB FIORANO (RHD) PRIMÄRGETRIEBEWELLENZAHNRAD UND GETRIEBEÖLPUMPE TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 599 GTB FIORANO (RHD) SEKUNDÄRGETRIEBEWELLENZAHNRÄDER TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 599 GTB FIORANO (RHD) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 599 GTB FIORANO (RHD) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 599 GTB FIORANO (RHD) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 599 GTB FIORANO (RHD) MOTOR-/GETRIEBE-VERBINDUNGSROHR UND ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 599 GTB FIORANO (RHD) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 599 GTB FIORANO (RHD) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 599 GTB FIORANO (RHD) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 599 GTB FIORANO (RHD) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 599 GTB FIORANO (RHD) F1 KUPPLUNGSHYDRAULIKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 599 GTB FIORANO (RHD) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 599 GTB FIORANO (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 599 GTB FIORANO (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 599 GTB FIORANO (RHD) VORDERER BREMSSATTEL TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 599 GTB FIORANO (RHD) HINTERER BREMSSATTEL TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 599 GTB FIORANO (RHD) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 599 GTB FIORANO (RHD) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 599 GTB FIORANO (RHD) HYDRAULIKFLÜSSIGKEITSBEHÄLTER, PUMPE UND SPULE FÜR EINE SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 599 GTB FIORANO (RHD) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 599 GTB FIORANO (RHD) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 599 GTB FIORANO (RHD) VORDERRADAUFHÄNGUNG – ARME UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 599 GTB FIORANO (RHD) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI 599 GTB FIORANO (RHD) HINTERE AUFHÄNGUNG – ARME UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI 599 GTB FIORANO (RHD) RÄDER TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI 599 GTB FIORANO (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI 599 GTB FIORANO (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI 599 GTB FIORANO (RHD) LICHTMASCHINE, ANLASSER UND AC-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI 599 GTB FIORANO (RHD) AC-SYSTEM – FREON-ROHRE TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI 599 GTB FIORANO (RHD) AC-SYSTEM – WASSERLEITUNGEN TEILEDIAGRAMM")
-part-diagram-0057.webp "FERRARI 599 GTB FIORANO (RHD) VERDAMPFEREINHEIT UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-0058.webp "FERRARI 599 GTB FIORANO (RHD) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-0059.webp "FERRARI 599 GTB FIORANO (RHD) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0060.webp "FERRARI 599 GTB FIORANO (RHD) ERSATZRAD UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 599 GTB FIORANO (RHD) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 599 GTB FIORANO (RHD) KAROSSERIE - DACH TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 599 GTB FIORANO (RHD) ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 599 GTB FIORANO (RHD) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 599 GTB FIORANO (RHD) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 599 GTB FIORANO (RHD) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 599 GTB FIORANO (RHD) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 599 GTB FIORANO (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 599 GTB FIORANO (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 599 GTB FIORANO (RHD) FIREWALL-ISOLIERUNG DES MOTORRAUMS TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 599 GTB FIORANO (RHD) ISOLIERUNG DES FAHRGASTRAUMS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 599 GTB FIORANO (RHD) ISOLIERUNG DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 599 GTB FIORANO (RHD) FAHRZEUGRAUMVERKLEIDUNG UND MATTEN TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 599 GTB FIORANO (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 599 GTB FIORANO (RHD) GEPÄCKRAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 599 GTB FIORANO (RHD) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 599 GTB FIORANO (RHD) GEPÄCKRAUM-DECKEL UND TANKKLAPPE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 599 GTB FIORANO (RHD) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 599 GTB FIORANO (RHD) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 599 GTB FIORANO (RHD) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 599 GTB FIORANO (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 599 GTB FIORANO (RHD) KOMPLETT VORDERSITZ UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 599 GTB FIORANO (RHD) VORDERSITZ – VERKLEIDUNG UND INTERNE KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 599 GTB FIORANO (RHD) VORDERSITZ – FÜHRUNGEN UND EINSTELLMECHANISMEN TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 599 GTB FIORANO (RHD) VORDERER RENNSITZ – SCHIENEN UND MECHANISMUS TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 599 GTB FIORANO (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 599 GTB FIORANO (RHD) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 599 GTB FIORANO (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 599 GTB FIORANO (RHD) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 599 GTB FIORANO (RHD) AIRBAG TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 599 GTB FIORANO (RHD) INSTRUMENTIERUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 599 GTB FIORANO (RHD) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 599 GTB FIORANO (RHD) AUSSENVERKLEIDUNG TEILEDIAGRAMM")
