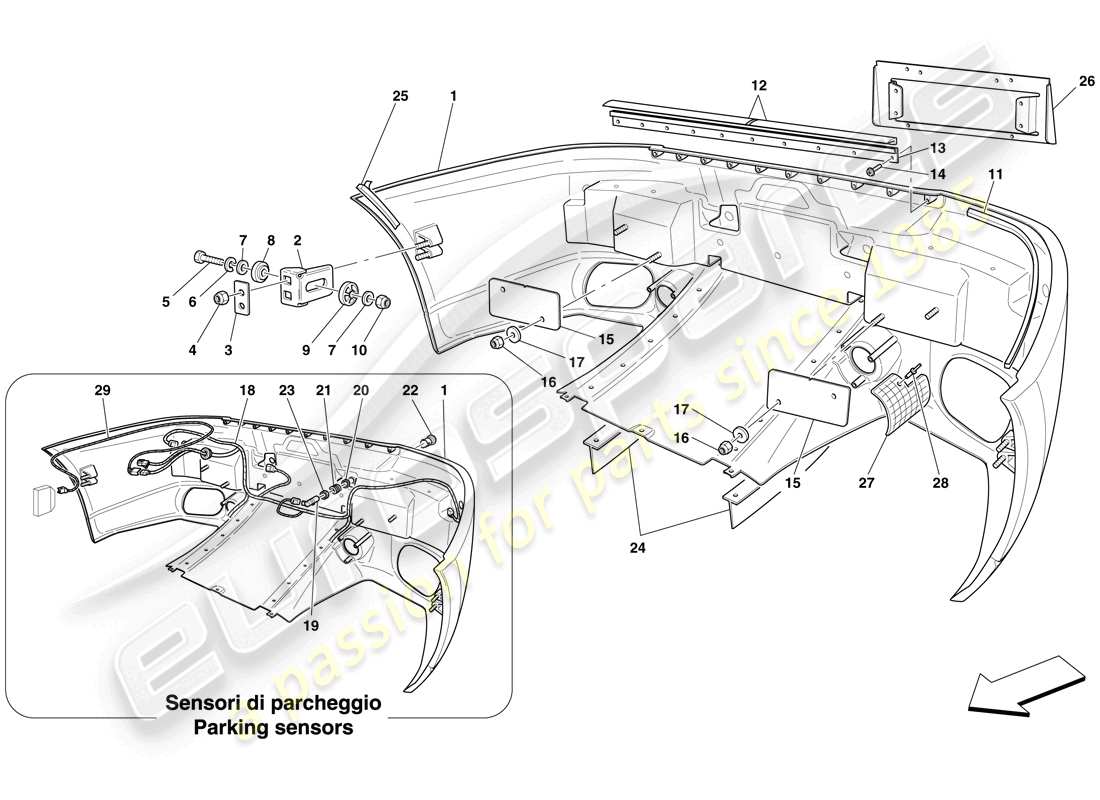

0108 - Hintere Stoßstange
Ferrari 599 GTB Fiorano (USA) REAR BUMPER Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 69899210
Hintere Stoßstange
-Standard- -Nicht für USA, CDN, GOLFO, USA LIGHT-
aus £2.249,21
aus £2.249,21
# 001
MPN: 69899310
Hintere Stoßstange
-Parksensoren- -Enthält keine Sensoren- -Nicht für USA, CDN, GOLFO, USA LIGHT-
aus £3.087,54
aus £3.087,54
Dieses Teil ersetzt die Teilenummer 82901910 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 69983010
Hintere Stoßstange
-Standard- -Anwendbar für USA, CDN, GOLFO, USA LIGHT-
aus £4.214,05
aus £4.214,05
# 001
MPN: 69983110
Hintere Stoßstange
-Parksensoren- -Enthält keine Sensoren- -Gilt für USA, CDN, GOLFO, USA LIGHT-
aus £6.179,99
aus £6.179,99
Dieses Teil ersetzt die Teilenummer 82902010
# 002
MPN: 62126500
SEITLICHE LINKE STOßSTANGEN-MONTAGEHALTERUNG
aus £6,22
aus £6,22
# 003
MPN: 62126600
PLATTE
aus £1,64
aus £1,64
# 004
MPN: 104030
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 005
MPN: 11307021
SCHRAUBEN
aus £3,70
aus £3,70
# 006
MPN: 12644301
Scheibe
aus £0,62
aus £0,62
# 007
MPN: 12646801
Scheibe
aus £0,76
aus £0,76
Dieses Teil ersetzt die Teilenummer 12644682
# 008
MPN: 62128200
EXTERNER ABSTANDSHALTER
aus £0,59
aus £0,59
# 009
MPN: 62128300
INTERNER ABSTANDSHALTER
aus £0,38
aus £0,38
Dieses Teil ersetzt die Teilenummer 83203700 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 12574521
NUSS
aus £0,58
aus £0,58
Dieses Teil ersetzt die Teilenummer 12574511
# 011
MPN: 69010100
GUMMIFORMTEIL
-Nicht für USA, CDN-
aus £44,35
aus £44,35
# 012
MPN: 69354100
ZENTRALE DICHTUNG
Ersetzung
Ersetzung
# 013
MPN: 69354200
HINTERER KANAL
aus £39,63
aus £39,63
# 014
MPN: 15689501
SCHRAUBEN
aus £0,51
aus £0,51
# 014
MPN: 15783204
SCHRAUBEN
-M4 X 12- -Alternative Lösung-
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 15783201
# 015
MPN: 68113300
SHIM
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 80203700-
aus £1,91
aus £1,91
# 015
MPN: 68113400
SHIM
-Bei Bedarf installiert- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 80203800-
aus £1,50
aus £1,50
# 015
MPN: 80203700
SHIM
aus £7,83
aus £7,83
# 015
MPN: 80203800
SHIM
-Bei Bedarf installiert-
aus £13,20
aus £13,20
# 016
MPN: 104114
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 15503711 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 12644301
Scheibe
aus £0,62
aus £0,62
# 018
MPN: 217828
STOßSTANGENKABEL
-Nicht für Parksensoren- -Gilt für USA, CDN-
aus £45,29
aus £45,29
# 018
MPN: 217829
STOßSTANGENKABEL
-Parksensoren- -Gilt für USA, CDN-
aus £67,47
aus £67,47
# 018
MPN: 217830
STOßSTANGENKABEL
-Parksensoren- -Nicht für USA, CDN-
aus £122,82
aus £122,82
# 018
MPN: 217831
STOßSTANGENKABEL
-Nicht für Parksensoren- -Nicht für USA, CDN-
aus £37,74
aus £37,74
# 019
MPN: 214561
EINPARKHILFE
-Parksensoren-
aus £111,79
aus £111,79
# 020
MPN: 223516
Dichtung
-Parksensoren-
aus £4,86
aus £4,86
# 021
MPN: 69377600
ZYLINDRISCHE FEDER
-Parksensoren-
aus £7,73
aus £7,73
# 022
MPN: 69377300
AUSSENROHR
-Parksensoren-
aus £42,46
aus £42,46
# 023
MPN: 69377500
RING FÜR DEN FRÜHLING
-Parksensoren-
aus £7,73
aus £7,73
# 024
MPN: 69245200
Unterheckflosse
aus £242,07
aus £242,07
# 025
MPN: 69352900
SEITLICHER SCHAUM
aus £2,37
aus £2,37
# 026
MPN: 69713200
KENNZEICHENHALTER-HALTERUNG
-Nicht für USA, CDN, UK, J-
aus £132,12
aus £132,12
# 026
MPN: 69713400
KENNZEICHENHALTER-HALTERUNG
-Gilt für USA, CDN-
aus £160,43
aus £160,43
# 026
MPN: 69714100
KENNZEICHENHALTER-HALTERUNG
-Gilt für J-
aus £132,12
aus £132,12
# 027
MPN: 69701300
RH-HITZESCHILD
aus £122,68
aus £122,68
# 027
MPN: 69701400
Linkes Hitzeschild
aus £122,68
aus £122,68
# 028
MPN: 64385900
NIET
aus £0,47
aus £0,47
# 029
MPN: 213881
KABELBAUM DES PARKSENSORS
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 029
MPN: 260960
KABELBAUM DES PARKSENSORS
-Anwendbar nach Erschöpfung von 213881-
aus £46,23
aus £46,23
Dieses Teil ersetzt die Teilenummer 213881
