0015 - Ansaugkrümmer

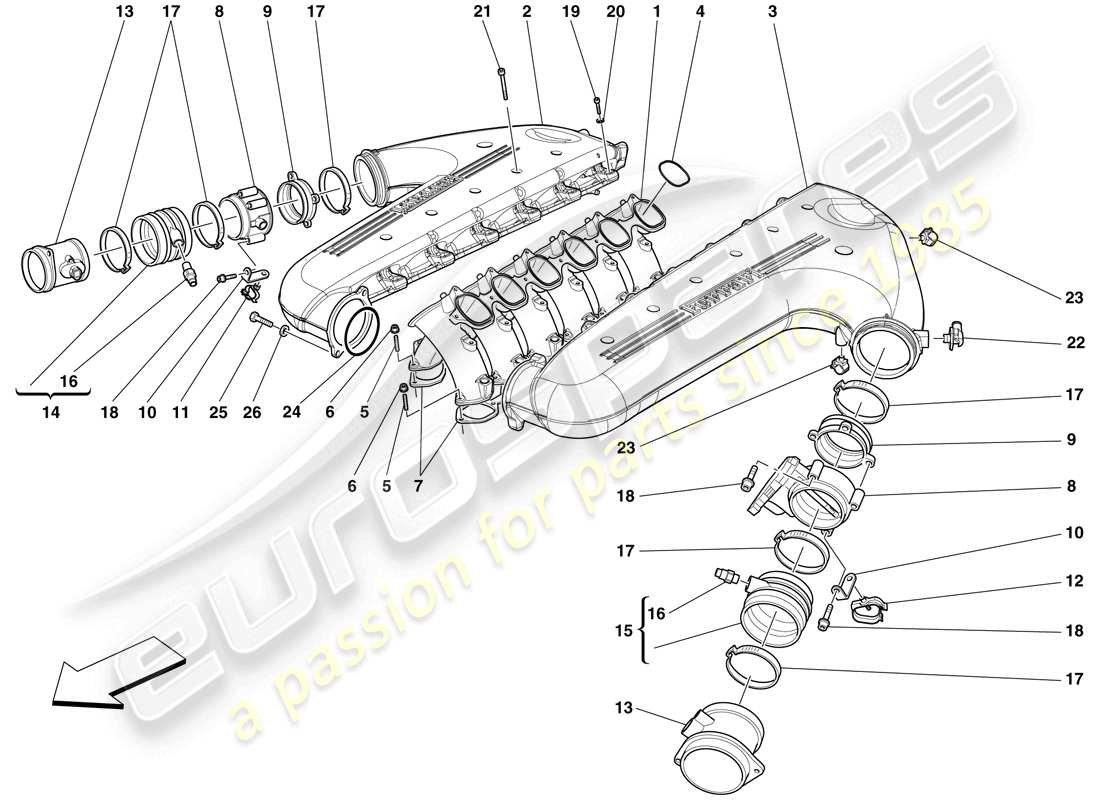

Ferrari 599 GTO (RHD) INTAKE MANIFOLD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 263798
Ansaugkrümmer
aus £2.683,76
aus £2.683,76
# 002
MPN: 263927
RH-EINSAUGPLENUM
aus £1.622,11
aus £1.622,11
# 003
MPN: 263928
LINKER ANSAUGPLENUM
aus £1.417,31
aus £1.417,31
# 004
MPN: 263799
Dichtung
aus £4,31
aus £4,31
# 005
MPN: 11500524
STEHBOLZEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11500521
# 006
MPN: 228265
NUSS
aus £0,47
aus £0,47
# 007
MPN: 253809
Dichtung
aus £5,60
aus £5,60
# 008
MPN: 179912
Drosselklappengehäuse
aus £315,29
aus £315,29
# 009
MPN: 240262
Distanzstück für Drosselklappengehäuse
aus £59,85
aus £59,85
Dieses Teil ersetzt die Teilenummer 195206, die wir auf Lager haben
# 010
MPN: 219946
Halterung
-Gilt für USA, CDN-
aus £2,31
aus £2,31
# 010
MPN: 265754
Halterung
-Nicht für USA, CDN-
aus £6,95
aus £6,95
# 011
MPN: 149773
CLIP
aus £0,54
aus £0,54
# 012
MPN: 149773
CLIP
aus £0,54
aus £0,54
# 012
MPN: 224008
CLIP
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 149773-
aus £0,54
aus £0,54
# 013
MPN: 255237
LUFTMASSENMESSER
aus £154,25
aus £154,25
# 014
MPN: 255553
RECHTES VERBINDUNGSROHR
-Nicht für USA, CDN-
aus £89,36
aus £89,36
# 014
MPN: 255556
RECHTES VERBINDUNGSROHR
-Gilt für USA, CDN-
aus £93,58
aus £93,58
# 015
MPN: 255554
Linkes Verbindungsrohr
-Nicht für USA, CDN-
aus £89,36
aus £89,36
# 015
MPN: 255558
Linkes Verbindungsrohr
-Gilt für USA, CDN-
aus £93,58
aus £93,58
# 016
MPN: 203150
VERBINDER
-Gilt für USA, CDN-
aus £37,13
aus £37,13
# 016
MPN: 209132
VERBINDER
-Nicht für USA, CDN-
# 017
MPN: 190151
RINGKLEMME
aus £1,95
aus £1,95
Dieses Teil ersetzt die Teilenummer 204436
# 018
MPN: 231624
SCHRAUBEN
-L. 45 mm-
aus £0,47
aus £0,47
# 019
MPN: 231621
SCHRAUBEN
-L. 30 mm-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 216568
# 020
MPN: 10519478
Scheibe
aus £1,11
aus £1,11
Dieses Teil ersetzt die Teilenummer 14496478
# 021
MPN: 216771
SCHRAUBEN
aus £1,17
aus £1,17
# 022
MPN: 243207
RH UNION
aus £11,14
aus £11,14
# 022
MPN: 243208
LH UNION
aus £13,35
aus £13,35
# 023
MPN: 206536
CLIP
-D. 14-
aus £0,53
aus £0,53
# 023
MPN: 222072
CLIP
-D. 18-
aus £1,80
aus £1,80
# 024
MPN: 263800
Dichtung
aus £8,81
aus £8,81
# 025
MPN: 10902224
SCHRAUBEN
aus £0,53
aus £0,53
# 026
MPN: 12601279
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601271 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
