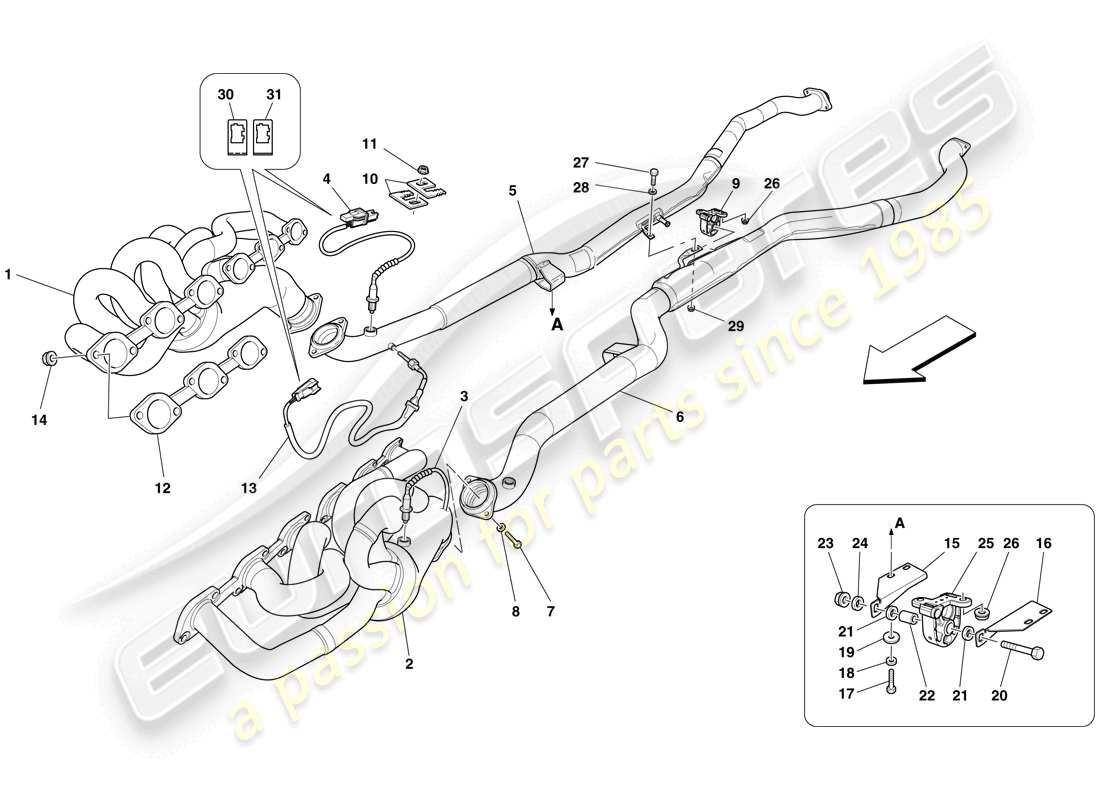

0017 - Vordere Abgasanlage
Ferrari 599 GTO (RHD) FRONT EXHAUST SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 267609
RECHTER AUSPUFFKRÜMMER
aus £5.426,84
aus £5.426,84
Dieses Teil ersetzt die Teilenummer 266613
# 002
MPN: 267610
AUSPUFFKRÜMMER LINKS
aus £5.426,84
aus £5.426,84
Dieses Teil ersetzt die Teilenummer 266614
# 003
MPN: 182837
VORDERER SAUERSTOFFSENSOR
-L. 500 mm-
aus £137,60
aus £137,60
Dieses Teil ersetzt die Teilenummer 178290 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 180915
HINTERER SAUERSTOFFSENSOR
-L. 1200 mm-
aus £53,32
aus £53,32
Dieses Teil ersetzt die Teilenummer 177674 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 261541
ZENTRALE RECHTE VERLÄNGERUNG
aus £1.830,14
aus £1.830,14
# 006
MPN: 261542
ZENTRALE VERLÄNGERUNG LINKS
aus £1.809,62
aus £1.809,62
# 007
MPN: 16044124
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16044121 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 16136124
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 16044124-
Ersetzung
Ersetzung
# 008
MPN: 127496
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 199731
MONTAGE DES VIBRATIONSDÄMPFERS
aus £38,08
aus £38,08
# 010
MPN: 175856
VERBINDER-BEFESTIGUNGSHALTERUNG
aus £1,27
aus £1,27
# 011
MPN: 15896214
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15896211
# 012
MPN: 212702
Dichtung
aus £7,02
aus £7,02
# 013
MPN: 200934
ABGASTEMPERATURSENSOR
aus £61,48
aus £61,48
# 014
MPN: 210971
NUSS
aus £0,99
aus £0,99
# 015
MPN: 214716
RECHTE HALTERUNG
aus £7,26
aus £7,26
# 016
MPN: 214717
Linke Halterung
aus £7,26
aus £7,26
# 017
MPN: 16043224
SCHRAUBEN
aus £0,51
aus £0,51
# 018
MPN: 12638578
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14499478
# 019
MPN: 12646724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601571, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 16044324
SCHRAUBEN
aus £0,53
aus £0,53
# 021
MPN: 12642024
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12642020 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 190622
SHIM
aus £4,85
aus £4,85
# 023
MPN: 114748
NUSS
aus £9,54
aus £9,54
# 024
MPN: 14496524
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 14496525 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 199731
MONTAGE DES VIBRATIONSDÄMPFERS
aus £38,08
aus £38,08
# 026
MPN: 175283
NUSS
aus £0,53
aus £0,53
# 027
MPN: 16043424
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16043411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 12646724
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601571, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 175283
NUSS
aus £0,54
aus £0,54
# 030
MPN: 178366
Halterung
aus £2,46
aus £2,46
# 031
MPN: 185408
Halterung
aus £9,92
aus £9,92
