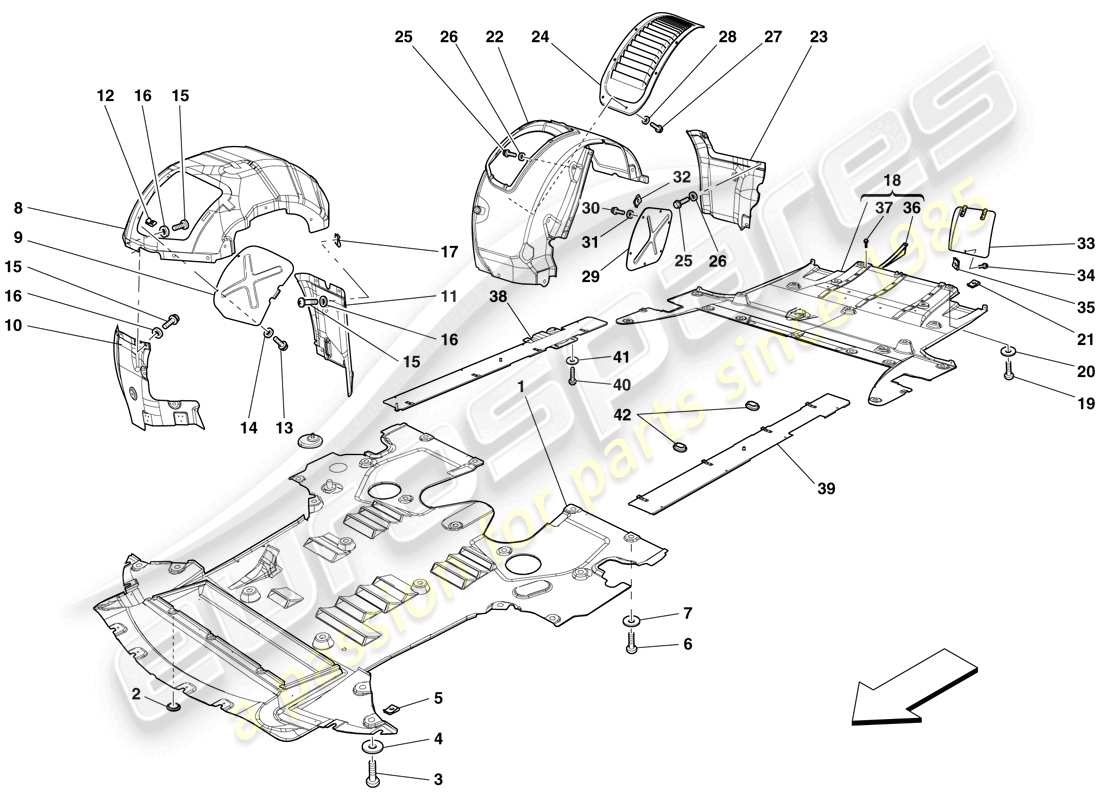

0106 - FLACHER UNTERBODEN UND RADHÄUSER
Ferrari 599 GTO (RHD) FLAT UNDERTRAY AND WHEELHOUSES Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 82710800
VORDERER ABSCHNITT DES FLACHEN UNTERBODENS
-Nicht für GD-
aus £2.529,37
aus £2.529,37
# 001
MPN: 83182200
VORDERER ABSCHNITT DES FLACHEN UNTERBODENS
-Gilt für GD-
aus £2.980,51
aus £2.980,51
Dieses Teil ersetzt die Teilenummer 84358400
# 002
MPN: 14507987
DECKEL
aus £1,06
aus £1,06
# 002
MPN: 64783600
DECKEL
aus £3,13
aus £3,13
# 003
MPN: 15687375
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 168133-
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 15687370 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 168133
SCHRAUBEN
aus £0,49
aus £0,49
# 004
MPN: 12620374
Scheibe
-Ersetzt 12640678-
aus £0,51
aus £0,51
# 004
MPN: 12624178
Scheibe
-Ersetzt 12640678-
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 12624177
# 004
MPN: 12640678
Scheibe
-Ersetzt durch 12624178 und 12620374- -Nicht mehr im Lieferumfang enthalten-
aus £1,13
aus £1,13
Dieses Teil ersetzt die Teilenummer 12640677
# 005
MPN: 14371274
HALTERUNG FÜR SCHRAUBE
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 83851800-
aus £0,76
aus £0,76
# 005
MPN: 62767600
CLIP FÜR SCHRAUBE
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 14371274-
Ersetzung
Ersetzung
# 005
MPN: 83851800
HALTERUNG FÜR SCHRAUBE
aus £0,53
aus £0,53
# 006
MPN: 64830600
SCHRAUBEN
aus £1,00
aus £1,00
Dieses Teil ersetzt die Teilenummer 64882800 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 12641378
Scheibe
aus £0,50
aus £0,50
# 008
MPN: 83088600
RECHTES VORDERRADHAUS
aus £174,23
aus £174,23
# 008
MPN: 83088900
LINKES VORDERRADHAUS
aus £174,23
aus £174,23
# 009
MPN: 68576200
RECHTE RADHAUS-ABDECKPLATTE
aus £122,68
aus £122,68
# 009
MPN: 68576300
LINKE RADHAUS-ABDECKPLATTE
aus £144,86
aus £144,86
# 010
MPN: 82703500
VORDERER Kiesschutz für das vordere rechte Radhaus
-Nicht für AUS-
aus £252,64
aus £252,64
# 010
MPN: 82703700
VORDERER KIESSCHUTZ FÜR DEN VORDEREN LINKEN RADHAUS
-Nicht für AUS-
aus £252,64
aus £252,64
# 010
MPN: 83256900
VORDERER Kiesschutz für das vordere rechte Radhaus
-Gilt für AUS-
aus £296,20
aus £296,20
# 010
MPN: 83257100
VORDERER KIESSCHUTZ FÜR DEN VORDEREN LINKEN RADHAUS
-Gilt für AUS-
aus £252,64
aus £252,64
# 011
MPN: 82703900
HINTERER KIESSCHUTZ FÜR DEN VORDEREN RECHTEN RADHAUS
aus £283,17
aus £283,17
# 011
MPN: 82704200
HINTERER KIESSCHUTZ FÜR DEN VORDEREN LINKEN RADHAUS
aus £313,62
aus £313,62
# 012
MPN: 68119800
PLATTE FÜR SCHRAUBE
aus £0,81
aus £0,81
# 013
MPN: 13274214
SCHRAUBEN
aus £1,69
aus £1,69
# 014
MPN: 12638124
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12638101, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 14778914
SCHRAUBEN
aus £0,48
aus £0,48
# 016
MPN: 12643724
Scheibe
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 62766300
CLIP FÜR SCHRAUBE
aus £0,52
aus £0,52
# 018
MPN: 82923600
HINTERER ABSCHNITT DES FLACHEN UNTERBODENS
aus £2.903,12
aus £2.903,12
# 019
MPN: 64830600
SCHRAUBEN
aus £0,97
aus £0,97
Dieses Teil ersetzt die Teilenummer 64882800 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 66207700
SCHRAUBEN
aus £1,46
aus £1,46
Dieses Teil ersetzt die Teilenummer 10558628
# 020
MPN: 10523107
Scheibe
aus £1,64
aus £1,64
# 020
MPN: 12641378
Scheibe
aus £0,48
aus £0,48
# 020
MPN: 12642078
Scheibe
-D. 8.45-25 X 1.5-
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 12642006, die wir auf Lager haben
# 020
MPN: 12647601
Scheibe
-D. 6.45-16 X 2-
aus £0,53
aus £0,53
# 021
MPN: 14189071
Halterung
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14369271, die wir auf Lager haben
# 022
MPN: 82704600
RECHTER RADSCHACHTSCHILD
aus £339,76
aus £339,76
# 022
MPN: 82704800
LINKER RADSCHACHTSCHILD
aus £524,36
aus £524,36
# 023
MPN: 82704400
HINTERER Kiesschutz für das rechte hintere Steuerhaus
aus £374,60
aus £374,60
# 023
MPN: 82704700
HINTERER KIESSCHUTZ FÜR DAS LINKE HINTERRADHAUS
aus £426,88
aus £426,88
# 024
MPN: 82704500
RECHTE ABDECKUNG
aus £366,42
aus £366,42
# 025
MPN: 13274277
SCHRAUBEN
-Version in Leder-
aus £0,49
aus £0,49
# 026
MPN: 12624178
Scheibe
aus £0,49
aus £0,49
Dieses Teil ersetzt die Teilenummer 12624177
# 027
MPN: 13274214
SCHRAUBEN
aus £1,69
aus £1,69
# 028
MPN: 12638124
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12638101, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 67106200
RECHTE ABDECKPLATTE
aus £56,62
aus £56,62
# 030
MPN: 65366700
SCHRAUBEN
aus £0,55
aus £0,55
# 031
MPN: 12638178
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10519578, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 62764200
CLIP FÜR SCHRAUBE
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 14369871
# 033
MPN: 68771400
LINKE ABDECKUNG
aus £22,64
aus £22,64
# 034
MPN: 169813
SCHRAUBEN
aus £0,58
aus £0,58
Dieses Teil ersetzt die Teilenummer 86832200
# 035
MPN: 62764200
CLIP FÜR SCHRAUBE
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 14369871
# 036
MPN: 82923700
FLOSSE
aus £339,76
aus £339,76
# 037
MPN: 15783204
SCHRAUBEN
-M4 X 12-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 15783201
# 038
MPN: 68781100
rechte Einstiegsleiste
aus £67,00
aus £67,00
# 039
MPN: 68781200
Schwellerplatte links
aus £36,85
aus £36,85
# 040
MPN: 66207700
SCHRAUBEN
aus £1,42
aus £1,42
Dieses Teil ersetzt die Teilenummer 10558628
# 041
MPN: 12601174
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601173, die wir auf Lager haben - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 82159500
KAPPE FÜR SCHLITZ
aus £1,79
aus £1,79
-part-diagram-0107.webp "FERRARI 599 GTO (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 599 GTO (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 599 GTO (RHD) FIREWALL-ISOLIERUNG DES MOTORRAUMS TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 599 GTO (RHD) ISOLIERUNG DES FAHRGASTRAUMS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 599 GTO (RHD) ISOLIERUNG DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 599 GTO (RHD) FAHRZEUGRAUMVERKLEIDUNG UND MATTEN TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 599 GTO (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 599 GTO (RHD) GEPÄCKRAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 599 GTO (RHD) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 599 GTO (RHD) GEPÄCKRAUM-DECKEL UND TANKKLAPPE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 599 GTO (RHD) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 599 GTO (RHD) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 599 GTO (RHD) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 599 GTO (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 599 GTO (RHD) KOMPLETT VORDERSITZ UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 599 GTO (RHD) VORDERSITZ – VERKLEIDUNG UND INTERNE KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 599 GTO (RHD) VORDERSITZ – FÜHRUNGEN UND EINSTELLMECHANISMEN TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 599 GTO (RHD) VORDERER RENNSITZ – SCHIENEN UND MECHANISMUS TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 599 GTO (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 599 GTO (RHD) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 599 GTO (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 599 GTO (RHD) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 599 GTO (RHD) AIRBAG TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 599 GTO (RHD) INSTRUMENTIERUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 599 GTO (RHD) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 599 GTO (RHD) AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 599 GTO (RHD) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 599 GTO (RHD) BEWEGUNGSSENSOR TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 599 GTO (RHD) MOTORRAUM-STEUERGERÄTE TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 599 GTO (RHD) STEUERGERÄTE FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI 599 GTO (RHD) STEUERGERÄTE FÜR GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI 599 GTO (RHD) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI 599 GTO (RHD) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI 599 GTO (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI 599 GTO (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 599 GTO (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 599 GTO (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 599 GTO (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 599 GTO (RHD) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 599 GTO (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 599 GTO (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 599 GTO (RHD) STEUERSYSTEM – STÖSSEL UND WELLE TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 599 GTO (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 599 GTO (RHD) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 599 GTO (RHD) BENZINPUMPE TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 599 GTO (RHD) KRAFTSTOFFTANK – EINFÜLLHALS UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 599 GTO (RHD) KRAFTSTOFFTANK – ISOLIERUNG UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 599 GTO (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 599 GTO (RHD) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 599 GTO (RHD) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 599 GTO (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 599 GTO (RHD) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 599 GTO (RHD) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 599 GTO (RHD) VORDERE ABGASANLAGE TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 599 GTO (RHD) HINTERE ABGASANLAGE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 599 GTO (RHD) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 599 GTO (RHD) SCHMIERSYSTEM – TANK TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 599 GTO (RHD) ÖL-/WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 599 GTO (RHD) KÜHLSYSTEM – KÜHLER UND SAMMELBEHÄLTER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 599 GTO (RHD) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 599 GTO (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 599 GTO (RHD) KÜHLKÜHLER FÜR DIFFERENTIALGEHÄUSE UND GETRIEBE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 599 GTO (RHD) PRIMÄRGETRIEBEWELLENZAHNRAD UND GETRIEBEÖLPUMPE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 599 GTO (RHD) SEKUNDÄRGETRIEBEWELLENZAHNRÄDER TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 599 GTO (RHD) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 599 GTO (RHD) MOTOR-/GETRIEBE-VERBINDUNGSROHR UND ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 599 GTO (RHD) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 599 GTO (RHD) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 599 GTO (RHD) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 599 GTO (RHD) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 599 GTO (RHD) F1 KUPPLUNGSHYDRAULIKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 599 GTO (RHD) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 599 GTO (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 599 GTO (RHD) VORDERER BREMSSATTEL TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 599 GTO (RHD) HINTERER BREMSSATTEL TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 599 GTO (RHD) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 599 GTO (RHD) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 599 GTO (RHD) HYDRAULIKFLÜSSIGKEITSBEHÄLTER, PUMPE UND SPULE FÜR EINE SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 599 GTO (RHD) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 599 GTO (RHD) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 599 GTO (RHD) VORDERRADAUFHÄNGUNG – ARME UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 599 GTO (RHD) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 599 GTO (RHD) HINTERE AUFHÄNGUNG – ARME UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 599 GTO (RHD) RÄDER TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 599 GTO (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 599 GTO (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI 599 GTO (RHD) LICHTMASCHINE, ANLASSER UND AC-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI 599 GTO (RHD) AC-SYSTEM – FREON-ROHRE TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI 599 GTO (RHD) AC-SYSTEM – WASSERLEITUNGEN TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI 599 GTO (RHD) VERDAMPFEREINHEIT UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI 599 GTO (RHD) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI 599 GTO (RHD) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 599 GTO (RHD) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 599 GTO (RHD) KAROSSERIE - DACH TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 599 GTO (RHD) ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 599 GTO (RHD) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 599 GTO (RHD) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 599 GTO (RHD) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
