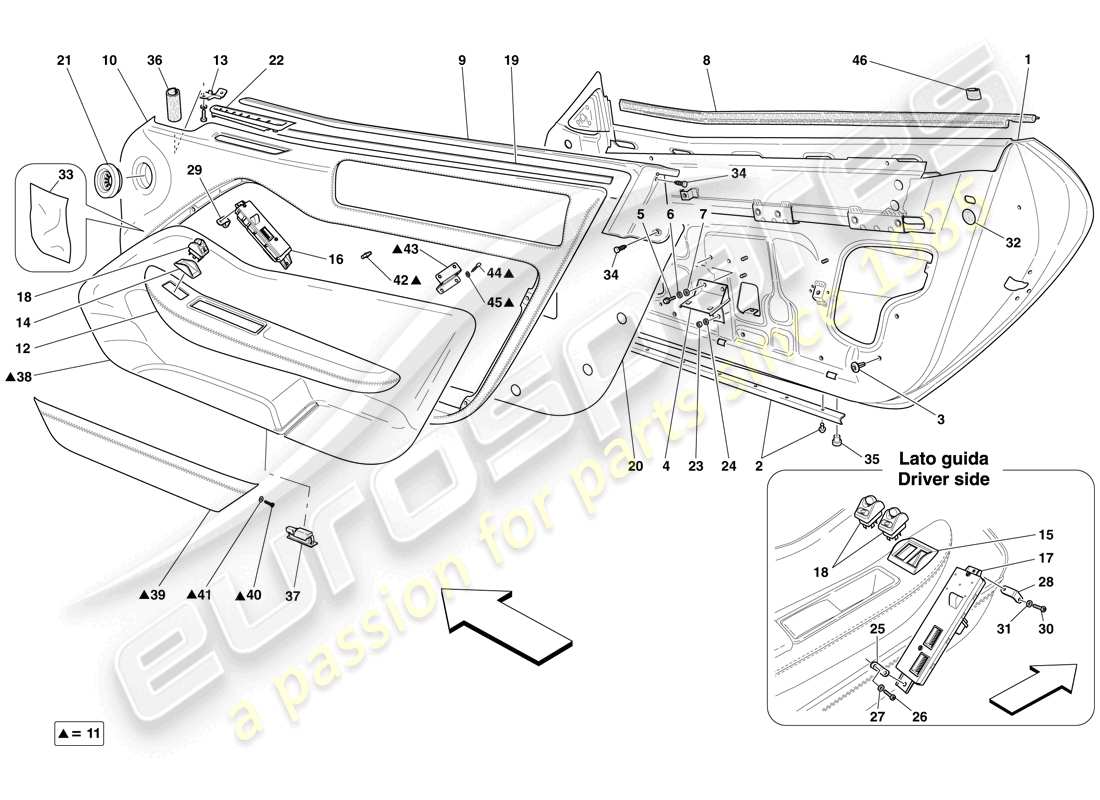

0117 - TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG
Ferrari 599 GTO (RHD) DOORS - SUBSTRUCTURE AND TRIM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 68058411
rechte Türkarosserie
aus £3.144,75
aus £3.144,75
Dieses Teil ersetzt die Teilenummer 68058400
# 001
MPN: 68058511
Linke Türkarosserie
aus £2.231,25
aus £2.231,25
Dieses Teil ersetzt die Teilenummer 68058500 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 67131000
Dichtung
aus £89,39
aus £89,39
# 003
MPN: 67302800
BUCHSE
aus £0,51
aus £0,51
# 004
MPN: 67108200
ARMLEHNENBEFESTIGUNGSHALTERUNG
aus £22,76
aus £22,76
# 005
MPN: 16285224
SCHRAUBEN
aus £0,53
aus £0,53
# 006
MPN: 12620374
Scheibe
aus £0,53
aus £0,53
# 007
MPN: 13577724
Scheibe
aus £1,14
aus £1,14
# 008
MPN: 67129400
RH EXTERNE FENSTERSCHABERDICHTUNG
aus £202,04
aus £202,04
# 008
MPN: 67129500
LINKE EXTERNE FENSTERSCHABERDICHTUNG
aus £202,04
aus £202,04
# 009
MPN: 68560100
RH INTERNE FENSTERSCHABERDICHTUNG
aus £287,48
aus £287,48
# 009
MPN: 68560200
LINKE INTERNE FENSTERSCHABERDICHTUNG
aus £158,11
aus £158,11
# 010
MPN: 82708600
RECHTE TÜRVERKLEIDUNG
-Formel 1 technisches Gewebe-
Ersetzung
Ersetzung
# 010
MPN: 82710500
Linke Türverkleidung
-Formel 1 technisches Gewebe-
Ersetzung
Ersetzung
# 010
MPN: 831697..
RECHTE TÜRVERKLEIDUNG
-Leder- -STC1- -STC2-
# 010
MPN: 831701..
Linke Türverkleidung
-Leder- -STC1- -STC2-
# 011
MPN: 831674..
MITTLERES RECHTES PANEL
-Version aus Carbon mit Alcantara-gefütterter Tasche- -STC1- -STC2-
Ersetzung
Ersetzung
# 011
MPN: 831683..
MITTLERES LINKES PANEL
-Version aus Carbon mit Alcantara-gefütterter Tasche- -STC1- -STC2-
Ersetzung
Ersetzung
# 012
MPN: 831679..
RECHTE ARMLEHNE
-Alcantara- -STC1- -STC2- -Nicht für GD-
Ersetzung
Ersetzung
# 012
MPN: 831702..
LINKE ARMLEHNE
-Alcantara- -STC1- -STC2- -Nicht für GD-
Ersetzung
Ersetzung
# 012
MPN: 832322..
RECHTE ARMLEHNE
-Alcantara- -STC1- -STC2- -Anwendbar für GD-
# 012
MPN: 832323..
LINKE ARMLEHNE
-Alcantara- -STC1- -STC2- -Anwendbar für GD-
# 013
MPN: 68559800
Halterung
aus £15,62
aus £15,62
# 014
MPN: 68560500
RH-SCHALTER-SURROUND
aus £7,26
aus £7,26
# 015
MPN: 68560600
LH-SCHALTER-SURROUND
aus £17,92
aus £17,92
# 016
MPN: 239726
Steuergerät für Türknoten auf der Beifahrerseite
aus £1.201,45
aus £1.201,45
Dieses Teil ersetzt die Teilenummer 210667
# 017
MPN: 239725
Steuergerät für Türknoten auf der Fahrerseite
aus £243,39
aus £243,39
Dieses Teil ersetzt die Teilenummer 210666
# 018
MPN: 239500
TASTE FÜR ELEKTRISCHE FENSTERHEBER
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 227032
# 018
MPN: 269997
TASTE FÜR ELEKTRISCHE FENSTERHEBER
-Anwendbar nach Erschöpfung von 239500-
aus £160,43
aus £160,43
Dieses Teil ersetzt die Teilenummer 239500
# 019
MPN: 68559900
LINKER FENSTERSCHABER
aus £39,63
aus £39,63
# 019
MPN: 68560000
RECHTER FENSTERSCHABER
aus £39,63
aus £39,63
# 020
MPN: 67131700
RH WASSERDICHTE MEMBRAN
aus £141,56
aus £141,56
# 020
MPN: 67131800
WASSERDICHTE MEMBRAN LINKS
aus £141,56
aus £141,56
# 021
MPN: 81152400
DICHTUNG DES LUFTKANALS
aus £55,67
aus £55,67
Dieses Teil ersetzt die Teilenummer 67001000, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 697180..
rechte Entlüftung
-Soft-Touch, farbig- -Als Paar ersetzen- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 802894..-
Ersetzung
Ersetzung
# 022
MPN: 697181..
LÜFTUNG LINKS
-Soft-Touch, farbig- -Als Paar ersetzen- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 802895..-
Ersetzung
Ersetzung
# 022
MPN: 802894..
rechte Entlüftung
-Soft-Touch, farbig-
Ersetzung
Ersetzung
# 022
MPN: 802895..
LÜFTUNG LINKS
-Soft-Touch, farbig-
Ersetzung
Ersetzung
# 023
MPN: 13046114
NUSS
aus £0,53
aus £0,53
# 024
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 204790
UNTERE HALTERUNG
aus £5,47
aus £5,47
# 026
MPN: 13273911
SCHRAUBEN
aus £0,53
aus £0,53
# 027
MPN: 12637824
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12637801, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 204792
OBERE HALTERUNG
-Fahrerseite-
aus £5,00
aus £5,00
# 029
MPN: 204791
OBERE HALTERUNG
-Beifahrerseite- -Nicht für GD-
aus £5,00
aus £5,00
# 029
MPN: 217872
OBERE HALTERUNG
-Beifahrerseite- -Gilt für GD-
aus £19,84
aus £19,84
# 030
MPN: 13273911
SCHRAUBEN
aus £0,53
aus £0,53
# 031
MPN: 12637824
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12637801, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 69966700
KLEBESTOPFEN
aus £1,53
aus £1,53
# 033
MPN: 69968300
RH WASSERDICHTE MEMBRAN
aus £13,20
aus £13,20
# 033
MPN: 69968400
WASSERDICHTE MEMBRAN LINKS
aus £13,20
aus £13,20
# 034
MPN: 178949
CLIP
aus £0,53
aus £0,53
# 035
MPN: 68741300
DECKEL
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 67111400, die wir auf Lager haben
# 036
MPN: 179309
KLEBENDES SCHAUMGUMMI
-100 x 50 mm-
aus £2,30
aus £2,30
# 037
MPN: 188250
LICHTEINHEIT
aus £1,61
aus £1,61
# 038
MPN: 83287300
MITTLERES TÜRBLECH LINKS
-Kohlenstoff-
aus £2.797,41
aus £2.797,41

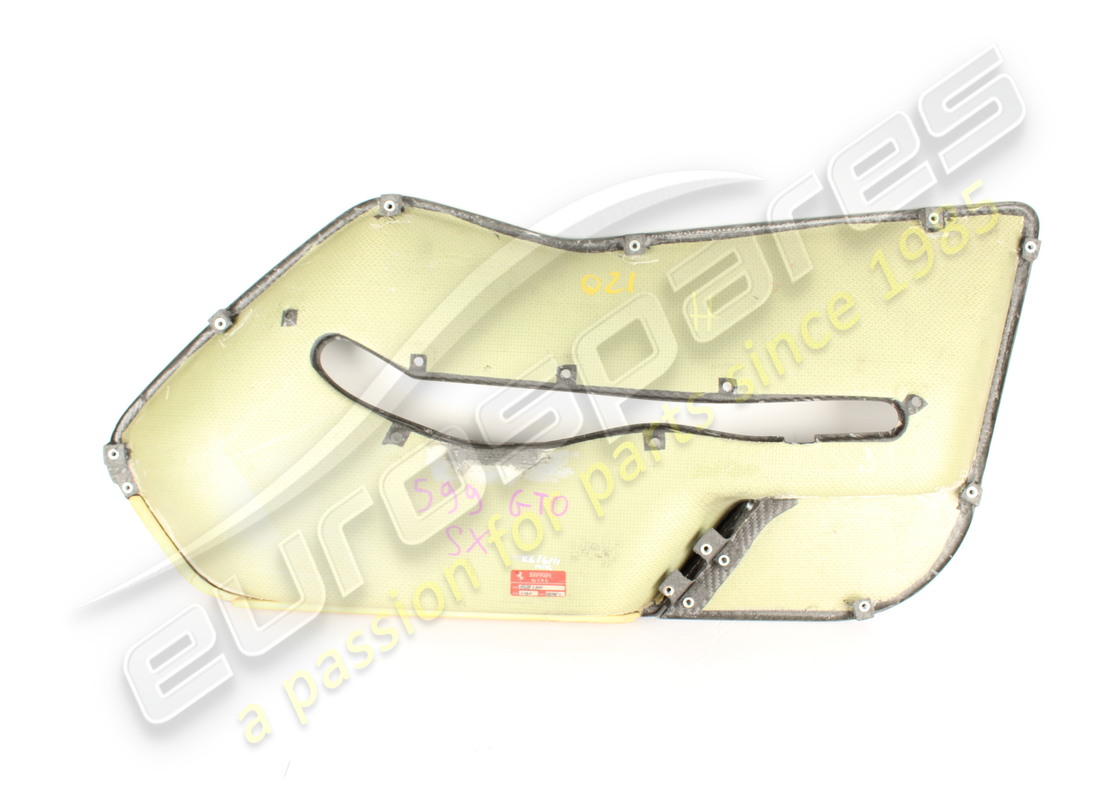

TÜRVERKLEIDUNG LINKS (MATT CARBON) Genuine Ferrari Teil – Neu auf Lager
Hat kleinere Mängel, wie auf den Bildern zu sehen
Hat kleinere Mängel, wie auf den Bildern zu sehen

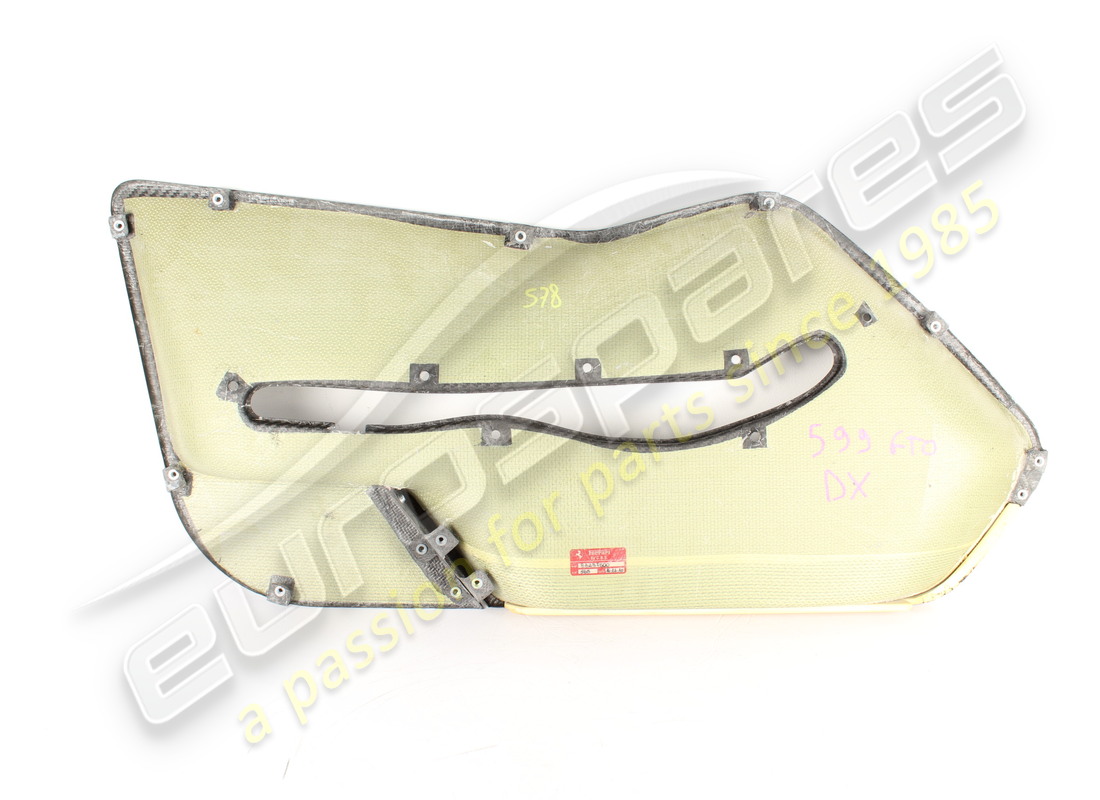

# 038
MPN: 83287500
MITTLERES RECHTES TÜRFELD
-Kohlenstoff-
aus £2.797,41
aus £2.797,41
# 039
MPN: 823184..
KOMPL. RECHTE AUFBEWAHRUNGSTASCHE
-Alcantara-
# 039
MPN: 823193..
KOMPL. LAGERTASCHE LINKS
-Alcantara-
Ersetzung
Ersetzung
# 040
MPN: 13274014
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 14440634-
aus £3,54
aus £3,54
Dieses Teil ersetzt die Teilenummer 13274011
# 040
MPN: 14440634
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13274014 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 12638124
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12638101, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 69955700
STIFT
aus £3,13
aus £3,13
# 043
MPN: 68773800
Halterung
aus £13,20
aus £13,20
# 044
MPN: 15902601
SCHRAUBEN
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 15642501
# 045
MPN: 13337547
Scheibe
aus £1,12
aus £1,12
# 046
MPN: 84161000
KLEBEPAD
aus £8,20
aus £8,20
-part-diagram-0118.webp "FERRARI 599 GTO (RHD) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 599 GTO (RHD) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 599 GTO (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 599 GTO (RHD) KOMPLETT VORDERSITZ UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 599 GTO (RHD) VORDERSITZ – VERKLEIDUNG UND INTERNE KOMPONENTEN TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 599 GTO (RHD) VORDERSITZ – FÜHRUNGEN UND EINSTELLMECHANISMEN TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 599 GTO (RHD) VORDERER RENNSITZ – SCHIENEN UND MECHANISMUS TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 599 GTO (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 599 GTO (RHD) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 599 GTO (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 599 GTO (RHD) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 599 GTO (RHD) AIRBAG TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 599 GTO (RHD) INSTRUMENTIERUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 599 GTO (RHD) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 599 GTO (RHD) AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 599 GTO (RHD) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 599 GTO (RHD) BEWEGUNGSSENSOR TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 599 GTO (RHD) MOTORRAUM-STEUERGERÄTE TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 599 GTO (RHD) STEUERGERÄTE FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI 599 GTO (RHD) STEUERGERÄTE FÜR GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI 599 GTO (RHD) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI 599 GTO (RHD) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI 599 GTO (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI 599 GTO (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 599 GTO (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 599 GTO (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 599 GTO (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 599 GTO (RHD) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 599 GTO (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 599 GTO (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 599 GTO (RHD) STEUERSYSTEM – STÖSSEL UND WELLE TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 599 GTO (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 599 GTO (RHD) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 599 GTO (RHD) BENZINPUMPE TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 599 GTO (RHD) KRAFTSTOFFTANK – EINFÜLLHALS UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 599 GTO (RHD) KRAFTSTOFFTANK – ISOLIERUNG UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 599 GTO (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 599 GTO (RHD) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 599 GTO (RHD) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 599 GTO (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 599 GTO (RHD) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 599 GTO (RHD) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 599 GTO (RHD) VORDERE ABGASANLAGE TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 599 GTO (RHD) HINTERE ABGASANLAGE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 599 GTO (RHD) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 599 GTO (RHD) SCHMIERSYSTEM – TANK TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 599 GTO (RHD) ÖL-/WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 599 GTO (RHD) KÜHLSYSTEM – KÜHLER UND SAMMELBEHÄLTER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 599 GTO (RHD) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 599 GTO (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 599 GTO (RHD) KÜHLKÜHLER FÜR DIFFERENTIALGEHÄUSE UND GETRIEBE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 599 GTO (RHD) PRIMÄRGETRIEBEWELLENZAHNRAD UND GETRIEBEÖLPUMPE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 599 GTO (RHD) SEKUNDÄRGETRIEBEWELLENZAHNRÄDER TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 599 GTO (RHD) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 599 GTO (RHD) MOTOR-/GETRIEBE-VERBINDUNGSROHR UND ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 599 GTO (RHD) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 599 GTO (RHD) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 599 GTO (RHD) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 599 GTO (RHD) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 599 GTO (RHD) F1 KUPPLUNGSHYDRAULIKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 599 GTO (RHD) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 599 GTO (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 599 GTO (RHD) VORDERER BREMSSATTEL TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 599 GTO (RHD) HINTERER BREMSSATTEL TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 599 GTO (RHD) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 599 GTO (RHD) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 599 GTO (RHD) HYDRAULIKFLÜSSIGKEITSBEHÄLTER, PUMPE UND SPULE FÜR EINE SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 599 GTO (RHD) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 599 GTO (RHD) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 599 GTO (RHD) VORDERRADAUFHÄNGUNG – ARME UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 599 GTO (RHD) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 599 GTO (RHD) HINTERE AUFHÄNGUNG – ARME UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 599 GTO (RHD) RÄDER TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 599 GTO (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 599 GTO (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI 599 GTO (RHD) LICHTMASCHINE, ANLASSER UND AC-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI 599 GTO (RHD) AC-SYSTEM – FREON-ROHRE TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI 599 GTO (RHD) AC-SYSTEM – WASSERLEITUNGEN TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI 599 GTO (RHD) VERDAMPFEREINHEIT UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI 599 GTO (RHD) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI 599 GTO (RHD) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 599 GTO (RHD) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 599 GTO (RHD) KAROSSERIE - DACH TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 599 GTO (RHD) ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 599 GTO (RHD) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 599 GTO (RHD) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 599 GTO (RHD) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 599 GTO (RHD) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 599 GTO (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 599 GTO (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 599 GTO (RHD) FIREWALL-ISOLIERUNG DES MOTORRAUMS TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 599 GTO (RHD) ISOLIERUNG DES FAHRGASTRAUMS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 599 GTO (RHD) ISOLIERUNG DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 599 GTO (RHD) FAHRZEUGRAUMVERKLEIDUNG UND MATTEN TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 599 GTO (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 599 GTO (RHD) GEPÄCKRAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 599 GTO (RHD) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 599 GTO (RHD) GEPÄCKRAUM-DECKEL UND TANKKLAPPE TEILEDIAGRAMM")
