0133 - Elektrisches System

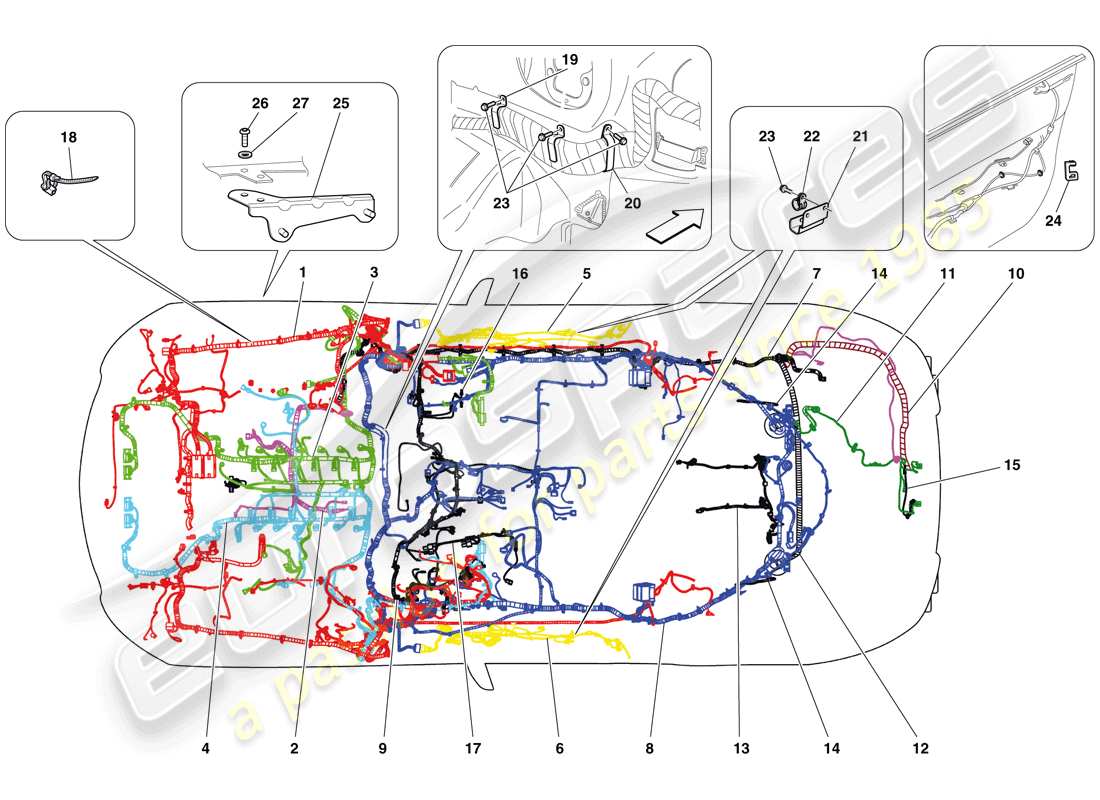

Ferrari 599 GTO (RHD) ELECTRICAL SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 260961
MOTORRAUMKABEL
-Nicht für USA, CDN, GD-
aus £1.407,41
aus £1.407,41
# 001
MPN: 263558
MOTORRAUMKABEL
-Gilt für USA, CDN-
aus £1.249,79
aus £1.249,79
# 001
MPN: 263559
MOTORRAUMKABEL
-Gilt für GD-
aus £1.242,86
aus £1.242,86
# 002
MPN: 262222
ANSCHLUSSKABEL FÜR MOTORSERVICE
-Nicht für GD-
aus £271,34
aus £271,34
# 002
MPN: 263844
ANSCHLUSSKABEL FÜR MOTORSERVICE
-Gilt für GD-
aus £371,77
aus £371,77
# 003
MPN: 262224
ANSCHLUSSKABEL DER RECHTEN ZYLINDERBANK
-Nicht für USA, CDN-
aus £941,92
aus £941,92
# 003
MPN: 262779
ANSCHLUSSKABEL DER RECHTEN ZYLINDERBANK
-Gilt für USA, CDN-
aus £2.197,44
aus £2.197,44
# 004
MPN: 262227
ANSCHLUSSKABEL DER LINKEN ZYLINDERBANK
-Nicht für USA, CDN-
aus £941,92
aus £941,92
# 004
MPN: 262780
ANSCHLUSSKABEL DER LINKEN ZYLINDERBANK
-Gilt für USA, CDN-
aus £1.395,20
aus £1.395,20
# 005
MPN: 264494
ANSCHLUSSKABEL DER BEIFAHRERSEITIGEN TÜR
-Nicht für GD-
aus £209,34
aus £209,34
Dieses Teil ersetzt die Teilenummer 226232, die wir auf Lager haben
# 005
MPN: 264968
ANSCHLUSSKABEL DER BEIFAHRERSEITIGEN TÜR
-Gilt für GD-
aus £216,91
aus £216,91
Dieses Teil ersetzt die Teilenummer 218662, die wir auf Lager haben
# 006
MPN: 264490
ANSCHLUSSKABEL DER FAHRERSEITIGEN TÜR
-Nicht für GD-
aus £401,70
aus £401,70
Dieses Teil ersetzt die Teilenummer 226231, die wir auf Lager haben
# 006
MPN: 264967
ANSCHLUSSKABEL DER FAHRERSEITIGEN TÜR
-Gilt für GD-
aus £237,71
aus £237,71
Dieses Teil ersetzt die Teilenummer 218661, die wir auf Lager haben
# 007
MPN: 204716
BATTERIE-POSITIVKABEL
-Nicht für GD-
aus £67,28
aus £67,28
# 007
MPN: 218747
BATTERIE-POSITIVKABEL
-Gilt für GD-
aus £232,60
aus £232,60
# 008
MPN: 260957
KABEL DES FAHRZEUGRAUMS
-Gilt für Hi-Fi-Version- -Nicht für GD-
aus £2.472,49
aus £2.472,49
# 008
MPN: 263548
KABEL DES FAHRZEUGRAUMS
-Gilt für Hi-Fi-Version- -Gilt für GD-
aus £2.911,49
aus £2.911,49
# 008
MPN: 265234
KABEL DES FAHRZEUGRAUMS
-Nicht für Hi-Fi-Version- -Nicht für GD-
aus £2.033,31
aus £2.033,31
# 008
MPN: 265250
KABEL DES FAHRZEUGRAUMS
-Nicht für Hi-Fi-Version- -Gilt für GD-
# 009
MPN: 264491
Armaturenbrettkabel
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 267224-
aus £325,16
aus £325,16
Dieses Teil ersetzt die Teilenummer 231544
# 009
MPN: 267224
Armaturenbrettkabel
-Nicht für GD-
aus £167,50
aus £167,50
# 009
MPN: 267225
Armaturenbrettkabel
-Gilt für GD-
aus £360,27
aus £360,27
# 010
MPN: 260959
GEPÄCKRAUMKABEL
aus £1.410,82
aus £1.410,82
# 011
MPN: 263555
KABEL FÜR DEN GEPÄCKRAUMDECKEL
aus £44,14
aus £44,14
# 012
MPN: 264493
KRAFTSTOFFTANKKABEL
aus £67,34
aus £67,34
Dieses Teil ersetzt die Teilenummer 222999, die wir auf Lager haben
# 013
MPN: 225790
ANSCHLUSSKABEL FÜR ELEKTRONISCH GESTEUERTE GETRIEBE
aus £49,73
aus £49,73
# 014
MPN: 221710
KABELBAUM FÜR BEHEIZTE HECKSCHEIBE
aus £6,34
aus £6,34
# 015
MPN: 264982
Kabelbaum des dritten Bremslichts
aus £18,93
aus £18,93
Dieses Teil ersetzt die Teilenummer 241683
# 016
MPN: 264977
KABELBAUM HANDSCHUHFACH
aus £17,86
aus £17,86
Dieses Teil ersetzt die Teilenummer 214919
# 017
MPN: 264979
KABELBAUM DES LENKSÄULENRELAIS
-Anwendbar für USA, CDN, GOLFO, USA LIGHT-
aus £62,37
aus £62,37
Dieses Teil ersetzt die Teilenummer 215271
# 018
MPN: 177553
RINGKLEMME
aus £0,47
aus £0,47
# 019
MPN: 217823
OFFENE HALTERUNG
aus £4,31
aus £4,31
# 020
MPN: 217824
GESCHLOSSENE HALTERUNG
aus £134,17
aus £134,17
# 021
MPN: 69359900
Halterung
aus £6,08
aus £6,08
# 022
MPN: 10442290
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 023
MPN: 16297024
SCHRAUBEN
aus £0,47
aus £0,47
# 024
MPN: 175871
CLIP ZUR BEFESTIGUNG VON STECKVERBINDERN
aus £0,47
aus £0,47
# 025
MPN: 217825
MONTAGEHALTERUNG FÜR KLEMMENBLOCK
-Gilt für GD-
aus £20,78
aus £20,78
# 026
MPN: 65864100
SCHRAUBEN
-Gilt für GD-
aus £0,76
aus £0,76
Dieses Teil ersetzt die Teilenummer 65864200
# 027
MPN: 12643778
Scheibe
-Gilt für GD-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12643777 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
