0014 - Sekundärluftsystem

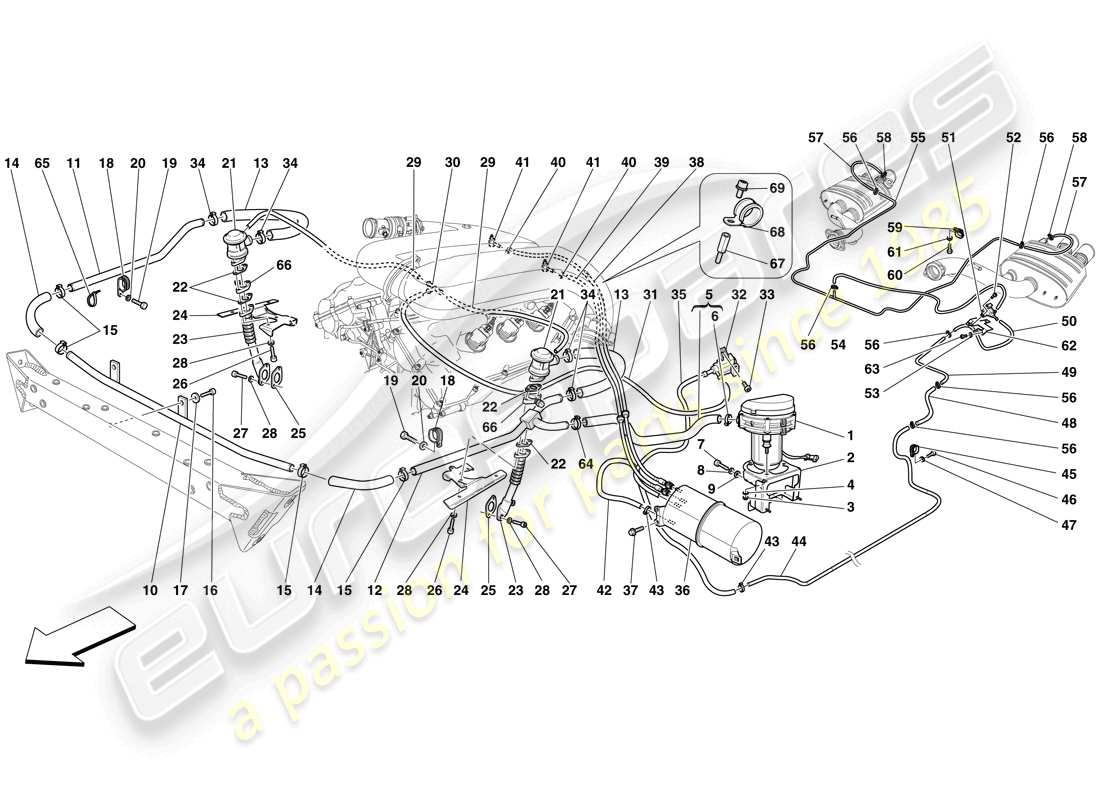

Ferrari 599 GTO (USA) SECONDARY AIR SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 247795
SEKUNDÄRLUFTSYSTEMPUMPE
aus £231,42
aus £231,42
# 002
MPN: 249339
PUMPENMONTAGEHALTERUNG
Ersetzung
Ersetzung
# 003
MPN: 15896214
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15896211
# 004
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 252008
GUMMIROHR
aus £25,30
aus £25,30
# 006
MPN: 178054
RINGKLEMME
aus £0,47
aus £0,47
# 007
MPN: 16286024
SCHRAUBEN
aus £0,47
aus £0,47
# 008
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 223006
ZENTRALES ROHR
aus £102,16
aus £102,16
# 011
MPN: 212872
RECHTES SEKUNDÄRLUFTROHR
aus £15,00
aus £15,00
# 012
MPN: 212874
SEKUNDÄRLUFTROHR LINKS
aus £51,16
aus £51,16
# 013
MPN: 115412
GUMMIROHR
-Vom linken Dreiwegeventil-
aus £1,37
aus £1,37
Dieses Teil ersetzt die Teilenummer 169456
# 013
MPN: 118502
GUMMIROHR
-Vom rechten Dreiwegeventil-
aus £18,37
aus £18,37
Dieses Teil ersetzt die Teilenummer 115148 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 213165
VERBINDUNGSROHR
aus £371,20
aus £371,20
# 015
MPN: 13432970
RINGKLEMME
aus £0,82
aus £0,82
Dieses Teil ersetzt die Teilenummer 13432908
# 015
MPN: 178054
RINGKLEMME
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 13432970-
aus £0,47
aus £0,47
# 016
MPN: 16296924
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 289834
# 017
MPN: 12620474
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12620479 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 10441790
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 019
MPN: 16286024
SCHRAUBEN
aus £0,47
aus £0,47
# 020
MPN: 12604274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12604271 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 171175
VENTIL DES SEKUNDÄRLUFTSYSTEMS
aus £106,35
aus £106,35
# 022
MPN: 186781
ROHRDICHTUNG
aus £2,94
aus £2,94
# 023
MPN: 256596
ROHR VOM LUFTVENTIL ZUM LINKEN KOPF
aus £90,44
aus £90,44
# 023
MPN: 256598
ROHR VOM LUFTVENTIL ZUM RECHTEN KOPF
aus £91,87
aus £91,87
# 024
MPN: 258252
LINKE VENTILBEFESTIGUNGSHALTERUNG
aus £3,87
aus £3,87
# 024
MPN: 258254
RECHTE VENTILBEFESTIGUNGSHALTERUNG
aus £3,87
aus £3,87
# 025
MPN: 202980
ROHRDICHTUNG
aus £1,67
aus £1,67
# 026
MPN: 10902624
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10902621
# 027
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
# 027
MPN: 231623
SCHRAUBEN
-M6 X 40-
aus £0,53
aus £0,53
# 028
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 115412
GUMMIROHR
-Vom linken Dreiwegeventil-
aus £1,37
aus £1,37
Dieses Teil ersetzt die Teilenummer 169456
# 029
MPN: 118502
GUMMIROHR
-Vom rechten Dreiwegeventil-
aus £18,37
aus £18,37
Dieses Teil ersetzt die Teilenummer 115148 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 257691
3-WAY-ANSCHLUSS
aus £0,82
aus £0,82
Dieses Teil ersetzt die Teilenummer 275374
# 031
MPN: 225102
GUMMIROHR
aus £9,62
aus £9,62
Dieses Teil ersetzt die Teilenummer 163094
# 032
MPN: 184363
EIN/AUS-MAGNETVENTIL
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 032
MPN: 315769
EIN/AUS-MAGNETVENTIL
-Anwendbar nach Erschöpfung von 184363-
aus £16,18
aus £16,18
Dieses Teil ersetzt die Teilenummer 184363 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 14304124
SCHRAUBEN
aus £0,53
aus £0,53
# 034
MPN: 13432908
RINGKLEMME
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 034
MPN: 13432970
RINGKLEMME
-Anwendbar nach Erschöpfung von 13432908-
aus £0,82
aus £0,82
Dieses Teil ersetzt die Teilenummer 13432908
# 035
MPN: 124790
GUMMIROHR
aus £3,18
aus £3,18
# 036
MPN: 220374
VAKUUMSPEICHERBEHÄLTER
aus £26,05
aus £26,05
# 037
MPN: 16286024
SCHRAUBEN
aus £0,47
aus £0,47
# 038
MPN: 263936
RH-VAKUUMROHR
aus £46,41
aus £46,41
# 039
MPN: 263937
Linkes Vakuumrohr
aus £46,41
aus £46,41
# 040
MPN: 13431870
KRAGEN FÜR ÄRMEL
aus £0,47
aus £0,47
# 041
MPN: 174818
VERBINDER
-Zn/weiß-
aus £8,99
aus £8,99
# 042
MPN: 225466
GUMMIROHR
aus £37,87
aus £37,87
# 043
MPN: 13432270
KRAGEN FÜR ÄRMEL
aus £0,53
aus £0,53
# 044
MPN: 226523
UNTERBODENROHR
aus £45,53
aus £45,53
# 045
MPN: 172842
HALTERUNG MIT HÜLSE
aus £4,20
aus £4,20
# 046
MPN: 16296924
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 289834
# 047
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 224771
GUMMIROHR
aus £22,28
aus £22,28
# 049
MPN: 224761
ROHR VOM TANK NACH HINTEN
aus £26,37
aus £26,37
# 050
MPN: 220751
GUMMIROHR
aus £35,08
aus £35,08
# 051
MPN: 184363
EIN/AUS-MAGNETVENTIL
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 051
MPN: 315769
EIN/AUS-MAGNETVENTIL
-Anwendbar nach Erschöpfung von 184363-
aus £16,18
aus £16,18
Dieses Teil ersetzt die Teilenummer 184363 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 14304024
SCHRAUBEN
aus £0,53
aus £0,53
# 053
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 054
MPN: 118502
GUMMIROHR
aus £18,37
aus £18,37
Dieses Teil ersetzt die Teilenummer 115148 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 055
MPN: 220512
MITTLERES HINTERES ROHR
aus £31,50
aus £31,50
# 056
MPN: 13432070
KRAGEN FÜR ÄRMEL
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 13125570
# 057
MPN: 220641
GUMMIROHR
aus £40,52
aus £40,52
# 058
MPN: 171406
KRAGEN FÜR ÄRMEL
aus £0,47
aus £0,47
# 059
MPN: 10441190
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 060
MPN: 16296924
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 289834
# 061
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 062
MPN: 220066
Halterung
aus £82,48
aus £82,48
# 063
MPN: 16296924
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 289834
# 064
MPN: 178054
RINGKLEMME
aus £0,47
aus £0,47
# 065
MPN: 206739
RINGKLEMME
aus £3,74
aus £3,74
Dieses Teil ersetzt die Teilenummer 243232
# 066
MPN: 264020
ABSTANDSHALTER-BAUGRUPPE
aus £20,50
aus £20,50
Dieses Teil ersetzt die Teilenummer 252813 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 067
MPN: 232777
STEHBOLZEN
aus £5,15
aus £5,15
# 068
MPN: 10441990
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 069
MPN: 233600
SCHRAUBEN
aus £0,47
aus £0,47
