ferrari 599 gto (usa) blow-by-system teilediagramm

0019 - Blow-by-System

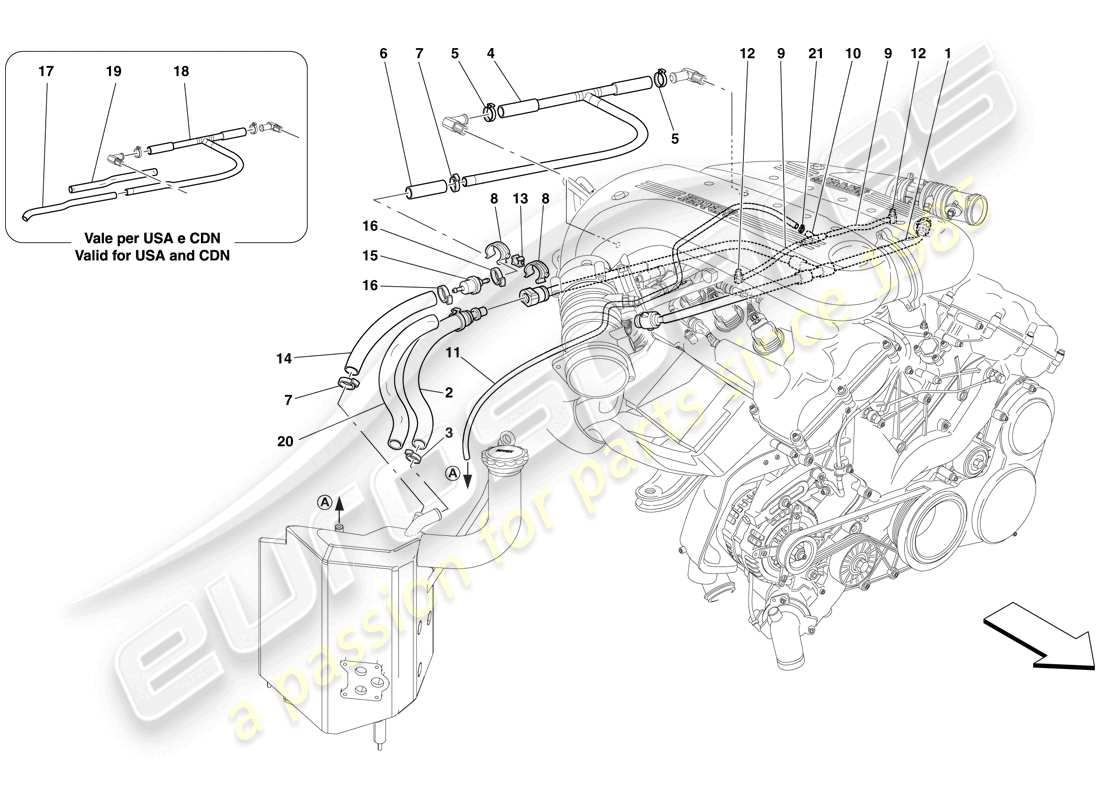

Ferrari 599 GTO (USA) BLOW-BY SYSTEM Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                #
                Artikelnummer
                Beschreibung
                Schlüssel
                Preis
                # 001
                MPN: 259689
                BLOW-BY-ROHR
                -Gilt für USA, CDN-
                aus £370,44
                aus £370,44
                BLOW-BY-ROHR Genuine Ferrari Teil – Neu (bestellen)
                # 001
                MPN: 262388
                BLOW-BY-ROHR
                -Nicht für USA, CDN-
                aus £222,95
                aus £222,95
                BLOW-BY-ROHR Genuine Ferrari Teil – Neu (bestellen)
                # 002
                MPN: 264326
                Dampfansaugrohr
                aus £66,82
                aus £66,82
                Dampfansaugrohr Genuine Ferrari Teil – Neu (bestellen)
                # 003
                MPN: 13433370
                KRAGEN FÜR ÄRMEL
                aus £0,47
                aus £0,47
                Dieses Teil ersetzt die Teilenummer 247921
                SCHRAUBKRAGEN. Genuine Ferrari Teil – Neu auf Lager
                KLEMME (13433370) Genuine Maserati Teil – Neu (bestellen)
                # 004
                MPN: 262387
                Dampfrohr
                -Nicht für USA, CDN-
                aus £64,22
                aus £64,22
                Dampfrohr Genuine Ferrari Teil – Neu (bestellen)
                # 005
                MPN: 13430770
                KRAGEN FÜR ÄRMEL
                aus £0,47
                aus £0,47
                SCHRAUBKRAGEN. Genuine Ferrari Teil – Neu auf Lager
                SCHRAUBENKRAGEN (13430770) Genuine Maserati Teil – Neu (bestellen)
                # 006
                MPN: 257673
                GUMMIROHR
                aus £63,11
                aus £63,11
                GUMMIROHR Genuine Ferrari Teil – Neu (bestellen)
                # 007
                MPN: 178053
                KLEMME
                aus £0,70
                aus £0,70
                KLEMME Genuine Ferrari Teil – Neu auf Lager
                KLEMME D.20-2X220.2 (178053) Genuine Maserati Teil – Neu (bestellen)
                # 008
                MPN: 171358
                BEFESTIGUNGSCLIP
                -Nicht für GD-
                aus £0,47
                aus £0,47
                CLIP Genuine Ferrari Teil – Neu (bestellen)
                CLIP (171358) Genuine Maserati Teil – Neu (bestellen)
                # 009
                MPN: 115042
                GUMMIROHR
                -Gilt für GD-
                aus £4,83
                aus £4,83
                ROHR Genuine Ferrari Teil – Neu (bestellen)
                GUMMISCHLAUCH (115042) Genuine Maserati Teil – Neu (bestellen)
                # 009
                MPN: 131042
                GUMMIROHR
                -Nicht für GD-
                Ersetzung
                Ersetzung
                Genuine Ferrari Teil (nicht mehr bestellbar)
                # 010
                MPN: 161816
                3-WAY-ANSCHLUSS
                -Nicht für USA, CDN- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 258855-
                aus £1,08
                aus £1,08
                UNION Genuine Ferrari Teil – Neu auf Lager
                3-WAY UNION (161816) Genuine Maserati Teil – Neu (bestellen)
                # 010
                MPN: 258855
                3-WAY-ANSCHLUSS
                -Nicht für USA, CDN-
                aus £23,07
                aus £23,07
                3-WAY-ANSCHLUSS Genuine Ferrari Teil – Neu (bestellen)
                # 011
                MPN: 263410
                GUMMIROHR
                -Nicht für USA, CDN, GD-
                aus £26,58
                aus £26,58
                GUMMIROHR Genuine Ferrari Teil – Neu (bestellen)
                # 011
                MPN: 269607
                GUMMIROHR
                -Gilt für GD-
                aus £59,39
                aus £59,39
                GUMMIROHR Genuine Ferrari Teil – Neu (bestellen)
                # 012
                MPN: 128016
                VERBINDER
                -Zn/weiß-
                aus £5,52
                aus £5,52
                UNION Genuine Ferrari Teil – Neu (bestellen)
                RACCORDO 90 FILETT/CALZ. M6X (128016) Genuine Maserati Teil – Neu (bestellen)
                # 013
                MPN: 140130
                CLIP
                -Nicht für USA, CDN-
                aus £0,47
                aus £0,47
                KLEMME Genuine Ferrari Teil – Neu auf Lager
                CLIP (140130) Genuine Maserati Teil – Neu (bestellen)
                # 014
                MPN: 264327
                GUMMIROHR
                -Nicht für USA, CDN-
                aus £11,50
                aus £11,50
                GUMMIROHR Genuine Ferrari Teil – Neu (bestellen)
                # 015
                MPN: 234801
                RÜCKSCHLAGVENTIL
                -Gilt für USA, CDN- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 265721-
                Ersetzung
                Ersetzung
                Genuine Ferrari Teil (nicht mehr bestellbar)
                # 015
                MPN: 265721
                RÜCKSCHLAGVENTIL
                aus £70,38
                aus £70,38
                Dieses Teil ersetzt die Teilenummer 234801 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                RÜCKSCHLAGVENTIL Genuine Ferrari Teil – Neu (bestellen)
                RÜCKSCHLAGVENTIL Genuine Ferrari Teil – Gebraucht auf Lager
                komplett mit n.26.15
                # 016
                MPN: 178053
                KLEMME
                aus £0,70
                aus £0,70
                KLEMME Genuine Ferrari Teil – Neu auf Lager
                KLEMME D.20-2X220.2 (178053) Genuine Maserati Teil – Neu (bestellen)
                # 017
                MPN: 268004
                ERSTER ABSCHNITT DES DAMPFROHRS
                -Gilt für USA, CDN-
                aus £76,33
                aus £76,33
                ERSTER ABSCHNITT DES DAMPFROHRS Genuine Ferrari Teil – Neu (bestellen)
                # 018
                MPN: 268005
                ZWEITER ABSCHNITT DES DAMPFROHRS
                -Gilt für USA, CDN-
                aus £56,89
                aus £56,89
                ZWEITER ABSCHNITT DES DAMPFROHRS Genuine Ferrari Teil – Neu (bestellen)
                # 019
                MPN: 262390
                Wärmereflektierende Hülle
                -Nicht für USA, CDN-
                aus £54,04
                aus £54,04
                Wärmereflektierende Hülle Genuine Ferrari Teil – Neu (bestellen)
                # 019
                MPN: 262390
                Wärmereflektierende Hülle
                -Gilt für USA, CDN-
                aus £54,04
                aus £54,04
                Wärmereflektierende Hülle Genuine Ferrari Teil – Neu (bestellen)
                # 020
                MPN: 269653
                Wärmereflektierende Hülle
                -Gilt für USA, CDN-
                aus £87,30
                aus £87,30
                Wärmereflektierende Hülle Genuine Ferrari Teil – Neu (bestellen)
                # 021
                MPN: 171406
                KRAGEN FÜR ÄRMEL
                aus £0,47
                aus £0,47
                SCHRAUBKRAGEN Genuine Ferrari Teil – Neu auf Lager
                HÜLSENBEFESTIGUNGSKRAGEN D.10 (171406) Genuine Maserati Teil – Neu (bestellen)
