0115 - GEPÄCKRAUMVERKLEIDUNG

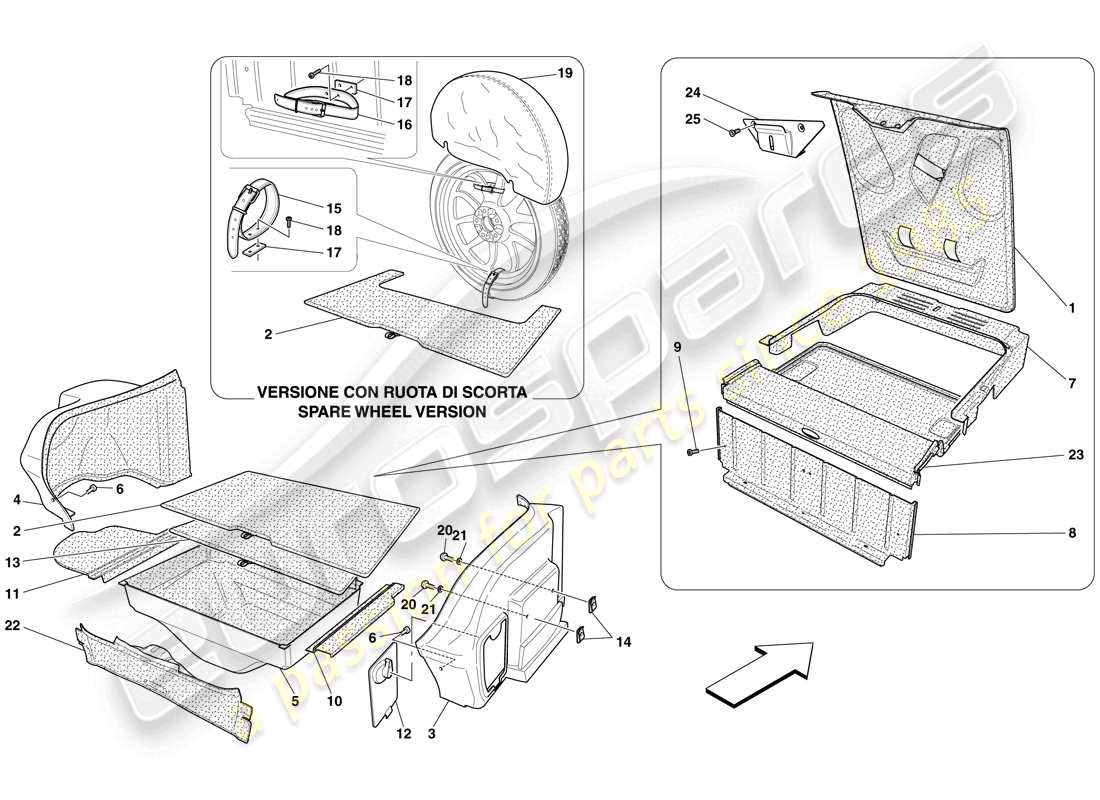

Ferrari 599 SA Aperta (Europe) LUGGAGE COMPARTMENT TRIM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 838797..
VORGEFORMTE MATTE
# 002
MPN: 671501..
GEPÄCKRAUM-BODENMATTE
-Version ohne Reserverad-
# 002
MPN: 844159..
GEPÄCKRAUM-BODENMATTE
-Version mit Reserverad-
# 003
MPN: 838791..
RECHTE BATTERIEABDECKUNG
-Alcantara- -CD-Loader-
# 003
MPN: 838793..
RECHTE BATTERIEABDECKUNG
-Alcantara-
# 004
MPN: 838788..
RECHTE RÜCKLICHT-ABDECKMATTE
# 005
MPN: 68315000
VORGEFORMTE MATTE
-Leder-
aus £594,18
aus £594,18
# 006
MPN: 69869800
Taste
aus £0,47
aus £0,47
# 007
MPN: 838795..
ZIERLEISTE UNTER DEM HUTREGAL
-Version ohne Reserverad-
Ersetzung
Ersetzung
# 008
MPN: 836504..
VORDERE GEPÄCKRAUMVERKLEIDUNG, GEPÄCKRAUM
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 843877..-
# 008
MPN: 843877..
VORDERE GEPÄCKRAUMVERKLEIDUNG, GEPÄCKRAUM
# 009
MPN: 66207700
SCHRAUBEN
aus £1,29
aus £1,29
Dieses Teil ersetzt die Teilenummer 10558628
# 010
MPN: 687890..
RECHTER SEITLICHER LUGG. ABTEILBODENVERKLEIDUNG
-Version ohne Reserverad-
Ersetzung
Ersetzung
# 011
MPN: 699524..
LINKER SEITLICHER KOFFER. ABTEILBODENVERKLEIDUNG
-Version ohne Reserverad-
# 012
MPN: 690036..
LUKE
Ersetzung
Ersetzung
# 013
MPN: 697021..
UNTERES REGAL
-Version ohne Reserverad-
Ersetzung
Ersetzung
# 014
MPN: 62766300
CLIP
aus £0,47
aus £0,47
# 015
MPN: 69865200
UNTERER RIEMEN MIT SCHNALLE
-Version mit Reserverad-
aus £33,29
aus £33,29
# 016
MPN: 81208300
OBERER RIEMEN MIT SCHNALLE
-Version mit Reserverad- -Gilt für 20'' zusammenklappbares, platzsparendes Reserverad-
aus £59,06
aus £59,06
# 017
MPN: 69356800
PLATTE
-Version mit Reserverad-
aus £64,15
aus £64,15
# 018
MPN: 13311077
SCHRAUBEN
-M5 X 16- -Version mit Reserverad-
aus £0,47
aus £0,47
# 019
MPN: 81208400
Platzsparende Ersatzradabdeckung
-Version mit Reserverad- -Gilt für 20'' zusammenklappbares, platzsparendes Reserverad-
aus £360,78
aus £360,78
# 020
MPN: 65933500
SCHRAUBEN
aus £0,99
aus £0,99
# 021
MPN: 13337507
Scheibe FÜR SCHRAUBE
aus £0,73
aus £0,73
# 022
MPN: 699564..
VORGEFORMTE HINTERE GEPÄCKRAUMMATTE
Ersetzung
Ersetzung
# 023
MPN: 836503..
GEPÄCKRAUM-DACHWANNENVERKLEIDUNG
Ersetzung
Ersetzung
# 024
MPN: 67135800
ABDECKUNG DES GEPÄCKRAUMDECKELS
aus £6,66
aus £6,66
# 025
MPN: 13311077
SCHRAUBEN
-M5 X 16-
aus £0,47
aus £0,47
# 025
MPN: 169815
SCHRAUBEN
-M5 X 20-
aus £1,03
aus £1,03
Dieses Teil ersetzt die Teilenummer 270024
