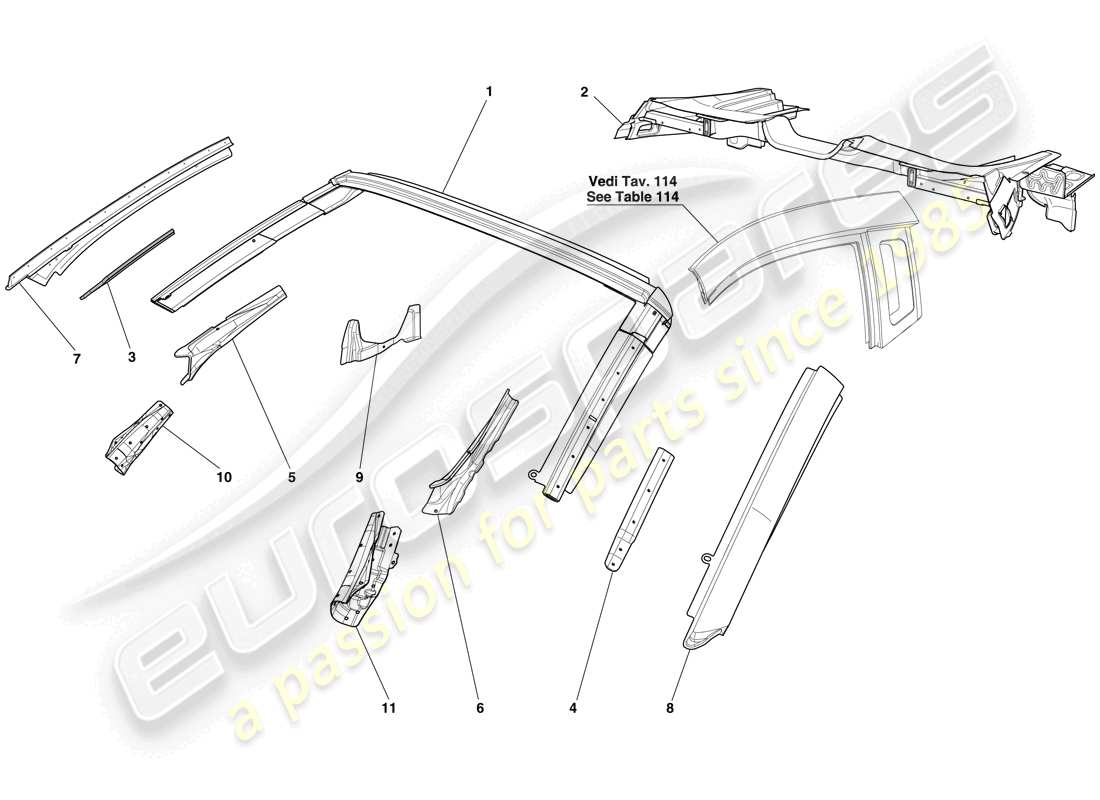

0101 - KAROSSERIE - DACH
Ferrari 599 SA Aperta (RHD) BODYSHELL - ROOF Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 83106311
KOMPL. WINDSCHUTZABDECKUNG
aus £3.065,45
aus £3.065,45
# 002
MPN: 83106411
KOMPL. TONNEAU-ABDECKUNG
aus £5.714,70
aus £5.714,70
# 003
MPN: 83166900
RECHTE OBERE VERSTÄRKUNG
aus £1.260,90
aus £1.260,90
Dieses Teil ersetzt die Teilenummer 83166911
# 004
MPN: 83166800
LINKE OBERE VERSTÄRKUNG
aus £1.260,90
aus £1.260,90
Dieses Teil ersetzt die Teilenummer 83166811
# 005
MPN: 82989200
RECHTE WINDSCHUTZSCHEIBENSÄULENVERBINDUNG
Dieses Teil ersetzt die Teilenummer 82989211
# 006
MPN: 82989100
LINKE WINDSCHUTZSCHEIBENSÄULENVERBINDUNG
Dieses Teil ersetzt die Teilenummer 82989111
# 007
MPN: 68042311
RECHTE SÄULENVERKLEIDUNG
aus £273,69
aus £273,69
Dieses Teil ersetzt die Teilenummer 68042300
# 008
MPN: 68042411
LINKE SÄULENVERKLEIDUNG
aus £273,69
aus £273,69
Dieses Teil ersetzt die Teilenummer 68042400
# 009
MPN: 83118011
LINKE INTERNE HALTERUNG
# 009
MPN: 83118111
RECHTE INNENHALTERUNG
# 010
MPN: 274893
RH UNTERE GEBOGENE VERSTÄRKUNG
aus £254,81
aus £254,81
# 011
MPN: 274890
LINKE UNTERE GEBOGENE VERSTÄRKUNG
aus £254,81
aus £254,81
