0023 - Schmiersystem – Tank

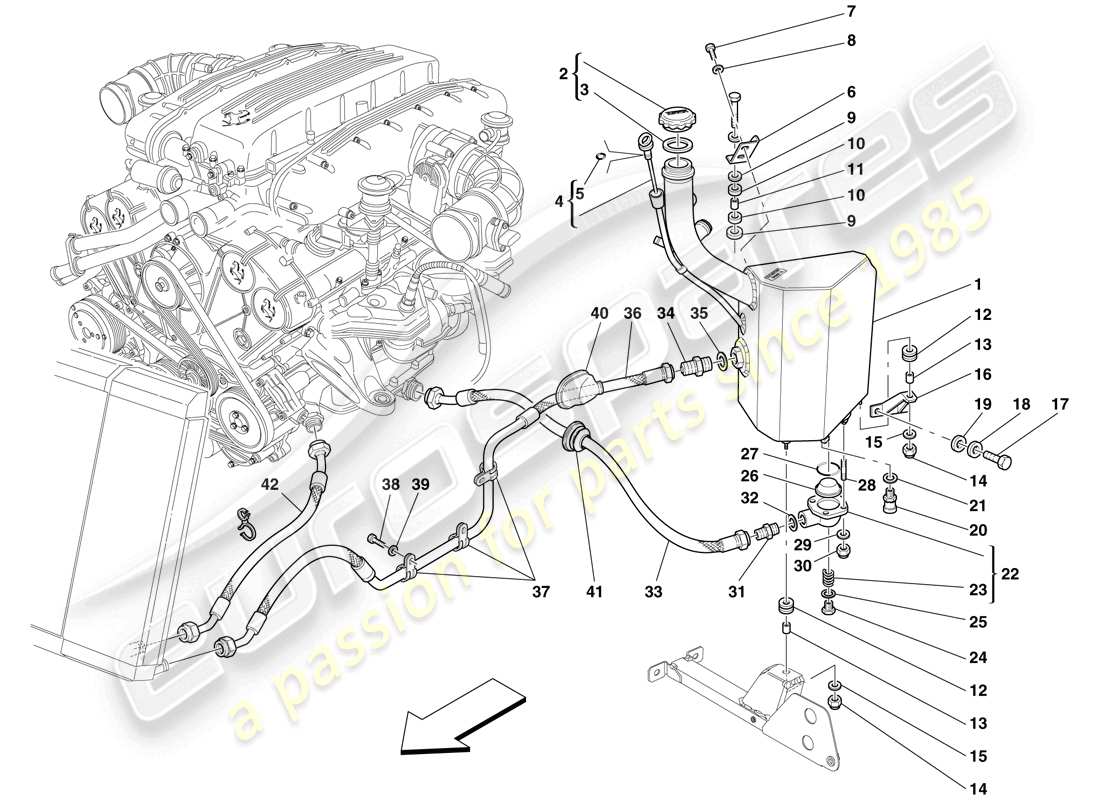

Ferrari 612 Scaglietti (RHD) LUBRICATION SYSTEM - TANK Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 196276
ÖLTANK
-Anwendbar bis Ass. Nr. 65897-
aus £719,47
aus £719,47
Dieses Teil ersetzt die Teilenummer 207209 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 207209
ÖLTANK
-Anwendbar ab Ass. Nr. 65898-
Ersetzung
Ersetzung
# 002
MPN: 175708
KOMPLETTE KAPPE
aus £184,02
aus £184,02
Dieses Teil ersetzt die Teilenummer 142790, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 175709
Dichtung
aus £22,64
aus £22,64
Dieses Teil ersetzt die Teilenummer 142792
# 004
MPN: 199105
Peilstab
aus £21,27
aus £21,27
# 005
MPN: 121813
O-RING
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 233118-
aus £0,54
aus £0,54
# 005
MPN: 233118
O-RING
aus £4,42
aus £4,42
# 006
MPN: 196978
OBERE HALTERUNG
aus £11,31
aus £11,31
# 007
MPN: 10902024
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902011 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 12620474
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12620479 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 107979
DECKEL
aus £1,14
aus £1,14
# 010
MPN: 107978
UNTERLAGE
aus £1,11
aus £1,11
# 011
MPN: 107980
SHIM
aus £1,64
aus £1,64
# 012
MPN: 103549
KABELTÜLLE
aus £0,74
aus £0,74
# 013
MPN: 149707
SHIM
aus £0,66
aus £0,66
# 014
MPN: 14059214
NUSS
aus £0,53
aus £0,53
# 015
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 194451
UNTERE HALTERUNG
aus £24,53
aus £24,53
# 017
MPN: 10902324
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902311, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 127494
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 180137
TEMPERATURSENSOR
aus £8,34
aus £8,34
# 021
MPN: 153722
Dichtung
aus £6,95
aus £6,95
# 022
MPN: 151684
ÖLAUFNAHME
aus £98,34
aus £98,34
# 023
MPN: 111352
GEWINDEEINSATZ
aus £72,78
aus £72,78
# 024
MPN: 10300711
DECKEL
aus £0,58
aus £0,58
Dieses Teil ersetzt die Teilenummer 10300771
# 025
MPN: 10257060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10253060 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 100332
Sumpffilter
aus £10,21
aus £10,21
Dieses Teil ersetzt die Teilenummer 240387 - und 11 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 125521
O-RING
aus £6,27
aus £6,27
# 028
MPN: 11500424
STEHBOLZEN
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 11500421
# 029
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 102948
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12574211 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 138149
GEWINDEVERBINDER
aus £18,16
aus £18,16
# 032
MPN: 144485
Dichtung
aus £12,66
aus £12,66
# 033
MPN: 198403
FÖRDERLEITUNG VOM TANK ZUR PUMPE
aus £358,31
aus £358,31
# 034
MPN: 138150
VERBINDER
aus £17,64
aus £17,64
# 035
MPN: 144487
Dichtung
aus £18,15
aus £18,15
# 036
MPN: 199509
RÜCKLAUFROHR VOM KÜHLER ZUM TANK
aus £534,88
aus £534,88
# 037
MPN: 10442090
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 038
MPN: 10902224
SCHRAUBEN
aus £0,51
aus £0,51
# 039
MPN: 127494
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 202152
BALG
aus £51,50
aus £51,50
# 041
MPN: 202151
BALG
aus £27,36
aus £27,36
# 042
MPN: 198404
ÖLLEITUNG VOM MOTOR ZUM KÜHLER
aus £536,07
aus £536,07
