0106 - Frontstoßstange

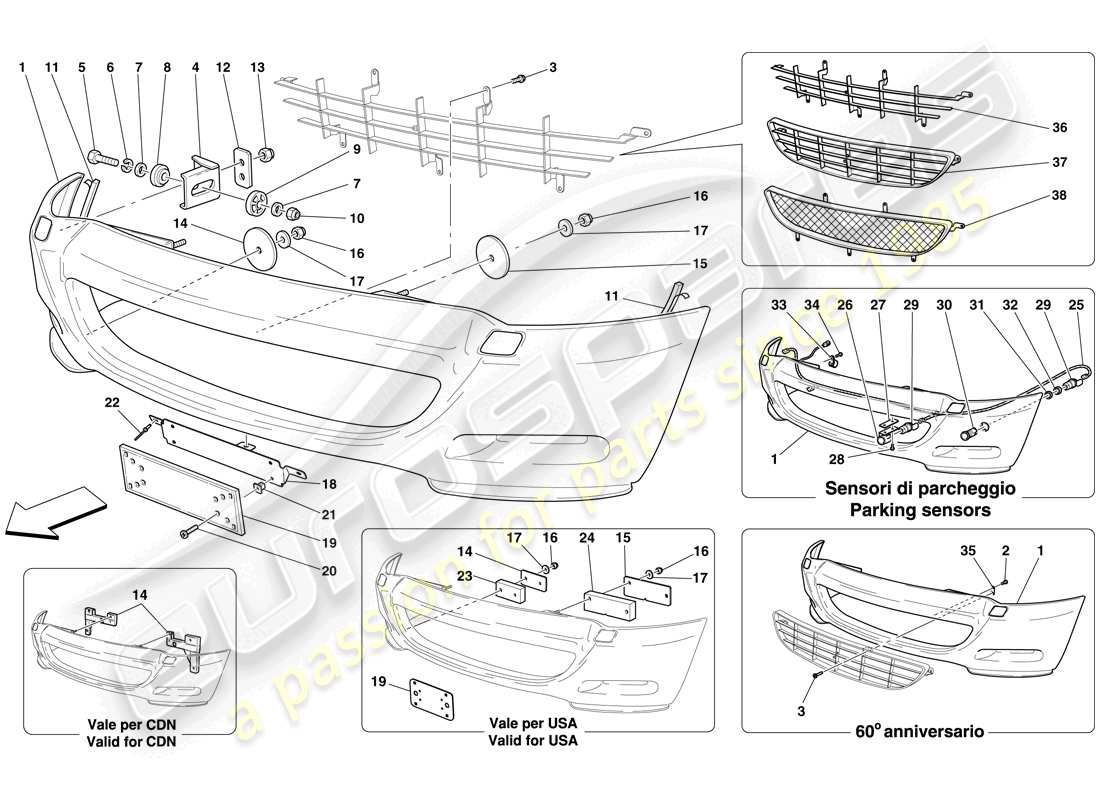

Ferrari 612 Scaglietti (RHD) FRONT BUMPER Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 67005810
Frontstoßstange
-Nicht für USA, CDN, GOLFO-
aus £2.081,30
aus £2.081,30
# 001
MPN: 67008710
Frontstoßstange
-Anwendbar für USA, CDN, GOLFO-
aus £4.885,91
aus £4.885,91
# 001
MPN: 68974210
Frontstoßstange
-Parksensoren- -Optional- -Enthält keine Sensoren- -Nicht für USA, CDN, GOLFO-
aus £4.115,98
aus £4.115,98
# 001
MPN: 68974510
Frontstoßstange
-Parksensoren- -Optional- -Enthält keine Sensoren- -Anwendbar für USA, CDN, GOLFO-
aus £4.470,77
aus £4.470,77
# 002
MPN: 169611
SCHRAUBEN
-Anwendbar für 60°anniversario-
aus £0,68
aus £0,68
Dieses Teil ersetzt die Teilenummer 64047400
# 003
MPN: 16285127
SCHRAUBEN
aus £0,47
aus £0,47
# 003
MPN: 169611
SCHRAUBEN
-Anwendbar für 60°anniversario-
aus £0,67
aus £0,67
Dieses Teil ersetzt die Teilenummer 64047400
# 004
MPN: 62126500
SEITLICHE LINKE STOßSTANGEN-MONTAGEHALTERUNG
aus £5,63
aus £5,63
# 005
MPN: 11307021
SCHRAUBEN
aus £3,29
aus £3,29
# 006
MPN: 127497
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516871 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 12646801
Scheibe
aus £0,68
aus £0,68
Dieses Teil ersetzt die Teilenummer 12644682
# 008
MPN: 62128200
EXTERNER ABSTANDSHALTER
aus £0,93
aus £0,93
# 009
MPN: 62128300
INTERNER ABSTANDSHALTER
aus £0,59
aus £0,59
Dieses Teil ersetzt die Teilenummer 83203700
# 010
MPN: 12574521
NUSS
aus £0,57
aus £0,57
Dieses Teil ersetzt die Teilenummer 104114 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 67610500
GUMMIFORMTEIL
aus £17,23
aus £17,23
# 012
MPN: 62126600
PLATTE
aus £1,60
aus £1,60
# 013
MPN: 104030
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 014
MPN: 67007800
UNTERER ABSTANDSHALTER
-Gilt für USA, CDN-
aus £1,77
aus £1,77
# 014
MPN: 67610200
UNTERER ABSTANDSHALTER
-Bei Bedarf installiert- -Gilt für USA, CDN-
aus £2,35
aus £2,35
# 014
MPN: 68113100
UNTERER ABSTANDSHALTER
-Nicht für USA, CDN-
aus £1,93
aus £1,93
# 014
MPN: 68113200
UNTERER ABSTANDSHALTER
-Bei Bedarf installiert- -Nicht für USA, CDN-
aus £7,41
aus £7,41
# 014
MPN: 68314200
SHIM
-Gilt für CDN-
aus £365,00
aus £365,00
# 015
MPN: 67007600
OBERER ABSTANDSHALTER
-Gilt für USA, CDN-
aus £3,80
aus £3,80
# 015
MPN: 67610100
OBERER ABSTANDSHALTER
-Bei Bedarf installiert- -Gilt für USA, CDN-
aus £3,76
aus £3,76
# 015
MPN: 68112900
OBERER ABSTANDSHALTER
-Nicht für USA, CDN-
aus £1,93
aus £1,93
# 015
MPN: 68113000
OBERER ABSTANDSHALTER
-Bei Bedarf installiert- -Nicht für USA, CDN-
aus £3,51
aus £3,51
# 016
MPN: 104114
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15503711 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 12644301
Scheibe
aus £0,62
aus £0,62
# 018
MPN: 68299800
Halterung
aus £63,10
aus £63,10
# 019
MPN: 63736300
VORDERE KENNZEICHENHALTERUNG
-Gilt für D-
aus £39,63
aus £39,63
# 019
MPN: 63736400
VORDERE KENNZEICHENHALTERUNG
-Nicht für D- -Nicht für AUS, USA, CDN, J-
aus £37,81
aus £37,81
# 019
MPN: 65271400
VORDERE KENNZEICHENHALTERUNG
-Gilt für die USA-
aus £23,59
aus £23,59
# 019
MPN: 65272100
VORDERE KENNZEICHENHALTERUNG
-Gilt für Korea- -Gilt für J-
aus £34,50
aus £34,50
# 019
MPN: 68304700
VORDERE KENNZEICHENHALTERUNG
-Gilt für AUS-
aus £59,18
aus £59,18
# 020
MPN: 15687275
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 15687206
# 021
MPN: 14201980
BLOCK
aus £0,47
aus £0,47
# 022
MPN: 14296196
NIET
aus £0,47
aus £0,47
# 023
MPN: 67080900
UNTERE BUCHSE
-Gilt für die USA-
aus £50,00
aus £50,00
# 024
MPN: 67080800
OBERE BUCHSE
-Gilt für die USA-
aus £51,57
aus £51,57
# 025
MPN: 221380
STOßSTANGENKABEL MIT PARKSENSOREN
-Parksensoren- -Optional-
aus £56,75
aus £56,75
# 026
MPN: 68976100
RECHTE MONTAGE
-Parksensoren- -Optional-
aus £54,05
aus £54,05
# 026
MPN: 68976200
LINKE MONTAGE
-Parksensoren- -Optional-
aus £54,05
aus £54,05
# 027
MPN: 68976300
PLATTE
-Parksensoren- -Optional- -Nicht im Lieferumfang enthalten-
# 028
MPN: 65864100
SCHRAUBEN
-Parksensoren- -Optional-
aus £0,76
aus £0,76
Dieses Teil ersetzt die Teilenummer 65864200
# 029
MPN: 221504
EINPARKHILFE
-Parksensoren- -Optional-
aus £111,33
aus £111,33
# 030
MPN: 187679
AUSSENROHR
-Parksensoren- -Optional-
aus £24,24
aus £24,24
# 031
MPN: 187678
SHIM
-Parksensoren- -Optional-
aus £9,92
aus £9,92
# 032
MPN: 187677
RINGMUTTER
-Parksensoren- -Optional-
aus £26,52
aus £26,52
# 033
MPN: 69544800
HALTERUNG MIT HÜLSE
-Parksensoren- -Optional-
aus £2,06
aus £2,06
# 034
MPN: 15924804
SCHRAUBEN
-Parksensoren- -Optional-
aus £2,06
aus £2,06
# 035
MPN: 80585900
KÜHLERBEFESTIGUNGSHALTERUNG
-Anwendbar für 60°anniversario-
aus £25,66
aus £25,66
# 036
MPN: 67008500
VORDERER KÜHLERGRILL
-Standard-
aus £577,09
aus £577,09
# 036
MPN: 81168300
VORDERER KÜHLERGRILL
-Hochglanzpolierter Kühlergrill mit polierten Einsätzen- -Anwendbar für OTO-
aus £1.175,87
aus £1.175,87
# 036
MPN: 81168400
VORDERER KÜHLERGRILL
-Hoher, schwarz lackierter Kühlergrill mit polierten schwarzen Einsätzen- -Gilt für OTO-
# 036
MPN: 81168500
VORDERER KÜHLERGRILL
-Eloxierter Kühlergrill mit polierten Einsätzen- -Anwendbar für OTO-
aus £1.598,94
aus £1.598,94
# 037
MPN: 80549900
VORDERER KÜHLERGRILL
-Gilt für 60°anniversario- -Nicht für USA, CDN-
aus £3.361,66
aus £3.361,66
# 037
MPN: 80988400
VORDERER KÜHLERGRILL
-Gilt für 60°anniversario- -Gilt für USA, CDN-
aus £2.613,65
aus £2.613,65
# 037
MPN: 81168600
VORDERER KÜHLERGRILL
-Hochglanzpolierter Kühlergrill mit polierten Einsätzen und poliertem weißem Chromrahmen- -Gilt für OTO- -Nicht für USA, CDN-
aus £2.495,20
aus £2.495,20
# 037
MPN: 81168700
VORDERER KÜHLERGRILL
-Hoher lackierter schwarzer Kühlergrill mit polierten schwarzen Einsätzen und poliertem weißem Chromrahmen- -Gilt für OTO- -Nicht für USA, CDN-
# 037
MPN: 81168800
VORDERER KÜHLERGRILL
-Eloxierter Kühlergrill mit polierten Einsätzen und poliertem weißem Chromrahmen- -Gilt für OTO- -Nicht für USA, CDN-
aus £2.389,63
aus £2.389,63
# 037
MPN: 81194100
VORDERER KÜHLERGRILL
-Hochglanzpolierter Kühlergrill mit polierten Einsätzen und poliertem schwarzem Chromrahmen- -Gilt für OTO- -Nicht für USA, CDN-
# 037
MPN: 81194200
VORDERER KÜHLERGRILL
-Hoher lackierter schwarzer Kühlergrill mit polierten schwarzen Einsätzen und poliertem schwarzem Chromrahmen- -Gilt für OTO- -Nicht für USA, CDN-
# 037
MPN: 81194300
VORDERER KÜHLERGRILL
-Eloxierter Kühlergrill mit polierten Einsätzen und poliertem schwarzem Chromrahmen- -Gilt für OTO- -Nicht für USA, CDN-
# 037
MPN: 81194400
VORDERER KÜHLERGRILL
-Hoher lackierter schwarzer Kühlergrill mit polierten weißen Einsätzen und poliertem weißem Chromrahmen- -Gilt für OTO- -Nicht für USA, CDN-
aus £2.508,87
aus £2.508,87
# 037
MPN: 81194500
VORDERER KÜHLERGRILL
-Hoher lackierter schwarzer Kühlergrill mit polierten weißen Einsätzen und poliertem schwarzem Chromrahmen- -Gilt für OTO- -Nicht für USA, CDN-
aus £2.508,87
aus £2.508,87
# 037
MPN: 81380000
VORDERER KÜHLERGRILL
-Hochglanzpolierter Kühlergrill mit polierten Einsätzen und poliertem weißem Chromrahmen- -Gilt für OTO- -Gilt für USA, CDN-
aus £2.533,00
aus £2.533,00
# 037
MPN: 81380100
VORDERER KÜHLERGRILL
-Hochglanzpolierter Kühlergrill mit polierten Einsätzen und poliertem schwarzem Chromrahmen- -Gilt für OTO- -Gilt für USA, CDN-
# 037
MPN: 81380200
VORDERER KÜHLERGRILL
-Hoher lackierter schwarzer Kühlergrill mit polierten schwarzen Einsätzen und poliertem weißem Chromrahmen- -Gilt für OTO- -Gilt für USA, CDN-
# 037
MPN: 81380300
VORDERER KÜHLERGRILL
-Hoher lackierter schwarzer Kühlergrill mit polierten schwarzen Einsätzen und poliertem schwarzem Chromrahmen- -Gilt für OTO- -Gilt für USA, CDN-
# 037
MPN: 81380400
VORDERER KÜHLERGRILL
-Eloxierter Kühlergrill mit polierten Einsätzen und poliertem weißem Chromrahmen- -Gilt für OTO- -Gilt für USA, CDN-
aus £2.524,13
aus £2.524,13
# 037
MPN: 81380500
VORDERER KÜHLERGRILL
-Eloxierter Kühlergrill mit polierten Einsätzen und poliertem schwarzem Chromrahmen- -Gilt für OTO- -Gilt für USA, CDN-
# 037
MPN: 81380600
VORDERER KÜHLERGRILL
-Hoher lackierter schwarzer Kühlergrill mit polierten weißen Einsätzen und poliertem weißem Chromrahmen- -Gilt für OTO- -Gilt für USA, CDN-
# 037
MPN: 81380700
VORDERER KÜHLERGRILL
-Hoher lackierter schwarzer Kühlergrill mit polierten weißen Einsätzen und poliertem schwarzem Chromrahmen- -Gilt für OTO- -Gilt für USA, CDN-
aus £2.838,72
aus £2.838,72
# 038
MPN: 69547400
VERCHROMTER KÜHLERGRILL
-Verchromt- -Nicht für Version mit Parksensoren-
aus £1.582,94
aus £1.582,94
# 038
MPN: 80472500
VERCHROMTER KÜHLERGRILL
-Verchromt- -Version mit Parksensoren-
aus £2.381,43
aus £2.381,43
# 038
MPN: 81168900
VORDERER KÜHLERGRILL
-Challenge-Kühlergrill aus verchromtem, glänzendem Edelstahl und weiß verchromter Einfassung- -Gilt für OTO- -Nicht für Version mit Parksensoren- -Nicht für USA, CDN-
aus £4.341,18
aus £4.341,18
# 038
MPN: 81169000
VORDERER KÜHLERGRILL
-Challenge-Kühlergrill aus mattschwarz verchromtem Edelstahl und glänzend schwarz verchromter Einfassung- -Gilt für OTO- -Nicht für Version mit Parksensoren- -Nicht für USA, CDN-
aus £2.191,50
aus £2.191,50
# 038
MPN: 81169100
VORDERER KÜHLERGRILL
-Challenge-Kühlergrill aus verchromtem, glänzendem Edelstahl und weiß verchromter Einfassung- -Gilt für OTO- -Version mit Parksensoren- -Nicht für USA, CDN-
aus £2.191,50
aus £2.191,50
# 038
MPN: 81169200
VORDERER KÜHLERGRILL
-Challenge-Kühlergrill aus mattschwarz verchromtem Edelstahl und glänzend schwarz verchromter Einfassung- -Gilt für OTO- -Version mit Parksensoren- -Nicht für USA, CDN-
aus £2.191,50
aus £2.191,50
# 038
MPN: 81199700
VORDERER KÜHLERGRILL
-Challenge-Kühlergrill aus verchromtem, glänzendem Edelstahl und weiß verchromter Einfassung- -Gilt für OTO- -Nicht für Version mit Parksensoren- -Gilt für USA, CDN-
# 038
MPN: 81199800
VORDERER KÜHLERGRILL
-Challenge-Kühlergrill aus verchromtem, glänzendem Edelstahl und weiß verchromter Einfassung- -Gilt für OTO- -Version mit Parksensoren- -Gilt für USA, CDN-
# 038
MPN: 81199900
VORDERER KÜHLERGRILL
-Challenge-Kühlergrill aus mattschwarz verchromtem Edelstahl und glänzend schwarz verchromter Einfassung- -Gilt für OTO- -Nicht für Version mit Parksensoren- -Gilt für USA, CDN-
# 038
MPN: 81200000
VORDERER KÜHLERGRILL
-Challenge-Kühlergrill aus mattschwarz verchromtem Edelstahl und glänzend schwarz verchromter Einfassung- -Gilt für OTO- -Version mit Parksensoren- -Gilt für USA, CDN-
-part-diagram-0107.webp "FERRARI 612 SCAGLIETTI (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 612 SCAGLIETTI (RHD) FIREWALL-ISOLIERUNG DES MOTORRAUMS TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 612 SCAGLIETTI (RHD) ISOLIERUNG DES FAHRGASTRAUMS TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 612 SCAGLIETTI (RHD) ISOLIERUNG DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 612 SCAGLIETTI (RHD) FAHRZEUGRAUMVERKLEIDUNG UND MATTEN TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 612 SCAGLIETTI (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 612 SCAGLIETTI (RHD) GEPÄCKRAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 612 SCAGLIETTI (RHD) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 612 SCAGLIETTI (RHD) GEPÄCKRAUM-DECKEL UND TANKKLAPPE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 612 SCAGLIETTI (RHD) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 612 SCAGLIETTI (RHD) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 612 SCAGLIETTI (RHD) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 612 SCAGLIETTI (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 612 SCAGLIETTI (RHD) ELEKTRISCHER VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 612 SCAGLIETTI (RHD) ELEKTRISCHER VORDERSITZ – SICHERHEITSGURTE UND VORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 612 SCAGLIETTI (RHD) RÜCKSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 612 SCAGLIETTI (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 612 SCAGLIETTI (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 612 SCAGLIETTI (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 612 SCAGLIETTI (RHD) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 612 SCAGLIETTI (RHD) AIRBAG TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 612 SCAGLIETTI (RHD) INSTRUMENTIERUNG TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 612 SCAGLIETTI (RHD) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 612 SCAGLIETTI (RHD) AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 612 SCAGLIETTI (RHD) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 612 SCAGLIETTI (RHD) BESCHLEUNIGUNGSSENSOREN TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 612 SCAGLIETTI (RHD) MOTORRAUM-STEUERGERÄTE TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 612 SCAGLIETTI (RHD) STEUERGERÄTE FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 612 SCAGLIETTI (RHD) STEUERGERÄTE FÜR GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 612 SCAGLIETTI (RHD) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI 612 SCAGLIETTI (RHD) AUDIO - GPS-SYSTEM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI 612 SCAGLIETTI (RHD) PRO ONLINE TELEFON-GPS-MODUL TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI 612 SCAGLIETTI (RHD) AUDIOSYSTEM – ERWEITERTE VERSION TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI 612 SCAGLIETTI (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI 612 SCAGLIETTI (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 612 SCAGLIETTI (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 612 SCAGLIETTI (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 612 SCAGLIETTI (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 612 SCAGLIETTI (RHD) KURBELGEHÄUSE-ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 612 SCAGLIETTI (RHD) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 612 SCAGLIETTI (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 612 SCAGLIETTI (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 612 SCAGLIETTI (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 612 SCAGLIETTI (RHD) TIMING – VENTILE TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 612 SCAGLIETTI (RHD) MOTORABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 612 SCAGLIETTI (RHD) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 612 SCAGLIETTI (RHD) BENZINPUMPE TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 612 SCAGLIETTI (RHD) KRAFTSTOFFTANK – EINFÜLLHALS UND ROHRE TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 612 SCAGLIETTI (RHD) KRAFTSTOFFTANK – ISOLIERUNG UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 612 SCAGLIETTI (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 612 SCAGLIETTI (RHD) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 612 SCAGLIETTI (RHD) PNEUMATISCHES ANTRIEBSSYSTEM TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 612 SCAGLIETTI (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 612 SCAGLIETTI (RHD) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 612 SCAGLIETTI (RHD) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 612 SCAGLIETTI (RHD) VORDERE ABGASANLAGE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 612 SCAGLIETTI (RHD) HINTERE ABGASANLAGE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 612 SCAGLIETTI (RHD) BYPASSVENTIL-STEUERUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 612 SCAGLIETTI (RHD) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 612 SCAGLIETTI (RHD) SCHMIERSYSTEM – TANK TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 612 SCAGLIETTI (RHD) SCHMIERUNG – ÖLPUMPEN TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 612 SCAGLIETTI (RHD) SCHMIERUNG – ÖLWANNE UND FILTER TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 612 SCAGLIETTI (RHD) KÜHLSYSTEM – KÜHLER UND SAMMELBEHÄLTER TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 612 SCAGLIETTI (RHD) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 612 SCAGLIETTI (RHD) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 612 SCAGLIETTI (RHD) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 612 SCAGLIETTI (RHD) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 612 SCAGLIETTI (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 612 SCAGLIETTI (RHD) KÜHLKÜHLER FÜR DIFFERENTIALGEHÄUSE UND GETRIEBE TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 612 SCAGLIETTI (RHD) PRIMÄRGETRIEBEWELLENZAHNRAD UND GETRIEBEÖLPUMPE TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 612 SCAGLIETTI (RHD) SEKUNDÄRGETRIEBEWELLENZAHNRÄDER TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 612 SCAGLIETTI (RHD) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 612 SCAGLIETTI (RHD) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 612 SCAGLIETTI (RHD) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 612 SCAGLIETTI (RHD) MOTOR-/GETRIEBE-VERBINDUNGSROHR UND ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 612 SCAGLIETTI (RHD) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 612 SCAGLIETTI (RHD) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 612 SCAGLIETTI (RHD) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 612 SCAGLIETTI (RHD) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 612 SCAGLIETTI (RHD) F1 KUPPLUNGSHYDRAULIKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 612 SCAGLIETTI (RHD) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 612 SCAGLIETTI (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 612 SCAGLIETTI (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 612 SCAGLIETTI (RHD) VORDERER BREMSSATTEL TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 612 SCAGLIETTI (RHD) HINTERER BREMSSATTEL TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 612 SCAGLIETTI (RHD) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI 612 SCAGLIETTI (RHD) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI 612 SCAGLIETTI (RHD) HYDRAULIKFLÜSSIGKEITSBEHÄLTER FÜR SERVOLENKSYSTEM UND SPULE TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI 612 SCAGLIETTI (RHD) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI 612 SCAGLIETTI (RHD) SERVOLENKUNGSPUMPE TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI 612 SCAGLIETTI (RHD) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI 612 SCAGLIETTI (RHD) VORDERRADAUFHÄNGUNG – ARME UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI 612 SCAGLIETTI (RHD) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0057.webp "FERRARI 612 SCAGLIETTI (RHD) HINTERE AUFHÄNGUNG – ARME UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-0058.webp "FERRARI 612 SCAGLIETTI (RHD) RÄDER TEILEDIAGRAMM")
-part-diagram-0059.webp "FERRARI 612 SCAGLIETTI (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0060.webp "FERRARI 612 SCAGLIETTI (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0061.webp "FERRARI 612 SCAGLIETTI (RHD) LICHTMASCHINE – ANLASSER – AC-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0062.webp "FERRARI 612 SCAGLIETTI (RHD) AC-SYSTEM – FREON-ROHRE TEILEDIAGRAMM")
-part-diagram-0063.webp "FERRARI 612 SCAGLIETTI (RHD) AC-SYSTEM – WASSERLEITUNGEN TEILEDIAGRAMM")
-part-diagram-0064.webp "FERRARI 612 SCAGLIETTI (RHD) VERDAMPFEREINHEIT UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-0065.webp "FERRARI 612 SCAGLIETTI (RHD) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE TEILEDIAGRAMM")
-part-diagram-0066.webp "FERRARI 612 SCAGLIETTI (RHD) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0067.webp "FERRARI 612 SCAGLIETTI (RHD) ERSATZRAD UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0068.webp "FERRARI 612 SCAGLIETTI (RHD) BEFESTIGUNGEN FÜR RESERVERAD UND WERKZEUGTASCHE TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 612 SCAGLIETTI (RHD) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 612 SCAGLIETTI (RHD) KAROSSERIE - DACH TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 612 SCAGLIETTI (RHD) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 612 SCAGLIETTI (RHD) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 612 SCAGLIETTI (RHD) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 612 SCAGLIETTI (RHD) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
