0058 - Räder

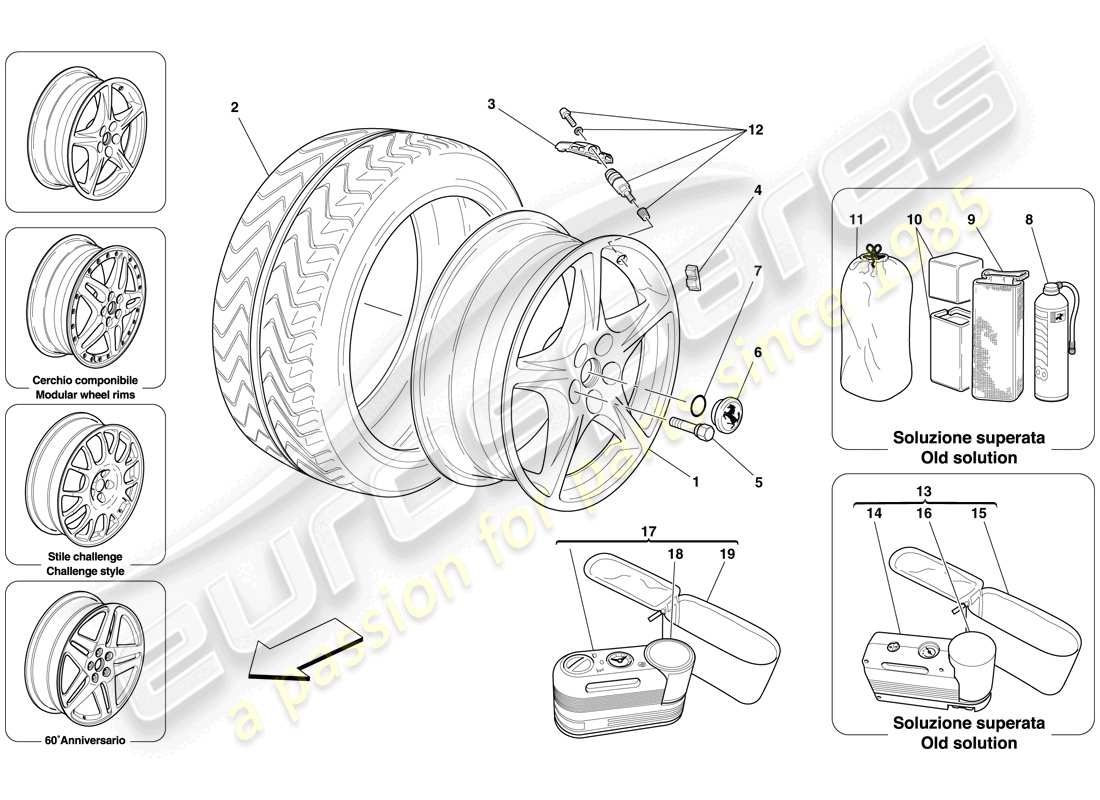

Ferrari 612 Scaglietti (USA) WHEELS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
-
Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
000
MPN:
199138/A
19'' RÄDER IN SILBER EINGESTELLT
-Optional- -Composite-Felge-
aus
£2.500,00
aus
£2.500,00
#
001
MPN:
194186
18 VORDERRAD
aus
£474,36
aus
£474,36
#
001
MPN:
194187
19 HINTERRAD
-Anwendbar für 18 Vorderrad, Teilenummer 194186-
aus
£581,69
aus
£581,69
#
001
MPN:
199137
19 HINTERRAD
-Optional- -Composite-Felge-
aus
£948,73
aus
£948,73
#
001
MPN:
199138
19 VORDERRAD
-Optional- -Composite-Felge-
aus
£896,50
aus
£896,50
#
001
MPN:
206709
18 VORDERRAD
-Kugelpoliert- -Optional-
aus
£1.267,58
aus
£1.267,58
#
001
MPN:
206710
19 HINTERRAD
-Kugelpoliert- -Optional- -Anwendbar für 18 Vorderrad, Teilenummer 206709-
aus
£1.427,88
aus
£1.427,88
#
001
MPN:
213595
20 VORDERRAD
-Optional- -Challenge-Stil-
aus
£939,75
aus
£939,75
#
001
MPN:
219272
19 VORDERRAD
-Kugelpoliert- -Optional- -Verbundfelge-
aus
£1.724,96
aus
£1.724,96
#
001
MPN:
219273
19 HINTERRAD
-Kugelpoliert- -Optional- -Verbundfelge-
aus
£1.729,76
aus
£1.729,76
#
001
MPN:
229115
20 HINTERRAD
-Optional- -Challenge-Stil-
aus
£2.445,41
aus
£2.445,41
#
001
MPN:
234452
20 VORDERRAD
-Kugelpoliert- -Optional- -Challenge-Stil-
aus
£1.867,84
aus
£1.867,84
#
001
MPN:
237673
19 VORDERRAD
-Sterlingsilber- -Anwendbar für 60°anniversario-
aus
£1.984,58
aus
£1.984,58
#
001
MPN:
238593
19 HINTERRAD
-Sterlingsilber- -Anwendbar für 60°anniversario-
aus
£1.984,58
aus
£1.984,58
#
001
MPN:
239787
20 HINTERRAD
-Kugelpoliert- -Optional- -Challenge-Stil-
aus
£3.234,24
aus
£3.234,24
#
001
MPN:
239917
19 VORDERRAD
aus
£962,66
aus
£962,66
#
001
MPN:
241021
19 VORDERRAD
-Kugelpoliert- -Optional-
aus
£1.391,29
aus
£1.391,29
#
001
MPN:
245583
19 HINTERRAD
aus
£1.121,22
aus
£1.121,22
#
001
MPN:
245584
19 HINTERRAD
-Kugelpoliert- -Optional-
aus
£1.261,49
aus
£1.261,49
#
001
MPN:
245613
19 VORDERRAD
-Dunkles Sterlingsilber- -Optional-
aus
£1.081,15
aus
£1.081,15
#
001
MPN:
245614
19 HINTERRAD
-Dunkles Sterlingsilber- -Optional-
aus
£1.143,87
aus
£1.143,87
#
001
MPN:
245997
20 VORDERRAD
-Mattes Corsa-Grau- -Optional- -Challenge-Stil-
aus
£1.561,42
aus
£1.561,42
#
001
MPN:
245998
20 HINTERRAD
-Mattes Corsa-Grau- -Optional- -Challenge-Stil-
aus
£1.561,42
aus
£1.561,42
#
001
MPN:
246101
20 VORDERRAD
-Mattes Momo-Schwarz- -Optional- -Challenge-Stil-
aus
£1.149,75
aus
£1.149,75
#
001
MPN:
246102
20 HINTERRAD
-Mattes Momo-Schwarz- -Optional- -Challenge-Stil-
aus
£2.460,17
aus
£2.460,17
#
002
-
VORDERREIFEN
-Nicht beiliegend-
#
002
-
HINTERREIFEN
-Nicht beiliegend-
#
003
MPN:
185189
REIFENDRUCKÜBERWACHUNGSSYSTEM RADSENSOREN
-Nicht für J- -Anwendbar bis zur Erschöpfung-
aus
£117,68
aus
£117,68
#
003
MPN:
199418
REIFENDRUCKÜBERWACHUNGSSYSTEM RADSENSOREN
-Gilt für J- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 224548-
Ersetzung
Ersetzung
#
003
MPN:
224548
REIFENDRUCKÜBERWACHUNGSSYSTEM RADSENSOREN
-Gilt für J- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 185327
- und 1 mehr. Klicken Sie hier, um Details anzuzeigen
#
003
MPN:
224549
REIFENDRUCKÜBERWACHUNGSSYSTEM RADSENSOREN
-Nicht für J- -Anwendbar nach Erschöpfung von 185189- -Anwendbar bis zur Erschöpfung-
aus
£57,75
aus
£57,75
Dieses Teil ersetzt die Teilenummer 185189, die wir auf Lager haben
#
003
MPN:
312450
REIFENDRUCKSENSOR 433 MHZ
-Nicht für J- -Anwendbar nach Erschöpfung von 224549-
aus
£98,48
aus
£98,48
Dieses Teil ersetzt die Teilenummer 224549
#
003
MPN:
312451
REIFENDRUCKSENSOREN 315 MHZ
-Anwendbar für J- -Anwendbar nach Erschöpfung von 224548-
aus
£93,44
aus
£93,44
Dieses Teil ersetzt die Teilenummer 224548
#
004
MPN:
192934
GEGENGEWICHT
-50 g- -Ersetzt durch 212174 und 212175- -Nicht mehr im Lieferumfang enthalten-
aus
£2,32
aus
£2,32
Dieses Teil ersetzt die Teilenummer 155302
- und 1 mehr. Klicken Sie hier, um Details anzuzeigen
#
004
MPN:
212174
GEGENGEWICHT
-5 g- -Ersetzt 192934-
aus
£2,65
aus
£2,65
#
004
MPN:
212175
GEGENGEWICHT
-10 g- -Ersetzt 192934-
aus
£3,01
aus
£3,01
#
005
MPN:
192724
RADBOLZEN
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
#
005
MPN:
247702
RADBOLZEN
-Nach der Erschöpfung das Kit P/N 70006039 bestellen und alle Stehbolzen ersetzen- -Gilt nach Erschöpfung von 192724- -Gilt bis zur Erschöpfung-
aus
£7,50
aus
£7,50
Dieses Teil ersetzt die Teilenummer 192724
- und 1 mehr. Klicken Sie hier, um Details anzuzeigen
#
005
MPN:
70006039
RADBOLZEN-BOLZENSATZ
aus
£320,88
aus
£320,88
#
006
MPN:
108947
RADKAPPE
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 226245-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 108945
#
006
MPN:
174226
RADKAPPE
-Anwendbar für 60°anniversario- -Chrome Tänzelndes Pferd-Version-
aus
£133,53
aus
£133,53
#
006
MPN:
226245
RADKAPPE
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 108947
#
006
MPN:
230270
BLAUE KAPPE
-Optional JPNS- -Anwendbar für J-
aus
£122,68
aus
£122,68
#
006
MPN:
340066
RADKAPPE
-Anwendbar nach Erschöpfung von 226245-
aus
£16,03
aus
£16,03
Dieses Teil ersetzt die Teilenummer 226245
#
007
MPN:
120065
Dichtung
aus
£0,83
aus
£0,83
#
008
MPN:
137724
REIFEN-REPARATURSPRAY
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 137109, die wir auf Lager haben
#
009
MPN:
145506
FALL
aus
£795,00
aus
£795,00
#
010
MPN:
166537
POLYSTYROL-POLSTERUNG FÜR DIE FIX-AND-GO-SPÜRFLASCHE
aus
£31,55
aus
£31,55
#
011
MPN:
173688
KLEIDERSACK
aus
£26,69
aus
£26,69
Dieses Teil ersetzt die Teilenummer 173668
#
012
MPN:
185328
VENTIL
-Nicht für opt. Verbundfelge – Nicht für opt. mattschwarzes Momo-Rad im Challenge-Stil
aus
£11,02
aus
£11,02
#
012
MPN:
214721
VENTIL
-Körper 7 mm- -Gilt für opt. Verbundfelge-
aus
£41,37
aus
£41,37
#
012
MPN:
248171
VENTIL
-Nicht für opt. Verbundfelge – Gilt für opt. mattschwarzes Momo-Rad im Challenge-Stil
aus
£29,65
aus
£29,65
#
013
MPN:
68926600
KOMPLETTES REIFEN-REPARATURSATZ
-Veraltete Lösung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 152367, die wir auf Lager haben
- und 3 mehr. Klicken Sie hier, um Details anzuzeigen
#
014
MPN:
215486
REIFEN-REPARATURSATZ
-Veraltete Lösung-
Ersetzung
Ersetzung
#
015
MPN:
68926700
FALL
-Veraltete Lösung-
Ersetzung
Ersetzung
#
016
MPN:
220754
REPARATURSATZ NACHFÜLLFLASCHE
-Veraltete Lösung-
aus
£64,21
aus
£64,21
Dieses Teil ersetzt die Teilenummer 215486
#
017
MPN:
244704
KOMPLETTES REIFEN-REPARATURSATZ
aus
£118,27
aus
£118,27
Dieses Teil ersetzt die Teilenummer 68926600
- und 1 mehr. Klicken Sie hier, um Details anzuzeigen
#
018
MPN:
253894
REPARATURSATZ NACHFÜLLFLASCHE
aus
£66,47
aus
£66,47
#
019
MPN:
244703
FALL
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
#
019
MPN:
281610
FALL
-Anwendbar nach Erschöpfung von 244703-
aus
£78,32
aus
£78,32
Dieses Teil ersetzt die Teilenummer 244703
-part-diagram-0059.webp "FERRARI 612 SCAGLIETTI (USA) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0060.webp "FERRARI 612 SCAGLIETTI (USA) BATTERIE TEILEDIAGRAMM")
-part-diagram-0061.webp "FERRARI 612 SCAGLIETTI (USA) LICHTMASCHINE – ANLASSER – AC-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0062.webp "FERRARI 612 SCAGLIETTI (USA) AC-SYSTEM – FREON-ROHRE TEILEDIAGRAMM")
-part-diagram-0063.webp "FERRARI 612 SCAGLIETTI (USA) AC-SYSTEM – WASSERLEITUNGEN TEILEDIAGRAMM")
-part-diagram-0064.webp "FERRARI 612 SCAGLIETTI (USA) VERDAMPFEREINHEIT UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-0065.webp "FERRARI 612 SCAGLIETTI (USA) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE TEILEDIAGRAMM")
-part-diagram-0066.webp "FERRARI 612 SCAGLIETTI (USA) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0067.webp "FERRARI 612 SCAGLIETTI (USA) ERSATZRAD UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0068.webp "FERRARI 612 SCAGLIETTI (USA) BEFESTIGUNGEN FÜR RESERVERAD UND WERKZEUGTASCHE TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 612 SCAGLIETTI (USA) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 612 SCAGLIETTI (USA) KAROSSERIE - DACH TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 612 SCAGLIETTI (USA) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 612 SCAGLIETTI (USA) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 612 SCAGLIETTI (USA) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 612 SCAGLIETTI (USA) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 612 SCAGLIETTI (USA) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 612 SCAGLIETTI (USA) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 612 SCAGLIETTI (USA) FIREWALL-ISOLIERUNG DES MOTORRAUMS TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 612 SCAGLIETTI (USA) ISOLIERUNG DES FAHRGASTRAUMS TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 612 SCAGLIETTI (USA) ISOLIERUNG DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 612 SCAGLIETTI (USA) FAHRZEUGRAUMVERKLEIDUNG UND MATTEN TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 612 SCAGLIETTI (USA) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 612 SCAGLIETTI (USA) GEPÄCKRAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 612 SCAGLIETTI (USA) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 612 SCAGLIETTI (USA) GEPÄCKRAUM-DECKEL UND TANKKLAPPE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 612 SCAGLIETTI (USA) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 612 SCAGLIETTI (USA) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 612 SCAGLIETTI (USA) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 612 SCAGLIETTI (USA) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 612 SCAGLIETTI (USA) ELEKTRISCHER VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 612 SCAGLIETTI (USA) ELEKTRISCHER VORDERSITZ – SICHERHEITSGURTE UND VORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 612 SCAGLIETTI (USA) RÜCKSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 612 SCAGLIETTI (USA) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 612 SCAGLIETTI (USA) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 612 SCAGLIETTI (USA) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 612 SCAGLIETTI (USA) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 612 SCAGLIETTI (USA) AIRBAG TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 612 SCAGLIETTI (USA) INSTRUMENTIERUNG TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 612 SCAGLIETTI (USA) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 612 SCAGLIETTI (USA) AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 612 SCAGLIETTI (USA) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 612 SCAGLIETTI (USA) BESCHLEUNIGUNGSSENSOREN TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 612 SCAGLIETTI (USA) MOTORRAUM-STEUERGERÄTE TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 612 SCAGLIETTI (USA) STEUERGERÄTE FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 612 SCAGLIETTI (USA) STEUERGERÄTE FÜR GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 612 SCAGLIETTI (USA) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI 612 SCAGLIETTI (USA) AUDIO - GPS-SYSTEM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI 612 SCAGLIETTI (USA) PRO ONLINE TELEFON-GPS-MODUL TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI 612 SCAGLIETTI (USA) AUDIOSYSTEM – ERWEITERTE VERSION TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI 612 SCAGLIETTI (USA) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI 612 SCAGLIETTI (USA) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 612 SCAGLIETTI (USA) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 612 SCAGLIETTI (USA) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 612 SCAGLIETTI (USA) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 612 SCAGLIETTI (USA) KURBELGEHÄUSE - ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 612 SCAGLIETTI (USA) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 612 SCAGLIETTI (USA) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 612 SCAGLIETTI (USA) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 612 SCAGLIETTI (USA) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 612 SCAGLIETTI (USA) TIMING – VENTILE TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 612 SCAGLIETTI (USA) MOTORABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 612 SCAGLIETTI (USA) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 612 SCAGLIETTI (USA) BENZINPUMPE TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 612 SCAGLIETTI (USA) KRAFTSTOFFTANK – EINFÜLLHALS UND ROHRE TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 612 SCAGLIETTI (USA) KRAFTSTOFFTANK – ISOLIERUNG UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 612 SCAGLIETTI (USA) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 612 SCAGLIETTI (USA) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 612 SCAGLIETTI (USA) PNEUMATISCHES ANTRIEBSSYSTEM TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 612 SCAGLIETTI (USA) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 612 SCAGLIETTI (USA) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 612 SCAGLIETTI (USA) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 612 SCAGLIETTI (USA) VORDERE ABGASANLAGE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 612 SCAGLIETTI (USA) HINTERE ABGASANLAGE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 612 SCAGLIETTI (USA) BYPASSVENTIL-STEUERUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 612 SCAGLIETTI (USA) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 612 SCAGLIETTI (USA) SCHMIERSYSTEM – TANK TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 612 SCAGLIETTI (USA) SCHMIERUNG – ÖLPUMPEN TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 612 SCAGLIETTI (USA) SCHMIERUNG – ÖLWANNE UND FILTER TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 612 SCAGLIETTI (USA) KÜHLSYSTEM – KÜHLER UND SAMMELBEHÄLTER TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 612 SCAGLIETTI (USA) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 612 SCAGLIETTI (USA) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 612 SCAGLIETTI (USA) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 612 SCAGLIETTI (USA) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 612 SCAGLIETTI (USA) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 612 SCAGLIETTI (USA) KÜHLKÜHLER FÜR DIFFERENTIALGEHÄUSE UND GETRIEBE TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 612 SCAGLIETTI (USA) PRIMÄRGETRIEBEWELLENZAHNRAD UND GETRIEBEÖLPUMPE TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 612 SCAGLIETTI (USA) SEKUNDÄRGETRIEBEWELLENZAHNRÄDER TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 612 SCAGLIETTI (USA) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 612 SCAGLIETTI (USA) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 612 SCAGLIETTI (USA) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 612 SCAGLIETTI (USA) MOTOR-/GETRIEBE-VERBINDUNGSROHR UND ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 612 SCAGLIETTI (USA) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 612 SCAGLIETTI (USA) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 612 SCAGLIETTI (USA) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 612 SCAGLIETTI (USA) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 612 SCAGLIETTI (USA) F1 KUPPLUNGSHYDRAULIKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 612 SCAGLIETTI (USA) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 612 SCAGLIETTI (USA) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 612 SCAGLIETTI (USA) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 612 SCAGLIETTI (USA) VORDERER BREMSSATTEL TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 612 SCAGLIETTI (USA) HINTERER BREMSSATTEL TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 612 SCAGLIETTI (USA) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI 612 SCAGLIETTI (USA) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI 612 SCAGLIETTI (USA) HYDRAULIKFLÜSSIGKEITSBEHÄLTER FÜR SERVOLENKSYSTEM UND SPULE TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI 612 SCAGLIETTI (USA) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI 612 SCAGLIETTI (USA) SERVOLENKUNGSPUMPE TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI 612 SCAGLIETTI (USA) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI 612 SCAGLIETTI (USA) VORDERRADAUFHÄNGUNG – ARME UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI 612 SCAGLIETTI (USA) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0057.webp "FERRARI 612 SCAGLIETTI (USA) HINTERE AUFHÄNGUNG – ARME UND STABILISATOR TEILEDIAGRAMM")
