0060 - Batterie

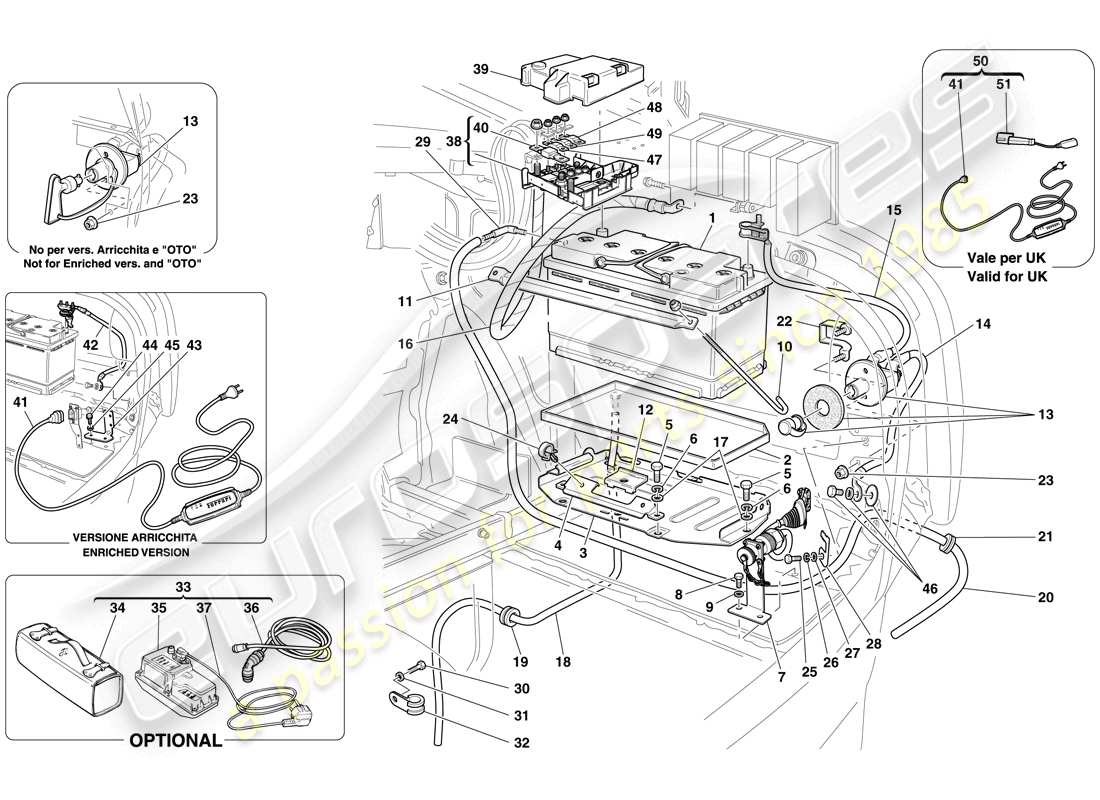

Ferrari 612 Sessanta (Europe) BATTERY Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 191374
12 V-100 AH-850 EINE BATTERIE
aus £145,70
aus £145,70
# 002
MPN: 191508
BATTERIEFLÜSSIGKEITSFACH
aus £10,89
aus £10,89
# 003
MPN: 191509
BATTERIEMONTAGE
aus £138,18
aus £138,18
# 004
MPN: 191538
BATTERIE-INSTALLATIONSHALTERUNG
aus £17,29
aus £17,29
# 005
MPN: 16043624
SCHRAUBEN
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 106526 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 127496
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 191554
KABELBAUM DES BATTERIELADEGERÄT-ANSCHLUSSES
-Anwendbar ab Ass. Nr. 55350-
aus £509,01
aus £509,01
# 007
MPN: 200857
KABELBAUM DES BATTERIELADEGERÄT-ANSCHLUSSES
-Anwendbar bis Ass. Nr. 55349-
aus £93,10
aus £93,10
Dieses Teil ersetzt die Teilenummer 184585
# 008
MPN: 16285127
SCHRAUBEN
aus £0,47
aus £0,47
# 009
MPN: 12620374
Scheibe
aus £0,47
aus £0,47
# 010
MPN: 188272
SPURSTANGE
aus £3,98
aus £3,98
# 011
MPN: 188273
BATTERIEBEFESTIGUNGSHALTERUNG
aus £68,74
aus £68,74
# 012
MPN: 191507
MOBILE BATTERIE-MONTAGEHALTERUNG
aus £1,97
aus £1,97
# 013
MPN: 196157
BATTERIE-HAUPTSCHALTER
-Gilt nicht für erweiterte und OTO-Versionen-
aus £230,94
aus £230,94
# 013
MPN: 240456
BATTERIE-HAUPTSCHALTER
-Gilt für erweiterte und OTO-Versionen-
aus £171,99
aus £171,99
# 014
MPN: 196553
BATTERIE-HAUPTSCHALTER-ERDUNGSVERBINDER-GEFLECHT
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 222041-
aus £109,17
aus £109,17
# 014
MPN: 222041
BATTERIE-HAUPTSCHALTER-ERDUNGSVERBINDER-GEFLECHT
aus £19,42
aus £19,42
# 015
MPN: 196552
BATTERIE-BATTERIE-MASTERSCHALTER-ANSCHLUSSGEFLECHT
aus £60,04
aus £60,04
# 016
MPN: 194335
BATTERIE-POSITIVKABEL
-Nicht für GD-
aus £79,21
aus £79,21
# 016
MPN: 205689
BATTERIE-POSITIVKABEL
-Gilt für GD-
aus £180,63
aus £180,63
# 017
MPN: 14496524
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496525 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 191537
ROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 214478-
Ersetzung
Ersetzung
# 018
MPN: 214478
ROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 214479-
aus £2,25
aus £2,25
Dieses Teil ersetzt die Teilenummer 191537
# 018
MPN: 214479
BATTERIE-ENTLÜFTUNGSROHR
aus £1,86
aus £1,86
Dieses Teil ersetzt die Teilenummer 199629
# 019
MPN: 10396280
KABELTÜLLE
aus £1,89
aus £1,89
# 020
MPN: 199629
BATTERIE-ENTLÜFTUNGSROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 214479-
Ersetzung
Ersetzung
# 020
MPN: 214479
BATTERIE-ENTLÜFTUNGSROHR
aus £1,86
aus £1,86
Dieses Teil ersetzt die Teilenummer 199629
# 021
MPN: 10396280
KABELTÜLLE
aus £1,89
aus £1,89
# 022
MPN: 191533
Halterung
aus £8,87
aus £8,87
# 023
MPN: 14059111
NUSS
aus £0,47
aus £0,47
# 024
MPN: 14569880
CLIP
-14.5 X 3-
aus £0,47
aus £0,47
# 025
MPN: 10902124
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902111 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 127494
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 162606
CLIP
aus £0,85
aus £0,85
# 029
MPN: 199631
VERBINDER
aus £0,54
aus £0,54
# 030
MPN: 10902324
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10902311, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 127494
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 10441390
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 033
MPN: 178682
BATTERIE-LADEGERÄT-KIT
-Nicht für Hongkong- -Optional- -Nicht für AUS, USA, CDN, UK, J-
aus £1.359,75
aus £1.359,75
Dieses Teil ersetzt die Teilenummer 70000941
# 033
MPN: 178683
BATTERIE-LADEGERÄT-KIT
-Optional- -Anwendbar für USA, CDN, J-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 70000942
# 033
MPN: 178684
BATTERIE-LADEGERÄT-KIT
-Optional- -Gilt für AUS-
aus £534,99
aus £534,99
Dieses Teil ersetzt die Teilenummer 70000943
# 033
MPN: 178685
BATTERIE-LADEGERÄT-KIT
-Gilt für Hongkong- -Optional- -Gilt für Großbritannien-
aus £604,32
aus £604,32
Dieses Teil ersetzt die Teilenummer 70000944
# 034
MPN: 65699200
BATTERIELADEGERÄTE-BEHÄLTER
-Optional-
aus £414,21
aus £414,21
# 035
MPN: 177791
AKKULADEGERÄT
-230 V- -Optional- -Nicht für USA, CDN, J-
aus £476,88
aus £476,88
# 035
MPN: 177792
AKKULADEGERÄT
-110 V- -Optional- -Anwendbar für USA, CDN, J-
aus £1.206,22
aus £1.206,22
# 036
MPN: 178676
KABEL KOMPLETT MIT STECKER
-Optional-
aus £258,50
aus £258,50
# 037
MPN: 177794
STROMKABEL
-Nicht für Hongkong- -Optional- -Nicht für AUS, USA, CDN, UK, J-
aus £16,44
aus £16,44
# 037
MPN: 177795
STROMKABEL
-Optional- -Anwendbar für USA, CDN, J-
aus £12,33
aus £12,33
# 037
MPN: 177796
STROMKABEL
-Optional- -Gilt für AUS-
aus £23,94
aus £23,94
# 037
MPN: 178294
STROMKABEL
-Gilt für Hongkong- -Optional- -Gilt für Großbritannien-
aus £39,48
aus £39,48
# 038
MPN: 199904
BATTERIE-ECU
aus £62,20
aus £62,20
# 039
MPN: 199905
ABDECKUNG FÜR BATTERIE-ECU
aus £4,92
aus £4,92
# 040
MPN: 198704
MEGA-SICHERUNG
aus £11,88
aus £11,88
# 041
MPN: 231503
BATTERIE-LADEGERÄT-KIT
-Erweiterte Version- -Optional- -Nicht für AUS, USA, CDN, UK, J- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 041
MPN: 231504
BATTERIE-LADEGERÄT-KIT
-Erweiterte Version- -Optional- -Gilt für USA, CDN, USA LIGHT- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 041
MPN: 231505
BATTERIE-LADEGERÄT-KIT
-Erweiterte Version- -Optional- -Gilt für AUS- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 041
MPN: 231506
BATTERIE-LADEGERÄT-KIT
-Erweiterte Version- -Optional- -Gilt für Großbritannien- -Gilt bis zur Erschöpfung-
aus £131,75
aus £131,75
# 041
MPN: 236798
BATTERIE-LADEGERÄT-KIT
-Erweiterte Version- -Optional- -Gilt für J- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 041
MPN: 260120
BATTERIE-LADEGERÄT-KIT
-Erweiterte Version- -Optional- -Nicht für AUS, USA, CDN, UK, J- -Anwendbar nach Erschöpfung von 231503- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 70001700-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 231503
# 041
MPN: 260121
BATTERIE-LADEGERÄT-KIT
-Erweiterte Version- -Optional- -Anwendbar für USA, CDN, USA LIGHT- -Anwendbar nach Erschöpfung von 231504- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 70001701-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 231504
# 041
MPN: 260122
BATTERIE-LADEGERÄT-KIT
-Erweiterte Version- -Optional- -Anwendbar für AUS- -Anwendbar nach Erschöpfung von 231505-
aus £182,18
aus £182,18
Dieses Teil ersetzt die Teilenummer 231505
# 041
MPN: 260123
BATTERIE-LADEGERÄT-KIT
-Erweiterte Version- -Optional- -Anwendbar für Großbritannien- -Anwendbar nach Erschöpfung von 231506- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 70001796-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 231506, die wir auf Lager haben
# 041
MPN: 260124
BATTERIE-LADEGERÄT-KIT
-Erweiterte Version- -Optional- -Anwendbar für J- -Anwendbar nach Erschöpfung von 236798- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 70001702-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 236798
# 041
MPN: 70001700
BATTERIE-LADEGERÄT-KIT
-Erweiterte Version- -Optional- -Nicht für AUS, USA, CDN, J, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 70002820-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 178682, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 70001701
BATTERIE-LADEGERÄT-KIT
-Erweiterte Version- -Optional- -Anwendbar für USA, CDN, USA LIGHT-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 178683 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 70001702
BATTERIE-LADEGERÄT-KIT
-Erweiterte Version- -Optional- -Anwendbar für J-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 260124
# 041
MPN: 70002820
BATTERIE-LADEGERÄT-KIT
-Erweiterte Version- -Optional- -Nicht für AUS, USA, CDN, J, USA LIGHT-
aus £202,09
aus £202,09
Dieses Teil ersetzt die Teilenummer 70001700
# 042
MPN: 214194
MINUSKABEL DER BATTERIE
-Verbesserte Version-
aus £39,32
aus £39,32
# 043
MPN: 221592
Halterung
-Verbesserte Version-
aus £18,86
aus £18,86
# 044
MPN: 16281824
SCHRAUBEN
-Verbesserte Version-
aus £0,53
aus £0,53
# 045
MPN: 12620374
Scheibe
-Verbesserte Version-
aus £0,47
aus £0,47
# 046
MPN: 245870
ERDPLATTE
aus £72,97
aus £72,97
# 047
MPN: 980139504
50 Eine MIDI-SICHERUNG
aus £11,00
aus £11,00
# 048
MPN: 980139505
70 Eine MIDI-SICHERUNG
aus £6,38
aus £6,38
# 049
MPN: 980139506
60 Eine MIDI-SICHERUNG
aus £7,16
aus £7,16
# 050
MPN: 70001796
BATTERIE-LADEGERÄT-KIT
-Erweiterte Version- -Optional- -Gilt für Großbritannien- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 70003485-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 260123 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 050
MPN: 70003485
BATTERIE-LADEGERÄT-KIT
-Erweiterte Version- -Optional- -Nach der Erschöpfung lose Komponenten bestellen- -Gilt für Großbritannien- -Gilt bis zur Erschöpfung-
aus £259,67
aus £259,67
Dieses Teil ersetzt die Teilenummer 70001796
# 051
MPN: 940000550
ADAPTER
-Optional- -Erweiterte Version- -Gilt für Großbritannien-
aus £24,52
aus £24,52
-part-diagram-0061.webp "FERRARI 612 SESSANTA (EUROPE) LICHTMASCHINE – ANLASSER – AC-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0062.webp "FERRARI 612 SESSANTA (EUROPE) AC-SYSTEM – FREON-ROHRE TEILEDIAGRAMM")
-part-diagram-0063.webp "FERRARI 612 SESSANTA (EUROPE) AC-SYSTEM – WASSERLEITUNGEN TEILEDIAGRAMM")
-part-diagram-0064.webp "FERRARI 612 SESSANTA (EUROPE) VERDAMPFEREINHEIT UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-0065.webp "FERRARI 612 SESSANTA (EUROPE) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE TEILEDIAGRAMM")
-part-diagram-0066.webp "FERRARI 612 SESSANTA (EUROPE) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0067.webp "FERRARI 612 SESSANTA (EUROPE) ERSATZRAD UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0068.webp "FERRARI 612 SESSANTA (EUROPE) BEFESTIGUNGEN FÜR RESERVERAD UND WERKZEUGTASCHE TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 612 SESSANTA (EUROPE) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 612 SESSANTA (EUROPE) KAROSSERIE - DACH TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 612 SESSANTA (EUROPE) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 612 SESSANTA (EUROPE) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 612 SESSANTA (EUROPE) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 612 SESSANTA (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 612 SESSANTA (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 612 SESSANTA (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 612 SESSANTA (EUROPE) FIREWALL-ISOLIERUNG DES MOTORRAUMS TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 612 SESSANTA (EUROPE) ISOLIERUNG DES FAHRGASTRAUMS TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 612 SESSANTA (EUROPE) ISOLIERUNG DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 612 SESSANTA (EUROPE) FAHRZEUGRAUMVERKLEIDUNG UND MATTEN TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 612 SESSANTA (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 612 SESSANTA (EUROPE) GEPÄCKRAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 612 SESSANTA (EUROPE) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 612 SESSANTA (EUROPE) GEPÄCKRAUM-DECKEL UND TANKKLAPPE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 612 SESSANTA (EUROPE) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 612 SESSANTA (EUROPE) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 612 SESSANTA (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 612 SESSANTA (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 612 SESSANTA (EUROPE) ELEKTRISCHER VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 612 SESSANTA (EUROPE) ELEKTRISCHER VORDERSITZ – SICHERHEITSGURTE UND VORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 612 SESSANTA (EUROPE) RÜCKSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 612 SESSANTA (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 612 SESSANTA (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 612 SESSANTA (EUROPE) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 612 SESSANTA (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 612 SESSANTA (EUROPE) AIRBAG TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 612 SESSANTA (EUROPE) INSTRUMENTIERUNG TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 612 SESSANTA (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 612 SESSANTA (EUROPE) AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 612 SESSANTA (EUROPE) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 612 SESSANTA (EUROPE) BESCHLEUNIGUNGSSENSOREN TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 612 SESSANTA (EUROPE) MOTORRAUM-STEUERGERÄTE TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 612 SESSANTA (EUROPE) STEUERGERÄTE FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 612 SESSANTA (EUROPE) STEUERGERÄTE FÜR GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 612 SESSANTA (EUROPE) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI 612 SESSANTA (EUROPE) AUDIO - GPS-SYSTEM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI 612 SESSANTA (EUROPE) PRO ONLINE TELEFON-GPS-MODUL TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI 612 SESSANTA (EUROPE) AUDIOSYSTEM – ERWEITERTE VERSION TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI 612 SESSANTA (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI 612 SESSANTA (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 612 SESSANTA (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 612 SESSANTA (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 612 SESSANTA (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 612 SESSANTA (EUROPE) KURBELGEHÄUSE-ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 612 SESSANTA (EUROPE) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 612 SESSANTA (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 612 SESSANTA (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 612 SESSANTA (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 612 SESSANTA (EUROPE) TIMING – VENTILE TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 612 SESSANTA (EUROPE) MOTORABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 612 SESSANTA (EUROPE) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 612 SESSANTA (EUROPE) BENZINPUMPE TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 612 SESSANTA (EUROPE) KRAFTSTOFFTANK – EINFÜLLHALS UND ROHRE TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 612 SESSANTA (EUROPE) KRAFTSTOFFTANK – ISOLIERUNG UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 612 SESSANTA (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 612 SESSANTA (EUROPE) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 612 SESSANTA (EUROPE) PNEUMATISCHES ANTRIEBSSYSTEM TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 612 SESSANTA (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 612 SESSANTA (EUROPE) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 612 SESSANTA (EUROPE) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 612 SESSANTA (EUROPE) VORDERE ABGASANLAGE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 612 SESSANTA (EUROPE) HINTERE ABGASANLAGE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 612 SESSANTA (EUROPE) BYPASSVENTIL-STEUERUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 612 SESSANTA (EUROPE) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 612 SESSANTA (EUROPE) SCHMIERSYSTEM – TANK TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 612 SESSANTA (EUROPE) SCHMIERUNG – ÖLPUMPEN TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 612 SESSANTA (EUROPE) SCHMIERUNG – ÖLWANNE UND FILTER TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 612 SESSANTA (EUROPE) KÜHLSYSTEM – KÜHLER UND SAMMELBEHÄLTER TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 612 SESSANTA (EUROPE) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 612 SESSANTA (EUROPE) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 612 SESSANTA (EUROPE) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 612 SESSANTA (EUROPE) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 612 SESSANTA (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 612 SESSANTA (EUROPE) KÜHLKÜHLER FÜR DIFFERENTIALGEHÄUSE UND GETRIEBE TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 612 SESSANTA (EUROPE) PRIMÄRGETRIEBEWELLENZAHNRAD UND GETRIEBEÖLPUMPE TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 612 SESSANTA (EUROPE) SEKUNDÄRGETRIEBEWELLENZAHNRÄDER TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 612 SESSANTA (EUROPE) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 612 SESSANTA (EUROPE) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 612 SESSANTA (EUROPE) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 612 SESSANTA (EUROPE) MOTOR-/GETRIEBE-VERBINDUNGSROHR UND ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 612 SESSANTA (EUROPE) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 612 SESSANTA (EUROPE) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 612 SESSANTA (EUROPE) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 612 SESSANTA (EUROPE) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 612 SESSANTA (EUROPE) F1 KUPPLUNGSHYDRAULIKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 612 SESSANTA (EUROPE) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 612 SESSANTA (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 612 SESSANTA (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 612 SESSANTA (EUROPE) VORDERER BREMSSATTEL TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 612 SESSANTA (EUROPE) HINTERER BREMSSATTEL TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 612 SESSANTA (EUROPE) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI 612 SESSANTA (EUROPE) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI 612 SESSANTA (EUROPE) HYDRAULIKFLÜSSIGKEITSBEHÄLTER FÜR SERVOLENKSYSTEM UND SPULE TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI 612 SESSANTA (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI 612 SESSANTA (EUROPE) SERVOLENKUNGSPUMPE TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI 612 SESSANTA (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI 612 SESSANTA (EUROPE) VORDERRADAUFHÄNGUNG – ARME UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI 612 SESSANTA (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0057.webp "FERRARI 612 SESSANTA (EUROPE) HINTERE AUFHÄNGUNG – ARME UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-0058.webp "FERRARI 612 SESSANTA (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0059.webp "FERRARI 612 SESSANTA (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
