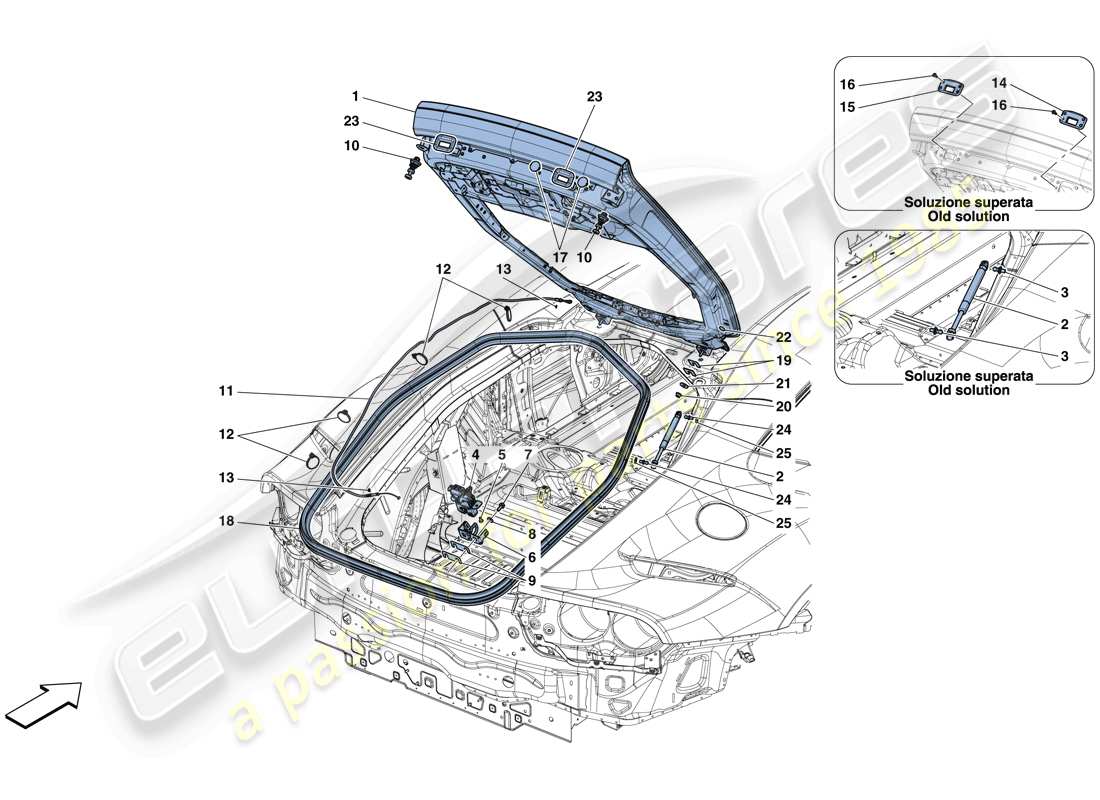

0112 - HECKDECKEL UND ÖFFNUNGSMECHANISMUS
Ferrari 812 Superfast (Europe) REAR LID AND OPENING MECHANISM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 88193611
HINTERER DECKEL
aus £5.047,72
aus £5.047,72
# 002
MPN: 866195
GASSTRÜTTE
-Anwendbar nach Erschöpfung von 88334000-
aus £23,39
aus £23,39
Dieses Teil ersetzt die Teilenummer 88334000
# 002
MPN: 88334000
GASSTRÜTTE
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 003
MPN: 85216400
STIFT MIT Scheibe
-Nicht mehr im Lieferumfang enthalten-
aus £1,53
aus £1,53
# 004
MPN: 84922700
ELEKTRISCHES SCHLOSS MIT HEBEL UND SPEICHER
aus £35,29
aus £35,29
# 005
MPN: 65864100
SCHRAUBEN
-M6 X 15-
aus £0,88
aus £0,88
Dieses Teil ersetzt die Teilenummer 65864200, die wir auf Lager haben
# 006
MPN: 82209700
SCHLOSSSCHLIEßER DER HECKKLAPPE
aus £8,43
aus £8,43
# 007
MPN: 16287124
SCHRAUBEN
-M8 X 20-
aus £0,69
aus £0,69
# 008
MPN: 12646724
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601571, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 84147200
SHIM
-Th. 1 mm-
aus £1,86
aus £1,86
# 009
MPN: 84147600
SHIM
-Th. 0.5 mm-
aus £1,86
aus £1,86
# 010
MPN: 856582
ABSTANDSBLOCK
aus £48,12
aus £48,12
Dieses Teil ersetzt die Teilenummer 85877000
# 010
MPN: 85877000
ABSTANDSBLOCK
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 856582-
Ersetzung
Ersetzung
# 011
MPN: 88386300
NOTENTRIEGELUNGS-BOWDENZUG
aus £25,77
aus £25,77
# 012
MPN: 217854
RINGKLEMME
aus £0,47
aus £0,47
# 013
MPN: 11087676
SPRENGRING
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 11087675
# 014
MPN: 88495400
RECHTE DICHTUNG
-Nicht mehr im Lieferumfang enthalten-
aus £14,37
aus £14,37
# 015
MPN: 88495300
Linke Dichtung
-Nicht mehr im Lieferumfang enthalten-
aus £14,37
aus £14,37
# 016
MPN: 88686900
SCHRAUBEN
-Anwendbar bis Ass. Nr. 152386-
aus £1,60
aus £1,60
# 017
MPN: 89377400
DECKEL-SURROUND-STECKER
aus £1,10
aus £1,10
# 018
MPN: 88110200
HECKKLAPPENANSCHLAGDICHTUNG
aus £156,80
aus £156,80
# 019
MPN: 84651000
SHIM
-Th. 1 mm-
aus £1,91
aus £1,91
# 019
MPN: 84651200
SHIM
-Th. 2 mm-
aus £1,91
aus £1,91
# 020
MPN: 14059311
NUSS
aus £0,53
aus £0,53
# 021
MPN: 12647024
Scheibe
Ersetzung
Ersetzung
# 022
MPN: 14506687
ÖFFNUNGSSTECKER
aus £0,47
aus £0,47
# 023
MPN: 813026
WASSERABLAUFLOCH-Blindstopfen
aus £11,31
aus £11,31
# 024
MPN: 69106400
STIFT
aus £1,34
aus £1,34
# 025
MPN: 12646778
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 156093
